8C-TAIM01 51306999-175 아날로그 입력 모듈, 중국 8C-TAIM01 51306999-175 아날로그 입력 모듈 제조업체, 공급업체, 공장

개요

원산지:	미국
브랜드명:	하니웰
모델 번호:	8C-TAIM01 51306999-175
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

파라미터	값
부품 번호	8C-TAIM01 51306999-175
부품 유형	아날로그 입력 모듈
치수	14.5 x 12 x 5 cm
무게	0.24 kg
입력 유형	열전대(TC) 및/또는 저항 온도 탐지기(RTD)
입력 채널	64채널 완전 절연(채널 간, 채널 대 PM, 채널 대 전원 공통선)
입력 스캔 속도	iOM에 의해 고정된 1초(최대 64채널/초)
채널 대역폭	0~4.7 Hz(-3 dB)
명목상 입력 범위(열전대 전용)	-20~+100 mV
정상 모드 최대 입력 (TC)	-10~+10 V(비파괴)
정상 모드 최대 입력 (RTD)	-1~+2 V @ 100 mA
게인 오차 (TC mV 범위)	전 척도 대비 최대 0.050%
온도 안정성 (TC/mV)	최대 ±20 ppm/°C
온도 안정성 (RTD)	최대 ±20 ppm/°C
장기 드리프트	500 ppm
입력 임피던스(TC 전용)	dC 기준 1 MΩ
공통 모드 전압(채널 대 전원 시스템 공통점)	±250 VDC 또는 VAC RMS
공통 모드 제거 비(CMRR)(50/60 Hz, 최대 1000 Ω 소스)	최소 120 dB
전압(채널 간, DC ~ 60 Hz)	±250 VDC 또는 VAC RMS
크로스토크(DC ~ 60 Hz)	80 dB(50/60 Hz에서는 120 dB)
50/60 Hz에서의 정상 모드 제거 비(NMRR)	최소 60 dB
선주파수 통합	선택 가능한 50 Hz 또는 60 Hz
RTD 센서 여기 전류	1 mA
냉접점 보정 범위	-20°C ~ +60°C (일반적으로 ±0.5°C)
열전대 선형화 정확도	±0.05 Ω/°C
열전대 개방 감지	≤1000 Ω: 작동 유지; ≥1500 Ω: 트립
RTD 최대 리드 저항	15 Ω
서지 보호(센서 단자)	EN 61000-4-5 (선-선 1 kV, 선-지상 2 kV)
서지 보호 (전원/직렬 링크)	EN 61000-4-5 (선-선 1 kV, 선-지상 2 kV)
최대 케이블 거리(IOTA ~ FTA)	1000피트(16게이지 와이어, FTA당 2쌍의 트위스티드 페어)
지원되는 밀리볼트 유형	-20~+100 mV

제품 설명

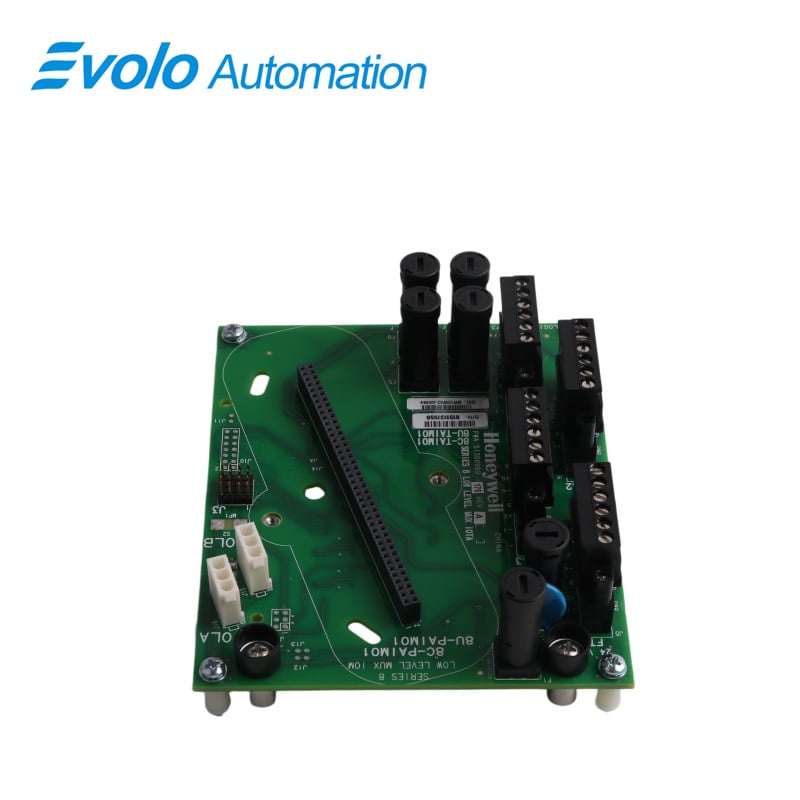

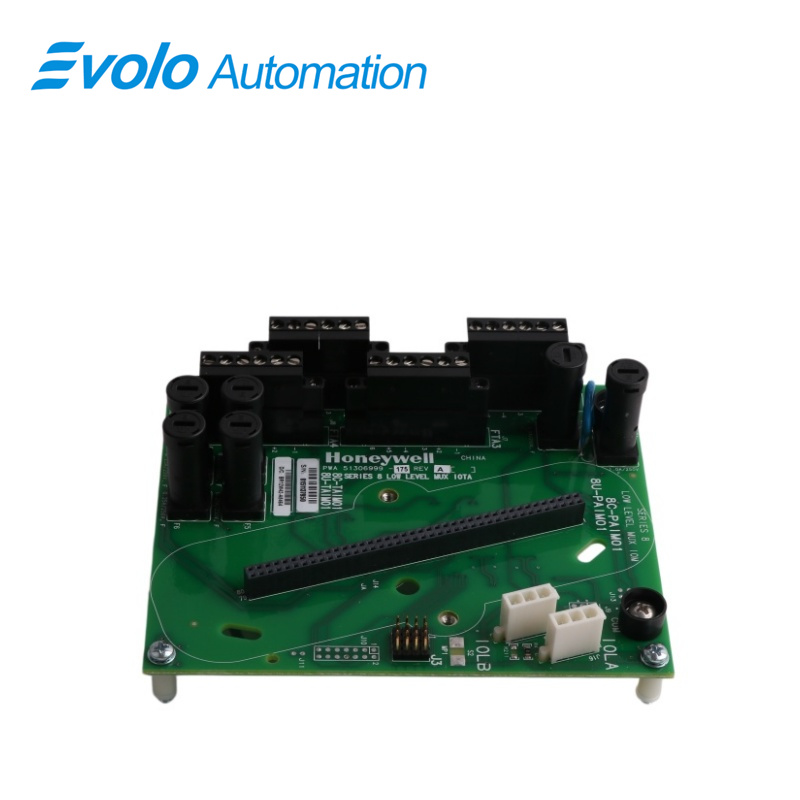

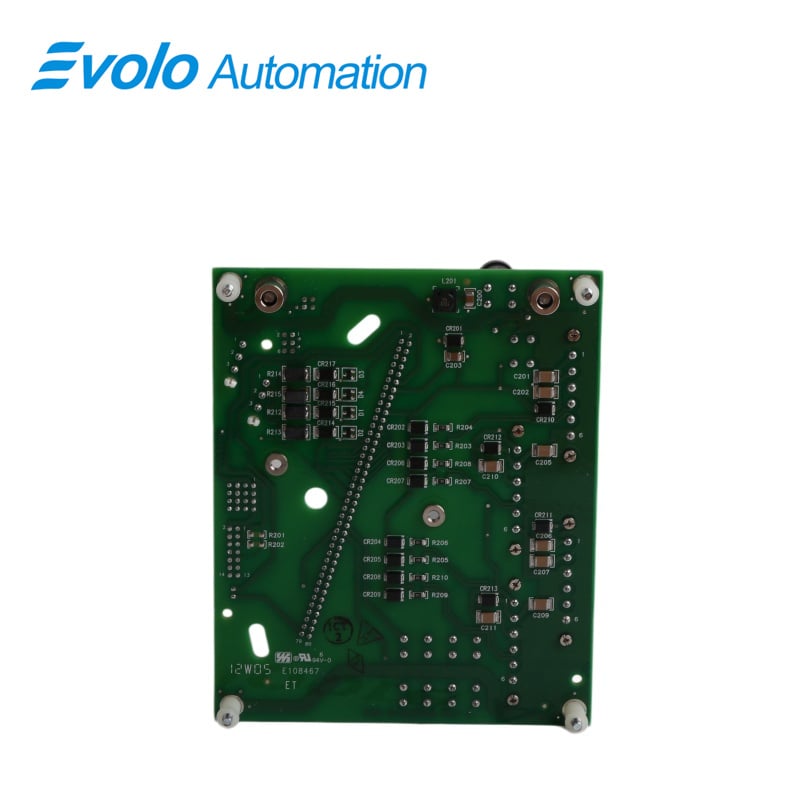

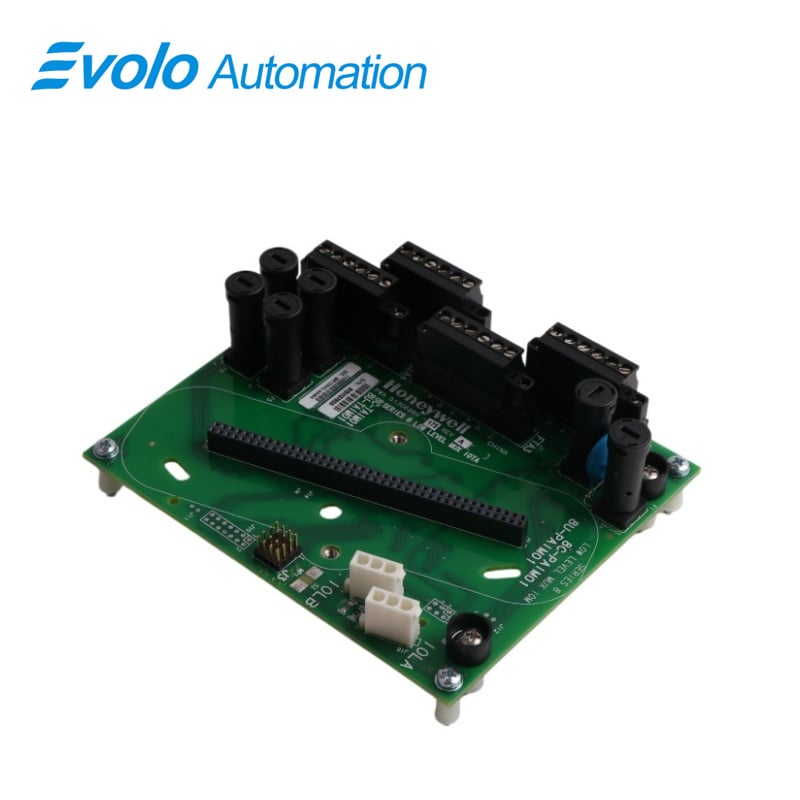

Honeywell 8C-TAIM01 51306999-175 아날로그 입력 모듈입니다. 이 모듈은 산업 생산 환경의 온도 센서에 연결되며, 플러그인 멀티플렉서 카드와 함께 작동합니다. 생산 현장에서 약한 열전대 또는 RTD 신호를 수신합니다. 다양한 온도 감지 지점의 물리적 배선을 직접 제어 캐비닛에 연결합니다.
