개요
원산지: |
미국 |
브랜드명: |
하니웰 |
모델 번호: |
8C-PDILA1 51454471-175 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
파라미터 |
값 |
|
부품 번호 |
8C-PDILA1 51454471-175 |
|
부품 유형 |
디지털 입력 모듈 |
|
치수 |
6 × 15.5 × 14.5 cm |
|
무게 |
0.3 kg |
|
채널 |
32 |
|
코팅 |
예 |
|
전기적 격리 |
1000 VAC RMS 또는 ±1500 VDC(시스템 절연) |
|
절연 기술 |
광학식(입력/출력 모듈 내) |
|
전압 등급 |
24V DC |
|
디지털 입력(DI) 전원 전압 범위 |
18–30 V DC |
|
모듈 정격 전류 |
95 mA |
|
ON 감지 전압/전류 |
≥13 V DC 또는 ≥3 mA |
|
OFF 감지 전압/전류 |
≤5 V DC 또는 ≤1.2 mA |
|
입력 임페던스 |
4.2 kΩ |
|
절대 입력 지연 |
5 ms ±20% |
|
필드 저항(보장 ON) |
15 V DC 기준 ≤300 Ω |
|
필드 저항(보장 OFF) |
30 V DC 기준 ≥30 kΩ |
|
작동 중 모듈 분리/삽입 |
지원 |
제품 설명

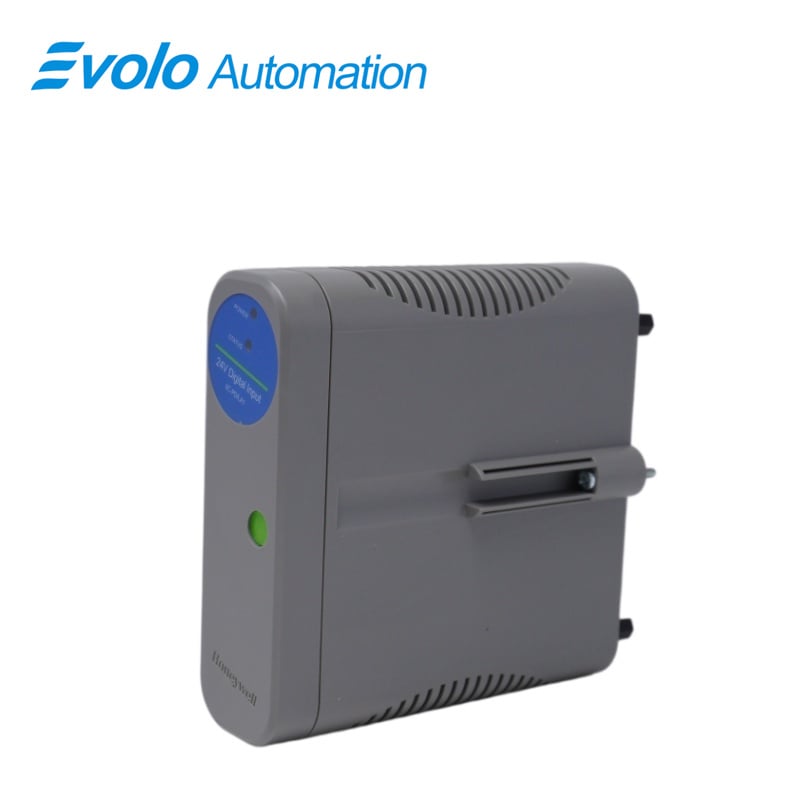

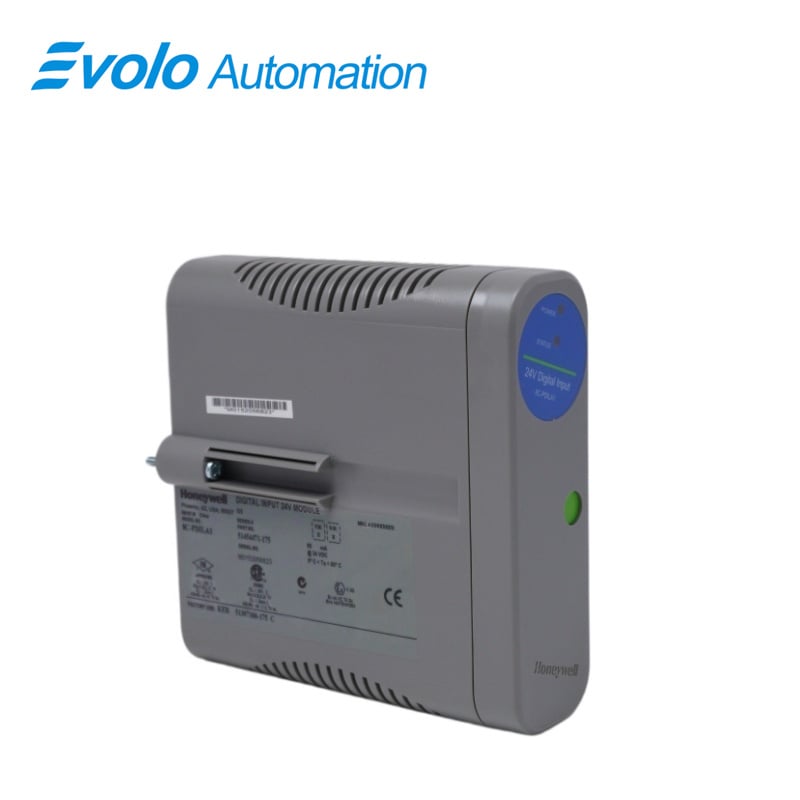

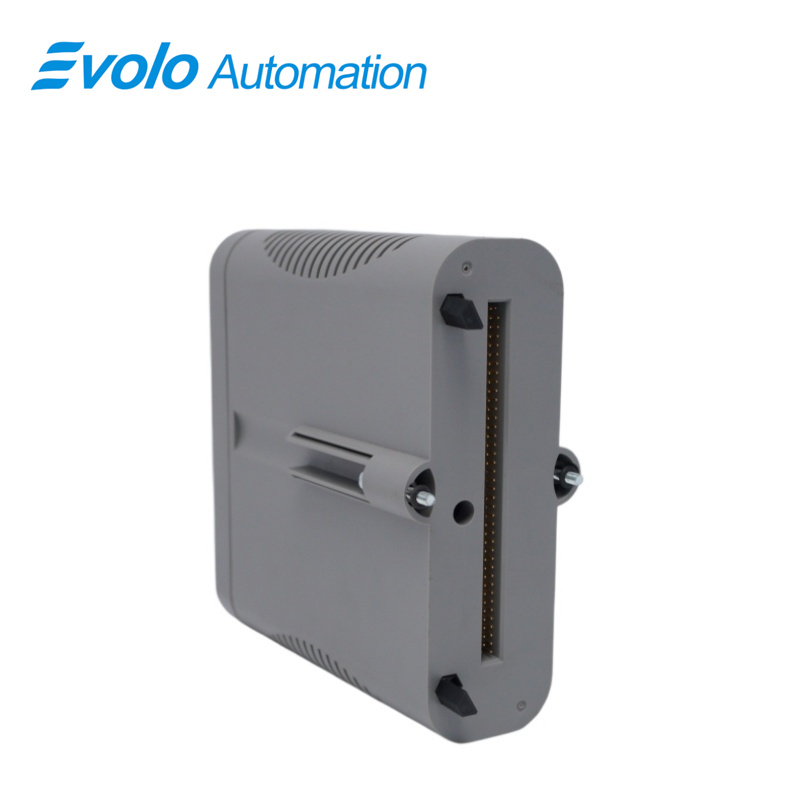

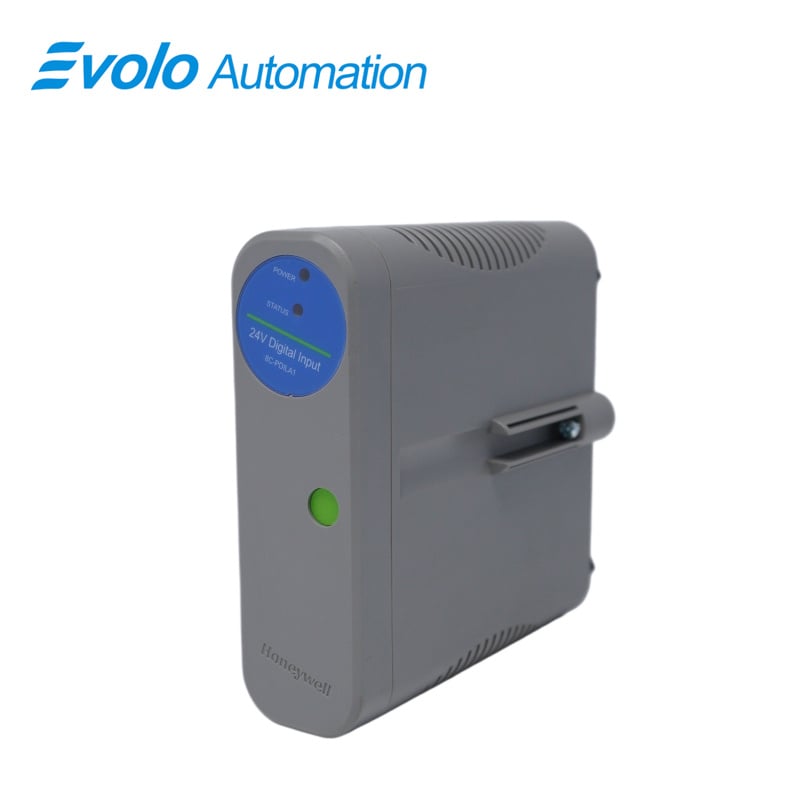

The 8C-PDILA1 51454471-175 이 제품은 Holness 디지털 입력 모듈입니다. 이 모듈은 현장 장치로부터의 24V DC 스위칭 신호 상태를 수집하고 감지하는 데 사용됩니다. 실제 산업 자동화 응용 분야에서 이 모듈은 리미트 스위치, 버튼, 모터 상태 표시등, 밸브 위치 피드백 등 다양한 현장 스위치 접점의 개방 및 폐쇄 동작을 제어 시스템이 인식할 수 있는 논리 신호로 변환하는 역할을 담당합니다.
응용 분야
정밀 화학 공장: 부식 방지를 위한 보호 코팅을 적용하여 반응기 레벨 스위치 신호를 신뢰성 있게 수신합니다.
자동 포장 공장: 높은 채널 밀도를 통해 생산 라인 상의 근접 센서 및 광전 센서 신호를 중앙 집중적으로 처리합니다.
화력 발전소: 석탄 취급 및 파쇄 시스템에서 장거리 장비의 가동/정지 및 연동 신호를 수신합니다.
정수 처리장: 광학 절연을 통해 펌프 상태 및 필터 탱크 경보를 모니터링하여 낙뢰 및 전기 간섭을 방지합니다.
주요 기능
데이터 무결성을 위한 광범위한 자체 진단 기능
옵션으로 제공되는 중복 구성
내부/외부 현장 전원 선택 기능
온보드 여기 전원 공급(마샬링 전원 불필요)
직접 입력/역순 입력 표시
전기적 격리
자주 묻는 질문(FAQ)
Q: 몇 개의 채널을 지원합니까? 8C-PDILA1 51454471-175 모듈이 있는가? 그리고 코팅되어 있는가?
A: 32채널, 내식성 코팅 적용.
Q: ON 및 OFF 임계 전압/전류 수준은 무엇인가? 8C-PDILA1 51454471-175 ?
A: ON: ≥13 V DC / ≥3 mA; OFF: ≤5 V DC / ≤1.2 mA.
Q: 작동 전압 및 전류 소비량은 얼마인가? 8C-PDILA1 51454471-175 ?
A: 작동 전압 24 V DC, 전류 소비량 95 mA.
Q: 전기 절연 등급 및 사용된 절연 기술은 무엇입니까? 8C-PDILA1 51454471-175 ?
A: 1000 VAC RMS / ±1500 VDC 내전압, 광커플러 절연 방식 사용.
Q: 입력 지연 시간은 얼마이며, 8C-PDILA1 51454471-175 핫 스와핑을 지원합니까?
A: 지연 시간 5 ms ±20%, 실시간 핫 삽입/제거 지원.
