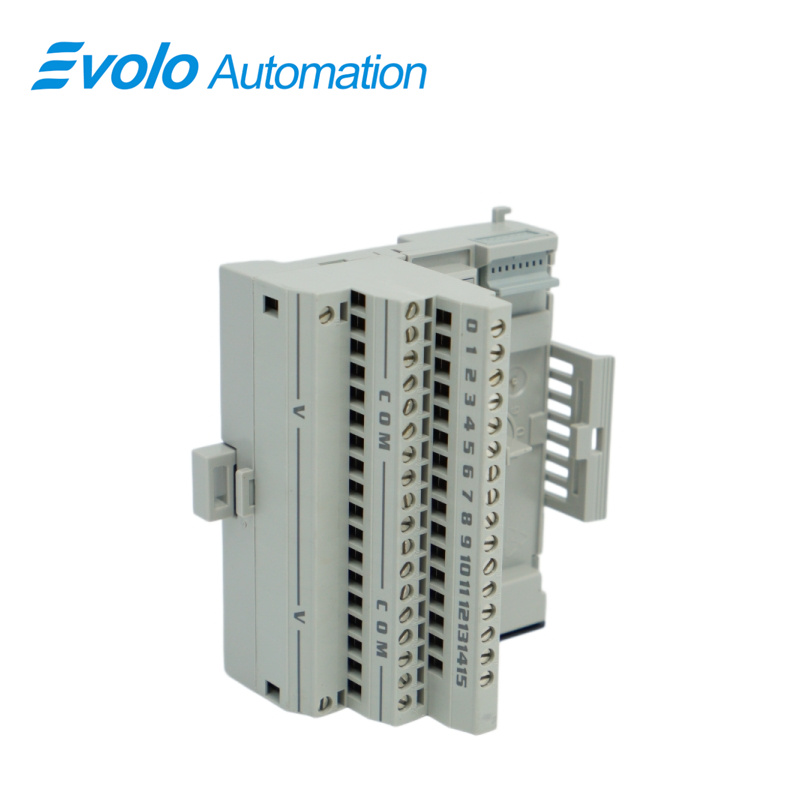

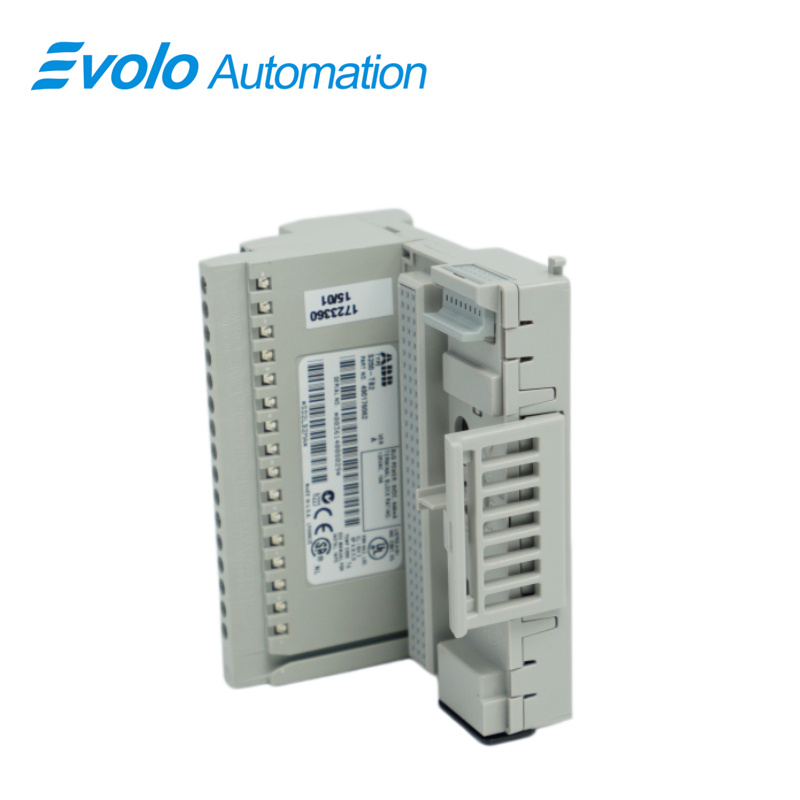

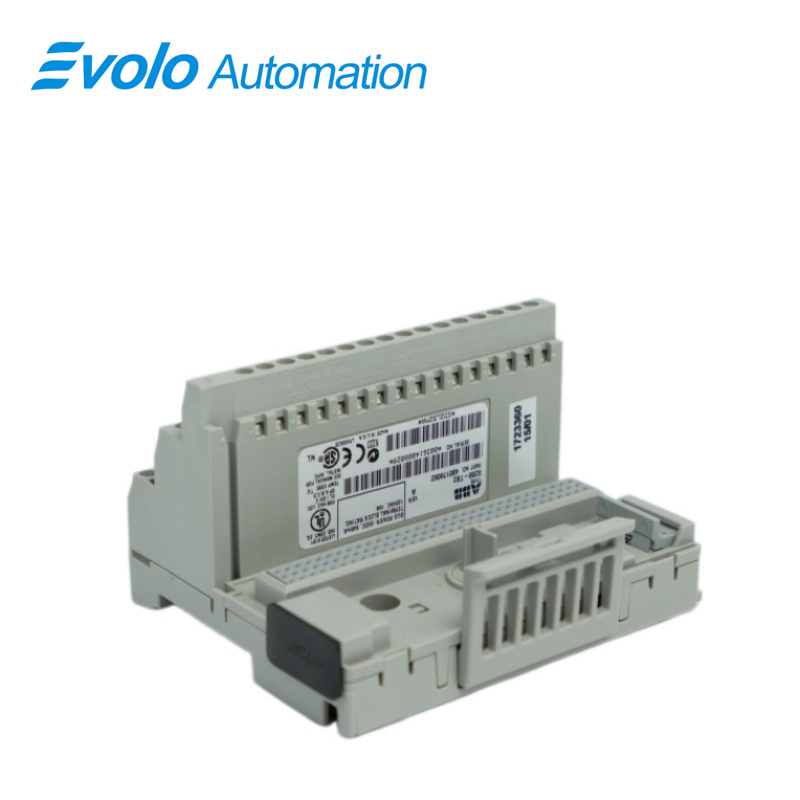

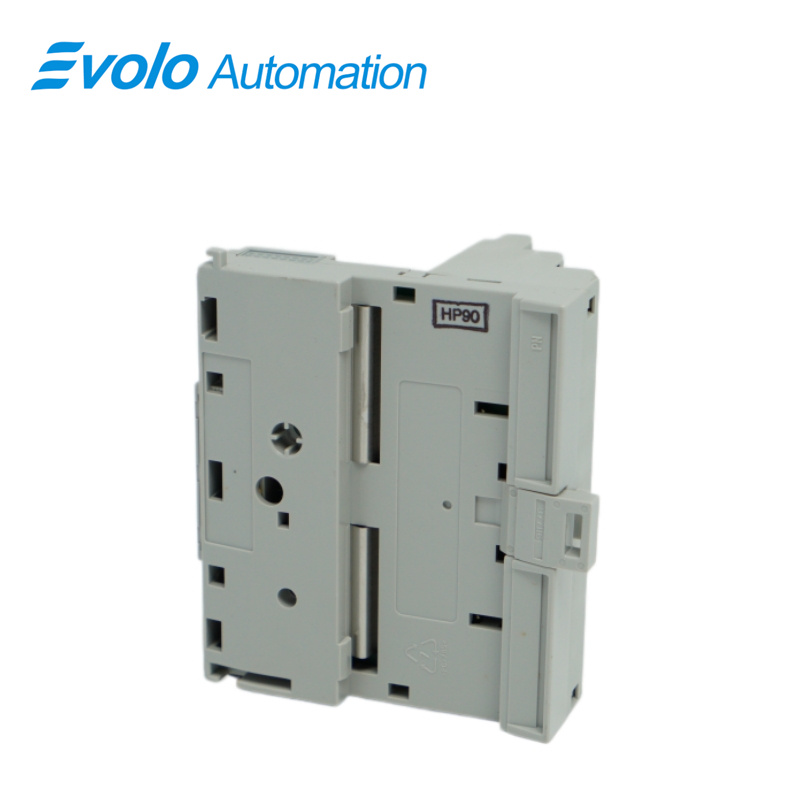

S200-TB2 S200TB2 Терминалдық базалық құрылғы

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	S200-TB2 S200TB2
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Сипаттама

ABB S200-TB2 S200TB2 терминалдық негізгі құрылғы ， бұл S200 I/O жүйесінің негізгі физикалық архитектуралық компоненті. Бұл тек қарапайым терминалдық блок емес; бұл сигнал беру шинасын, модульдік механикалық ұстағышты және өрістегі сымдарды басқаруды интеграциялаған ақылды негіз. Ол негізінен ABB Advant OCS, AC250 және 800xA басқару жүйелерінде контроллер мен өрістегі датчиктер/атқарушы құрылғылар арасындағы көпір ретінде қолданылады.

Қолданбалар

Автокөлік өндіріс зауыттары: бояу және соңғы жинау сызықтары үшін таратылған I/O жинағы.

Цемент өндіріс зауыттары: қиын жағдайларда шикізатты дайындау және тасымалдау конвейерлерін басқару.

Су тазарту зауыттары: сорғы станциялары мен сүзгілеу жүйелері үшін автоматтандырылған басқару шкафтары.

Қағаз және орама өндіріс зауыттары: жоғары жылдамдықтағы өндіріс сызықтары үшін логикалық басқару және сигнал релеу.

Мұнай-химия өндіріс зауыттары: кіші және орташа масштабды DCS жүйелері үшін өрістегі құрал-саймандардың сигналдарын жинау.

Жиі кездесетін ақауларды жою

Жаман тұтысу: Бос қайысқыштар немесе тот басқан сымдарды тексеріңіз; терминалдарды қайтадан бекітіңіз.

Кодтау қатесі: Модульді базаға енгізу мүмкін емес; кодтау бұрандасының орны модульмен сәйкес келетінін тексеріңіз.

Байланыс тоқтатылды: Базаның бүйіріндегі қосылу шығындылары иілген немесе тозаңмен ластанған ба, тексеріңіз.

Базаның зақымдануы: Жоғары кернеу әсерінен тұтысу жанып кетті; толықтай алмастыру мен сақтандырғышты тексеру қажет.

Жиі қойылатын сұрақтар

Сұрақ 1: Бұл базаның қолдай алатын максималды ток пен кернеу қандай? S200-TB2 S200TB2 ?
Жауап: Бұл базаның номиналды максималды тогы — 10 А, ал ол 132 В айнымалы токқа дейін қолданылады. Сымдарды қосқан кезде өрістегі құрылғы сигналы осы ауқымда болатынын қамтамасыз етіңіз, әйтпесе тұтысу жанып кетуі мүмкін.

Сұрақ 2: Неге модульді базаға енгізу мүмкін емес? S200-TB2 S200TB2 негізіне енгізуге болмайды?
Жауап: База механикалық кодтау кілтімен жабдықталған. Енгізу алдында I/O модулінің талаптарына сәйкес базадағы бұранданы дұрыс мәнге айналдырыңыз. Бұл әртүрлі кернеу деңгейлеріндегі модульдерді енгізуден туындайтын құрылғы зақымдануын болдырмау үшін істеледі.

3-сұрақ: Кіріс/шығыс модулін алмастырған кезде S200-TB2 S200TB2 сымдарды ажырату қажет пе?
Жауап: Жоқ. S200-TB2 модулінің сымдарын модульден бөлуге арналған. Модульді алмастырған кезде оны негізден ғана шегіп алыңыз; өрістік сымдар өзгеріссіз қалады, бұл жөндеу уақытын әлдеқайда қысқартады.

4-сұрақ: S200-TB2 S200TB2 негізі қандай кабель өлшемін қолдайды?
Жауап: Ол винттық терминалдық конструкцияға ие, қимасы 0,5–2,5 мм² (20–12 AWG) болатын жеке немесе көпжіпті мыс сымдарды қолдайды, бұл көптеген өнеркәсіптік сенсорлар мен актюаторлардың сымдарына қойылатын талаптарға сай.

5-сұрақ: Бір басқару түйініне неше S200-TB2 S200TB2 терминалдық блокты тізбектей қосуға болады?
Жауап: Бір желілік адаптер (мысалы, 200-ANN немесе 200-ACN) бүйірлік шина қосқышы арқылы қосылғаннан кейін максимум 8 дана S200-TB2 терминалдық блогын горизонтальды түрде ұзартып, тізбектей қосуға болады.
