Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
S200-TB2 S200TB2 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
S200-TB2 S200TB2 |
|
Produktipe |
Eindpuntbasis-eenheid |
|
Aantal terminals |
1 ry van 16 / 1 ry van 18 / 1 ry van 2 |
|
Stroomvermoë |
Maks. 10 A |
|
Spanning Gradering |
Maks. 132 V wisselstroom (rms) |
|
Isolasie-spanning |
Bepaal deur ingevoegde eenheid (kanaal-na-kanaal) |
|
Draaddikte |
0,5–2,5 mm² (AWG 20–12), soliede of gevlegte koper |
|
Bedryfstemperatuur |
0 °C tot +55 °C |
|
Bergingstemperatuur |
-40 °C tot +85 °C |
|
Humiditeit |
5–95% nie-kondenserend |
|
Afmetings |
94 x 94 x 58 mm (72 mm met I/O-eenheid) |
|
Gewig |
0,225 kg (netto), 0,320 kg (bruto) |
|
Agterpaneel sleutelkode |
Bepaal deur die ingevoegde eenheid |
|
SERTIFIKASIES |
CSA-klas I Afdeling 2 (T6), Europese Ex-sone 2-groep IIC |
Beskrywing

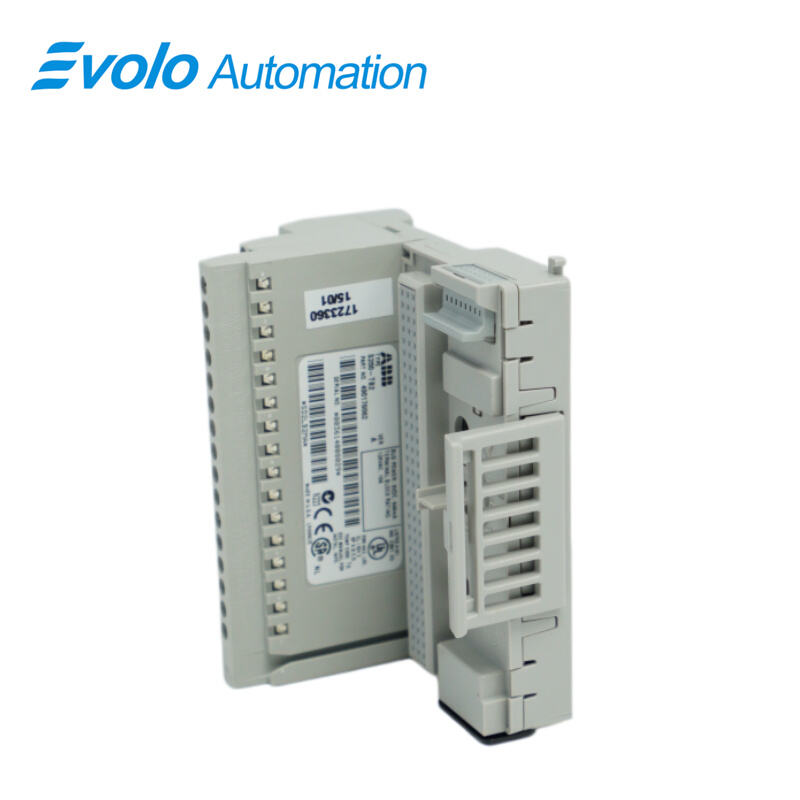

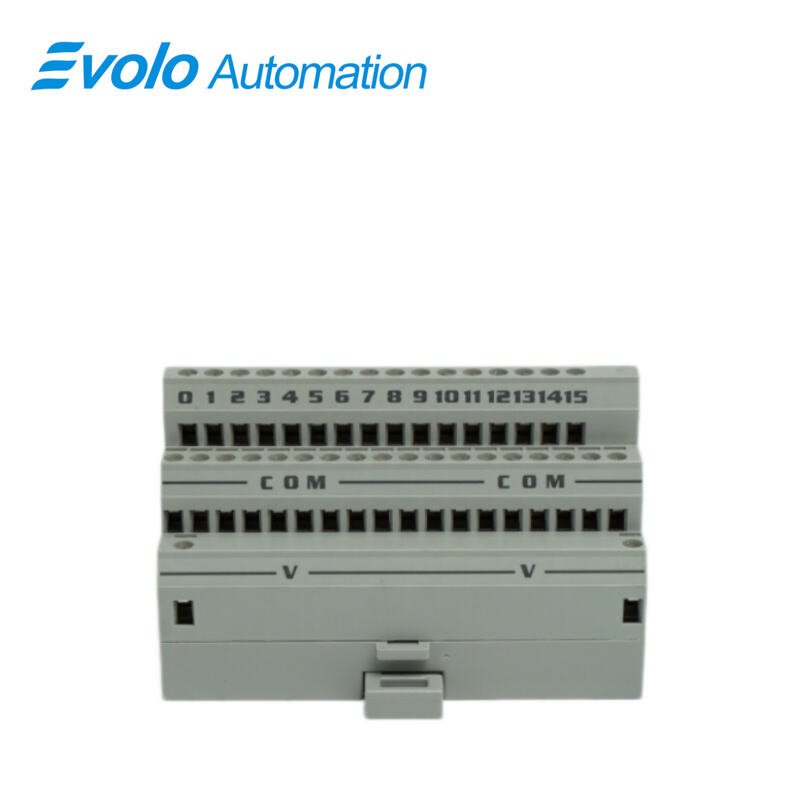

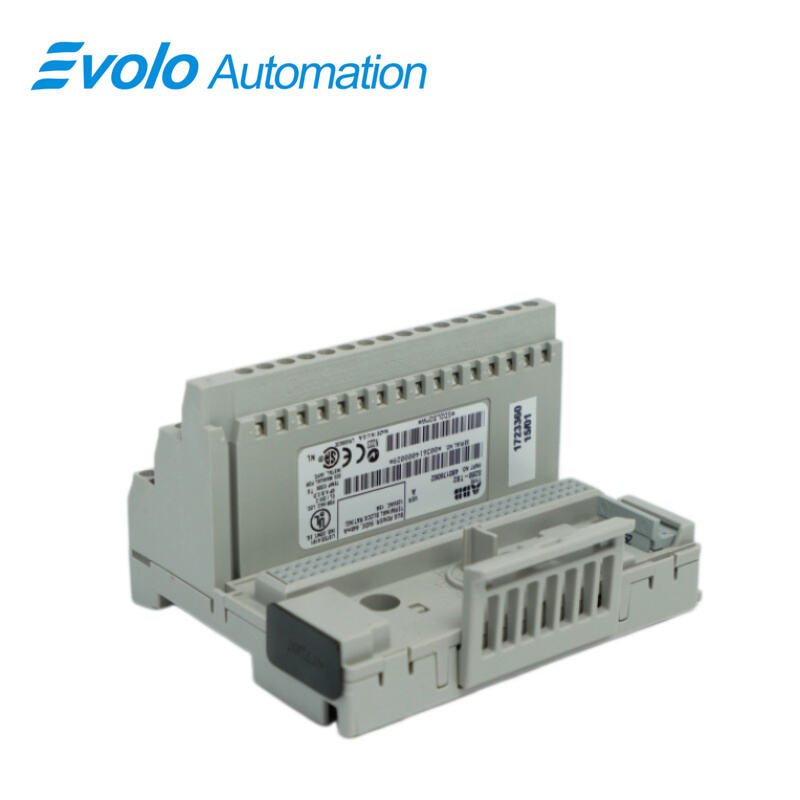

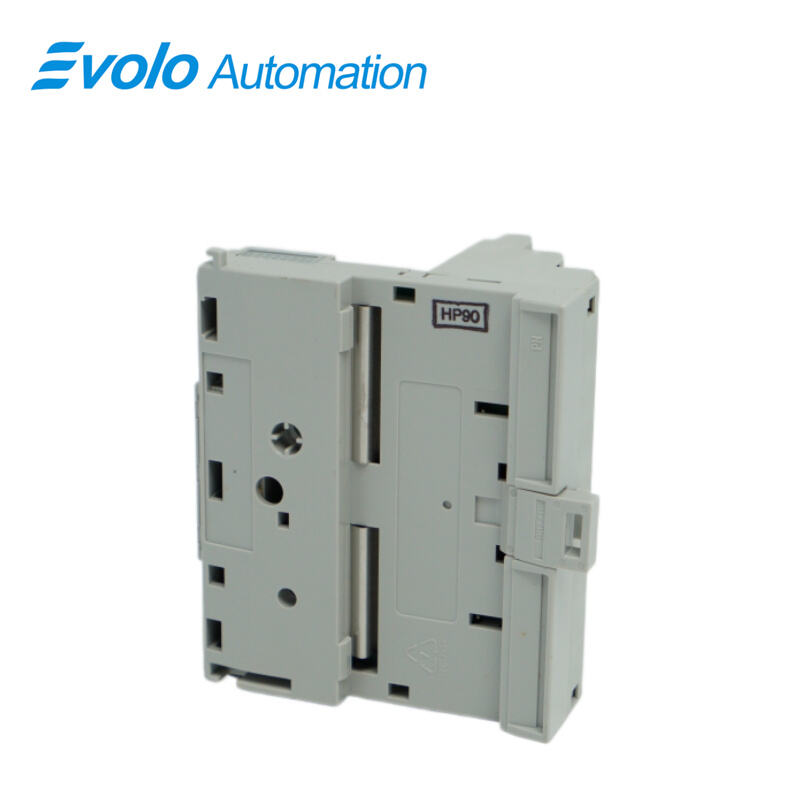

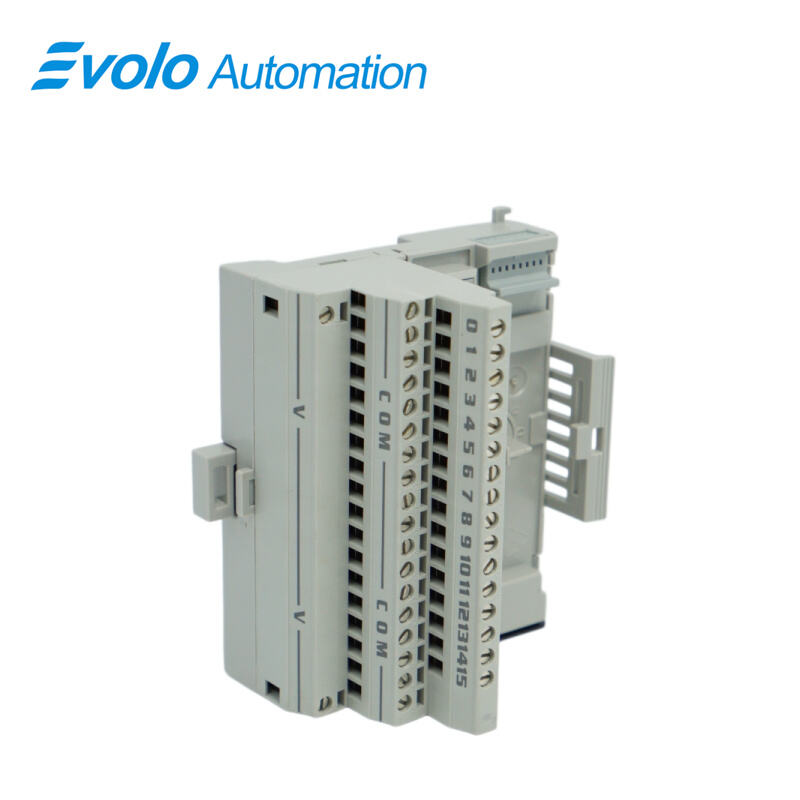

Die ABB S200-TB2 S200TB2 is 'n Terminalebasis-eenheid ， wat 'n kernfisiese argitektuurkomponent van die S200 I/O-stelsel is. Dit is meer as net 'n eenvoudige terminaalblok; dit is 'n intelligente basis wat 'n seinoordragbus, modulêre meganiese ondersteuning en velddraadbestuur integreer. Dit word hoofsaaklik gebruik in ABB Advant OCS-, AC250- en 800xA-beheerstelsels as 'n brug tussen die beheerder en velddensors/aktuatorers.
Toepassings
Motorvervaardigingsaanlæg: Verspreide I/O-versameling vir verf- en finale monteerlyne.
Sementvervaardigingsaanlæg: Rooimateriaalbymenging en bandkonveierbeheer in harsh omgewings.
Waterbehandelingsaanlæg: Geoutomatiseerde beheerkaste vir pompstasies en filtersisteme.
Papier- en verpakkingaanlæg: Logikabeheer en seinherleiding vir hoëspoedproduksielyne.
Petrolchemiese aanlæg: Velddinstrumentseinsamevoeging vir klein tot medium-grootte DCS-stelsels.
Gewone Probleemoplossing
Swak Kontak: Kontroleer vir los skroewe of geoksiede drade; trek die terminale weer vas.
Koderingsfout: Die module kan nie in die basis ingevoeg word nie; kontroleer of die posisie van die koderingsknoppie ooreenstem met die module.
Kommunikasieonderbreking: Kontroleer of die verbindingspennetjies aan die sykant van die basis gebuig is of met stof besoedel is.
Basisbeskadiging: Hoë spanningstoring wat kontakverbranding veroorsaak; volledige vervanging en fusie-inspeksie is nodig.
VEE
V1: Wat is die maksimum stroom en spanning wat deur die S200-TB2 S200TB2 ?
A: Die nominaal maksimum stroom van hierdie basis is 10 A, en dit ondersteun tot 132 V wisselstroom. Tydens bedrading moet u verseker dat die veldtoestel se sein binne hierdie reeks val om verbrande kontakte te voorkom.
V2: Hoekom kan die module nie in die S200-TB2 S200TB2 basis ingeskakel word nie?
A: Die basis is toegerus met 'n meganiese kodesleutel. Voordat u die module invoeg, moet u die knoppie op die basis na die korrekte waarde draai volgens die vereistes van die I/O-module. Dit is om hardewarebeskadiging te voorkom wat veroorsaak kan word deur module van verskillende spanningvlakke in te voeg.
V3: Is dit nodig om die bedrading op die S200-TB2 S200TB2 te ontkoppel tydens die vervanging van die I/O-module?
A: Nee. Die S200-TB2 is ontwerp om die bedrading van die module te skei. Tydens die vervanging van 'n module, trek dit net uit die basis; die velddraadverbinding bly onveranderd, wat die onderhoudstyd aansienlik verminder.
V4: Watter kabelgrootte ondersteun die S200-TB2 S200TB2 basis?
A: Dit het 'n skroefklemontwerp en ondersteun enkel- of meerstrengelige koperdrade met 'n deursnee-oppervlakte van 0,5–2,5 mm² (20–12 AWG), geskik vir die bedradingvereistes van die meeste industriële sensore en aktuatorre.
V5: Hoeveel S200-TB2 S200TB2 eindblokke kan in reeks aan een beheerknooppunt gekoppel word?
A: Tot 8 S200-TB2-eindblokke kan horisontaal uitgebrei en gekoppel word nadat 'n netwerkadapter (soos 200-ANN of 200-ACN) via die sybus-konnektor verbind is.
