Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	RTXP18 RTXP 18 RK926015-BH
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Параметр	Мәні
Модель	RTXP18 RTXP 18 RK926015-BH
Өнім түрі	Сынақ қосқышы
Өлшемдер	17,6 × 4 × 16,2 см
Салмағы	1.04 кг
Тесттік вольт	2,5 кВ
Ең жоғары жүйелік кернеу	600 В тұрақты ток / 500 В айнымалы ток
Сынақ контакттарының ток рейтингі (үздіксіз)	20 А
Сынақ контакттарының ток рейтингі (1 секунд)	500 A
Сигнал беру контакттары (үздіксіз)	10 А
Сигналдық контакттар (1 с)	150 A
Диэлектрлік сынақ	5 кВ, 1 минутқа
Импульстік кернеу сынағы	6 кВ (1,2/50 мкс, 0,5 Дж)
Сынау тесті	10–150 Гц, 8 g / 14–150 Гц, 10 g / 10–150 Гц, 3 g
Соққыға төзімділік сынағы	25 g, 10 мс, әр ось бойынша (X/Y/Z) 10 импульс
Соққылық сынақ	25 g, 10 мс, 300 импульс
Құрғақ жылу	+70 °C температурасында 16 сағат бойы
Суықтық сынақ	-40 °C температурасында 16 сағат бойы
Ылғалды ыстық циклдық	+55 °C, 95% салыстырмалы ылғалдылық (циклдар: 12+12 сағат, 25–55 °C)
Ылғалды ыстық тұрақты күй	+40 °C, 95% салыстырмалы ылғалдылық

Сипаттама

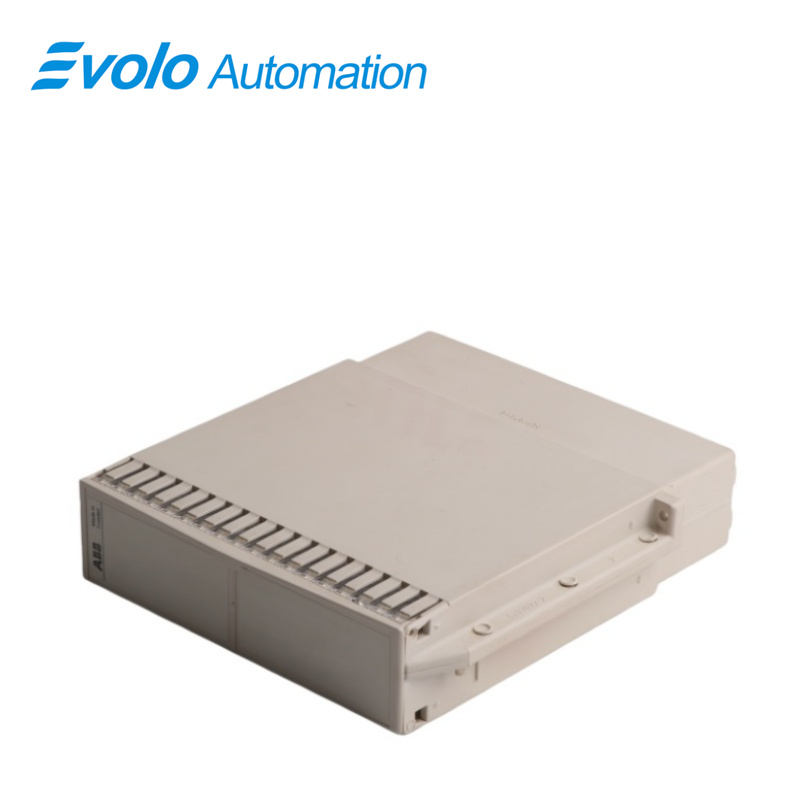

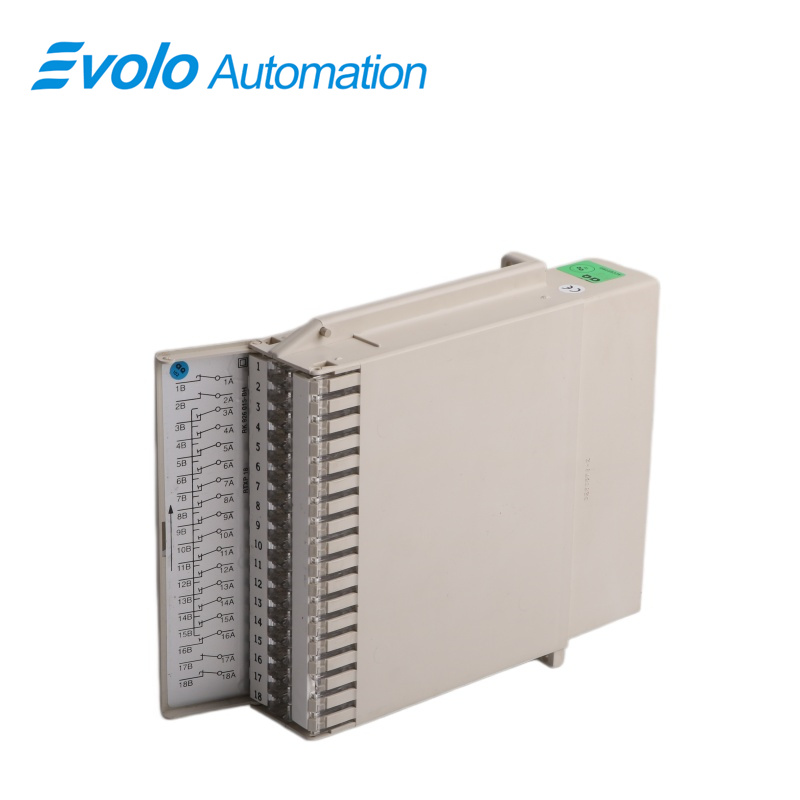

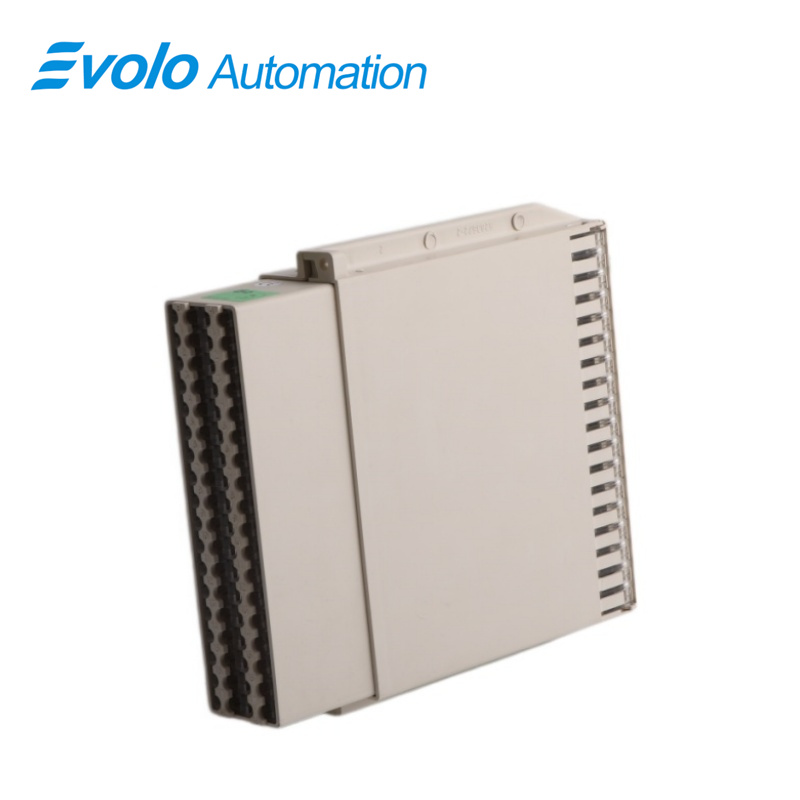

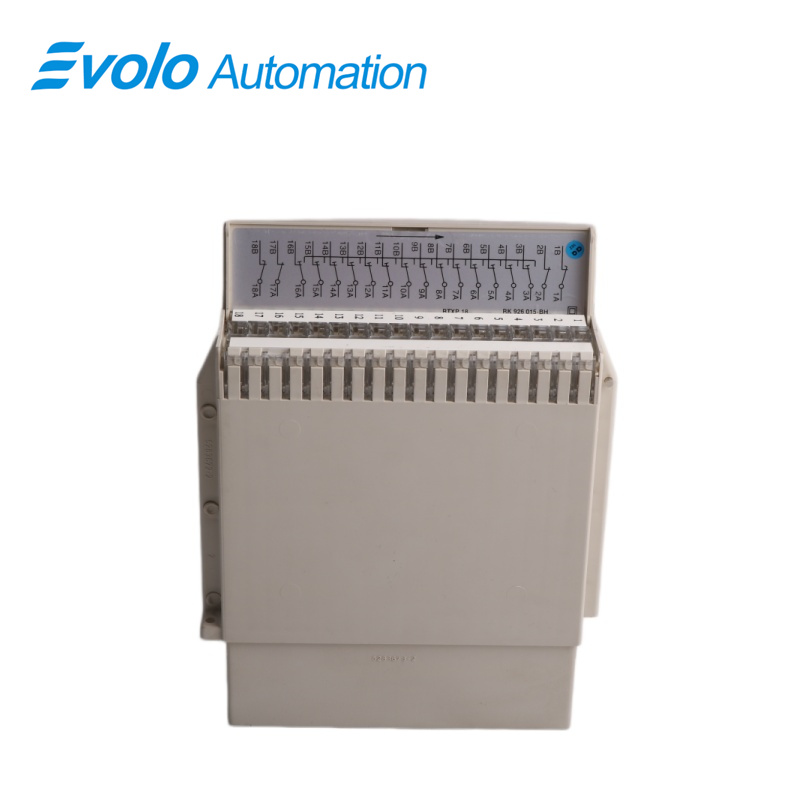

ABB RTXP18 RTXP 18 RK926015-BH cOMBITEST жүйесі үшін жоғары өнімділікті сынақ қосқышы болып табылады және реле қорғанысын сынау кезінде қауіпсіз изоляциялау үшін арналған. Бұл қосқыш 18 тәуелсіз контакттық бірлікке ие және «алдымен қос, содан кейін ажырат» деп аталатын ерекше механикалық құрылымды қолданады; сынақ тұтқасы енгізілген кезде ток трансформаторы (ТТ) тізбегін автоматты түрде қысқа тұйықтайды, осылайша тиімді және қауіпсіз сынақ жүргізуге қамтамасыз етеді. Компактты COMBIFLEX салынатын құрылымы негізінде жасалған RTXP18 RTXP 18 RK926015-BH реле сынағы мен электр станциялары мен қосқыш қондырғыларындағы жүйелердің техникалық қызмет көрсетуінде кеңінен қолданылады және екіншілік тізбектерді жылдам изоляциялау үшін өнеркәсіптің сенімді стандартты компоненті болып табылады.

Қолданбалар

Қосқыш қондырғылары/электр желісінің электр станциялары: жоғары кернеу мен аса жоғары кернеуді қосқыш қондырғылары үшін реле қорғанысы панельдері.

Жылулық/сулы электр станциялары: генератор жинақтары мен трансформатор жинақтары үшін қорғаныс тізбегінің сынақ интерфейстері.

Үлкен химиялық зауыттар: Кәсіпорынға тиесілі электр станциялары және жоғары кернеумен электр тарату орталықтары.

Балқыту зауыттары: Негізгі электр жүйелері үшін жоғары қуатты электр қозғалтқыштарды қорғау және реле қорғауын ұстау.

Теміржол көлігінің электр станциялары: Метро мен жоғары жылдамдықты теміржолдың тарту трансформаторлық подстанциялары үшін екіншілік тізбекті тексеру.

Сипаттамалар

Сынақ жүйесі IEC стандарттарының CAT III изоляциясы мен қауіпсіздік талаптарына сай келеді.

Сынақ құрылғысына CAT III банан тәрізді сынақ кабельдері арқылы қатынас орнатылмас бұрын, қосылу тізбектерінің қауіпсіздікке негізделген ретті ажыратылуы, екіншілік ТТ тізбектерінің қысқа тұйықталуы және екіншілік ТК тізбектерінің ажыратылуы.

Сынақ штекерінің тұтқасын шегерген кезде блоктау функциясы іске қосылады, бұл реле қосылу тізбектері қайта орнатылғанға дейін нақты ТТ токтары мен ТК кернеулерінде тұрақтануын қамтамасыз етеді. Бұл қателікпен қосылуларды болдырмауға көмектеседі.

Екіншілік өлшеу трансформаторы тізбектерінің толық изоляциялануы

Басқа тізбектердің жұмысын бұзбай-ақ үзу тізбегін изоляциялайтын үзу-блоктау қосқышы; үзу шығысын бақылауға мүмкіндік береді және үзу тізбегінің изоляцияланғанын көрсететін визуалды индикация қамтамасыз етеді

Дизайн

COMBITEST жүйесі RTXP сынақ қосқышынан, RTXH сынақ-қосқыш ұстағышынан және RTXF блоктау-қосқыш ұстағышынан тұрады. Олар 8, 18 немесе 24 контактіден тұратын үш әртүрлі нұсқада жасалған.

Сынақ сымдары, үзу-блоктау қосқышы RTXB және амперметрлік сынақ қосқышы RTXM мен бірге COMBITEST қорғаныс релелерін тез және қауіпсіз сынауға арналған толық жүйені құрайды.

Жиі қойылатын сұрақтар

Сұрақ 1: Неше токтық контур бар? RTXP18 RTXP 18 RK926015-BH қолдау көрсетіледі ме?
Оның 18 контактісі нақты сымдау схемасына сәйкес икемді түрде конфигурациялануы мүмкін; әдетте бірнеше үш фазалы ток және үзу тізбегін қолдайды.

Сұрақ 2: RTXP18 RTXP 18 RK926015-BH сынақ ұстағышы енгізілген кезде екіншілік тізбек автоматты түрде ажырай ма?
Иә. Тұтқаны енгізу механикалық түрде контакттарды ажыратуға әсер етеді, бір уақытта сыртқы сынақ құрылғысын реле жағына қосады және ток трансформаторы (ТТ) жағын қысқа тұйықтайды.

Сұрақ 3: Тұтқаның ішкі бөліктері RTXP18 RTXP 18 RK926015-BH кезекті түрде ауыстырылуы керек пе?
Әдетте керек емес. Бұл таза механикалық құрылым болып табылады және тек ауыр қысқа тұйықталу орын алғанда, яғни жанып кету немесе физикалық зақымдану орын алғанда ғана ауыстырылады.

Сұрақ 4: Неге тұтқаны алып тастағаннан кейін RTXP18 RTXP 18 RK926015-BH қорғаныс құрылғысым қате туралы хабарлайды?
Тұтқаны алып тастағаннан кейін қосқыштың ішіндегі өзін-өзі қалпына келтіретін контакттар толық жабық тұрғанын тексеріңіз. Жаман жабылу өлшеу тізбегінің ашылуына әкеледі.

С5: RTXP18 RTXP 18 RK926015-BH жүктеме кезінде басқарыла ма?
Иә. RTXP18 RTXP 18 RK926015-BH бұл негізгі жүктеме тогын үзбей, екіншілік тізбекті сынау үшін құрылған.
