Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
RTXP18 RTXP 18 RK926015-BH |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
RTXP18 RTXP 18 RK926015-BH |
|
Produktipe |
Toetsskakelaar |
|
Afmetings |
17,6 x 4 x 16,2 cm |
|
Gewig |
1.04 kg |
|
Toetsingspanning |
2,5 kV |
|
Hoogste Stelselspanning |
600 V GVK / 500 V WKK |
|
Stroomwaardering van toetsskontakte (voortdurend) |
20 a |
|
Stroomwaardering van toetsskontakte (1 s) |
500 A |
|
Seinkontakte (voortdurend) |
10 A |
|
Seinkontakte (1 s) |
150 A |
|
Dielektriese toets |
5 kV vir 1 min |
|
Impulsspanningstoets |
6 kV (1,2/50 µs, 0,5 J) |
|
Trillings_toets |
10–150 Hz, 8 g / 14–150 Hz, 10 g / 10–150 Hz, 3 g |
|
Skoktoets |
25 g, 10 ms, 10 pulse per as (X/Y/Z) |
|
Stoottoets |
25 g, 10 ms, 300 pulse |
|
Droë hitte |
+70 °C vir 16 ure |
|
Kouetoets |
-40 °C vir 16 ure |
|
Vogtige Hitte Siklies |
+55 °C, 95% RV (siklusse van 12+12 uur, 25–55 °C) |
|
Vogtige Hitte Stabiele Toestand |
+40 °C, 95% RV |
Beskrywing

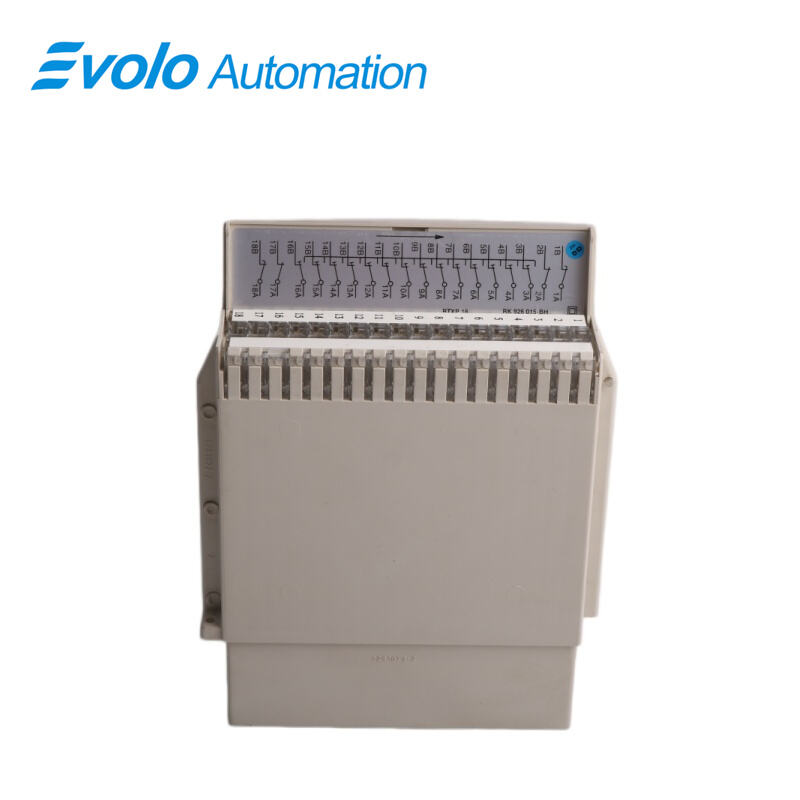

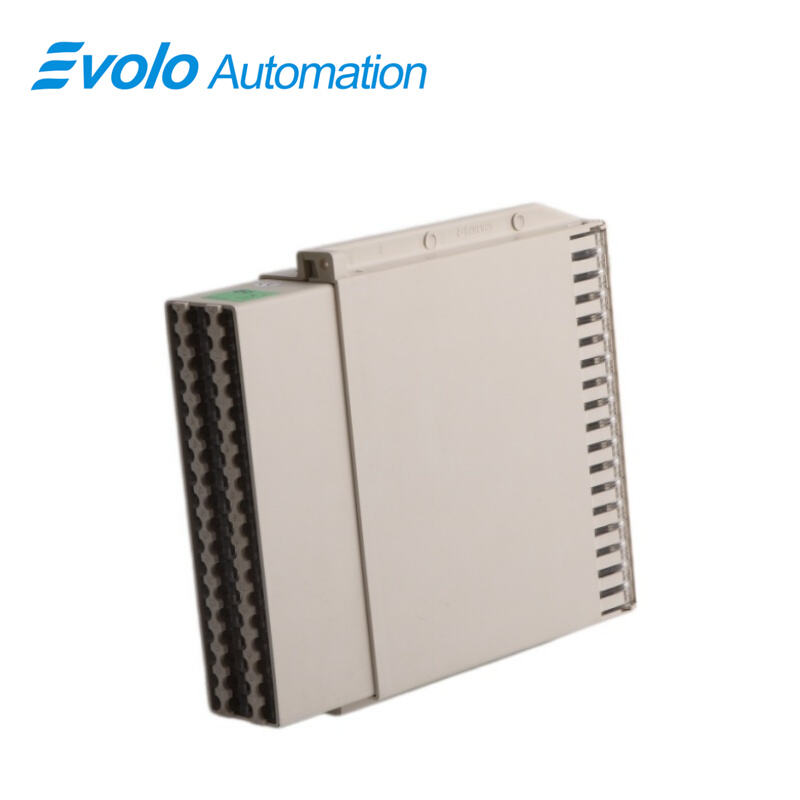

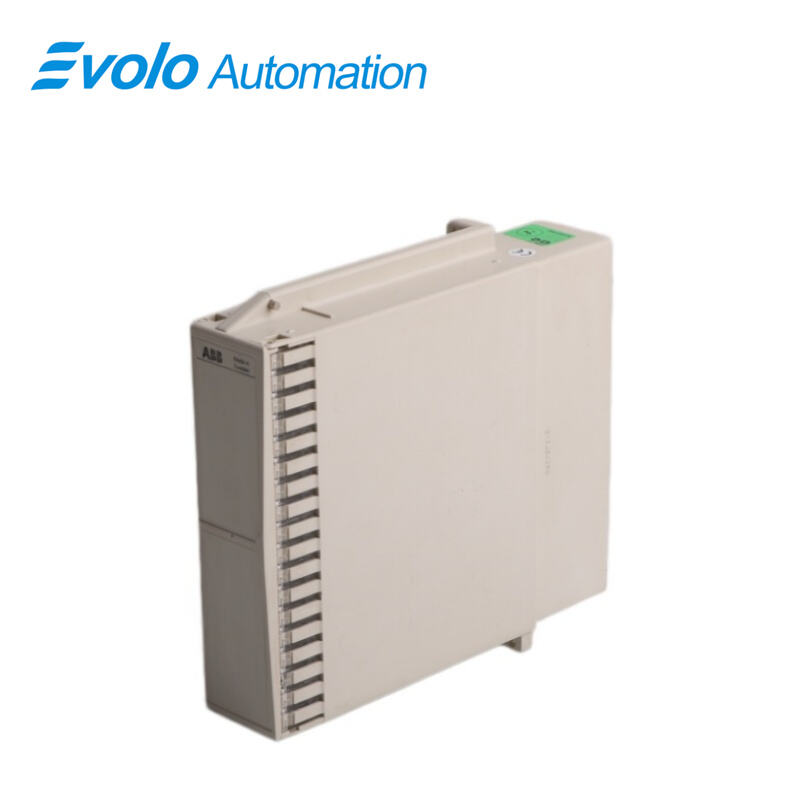

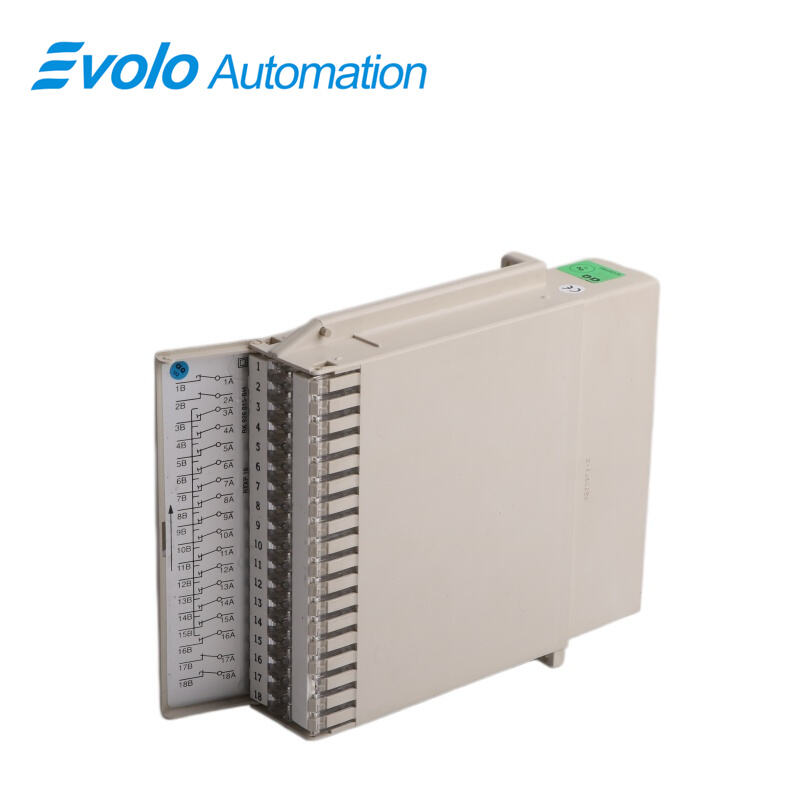

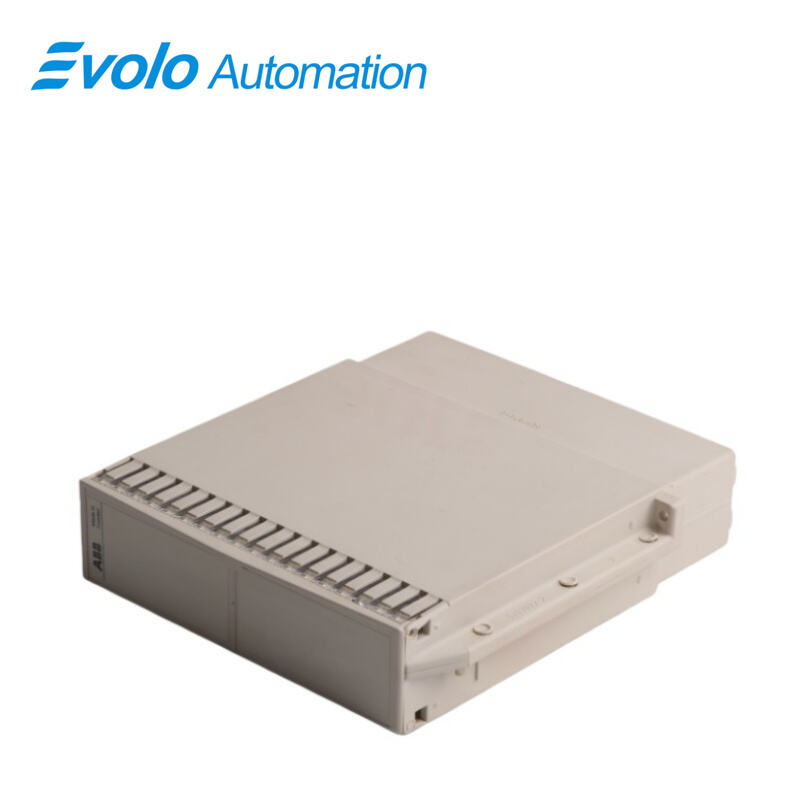

Die ABB RTXP18 RTXP 18 RK926015-BH is 'n hoëprestasie-toetsskakelaar vir die COMBITEST-stelsel, ontwerp vir veilige isolasie tydens relaisbeskermingstoetse. Hierdie skakelaar bied 18 onafhanklike kontak-eenhede en maak gebruik van 'n unieke "maak-dan-breek" meganiese struktuur wat outomaties die stroomtransformator (CT)-kring kortsluit wanneer die toethandvatsel ingevoeg word, wat doeltreffende en veilige toetsing verseker. Op 'n kompakte COMBIFLEX-inskakelontwerp gebaseer, die RTXP18 RTXP 18 RK926015-BH word wyd gebruik in relais-toetse en stelselonderhoud by kragstasies en transformatorstasies, en is 'n betroubare standaardkomponent in die bedryf vir die bereiking van vinnige isolasie van sekondêre krings.
Toepassings
Transformatorstasies/Kragnetstasies: Relaisbeskermingspaneel vir hoogspannings- en ultra-hoogspanningstransformatorstasies.
Termiese/Waterkragstasies: Beskermingskringtoetskoppeling vir generatorstelle en transformatorstelle.
Groot chemiese aanlegte: Ondernemings-eie kragaanlegte en hoogspanningskragverspreidingsentra.
Staal-smeltaanlegte: Beskerming van hoëvermoënsmotors en onderhoud van relaisbeskerming vir kernkragstelsels.
Spoorvervoerkragaanlegte: Verifikasie van sekondêre stroombane vir metro- en hoëspoedspoor-trektransformatorstasies.
Eienskappe
Toetsstelsel voldoen aan CAT III-isolasie- en veiligheidsvereistes van die relevante IEC-standaarde.
Veilige, volgordebepaalde ontkoppeling van uitskakelstrome, kortsluiting van sekondêre CT-strome en ontbinding van sekondêre VT-strome, voordat toegang tot die toestel wat getoets moet word, verkry word deur die toetshandvatsel CAT III-banaan-toetstoegangspunte.
Vergrendelfunksie wanneer die toetsprop-handvatsel teruggetrek word, wat dit moontlik maak dat die relais met werklike CT-strome en VT-spannings stabiel raak voordat die uitskakelstrome herstel word. Dit voorkom onbedoelde uitskakeling.
Volledige isolasie van sekondêre instrumenttransformerstrome
Reisblokstuk wat 'n reiskring isoleer sonder om ander krings te onderbreek, wat toelaat dat die reisafvoer gemeet word, en ook 'n visuele aanduiding verskaf van 'n geïsoleerde reiskring
Ontwerp
Die COMBITEST-stelsel bestaan uit die toetsluis RTXP, die toetsstukhandvatsel RTXH en die blokstukhandvatsel RTXF. Hierdie is in drie verskillende weergawes ontwerp met onderskeidelik 8, 18 of 24 kontakte.
Saam met die toetssnoere, die reisblokstuk RTXB en 'n amperemeter-toetsstuk RTXM, vorm die COMBITEST 'n volledige stelsel vir die vinnige en veilige toetsing van beskermingsrelais.
VEE
V1: Hoeveel stroomkringe het die RTXP18 RTXP 18 RK926015-BH ondersteuning?
Sy 18 kontakte kan volgens die spesifieke bedradingsdiagram buigsaam gekonfigureer word en ondersteun gewoonlik verskeie driefase-stroom- en reiskringe.
V2: Is die sekondêre kring van die RTXP18 RTXP 18 RK926015-BH outomaties afskakel wanneer die toets-handvatsel ingevoeg word?
Ja. Die inset van die handvatsel druk meganies die kontakte af om te ontkoppel, terwyl dit gelyktydig die eksterne toetsapparaat aan die relaiskant verbind en die CT-kant kortsluit.
V3: Moet die interne dele van die RTXP18 RTXP 18 RK926015-BH skakelaar periodiek vervang word?
Gewoonlik nie. Dit is ’n suiwer meganiese struktuur en sal slegs vervang word indien ’n geweldige kortsluiting voorkom wat brand of fisiese skade veroorsaak.
V4: Hoekom laat my RTXP18 RTXP 18 RK926015-BH beskermingsapparaat ’n alarm klink nadat die handvatsel verwyder is?
Gaan asseblief na of die self-herstelkontakte binne-in die skakelaar volledig toe is nadat die handvatsel verwyder is. Swak sluiting sal veroorsaak dat die steekproefnemingstroombaan oop is.
V5: Kan die RTXP18 RTXP 18 RK926015-BH kan onder las bedryf word?
Ja. Die RTXP18 RTXP 18 RK926015-BH is ontwerp vir sekondêre stroombaan-toetsing sonder dat die hooflasstroom onderbreek word.
