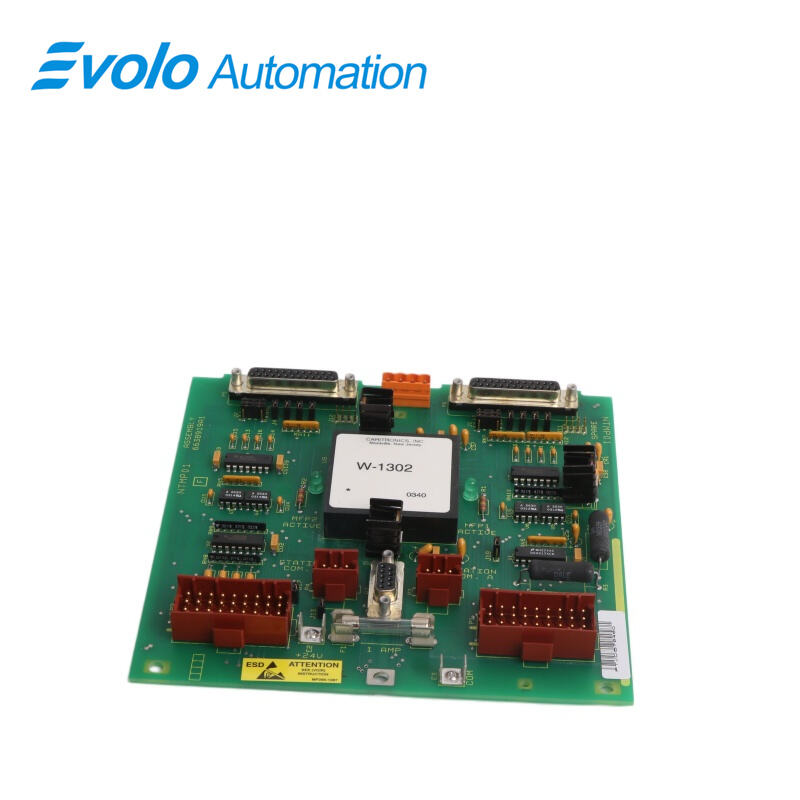

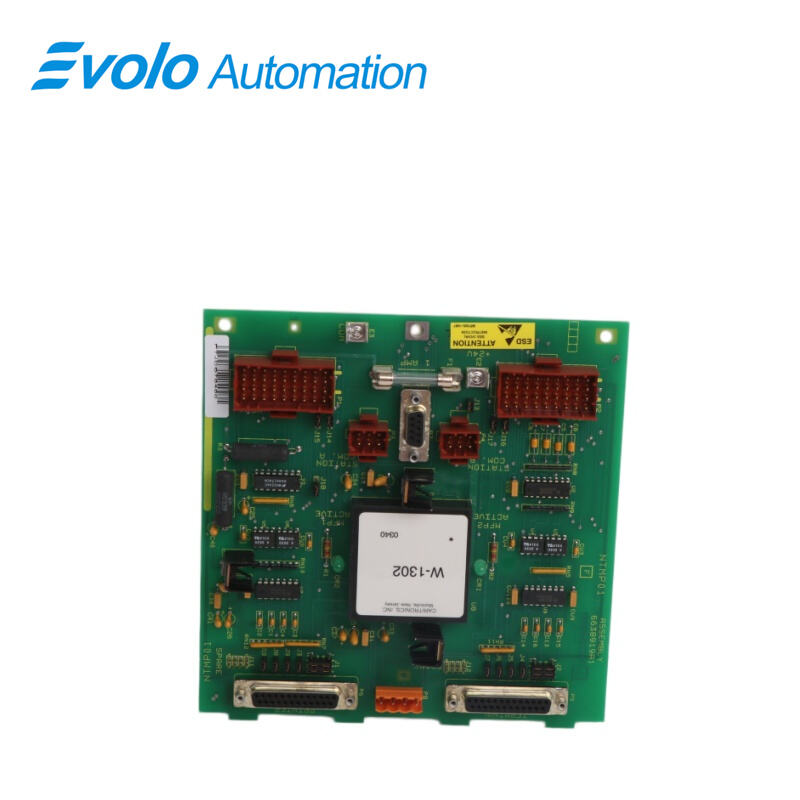

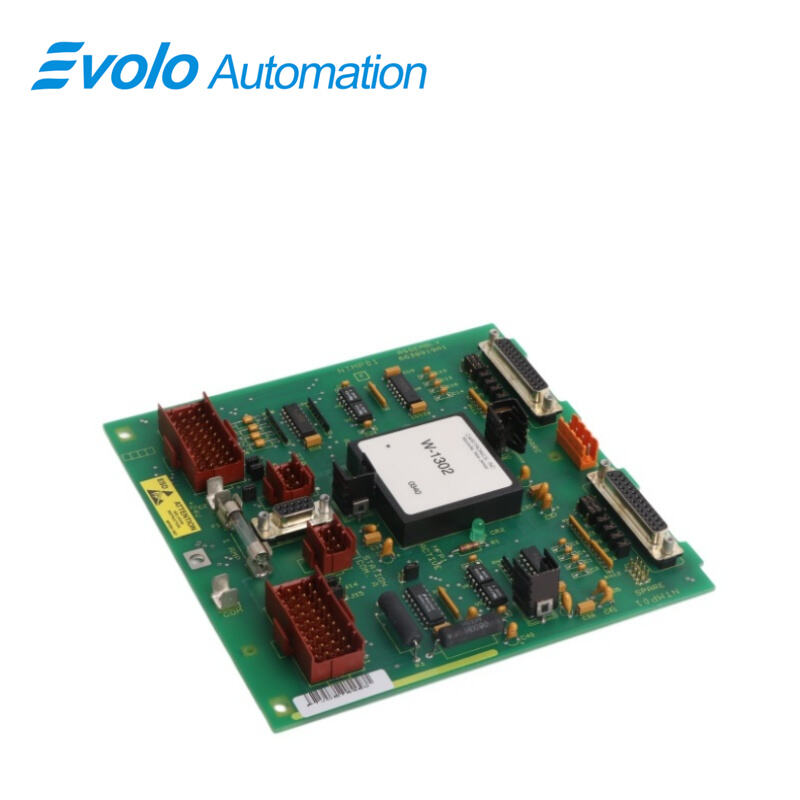

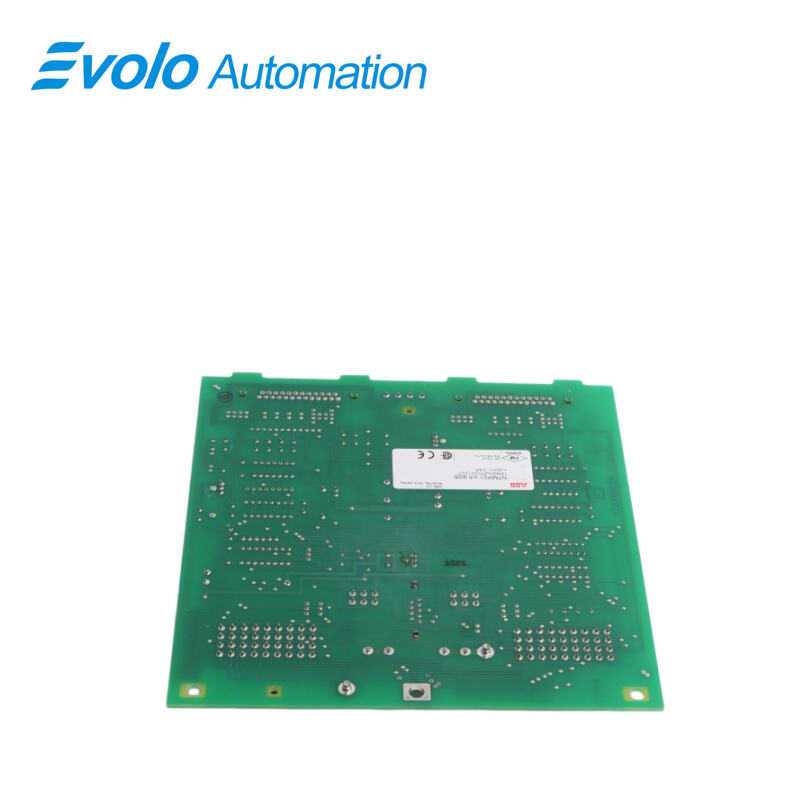

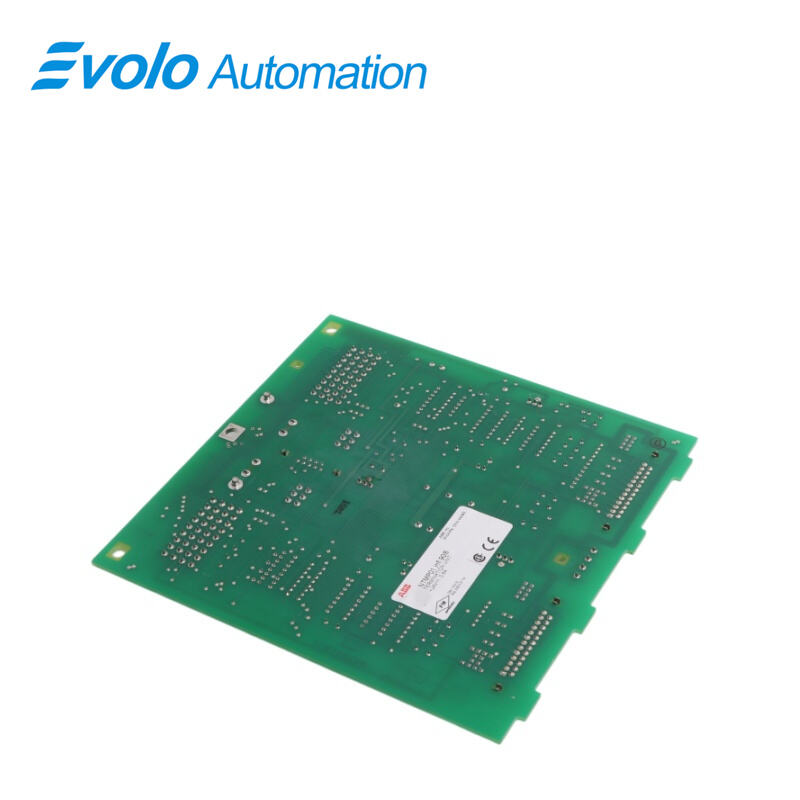

NTMP01 Аяқтау құрылғысы, Қытайдың NTMP01 Аяқтау құрылғысы өндірушілері, таратушылары, зауыты

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	NTMP01
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Өнімнің атауы:	Аяқтау құрылғысы
Модель:	NTMP01
Абғайы:	18,8 × 18,2 × 2,8 см
Салмағы:	0.28 кг
Коммуникация:	Екі RS-232-C порты немесе бір RS-232-C және бір RS-485 порты
Басқару сілтемесі:	Бір басқару станциясының тізбектік сілтемесі
Кабельдің изоляциясы:	ПВХ (UL CL2), ПВХ емес (UL PLTC), 300 В кезінде 80°C, 300 В кезінде 90°C
Маулеттеу:	Саланың аяқталу панеліне бұрандалы орнату
ЭМИ/РЭИ:	Шкафтардың есіктерін жабық ұстау; байланыс құрылғыларынан ≥2 м қашықтықта болу
Суыту талаптары:	Анықталған экологиялық шектер ішінде салқындату қажет емес
Жұмыс температурасы:	0°C – +70°C (32° – 158°F)
Негізгі шамамен жылжымалылық:	5% – 90% (70°C-қа дейін, конденсацияланбаған)
Ұлттық биіктік:	Теңіз деңгейінен 3 км (1,86 миль) биіктікке дейін
Ауа сапасы:	Коррозияға ұшырамайтын орта қажет
Сертификаттау:	Процессқа басқару жабдығы үшін CSA сертификатталған (қауыпты емес орындар)

Сипаттама

NTMP01 көпфункциялық процессордың аяқталуын қамтамасыз ететін құрылғысы IMMFP01, IMMFP02 және IMMFP031 көпфункциялық процессорлары үшін тізбекті интерфейске қосылу мүмкіндігін береді. Оның екі изоляцияланған RS-232-C порты бар (олардың біреуі изоляцияланбаған RS-485 порты ретінде конфигурациялануы мүмкін), олар деректерді байланыс құрылғысы (DCE) немесе деректерді терминал құрылғысы (DTE) ретінде жұмыс істеуге арналған.

Көпфункциялық процессорлар (MFP) бұл порттар арқылы өрістегі құрылғылармен (мысалы, компьютерлер, принтерлер және тізбекті оқиғаларды жазу құрылғылары) байланысады. Көпфункциялық процессордың аяқталуын қамтамасыз ететін құрылғысы (TMP) станцияның тізбекті байланыс сілтемесіне де қосылу мүмкіндігін береді. Бұл байланыс сілтемесі MFP модулінің IISAC01 аналогтық басқару станциясы немесе NDCS03 цифрлық басқару станциясымен байланысуына мүмкіндік береді.

Қолданбалар

Электр станциялары: Жылулық электр энергиясын өндіру, гидроэлектр энергиясын өндіру және ядролық электр станциялары үшін процесті басқару.

Мұнай химиясы зауыттары: Мұнай өңдеу және химиялық өңдеу зауыттарындағы өндірістік жолдарды автоматтандыру.

Қағаз жасау және ағаш массасы өндіру зауыттары: Қағаз машиналары мен ағаш массасын өңдеу процестерінің орталықтан тыс басқарылуы.

Тау-кен және металлургиялық зауыттар: Тау кенін өңдеу және металды балқыту жүйелерін бақылау.

Сипаттамалар

TMP аяқтау құрылғысында DCE, DTE, қосымша сигнал берусіз немесе циклдық қосылу (loopback) режимдерінде жұмыс істеуге арналған екі тартпа арқылы конфигурацияланатын RS-232-C порты бар. Бұл порттар MFP модулінің компьютерлер мен терминалдармен байланысуына мүмкіндік береді. Аяқтау құрылғысы сондай-ақ NTCS04 Басқару Құрылғысы Аяқтау Құрылғысы арқылы аналогтық басқару станциялары (SAC) және цифрлық басқару станциялары (DCS) үшін екі тізбекті байланыс каналын қамтамасыз етеді. Екі порт та RS-232-C порттары ретінде конфигурацияланған кезде TMP аяқтау құрылғысы INFI 90 және қосылған жабдықтар арасында изоляция қамтамасыз етеді (RS-485 порты изоляцияланбаған).

TMP аяқтау құрылғысында екі LED индикаторы бар. LED индикаторлары қай MFP модулі (бастапқы немесе резервті) белсенді модуль екенін көрсетеді. Бұл көрсеткіш ақауларды анықтау мен техникалық қызмет көрсетуде пайдалы.

Тіркеу

Мүмкін болса, шкафтың қоректендіру көзін өшіріңіз; +24 В тұрақты ток және кіріс/шығыс ортақ сымдарын E2 және E3-тен ажыратыңыз және оларды белгілеңіз.

Егер P3-ке қосылған тізбектік ұзарту сымы болса, оны ажыратыңыз.

RS-232-C/RS-485 сымдарын DB коннекторларынан ажыратыңыз және оларды белгілеңіз.

Басқару модулінің MMU артқы шинасына қосылуы алынып тасталғанына көз жеткізіңіз.

P1 және P2-ден сымдарды ажыратыңыз, әрқайсысын белгілеңіз.

Орнату винттарын және жерге қосу винтын (E1) алып тастаңыз, содан кейін құрылғыны шығарыңыз.

Жампер орнатуларының ақаулы құрылғымен сәйкес келетінін тексеріңіз.

Сақтандырғыш орнатылғанына көз жеткізіңіз.

Ауыстыру құрылғысын панельге енгізіңіз және орналастырыңыз.

Оны орнату және жерге қосу винттарымен бекітіңіз (жұлдызша шайбасын қолданыңыз).

Кабельдерді P1 және P2-ге қайта қосыңыз.

RS-232-C/RS-485 кабельдерін қайта қосыңыз.

Тізбектік ұзарту кабелін P3-ке қайта қосыңыз.

+24 В тұрақты ток пен ортақ сымдарды E2 және E3-ке қайта қосыңыз.

Басқару модулін толығымен MMU слотына қайта енгізіңіз.

Қосылған құрылғыларға қуатты қалпына келтіріңіз.

Егер шкаф қуаты өшірілген болса, оны қалпына келтіріңіз.

Жиі қойылатын сұрақтар

С: NTMP01 негізінен қандай процессорларға қосылады?
Ж: Ол негізінен IMMFP01, IMMFP02 және IMMFP03 сияқты көпфункциялы процессорлық модульдерге қосу үшін қолданылады.

Сұрақ: NTMP01 ұзақ қашықтықтағы байланысты қолдай ма?
Жауап: RS-232 порты қысқа қашықтықтағы қосылулар үшін қолайлы. Ұзақ қашықтықтағы немесе желілік байланыс үшін порттардың бірі RS-485 ретінде конфигурациялануы мүмкін.

Сұрақ: Бұл NTMP01-ді жөндеу кезінде қандай арнайы ескертулерді ескеру керек?
Жауап: Сымдарды қосу кезінде қуат тогы өшірілуі тиіс, сонымен қатар операциядан бұрын орта коррозиялық газдардан бос болуы керек, бұл тақтаның электрондық қосылыстарын қорғайды.

Сұрақ: NTMP01 NTMF01-ді алмастыра ала ма?
Жауап: Екеуі де Infi 90 терминалдық құрылғылары болса да, NTMP01 көпфункциялық процессорлармен интерфейсті қамтамасыз етуге бағытталған, ал NTMF01 әдетте көпфункциялық контроллерлерді аяқтау үшін қолданылады. Нақты жүйе топологиясын тексеру қажет.
