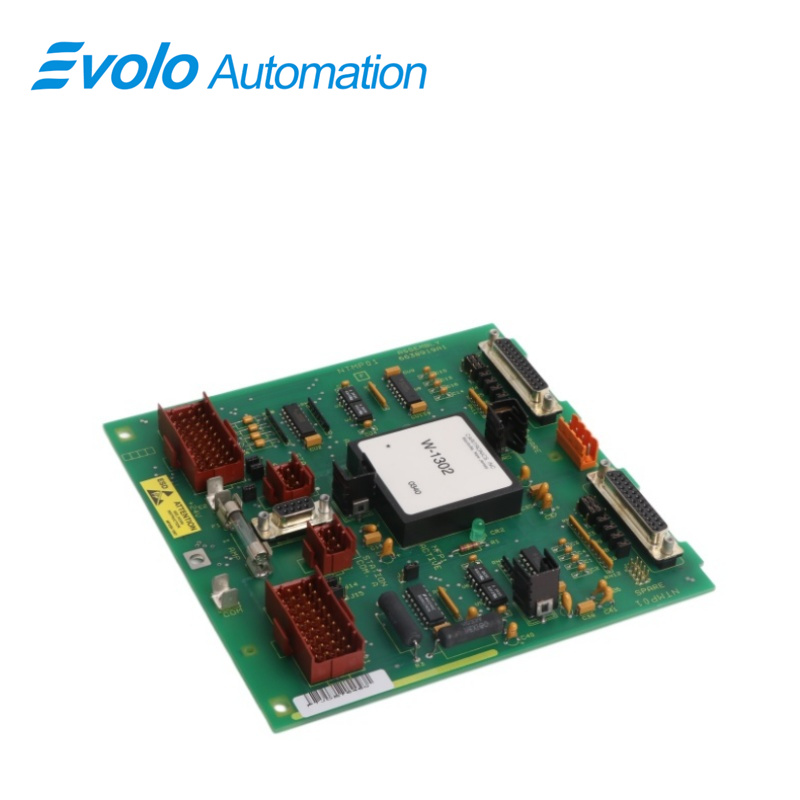

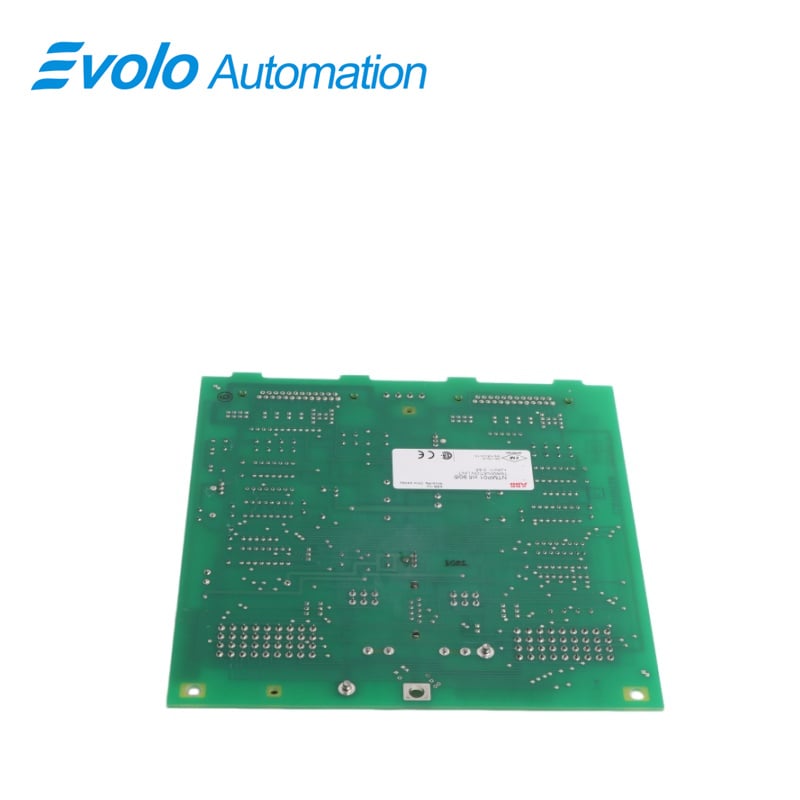

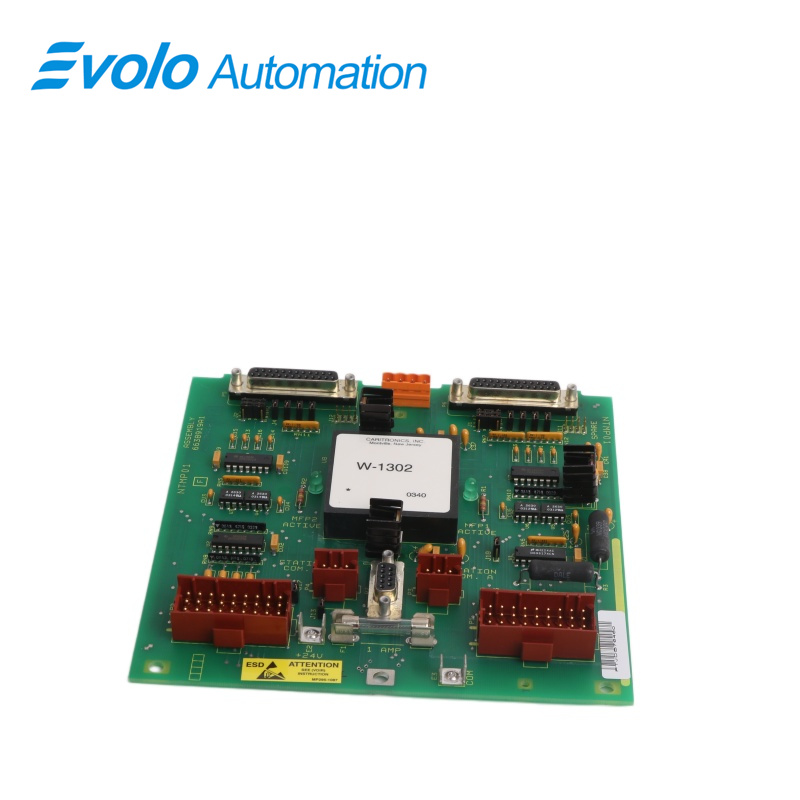

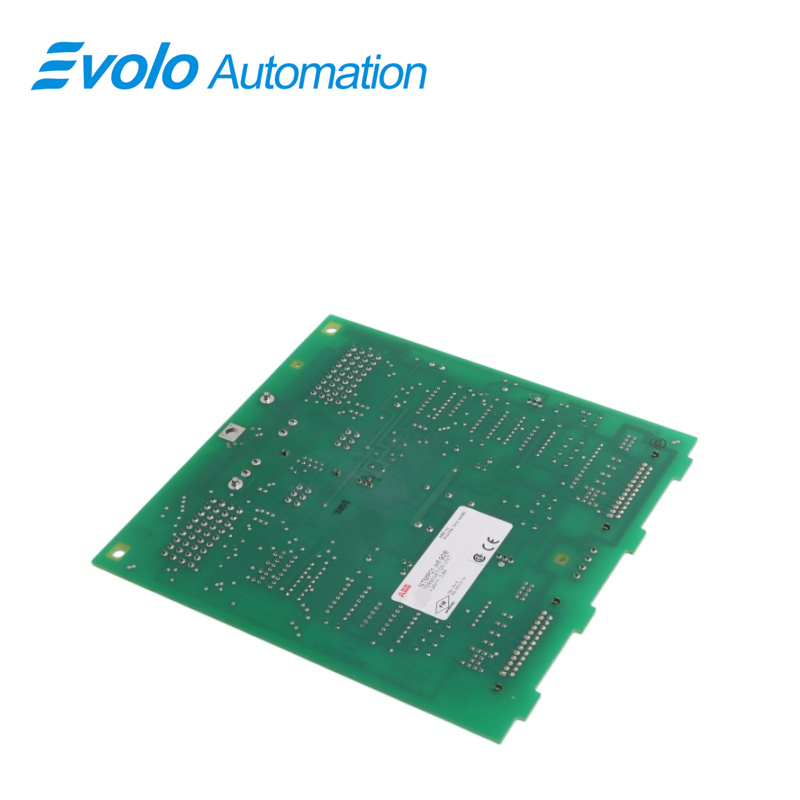

NTMP01 টার্মিনেশন ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NTMP01
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

এনটিএমপি০১ মাল্টি-ফাংশন প্রসেসর টার্মিনেশন ইউনিটটি আইএমএমএফপি০১, আইএমএমএফপি০২ এবং আইএমএমএফপি০৩১ মাল্টি-ফাংশন প্রসেসরগুলির জন্য সিরিয়াল ইন্টারফেসের সাথে সংযোগ প্রদান করে। এটিতে দুটি আইসোলেটেড আরএস-২৩২-সি পোর্ট রয়েছে (যার মধ্যে একটি অ-আইসোলেটেড আরএস-৪৮৫ পোর্ট হিসাবে কনফিগার করা যেতে পারে), যা ডেটা কমিউনিকেশন ইকুইপমেন্ট (ডিসিই) বা ডেটা টার্মিনাল ইকুইপমেন্ট (ডিটিই) হিসাবে কাজ করতে পারে।

বহুকাজী প্রসেসর (MFP) গুলি ক্ষেত্র ডিভাইসগুলির (যেমন: কম্পিউটার, প্রিন্টার এবং ক্রমিক ঘটনা রেকর্ডার) সাথে যোগাযোগ করতে এই পোর্টগুলি ব্যবহার করে। বহুকাজী প্রসেসর টার্মিনেশন ইউনিট (TMP) একটি স্টেশন সিরিয়াল যোগাযোগ লিঙ্কের সংযোগও প্রদান করে। এই যোগাযোগ লিঙ্কটি MFP মডিউলকে IISAC01 অ্যানালগ কন্ট্রোল স্টেশন বা NDCS03 ডিজিটাল কন্ট্রোল স্টেশনের সাথে যোগাযোগ করতে সক্ষম করে।

প্রয়োগ

বিদ্যুৎ কেন্দ্র: তাপীয় বিদ্যুৎ উৎপাদন, জলবিদ্যুৎ উৎপাদন এবং পারমাণবিক বিদ্যুৎ কেন্দ্রের প্রক্রিয়া নিয়ন্ত্রণ।

পেট্রোকেমিক্যাল কারখানা: তেল রিফাইনারি এবং রাসায়নিক প্রক্রিয়াকরণ কারখানায় উৎপাদন লাইনের স্বয়ংক্রিয়করণ।

কাগজ ও কাঠের খামখেয়ার: কাগজ মেশিন এবং পাল্পিং প্রক্রিয়ার বিতরিত নিয়ন্ত্রণ।

খনি ও ধাতুবিদ্যা কারখানা: আকরিক প্রক্রিয়াকরণ এবং ধাতু গলানো ব্যবস্থার নজরদারি।

বৈশিষ্ট্যসমূহ

টিএমপি টার্মিনেশন ইউনিটের দুটি জাম্পার-কনফিগারয়াবল আরএস-২৩২-সি পোর্ট রয়েছে, যা ডিসিই, ডিটিই, ননহ্যান্ডশেক বা লুপব্যাক অপারেশনের জন্য ব্যবহার করা যায়। এই পোর্টগুলি এমএফপি মডিউলকে কম্পিউটার এবং টার্মিনালগুলির সাথে যোগাযোগ করতে সক্ষম করে। টার্মিনেশন ইউনিটটি এনটিসিএস০৪ কন্ট্রোল স্টেশন টার্মিনেশন ইউনিটের মাধ্যমে অ্যানালগ কন্ট্রোল স্টেশন (এএসিসি) এবং ডিজিটাল কন্ট্রোল স্টেশন (ডিসিএস)-এর জন্য দুটি সিরিয়াল কমিউনিকেশন লিঙ্কও প্রদান করে। যখন উভয় পোর্টকে আরএস-২৩২-সি পোর্ট হিসাবে কনফিগার করা হয়, তখন টিএমপি টার্মিনেশন ইউনিট ইনফি ৯০ এবং সংযুক্ত সরঞ্জামের মধ্যে বিচ্ছেদ প্রদান করে (আরএস-৪৮৫ পোর্টটি বিচ্ছিন্ন নয়)।

টিএমপি টার্মিনেশন ইউনিটে দুটি এলইডি রয়েছে। এই এলইডিগুলি কোন এমএফপি মডিউল (প্রাইমারি বা রিডান্ড্যান্ট) সক্রিয় মডিউল তা চিহ্নিত করে। এই নির্দেশনাটি ট্রাবলশুটিং এবং রক্ষণাবেক্ষণের জন্য উপযোগী।

প্রতিস্থাপন

সম্ভব হলে ক্যাবিনেটের বিদ্যুৎ বন্ধ করুন; +২৪ ভিডিসি এবং আই/ও কমন তারগুলি ই২ এবং ই৩ থেকে বিচ্ছিন্ন করুন এবং তারগুলি লেবেল করুন।

যদি উপস্থিত থাকে, পি৩ থেকে সিরিয়াল এক্সটেনশন কেবলটি বিচ্ছিন্ন করুন।

ডিবি কানেক্টরগুলি থেকে আরএস-২৩২-সি/আরএস-৪৮৫ কেবলগুলি সরিয়ে ফেলুন এবং তাদের লেবেল করুন।

নিশ্চিত করুন যে নিয়ন্ত্রণ মডিউলটি MMU ব্যাকপ্লেন সংযোগ থেকে সরানো হয়েছে।

P1 এবং P2 থেকে কেবলগুলি বিচ্ছিন্ন করুন, প্রতিটির চিহ্নিতকরণ করুন।

মাউন্টিং স্ক্রু এবং গ্রাউন্ডিং স্ক্রু (E1) অপসারণ করুন, তারপর ইউনিটটি বের করুন।

জাম্পার সেটিংস ত্রুটিপূর্ণ ইউনিটের সাথে মিলে যায় কিনা তা পরীক্ষা করুন।

নিশ্চিত করুন যে ফিউজটি স্থাপন করা হয়েছে।

প্যানেলে প্রতিস্থাপন ইউনিটটি সন্নিবেশ করান এবং সঠিকভাবে অবস্থান করুন।

মাউন্টিং এবং গ্রাউন্ডিং স্ক্রুগুলি দিয়ে এটিকে সুদৃঢ় করুন (তারকা ওয়াশার ব্যবহার করুন)।

P1 এবং P2-এ কেবলগুলি পুনরায় সংযুক্ত করুন।

RS-232-C/RS-485 কেবলগুলি পুনরায় সংযুক্ত করুন।

P3-এ সিরিয়াল এক্সটেনশন কেবলটি পুনরায় সংযুক্ত করুন।

E2 এবং E3-এ +24 VDC এবং কমন ওয়্যারিং পুনরায় সংযুক্ত করুন।

নিয়ন্ত্রণ মডিউলটি পূর্ণভাবে MMU স্লটে পুনঃস্থাপন করুন।

সংযুক্ত সরঞ্জামগুলিতে বিদ্যুৎ পুনরুদ্ধার করুন।

যদি ক্যাবিনেটের বিদ্যুৎ বন্ধ করা হয়ে থাকে, তবে তা পুনরুদ্ধার করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: NTMP01 মূলত কোন প্রসেসরগুলির সাথে সংযুক্ত হয়?
উত্তর: এটি মূলত IMMFP01, IMMFP02 এবং IMMFP03 এর মতো বহুকাজী প্রসেসর মডিউলগুলির সাথে সংযোগ স্থাপনের জন্য ব্যবহৃত হয়।

প্রশ্ন: NTMP01 দীর্ঘ দূরত্বের যোগাযোগ সমর্থন করতে পারে?
উত্তর: RS-232 পোর্টটি সংক্ষিপ্ত দূরত্বের সংযোগের জন্য উপযুক্ত। দীর্ঘ দূরত্ব বা নেটওয়ার্ক যোগাযোগের জন্য, পোর্টগুলির মধ্যে একটিকে RS-485 হিসাবে কনফিগার করা যেতে পারে।

প্রশ্ন: এই NTMP01 মেরামত করার সময় কোন বিশেষ সতর্কতা অবলম্বন করা উচিত?
উত্তর: ওয়্যারিং করার সময় বিদ্যুৎ বন্ধ রাখতে হবে, এবং সার্কিট বোর্ডের সোল্ডার জয়েন্টগুলিকে রক্ষা করার জন্য অপারেশনের আগে পরিবেশটি ক্ষয়কারী গ্যাসমুক্ত হতে হবে।

প্রশ্ন: এনটিএমপি০১ এনটিএমএফ০১-এর পরিবর্তে ব্যবহার করা যাবে কি?
উত্তর: উভয়ই ইনফি ৯০ টার্মিনাল ইউনিট হলেও, এনটিএমপি০১ মাল্টিফাংশন প্রসেসরগুলির সাথে ইন্টারফেসের উপর ফোকাস করে, অন্যদিকে এনটিএমএফ০১ সাধারণত মাল্টিফাংশন কন্ট্রোলারগুলির টার্মিনেশনের জন্য ব্যবহৃত হয়। নির্দিষ্ট সিস্টেম টপোলজি পরীক্ষা করা আবশ্যক।
