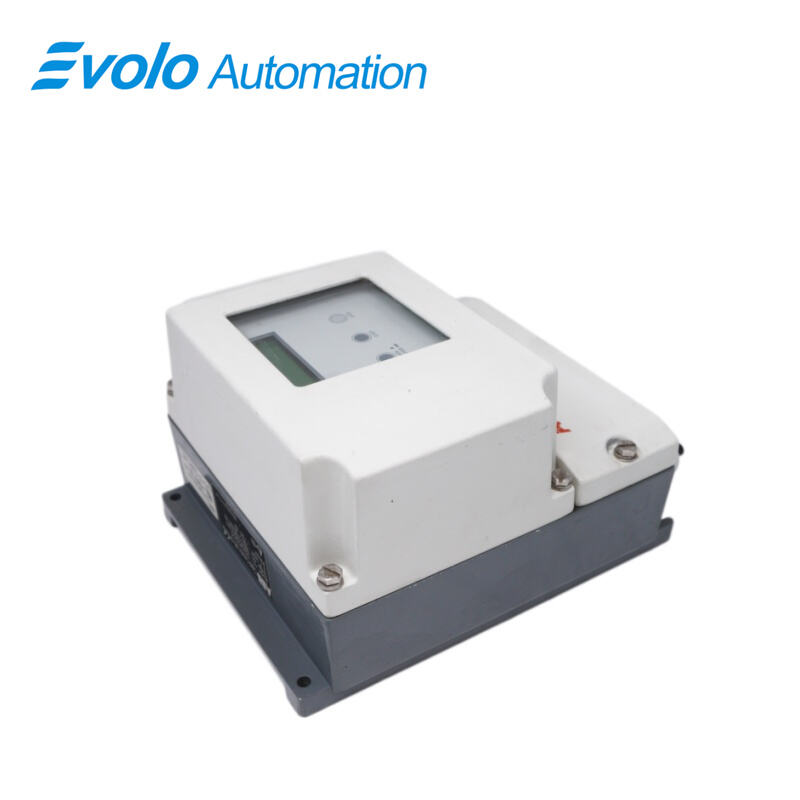

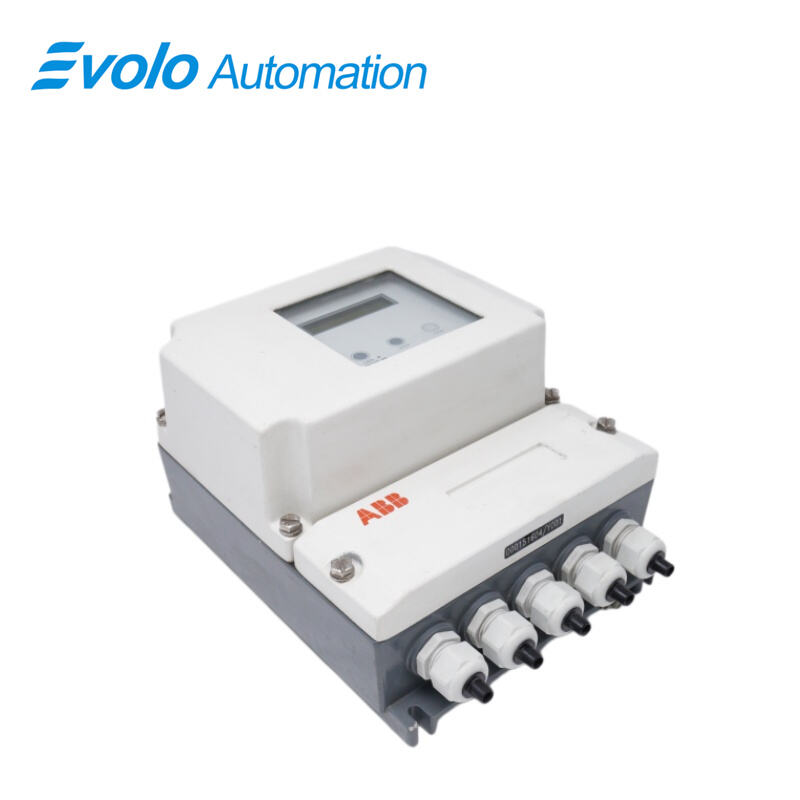

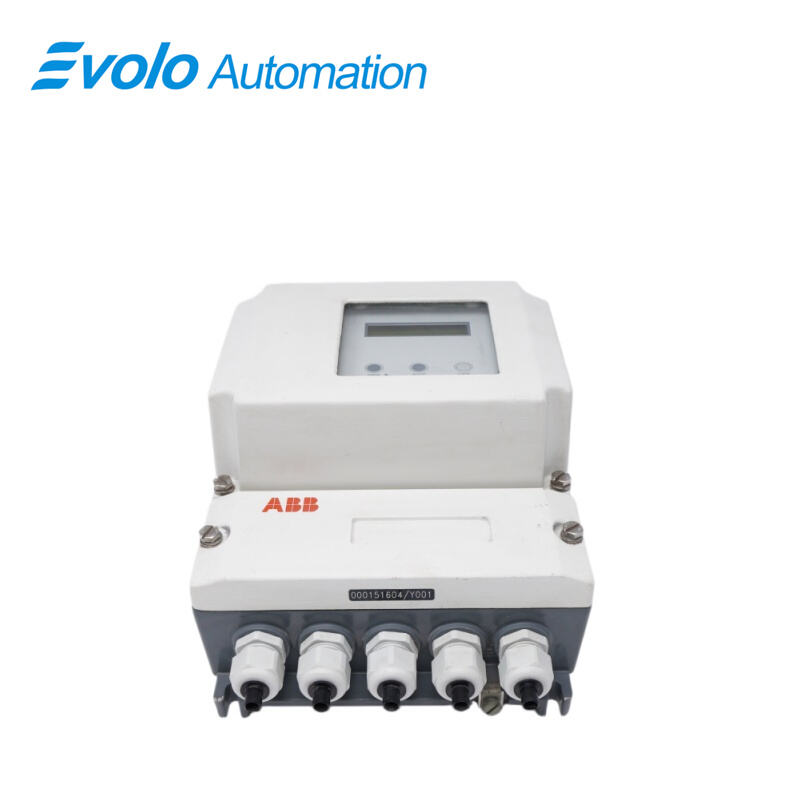

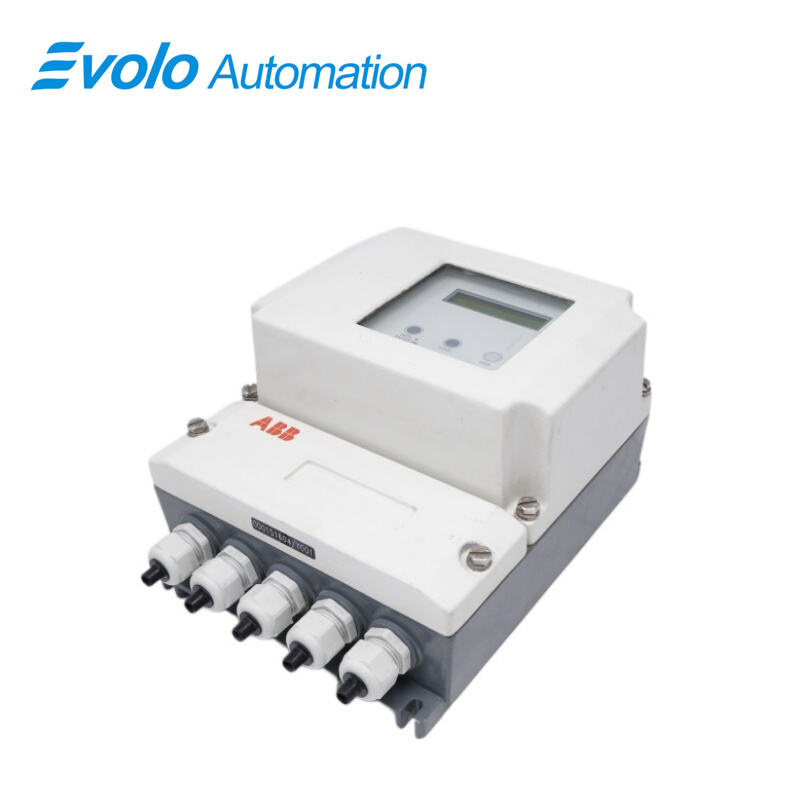

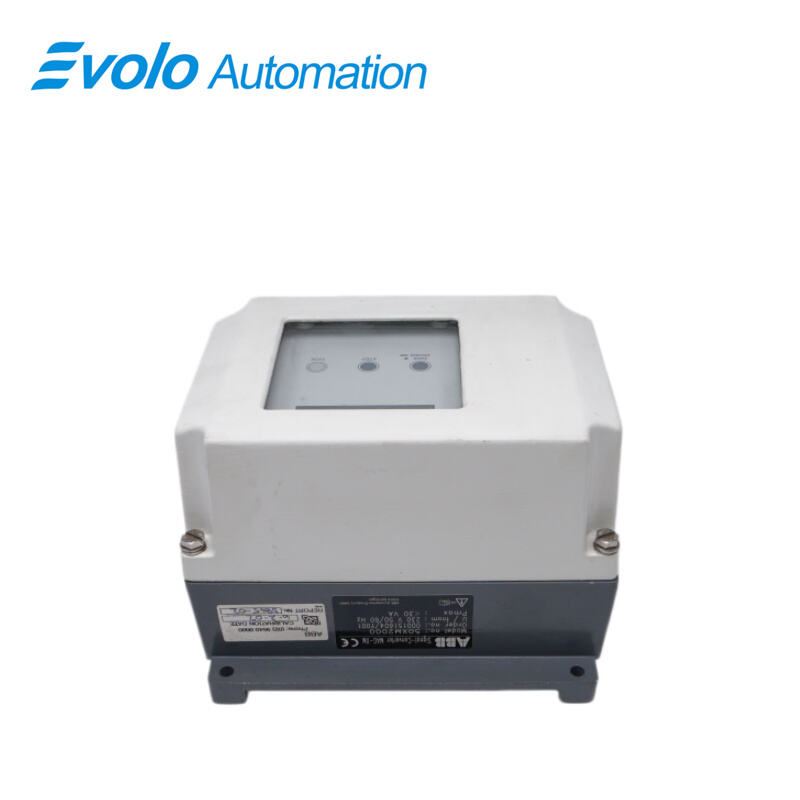

MAG-XM 50XM2000 электромагниттік ағыс өлшеуіш конвертері

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	MAG-XM 50XM2000
Жабдықтау ерекшеліктері:	Түпнұсқалы, жаңа, зауыттағы орындалған герметиктеу
Жеткізу мерзімі:	5–7 күн
Төлем шарттары:	T/T
Тағамдық қабілет:	Қоймада бар

Tekhnikalıq sówetler

Модель:	MAG-XM 50XM2000
Түрі:	Электромагниттік ағыс өлшеуіш құрылғысының түрлендіргіші
Өлшемдер (Ұ × Е × Б):	194 × 270 × 140 мм
Салмағы:	4,42 кг
Таңдау күші:	24 В / 115 В / 230 В айнымалы ток, 24 В тұрақты ток
Ток шығысының стандарты:	0/2–10 мА, 0–5 мА, 0/4–20 мА, 0/4–10/12–20 мА
Импульс шығысы:	1-каналдық стандартты белсенді, 24 В, оптосыйғызғыш
Сыртқы нөлге оралу:	Ия
Сыртқы жалпылауыштың қайта орнатылуы:	Ия
Алға/артқа есептеу:	Ия
Деректер байланысы:	RS485, PROFIBUS DP
Коммуникациялық протокол:	ASCII, PROFIBUS DP, HART-Protocol®
Сұйықтық бақылауы:	Стандартты, DN 10 [3/8″] бастап
Өзін-өзі бақылау/диагностика:	Ия
Жергілікті дисплей / жалпылау:	Ия
Ағыс ауқымдары:	2, автоматты немесе сыртқы ауысу
Алдын ала орнатылған санағыш:	Контактілік кіріс арқылы БАСТАУ/ТОҚТАТУ, контактілік шығыс арқылы тоқтату
Тығыздықты түзету:	Иә, қолмен енгізу (жалпылаушы/дисплей салмақ бірліктерінде)
Корпус:	Саңылауға орнатылады
Қоршаған орта температурасы:	–25°C / –10°C ден +60°C дейін
Сұйықтық температурасы:	-25°C / -10°C-ден +130°C / +180°C-ге дейін
Сақтау температуры:	-25°C тан +70°C дейін

СИПАТТАМА

MAG-XM 50XM2000 түрлендіргіш электромагниттік расходомердің біріншілік құрылғысынан ағыс жылдамдығына пропорционалды сигналдарды жиілікке пропорционалды импульстарға (масштабталған немесе масштабталмаған шығыс) және ток шығысына өңдейді.

Qollanysu oblasttarı

Су өңдеу және коммуналдық инженерлік: су қоймаларындағы ағыс бақылауы, өндірістік қалдық суларды тазарту қондырғыларындағы кіріс пен шығыс өлшеуі, сондай-ақ қалдық шаң-тозаңның ағысын бақылау.

Химиялық және мұнай-химия өнеркәсібі: қышқылдар, сілтілер және тұздар сияқты коррозиялық ерітінділерді тасымалдау үшін процестік басқару.

Қағаз және целлюлоза зауыттары: қағаз массасы, қара сұйықтық және жасыл сұйықтық сияқты жоғары концентрациялы, талшықты сұйықтықтарды дәл өлшеу.

Тамақ өнеркәсібі және сусындар: сүт өнімдері, сусындар және сұйық тамақ өнімдері үшін партиялық толтыру мен өндіріс сызығындағы пропорционалды басқару (гигиеналық қосылу қажет).

Металлургия және қазбалар: қазбалардағы қоспаларды тасымалдау және суыту суының айналым жүйелері.

Орнату

Трансформаторды орнату орны вибрациядан толығымен бос болуы керек. Көрсетілген температура шектері -25 °C және +60 °C сақталуы тиіс. Ағыс өлшегіштің негізгі бөлігі мен трансформатор арасындағы максималды сигнал кабелінің ұзындығы 200 м-ге дейін шектелген1). Бюроға ресми рұқсат берілген ЭМҚ конструкциялары үшін (көлемдік ағыс интеграторлары) максималды кабель ұзындығы 100 м құрайды. Сонымен қатар, трансформаторды орнату орны тікелей күн сәулесіне ұшырамауы керек.

Егер айналадағы ортаның температурасы +60 °C-тан асып кетсе, LC-дисплейдің оқылуы бұзылады. Сонда технологиялық ақпаратты оқу мүмкін болмайды. Егер тікелей күн сәулесінен қашықтау мүмкін болмаса, күн қорғағыш орнатылуы керек.
