IMSET01 Оқиғалар тізбегін уақыттау модулі, Қытай IMSET01 Оқиғалар тізбегін уақыттау модулі өндірушілері, тұтынушылары, зауыты

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	IMSET01
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Параметр	Мәні
Модель	IMSET01
Сипаттама	Оқиғалар тізбегін уақыттау модулі
Өлшем	3,7×31,2×17,6 см
Салмағы	0,38 кг
Орнату	Стандартты модуль орнату құрылғысында бір слотты алады
Жұмыс шамамен температура	0°–70°C (32°–158°F)
Салыстырмалы ылғалдылық	5%–95% (55°C-қа дейін); 70°C-та 5%–45% (конденсацияланбаған)
Ластану дәрежесі	1
Биіктік	Теңіз деңгейінен 3 км (1,86 миля) биіктікке дейін
Ауа сапасы	Коррозияға төзімді емес
CE белгісі	Symphony шкафына орнатылған кезде сәйкес келеді; EMC96 Директивасы 89/336/ЕЕС; EN50082-2 Өнеркәсіптік жалпы иммунитет; EN50081-2 Өнеркәсіптік жалпы эмиссия
Қоректендіру көзі	+5 В тұрақты ток, ±5% (типік 350 мА)
Микропроцессор	16 бит, 10 МГц жиілікте жұмыс істейді
Жады	64 кБ ОЖЕ; 64 кБ РОМ
Байланыс	RS-485 уақыт синхрондауы
Сандық кірістер	Кернеу: 24 В тұрақты ток, 48 В тұрақты ток, 125 В тұрақты ток, 120 В айнымалы ток; Ток (типік): 5 мА (24 В тұрақты ток), 4 мА (48 В тұрақты ток), 4 мА (125 В тұрақты ток), 5 мА (120 В айнымалы ток)
Қосу кернеуі (мин.)	21,6 В тұрақты ток, 43,2 В тұрақты ток, 112,5 В тұрақты ток, 108 В айнымалы ток
Өшіру кернеуі (макс.)	10 В тұрақты ток, 20 В тұрақты ток, 50 В тұрақты ток, 50 В айнымалы ток
Минималды қосу кернеуіндегі ең жоғары кіріс тогы	4 мА (21,6 В тұрақты ток), 4,4 мА (43,2 В тұрақты ток), 3,2 мА (112,5 В тұрақты ток), 4 мА (108 В айнымалы ток)
Ең жоғары өшіру кезіндегі сорылу тогы	1,5 мА
Жауап уақыты (типік)	Тұрақты ток бойынша жылдам: 1,1 мс; Тұрақты ток бойынша баяу: 18 мс; Айнымалы ток бойынша: бірінші оң жарты циклдан кейін 5 мс
Оқшаулау	каналдан жүйеге дейін: 1000 В тұрақты ток/тұрақты ток немесе айнымалы ток әсер ететін кернеу; Каналдан каналға дейін: 350 В тұрақты ток/тұрақты ток немесе айнымалы ток әсер ететін кернеу
Ток кернеуінен қорғау	IEEE-472-1974 стандартына сәйкес келетін кернеу шығысын көтеру қабілетін қанағаттандырады

Сипаттама

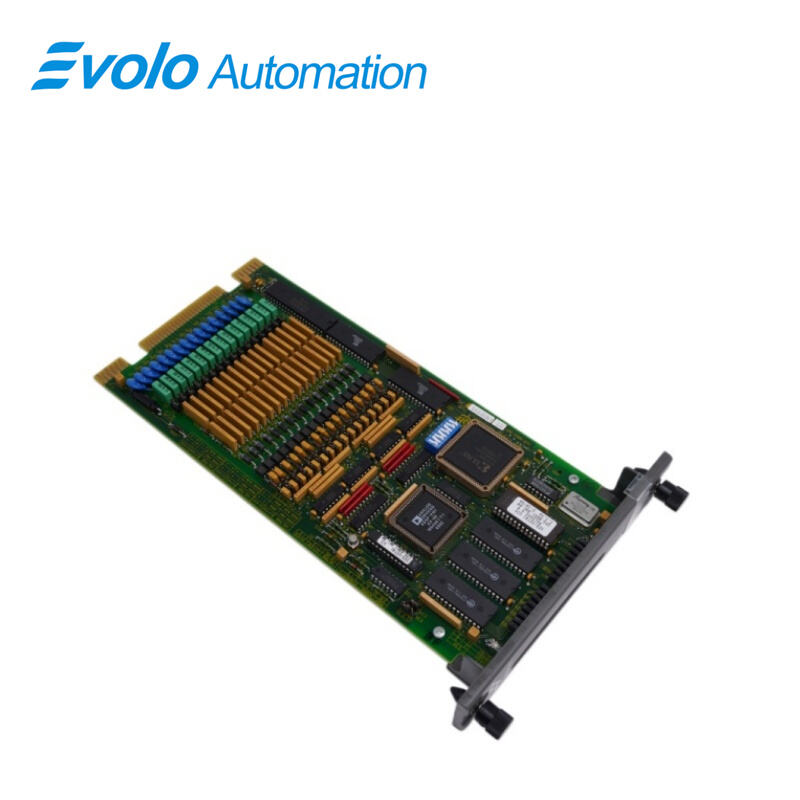

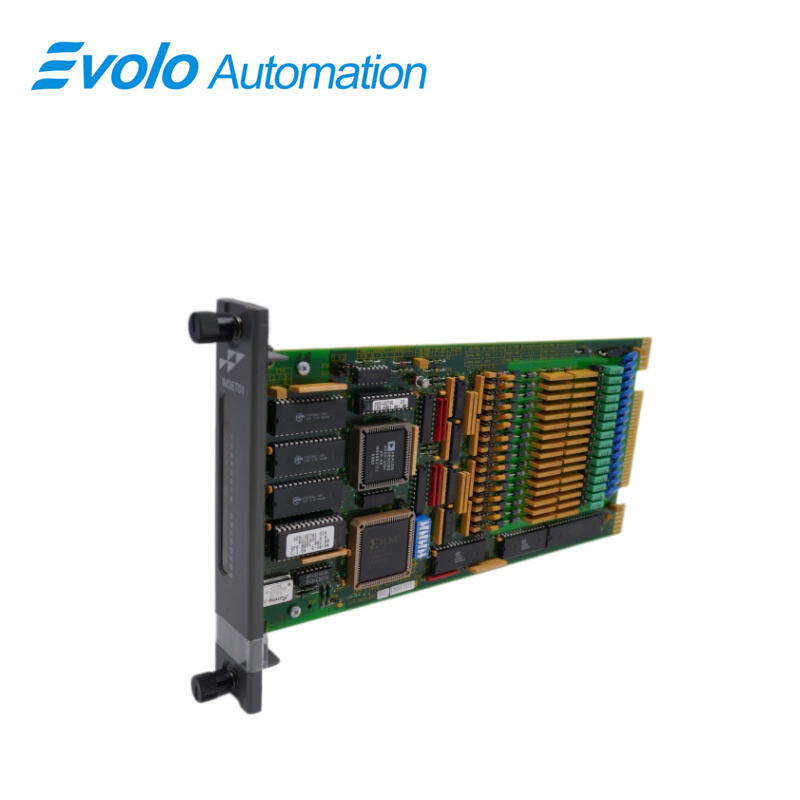

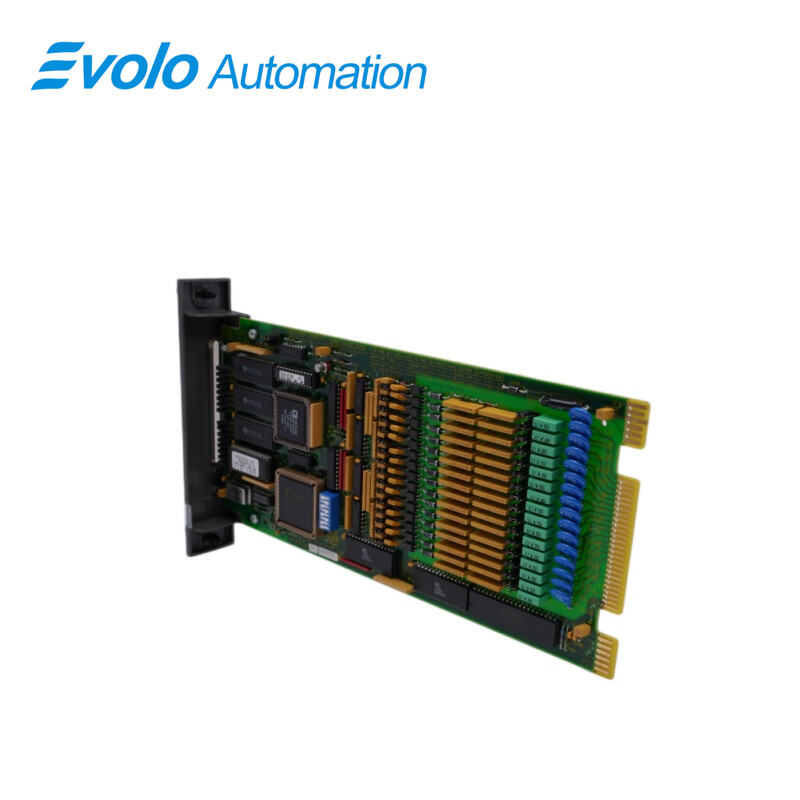

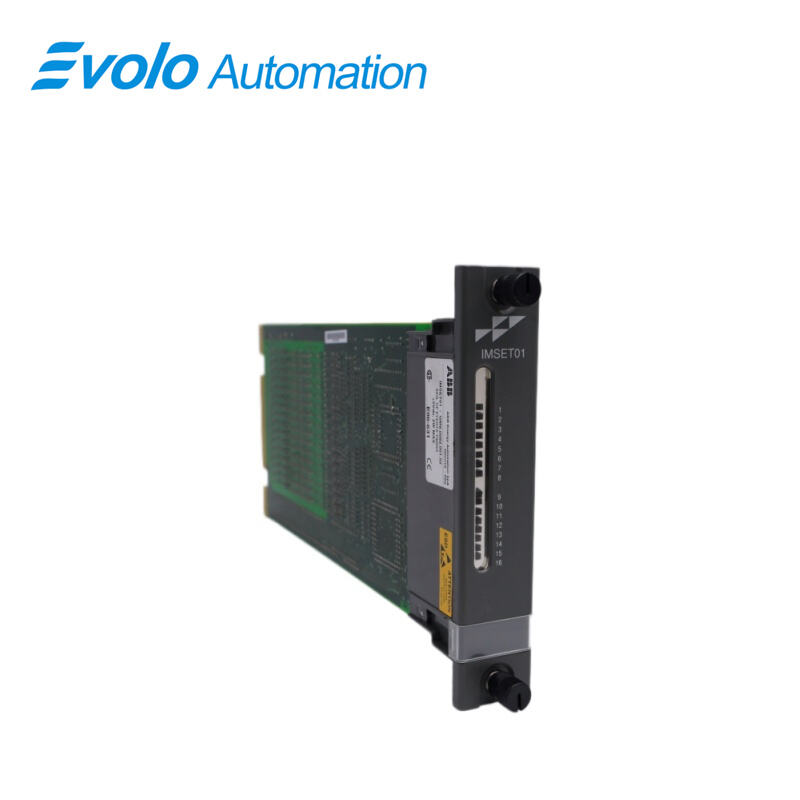

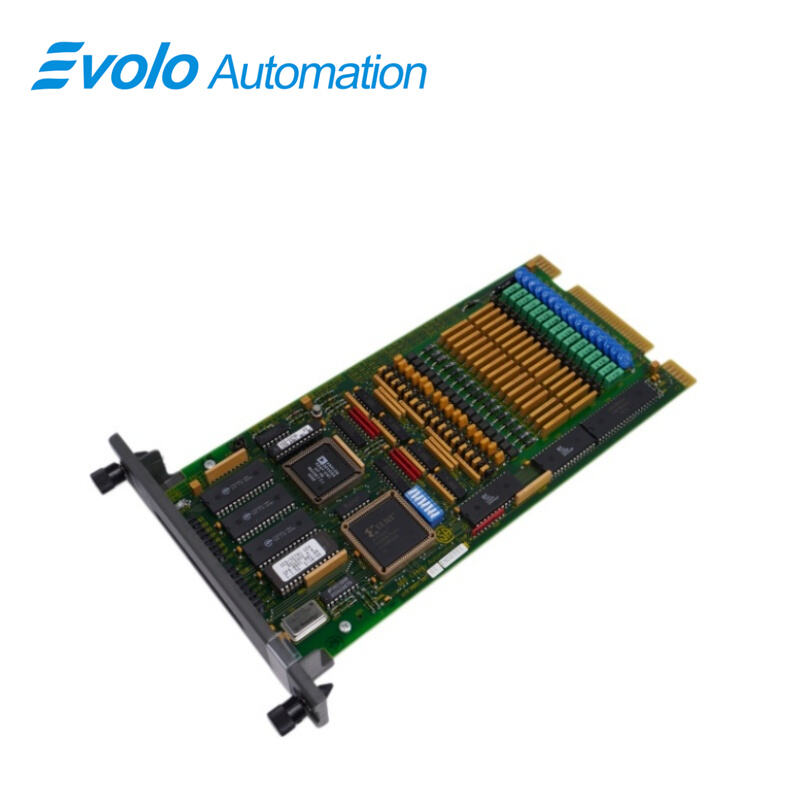

IMSET01 Оқиғалар ретінің уақытша модулі 16 цифровой өрістік кірістерін өңдей алады және INTKM01 модулімен берілетін уақыт синхрондау байланысының ақпаратын қабылдайды және декодтайды (Harmony бақылаушысы үшін). Бақылаушы функция коды 241-ді (DSOE деректер интерфейсі) IMSET01 модулінен INSEM01 модуліне SOE деректерін беру үшін, ал функция коды 242-ні (SOE цифрлық оқиға интерфейсі) IMSET01 модулінің кіріс каналдарын конфигурациялау мен оларға қатынау үшін қолданады. Әрбір канал оптикалық түрде изоляцияланған және әрбір канал 24 В тұрақты ток, 48 В тұрақты ток, 125 В тұрақты ток және 120 В айнымалы ток кірісі үшін жеке бағдарлануы мүмкін.

Модуль I/O кеңейткіш шинасы арқылы өзінің Harmony бақылаушысымен байланысады. Бір I/O кеңейткіш шина сегментінде тек бір IMSET01 модулі ғана жұмыс істей алады. Модуль кабелі NTST01 және NTDI01 аяқтау құрылғыларына қосылады.

Қолданбалар

Үлкен қуатты генерация: Инцидентті еске түсіру (SER): Бу қазанының (MFT) тоқтауы, турбина тоқтауы немесе генератордың жұмысының бұзылуы жағдайында IMSET01 жүзден астам қосу-ажырату әрекеттерінің (мысалы, реле тұйықталуы мен клапандардың жабылуы) дәл синхрондалған уақыт белгілерін қамтамасыз етеді, ол инженерлерге "бірінші тревога" (бастапқы ақаудың көзі) анықтауға көмектеседі.

Трансформаторлық подстанциялардың автоматтандырылуы: Жоғары кернеулі өшіргіштер мен қорғаныс релелерінің әрекеттерінің уақыт әрекетін бақылайды, бұл желінің қауіпсіздігін қамтамасыз етеді.

Мұнай мен газ кәсіпорындары: Авариялық тоқтату жүйелері (ESD): Мұнай өңдеу зауыттарында немесе табиғи газдың қысымын көтеру станцияларында авариялық тоқтату логикасы іске қосылған кезде қысымдық ауыстырғыштар мен өрт детекторлары сияқты сенсорлардың әрекеттерінің ретін жазып алады, кейіннен қауіпсіздік бойынша сәйкестікті тексеру үшін.

Үлкен металлургиялық және қазбалық кәсіпорындар: Жоғары жылдамдықты домалақтау станоктарында миллисекунд деңгейіндегі логикалық кешігулерге байланысты жабдық зақымдануын болдырмау үшін күрделі механикалық блоктаулар мен гидравликалық қорғаныс әрекеттерін бақылайды.

Химиялық зауыттар: Химиялық реакциялардың бақысыз жүруі сияқты авариялық жағдайларда маңызды реакторлардың блоктау логикасын бақылайды және дәл деректер байланысын талдайды.

Пайдалылық

Жетілдірілген жүйе талдауы: Уақыт белгілерімен қамтамасыз етілген толық оқиға деректері тежегіштерді анықтауға, өндіріс ағынын оптималдауға және жалпы жүйе өнімділігін арттыруға көмектеседі.

Тұрақты ақауларды жою әдістерінің жақсартылуы: Дәл жазылған оқиғалар түбірлік себептерді талдауды жеделдетеді, тоқтату уақытын азайтады және мәселелерді тиімдірек шешуге мүмкіндік береді.
