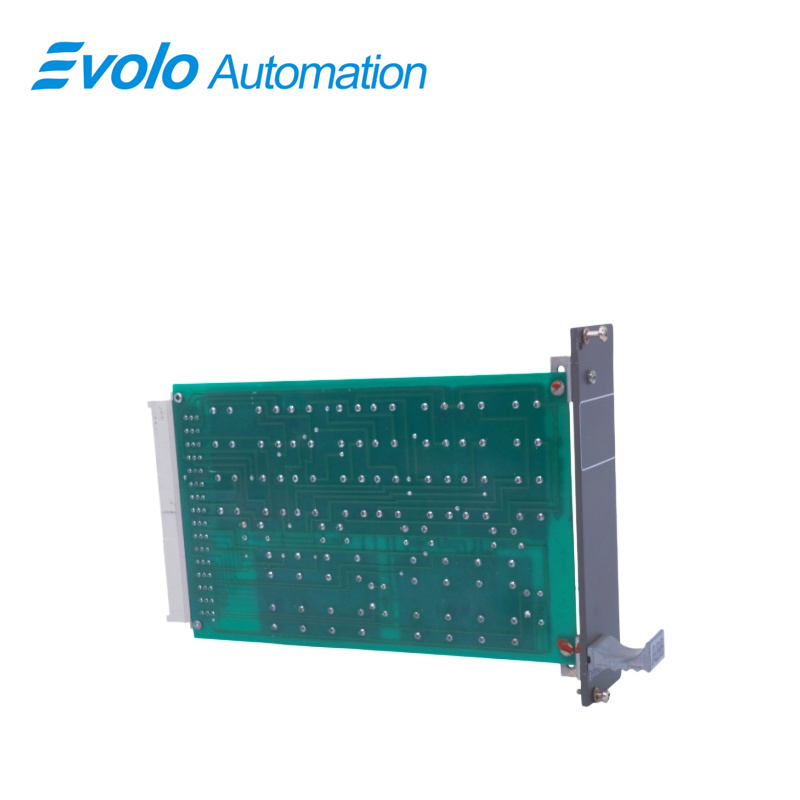

89AR30 Реле блогы, Қытай 89AR30 Реле блогы өндірушілері, тәжірибелік көрсеткіштер, зауыт

Шолу

Шығу орны:	Швеция
Бренд атауы:	АББ
Модель нөмірі:	89AR30
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Модель:	89AR30
Салмағы:	0,42 кг
Абғайы:	4×19,7×12,8 см
Қабылдау түрі:	Реле блогы
Тақта өлшемі:	3 бірлік, 2 бөлім, 160 мм тереңдік
Коннектор стандарты:	DIN 41 612

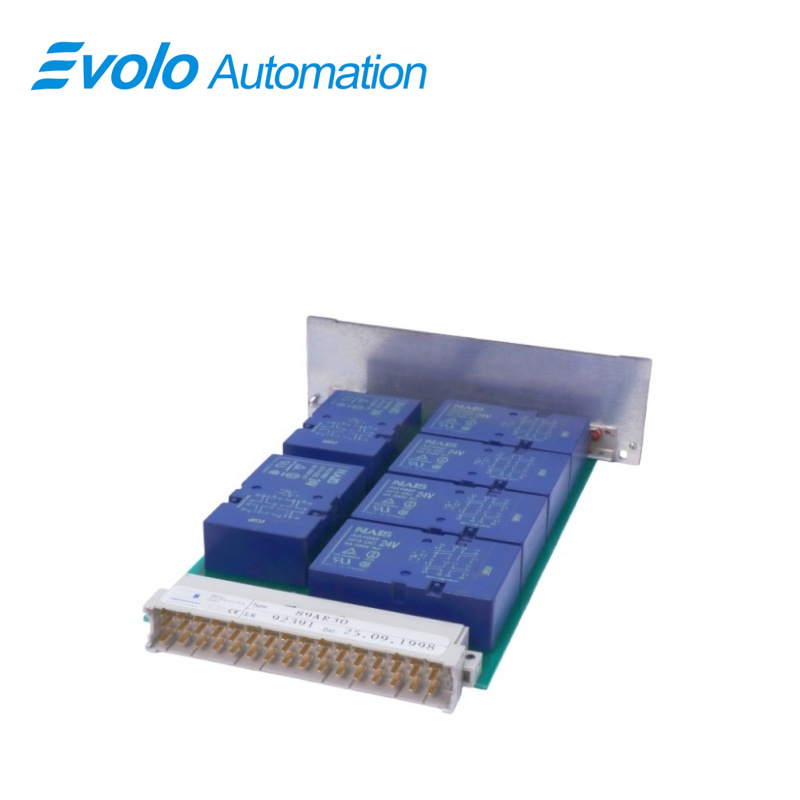

Көйлек түрі:	1 × 48-шықтықты шеттік коннектор (F типі, X11 коннекторы)
Жұмыс кернеуі (релелер үшін):	+24 В тұрақты ток
Қуат шығыны:	3 Вт
Таңдау кернеуі (20°C):	≥ 18 В
Тоқтау кернеуі (20°C):	≤ 3,6 В
Орамның кедергісі (20°C):	1152 Ом ±10%
Ауысу кернеуі:	60 В
Ауысу тогы:	≤ 2 А
Ауысу қуаты:	≤ 120 Вт
Таңдау уақыты:	< 30 мс
Тоқтату уақыты:	< 20 мс
Секіру уақыты:	< 1 мс

Сипаттама

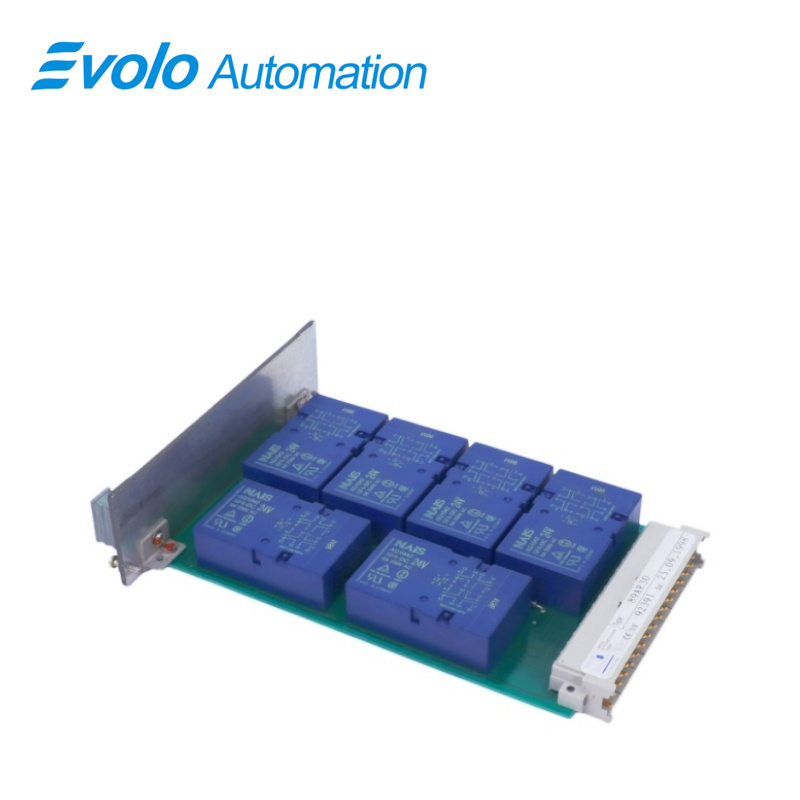

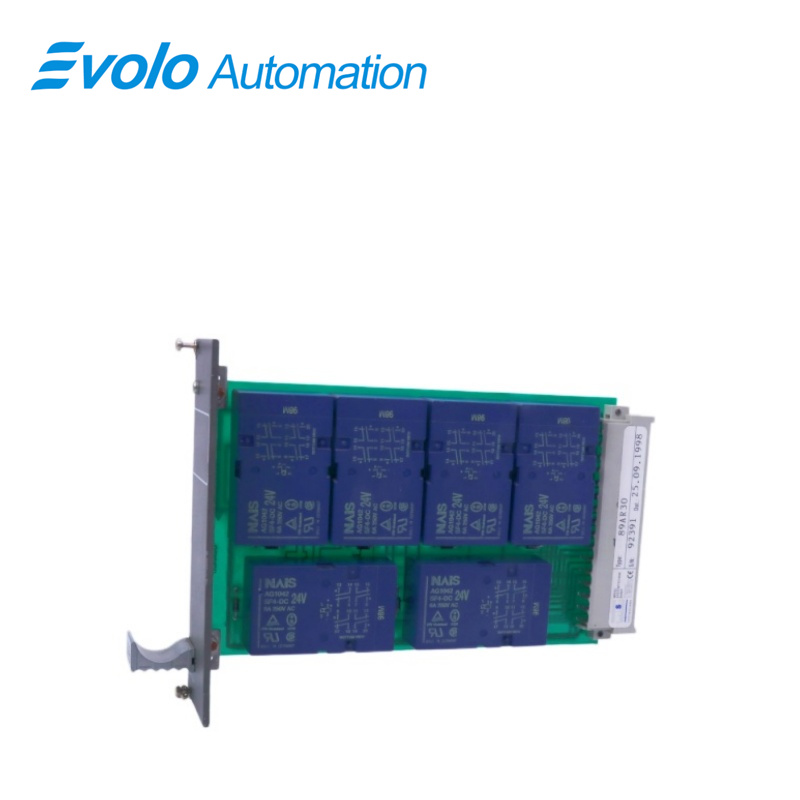

The 89AR30 Реле блогында сынақтан өткен релелер *) оң бағытталған тұйықталған контакттармен жабдықталған. K1, K2, K3 релелерінің контакттары екі тізбекте топталған және ашық тізбек принципі бойынша (сыртқы қоспалар B18–B20) 2-ден-3-ке сәйкес қосылған. Көмекші контакттар жеке реле орындарын сұрау үшін қолданылуы мүмкін. K4, K5 және K6 релелері еркін қолжетімді. Мысалы, K4 белгілі бір қорғаныс тізбегінің авариялық тоқтату батырмасы үшін қолданылуы мүмкін — бұл жағдайда тізбектің жабық немесе ашық принципі негізінде болуы мүмкін. Осы жағдайда қажетті қоспалар шеттік коннекторға орналастырылуы керек.

Қолданбалар

Жылу электр станциялары: Турбина басқару жүйесінде (TSI/ETS) авариялық тоқтатуды орындайтын маңызды шығыс релесі ретінде қызмет етеді.

Қалдықтарды энергияға айналдыратын электр станциялары: Генератор қорғаныс тізбегін бақылау.

Комбинирленген циклды электр станциялары: Күрделі таратылған басқару жүйелерінде (DCS) қуатты тарату мен сигналдарды изоляциялау үшін жауапты.

Химиялық зауыттар: Маңызды жоғары кернеулердің электрлік блоктау қорғауы үшін қолданылады.

Балқыту зауыттары: Ірі сорғыш қондырғылар немесе қуат жүйелері үшін қауіпсіздік қорғау тізбегі.

Бәсекелестік артықшылық

Модуль алты реле қамтиды, оның үшеуі пайдаланушының нақты қажеттіліктеріне сәйкес қосылуы мүмкін. Басқа релелердің контактілері «2-ден-3» схемасы бойынша қосылған.

Жиі қойылатын сұрақтар

Q: Неден 89AR30 ?
Ж: Бұл реле блогы.

С: Оның қанша басқару сигналы бар? 89AR30 қолдау көрсетіледі ме?
Ж: Бұл екі каналды блок, онда ішкі тұрғыдан алты реле орналасқан. K1–K3 дауыс беру схемасын құрады, ал K4–K6 тәуелсіз пайдаланылуы мүмкін.

С: «Мәжбүрленген бағытталған контакт» деген не? 89AR30 ?
Ж: Бұл қауіпсіздік дизайны. Егер қалыпты ашық контактілер біріктірілсе, қалыпты жабық контактілер жабыла алмайды, сондықтан ақауларды анықтау қамтамасыз етіледі.

Сұрақ: Осы 89AR30 тікелей 220 В-тық электромагниттік клапанды басқаруға бола ма?
Ж: Иә, оның контактілерінің номиналды тогы 16 А-ге дейін жетеді, бұл көптеген өнеркәсіптік деңгейдегі электромагниттік клапандардың қосылу тогын қамтамасыз етуге жеткілікті.

Сұрақ: K4 реле қай жағдайларда 89AR30 әдетте қолданылады?
Жауап: K4 көбінесе «авариялық тоқтату батырмасы» қорғаныс тізбегіне тағайындалады және ашық немесе тұйық тізбек принциптерін қолдайды.
