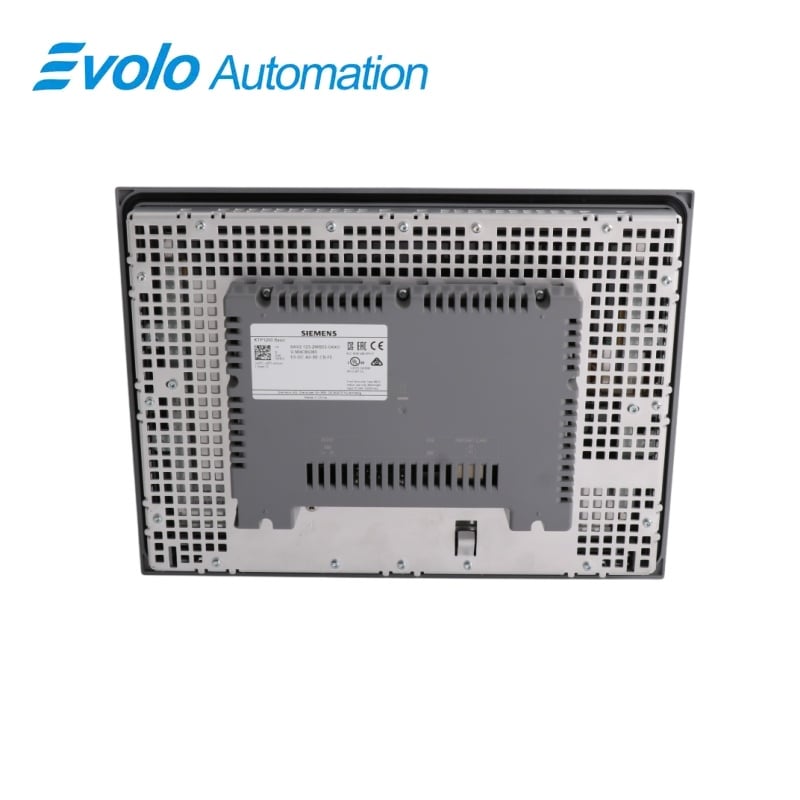

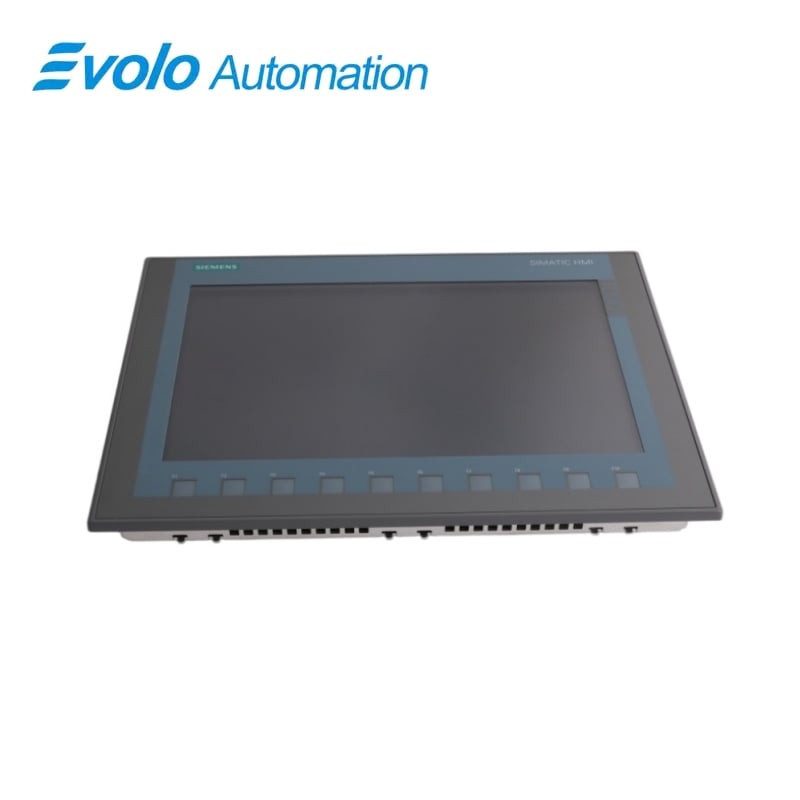

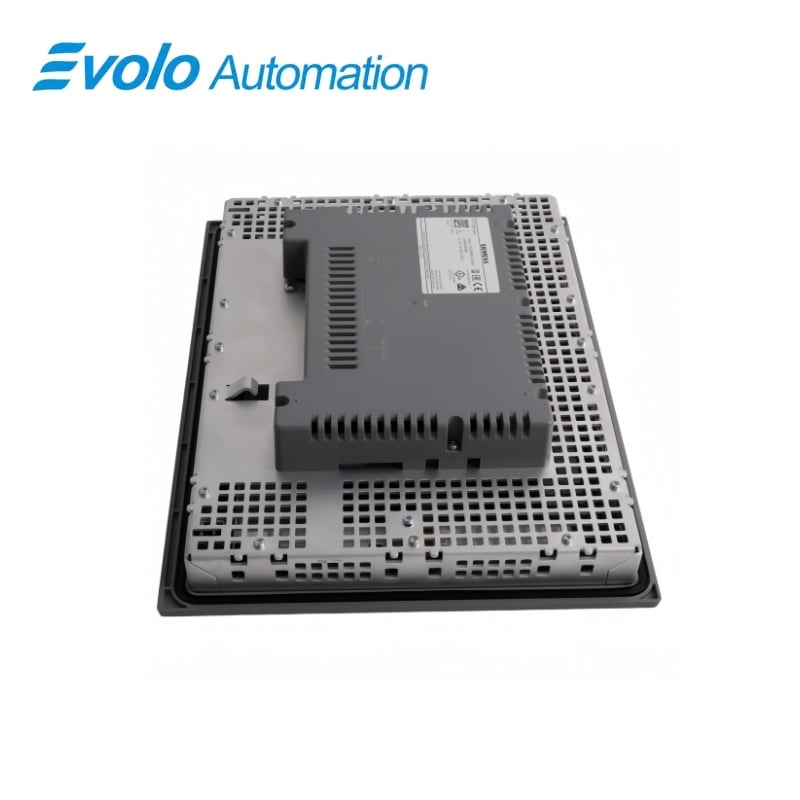

Pannello a colori base KTP1200 HMI Siemens SIMATIC 6AV2123-2MB03-0AX0
Produttore: Siemens
Condizione: Nuovo di zecca
Tempi di consegna: Disponibile a magazzino
Origine: Germania
Garanzia: 12 mesi
Email: [email protected]
whatsApp: +86-18150117685
- Panoramica
- Panoramica prodotto
- Funzioni principali
- Specifiche ufficiali
- Domande frequenti
- Compatibilità e note sull’ordine
- Modelli più venduti
- Prodotti consigliati
Panoramica
SIEMENS · Pannelli SIMATIC HMI Basic
6AV2123-2MB03-0AX0 SIMATIC HMI KTP1200 Basic Color PN Panel
Il pannello KTP1200 Basic Color PN combina uno schermo TFT widescreen da 12 pollici, operazione tramite tasti e touch, 65.536 colori e un’interfaccia PROFINET.
Panoramica
| Marca | Siemens |
|---|---|
| Modello | 6AV2123-2MB03-0AX0 |
| Tipo di prodotto | pannello operatore PROFINET da 12 pollici con tasti e touch |
| Funzione principale | Fornisce la visualizzazione widescreen delle macchine e l’operazione locale tramite PROFINET |
| Applicazione o serie compatibile | Sistemi di automazione SIMATIC progettati con WinCC Basic V13 o versione successiva |
Identificazione esatta
Verificare carattere per carattere il numero articolo 6AV2123-2MB03-0AX0 e confermare la denominazione completa del pannello SIMATIC HMI KTP1200 Basic Color PN.
Disposizione delle interfacce
Confermare l'alimentazione installata, le porte, i collegamenti di campo e gli accessori richiesti prima del cablaggio della sostituzione.
Controllo configurazione
Conservare il progetto ingegneristico approvato, i parametri di rete e i dati applicativi utilizzati dal sistema installato.
Panoramica prodotto
Il pannello KTP1200 Basic Color PN combina uno schermo TFT widescreen da 12 pollici, operazione tramite tasti e touch, 65.536 colori e un’interfaccia PROFINET.
Il display 1280 x 800 offre un ampio spazio di lavoro per le schermate macchina. I tasti hardware e il touch analogico resistivo consentono l’uso con guanti e l’operazione diretta. La variante PN si integra nelle reti di controller Ethernet compatibili.
Funzioni principali
Visualizzazione widescreen
Il display 1280 x 800 offre un ampio spazio di lavoro per le schermate macchina.
Due metodi operativi
Tasti hardware e supporto per tocco analogico-resistivo per operazioni con guanti e dirette.
Connessione HMI PROFINET
La variante PN si integra con reti di controller Ethernet compatibili.
Specifiche ufficiali
| Tecnologia di visualizzazione | Schermo TFT widescreen con retroilluminazione LED |
|---|---|
| Diagonale dello schermo | 12 in |
| Area di Visualizzazione Attiva | 261,1 x 163,2 mm |
| Risoluzione | 1280 x 800 pixel |
| Colori di visualizzazione | 65,536 |
| MTBF della retroilluminazione a 25 °C | 20.000 h |
| Tecnologia tattile | Analogico resistivo |
| Modalità di Funzionamento | Tasti e tocco |
| Orientamenti di montaggio | Verticale e orizzontale |
| Inclinazione massima senza ventilazione esterna | 35° |
| Alimentazione nominale | 24 V di corrente continua |
| Intervallo di alimentazione ammissibile | 19,2–28,8 V CC |
| Consumo di corrente nominale | 550 ma |
| Baseline di ingegnerizzazione | WinCC Basic V13 o versione successiva |
| Interfaccia di comunicazione | PROFINET |
| Memoria esterna | Supporto USB |
Domande frequenti
Cosa deve verificare un ingegnere riguardo alla tecnologia del display prima di sostituire il modello 6AV2123-2MB03-0AX0?
Confermare il display TFT widescreen con retroilluminazione a LED e confrontarlo con l’hardware installato, il cablaggio e la configurazione salvata prima della rimozione.
Come deve essere abbinata la diagonale dello schermo durante la messa in servizio del modello 6AV2123-2MB03-0AX0?
Utilizzare 12 pollici, quindi mantenere l’interfaccia corrispondente, le impostazioni del progetto e dei parametri durante la messa in servizio.
Il modello 6AV2123-2MB03-0AX0 è adatto quando il progetto richiede l’area attiva di visualizzazione indicata?
Supporta 261,1 x 163,2 mm; l’intero sistema deve inoltre soddisfare i requisiti elettrici, meccanici e ingegneristici.
Quale controllo di installazione si applica alla risoluzione del modello 6AV2123-2MB03-0AX0?
Verificare una risoluzione di 1280 x 800 pixel, completare i relativi controlli di cablaggio o configurazione e registrare il risultato prima dell’avviamento.
È possibile sostituire il modello 6AV2123-2MB03-0AX0 senza aver confermato i colori del display?
No. Confermare il valore 65.536 insieme alla disposizione dei connettori e alle impostazioni del progetto prima di approvare una sostituzione.
Perché il valore MTBF della retroilluminazione a 25 °C è rilevante durante l'integrazione del modello 6AV2123-2MB03-0AX0?
La condizione richiesta è di 20.000 h; una discrepanza può impedire la comunicazione, il controllo corretto o il funzionamento sicuro.
Quali test devono essere eseguiti sulla tecnologia touch dopo l'installazione del modello 6AV2123-2MB03-0AX0?
Verificare il funzionamento con tecnologia resistiva analogica, analizzare i dati di diagnostica e completare tutti i controlli funzionali e di sicurezza richiesti prima della messa in servizio.
Compatibilità e note sull’ordine
Elenco di compatibilità
- Abbinare la tecnologia del display (TFT widescreen con retroilluminazione LED) al sistema installato.
- Verificare la diagonale dello schermo (12 pollici) prima di modificare cablaggi o configurazioni.
- Effettuare il backup di tutti i dati disponibili relativi a progetto, parametri e rete, quindi completare i controlli funzionali e di sicurezza richiesti.
