Scheda di terminale contatti eccitatrice IS200ECTBG1A

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IS200ECTBG1A
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Rapido dettaglio

Descrizione

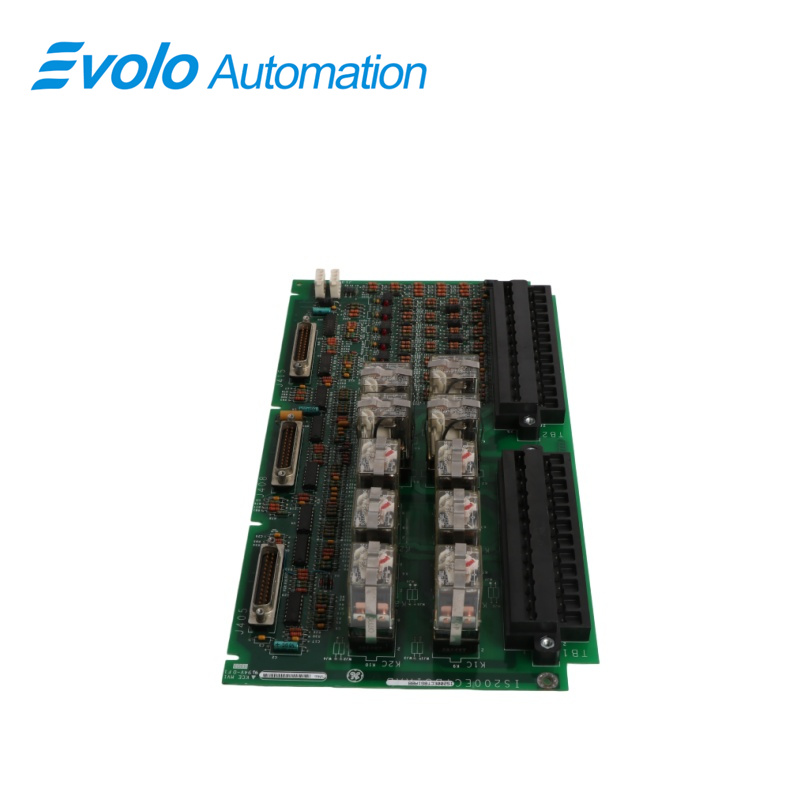

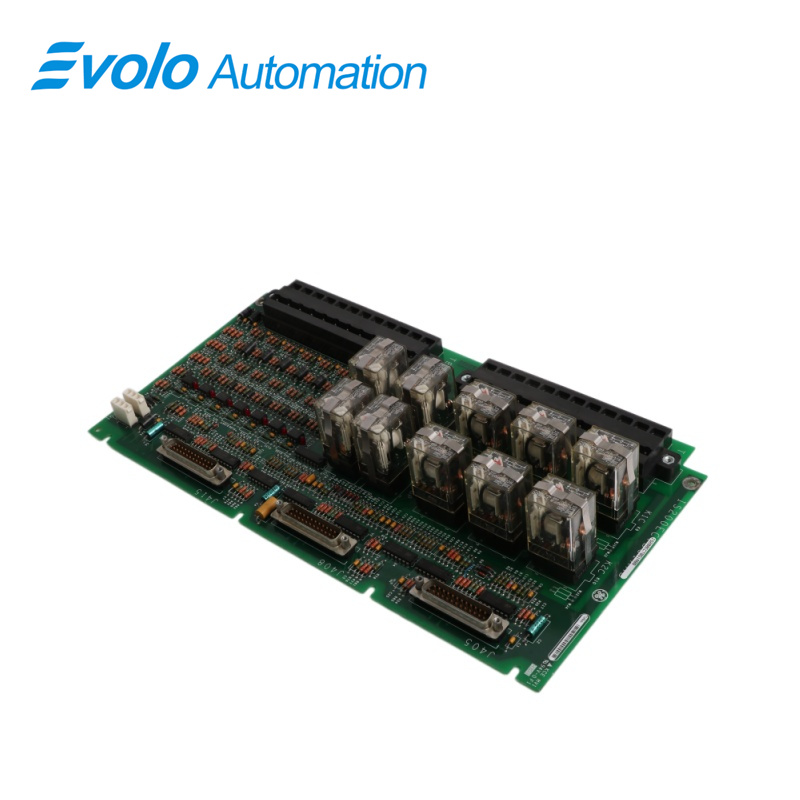

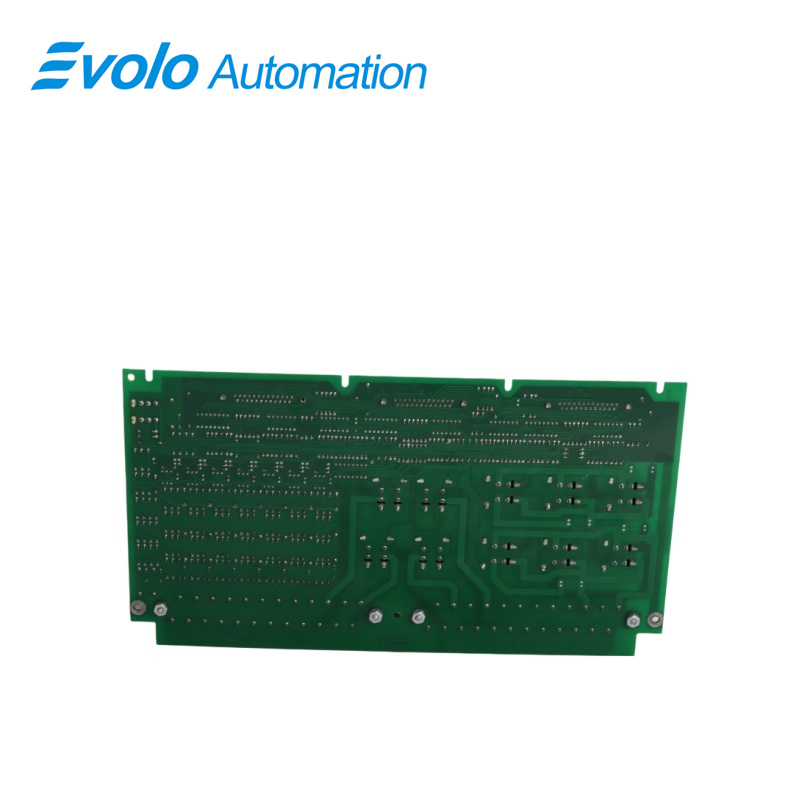

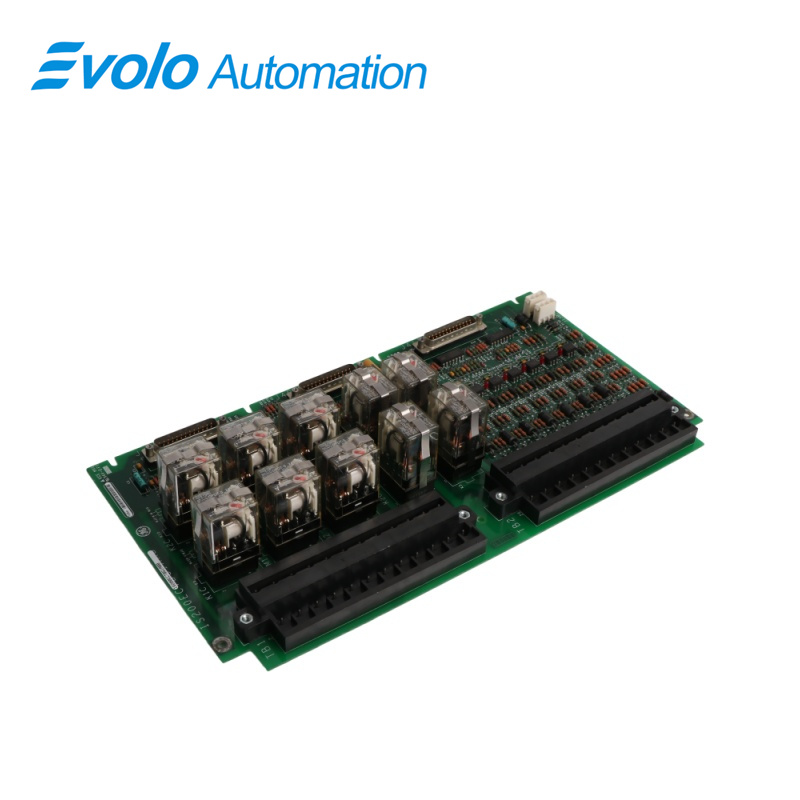

La scheda IS200ECTBG1A è una scheda di terminale per contatti eccitatrici progettata e prodotta da General Electric come parte della serie EX21000, utilizzata nei sistemi di controllo dell’eccitazione delle turbine a gas GE. La scheda di terminale IS200ECTB supporta le uscite e le entrate di contatto di eccitazione del sistema di controllo dell’eccitazione EX2100. Esistono due versioni: la scheda ECTBG1 è utilizzata esclusivamente nel controllo ridondante, mentre la scheda ECTBG2 è utilizzata esclusivamente nel controllo semplice (simplex). Ciascuna scheda dispone di due uscite di trip utilizzate per comandare un blocco cliente gestito dalla scheda EMIO. Inoltre, la scheda EMIO si occupa di quattro uscite di contatto di tipo Form-C ad uso generale. La scheda ECTB monitora sei ingressi di contatto ausiliari alimentati («bagnati») con 70 V cc. Inoltre, vengono forniti sia il monitoraggio sia l’alimentazione a 70 V cc per gli ingressi di contatto 52G e 86G. L’alimentazione è fornita sia dal controller M1 che dal controller M2 per il controllo ridondante.

Dati applicativi

I relè di interruzione nei controller M1, M2 e C sono K1 e K2. I relè a scopo generale sono K1GP, K2GP, K3GP e K4GP. Due viti fissano il morsettiera TB1 e TB2, ed è possibile rimuoverle. I cavi verso la scheda di backplane EBKP per il collegamento alle schede EMIO M1, M2 e C sono connessi mediante tre connettori sub-D a 25 poli, rispettivamente J405, J408 e J415. Le spine J13M1 e J13M2 provenienti dall’alimentatore delle unità M1 e M2 forniscono una tensione continua di 70 V per l’umidificazione dei contatti.

Caratteristica

USCITE DEI RELÈ DI INTERRUZIONE:

Due relè di interruzione, spesso utilizzati come driver per il blocco cliente, sono controllati da ECTBG2, che è comandato dall’EMIO nel modulo M1. Il controller M1 fornisce 24 V cc ai driver dei relè. Fare riferimento alla scheda di terminazione Simplex, ECTBG2, nell’illustrazione precedente. Un relè viene utilizzato per comandare ciascun blocco cliente e impiega due contatti normalmente chiusi in parallelo. I relè sono contrassegnati come K1M1 e K2M1 sulla scheda. I tre ingressi comandano tre relè per regolare un circuito di votazione a contatti 2-su-3 per il funzionamento di controllo ridondante con ECTBG1.

USCITE RELÈ A USO GENERALE:

Quattro uscite di relè a scopo generale sono gestite dall'ECTBG2. Il controller M1 fornisce 24 V cc agli attuatori dei relè. Ogni uscita relè è di tipo Form-C e dispone di terminali comuni, normalmente aperti e normalmente chiusi. Questi terminali sono collegati all'alimentazione fornita dal cliente, tipicamente 125 V cc. I relè sono contrassegnati sulla scheda con le sigle K1GP, K2GP, K3GP e K4GP. I tre ingressi sono sottoposti a votazione nell'attuatore del relè, che alimenta la singola bobina, per garantire il funzionamento ridondante insieme all'ECTBG1.

INGRESSI CONTATTO:

In entrambi gli scenari, semplice e ridondante, gli ingressi di contatto vengono utilizzati in modo analogo; tuttavia, nel controllo ridondante gli ingressi vengono distribuiti ai controller M1, M2 e C. Nel controllo semplice è collegato soltanto il controller M1. L’ECTB opera e monitora sei ingressi ausiliari di contatto forniti dal cliente, utilizzando una tensione continua di 70 V proveniente dai connettori. L’isolamento mediante resistore e l’alimentazione dei contatti sono presenti sui connettori J13M1 e J13M2. È possibile un intervallo di tensione di bagnatura compreso tra 63 e 84 V in corrente continua. Lo stato del contatto viene monitorato. Un LED rosso viene pilotato dal segnale risultante, che viene inoltre distribuito ai controller M1, M2 e C.

Domande frequenti

Come verificare prezzo e disponibilità per IS200ECTBG1A?

Contattare John Yang per le vendite al numero +86-18150117685 oppure richiedere un preventivo.

Quali opzioni di pagamento accettate? di IS200ECTBG1A?

Il bonifico bancario è il metodo di pagamento preferito. Per ulteriori opzioni di pagamento, contattarci.

Come viene imballato l’IS200ECTBG1A per la spedizione da parte vostra?

I componenti vengono inseriti in buste antistatiche e imballati con sicurezza in scatole ESD, ammortizzate con schiuma ESD progettata per proteggere i componenti elettrici.

L'IS200ECTBG1A è nuovo di zecca o rigenerato?

È nuovo di zecca e viene fornito con una garanzia di un anno.

Quanto tempo occorre perché l'IS200ECTBG1A arrivi dopo che avrò effettuato l'ordine?

Una volta confermato il pagamento, procediamo immediatamente alla spedizione. La consegna richiede generalmente da 3 a 5 giorni dalla Cina alla vostra località.
