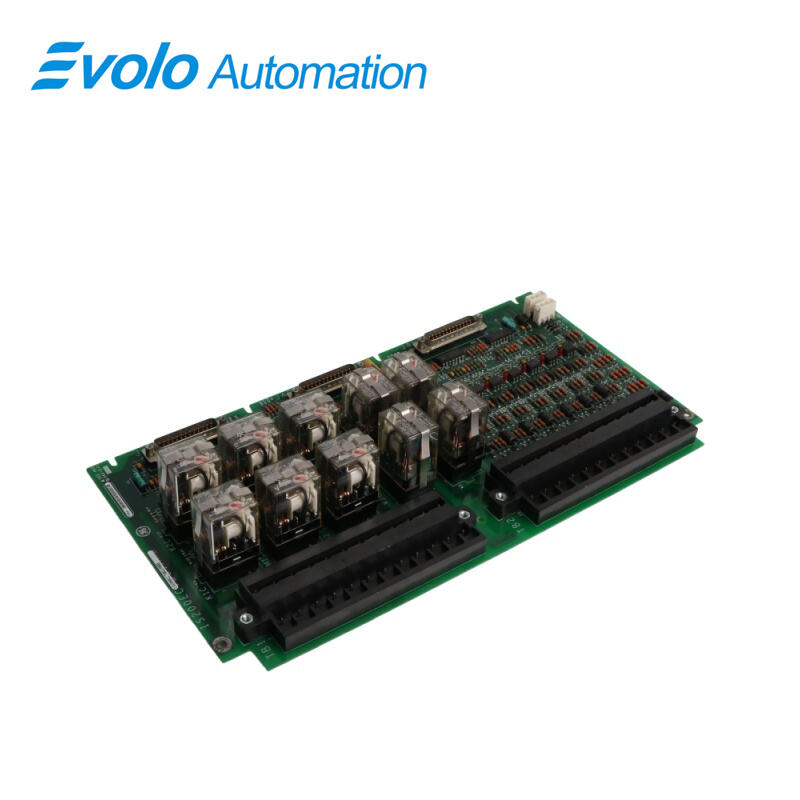

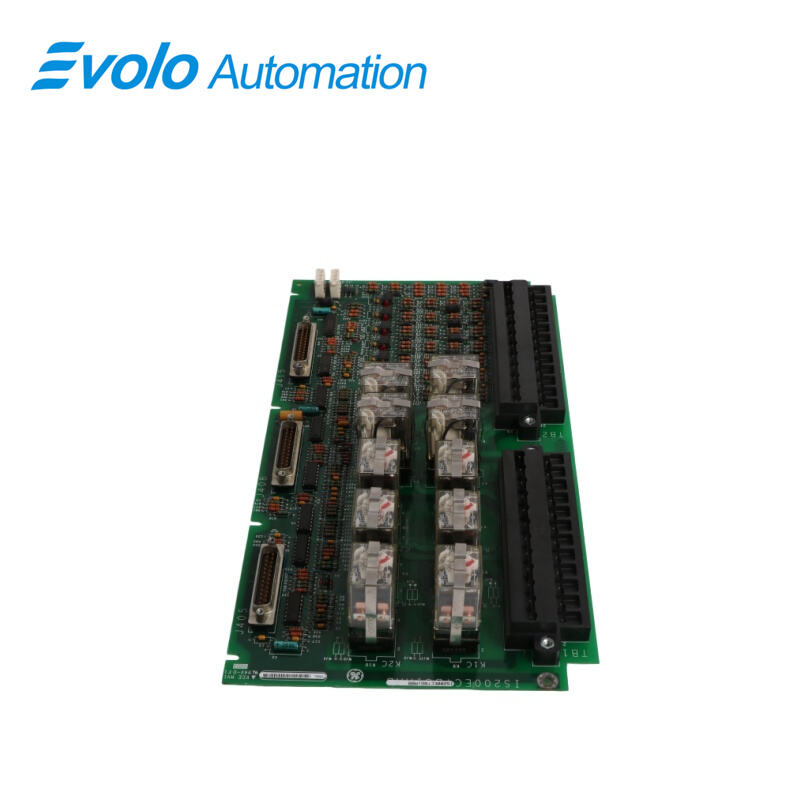

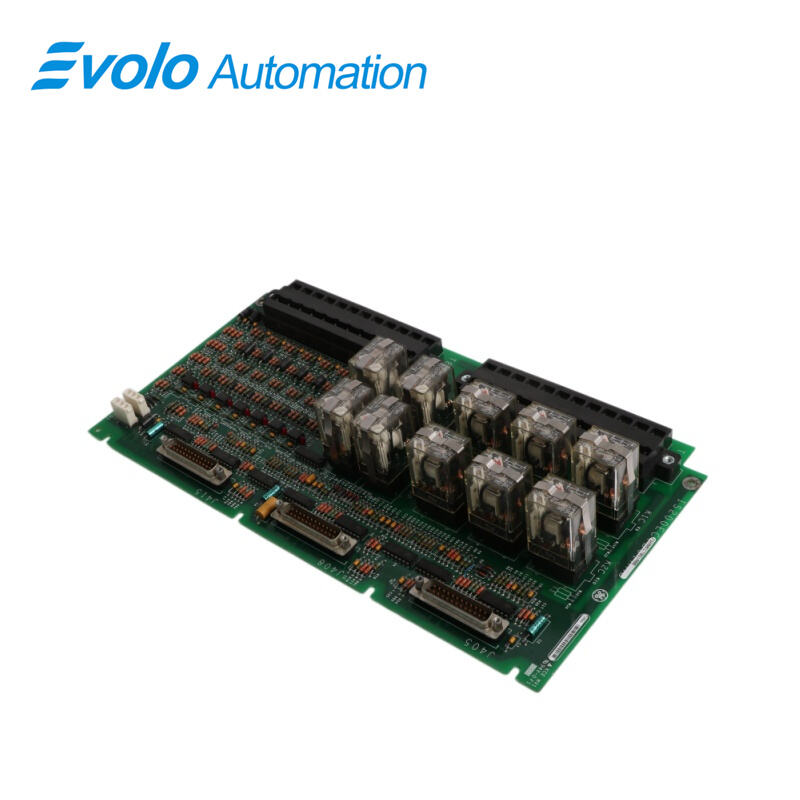

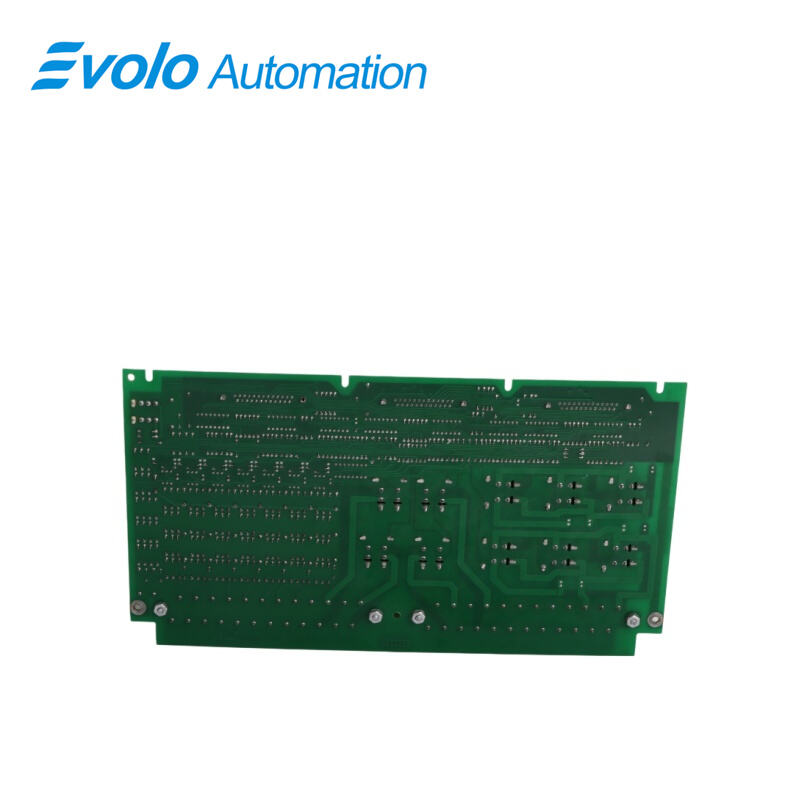

برد ترمینال تماس محرک IS200ECTBG1A

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200ECTBG1A
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

IS200ECTBG1A تابلوی اتصال تماس مُحرِک است که توسط شرکت جنرال الکتریک به‌عنوان بخشی از سری EX21000 طراحی و ساخته شده و در سیستم‌های کنترل توربین گازی محرک GE استفاده می‌شود. تابلوی اتصال IS200ECTB خروجی‌ها و ورودی‌های تماس محرک سیستم کنترل محرک EX2100 را پشتیبانی می‌کند. دو نوع متفاوت از این تابلو وجود دارد: تابلوی ECTBG1 صرفاً در کنترل با قابلیت اطمینان بالا (رداندانت) و تابلوی ECTBG2 صرفاً در کنترل ساده (سیمپلکس) به‌کار می‌رود. دو خروجی قطع (Trip) روی هر تابلو برای فعال‌سازی قفل‌شدن مشتری (Lockout) استفاده می‌شوند که توسط تابلوی EMIO مدیریت می‌گردد. علاوه بر این، تابلوی EMIO مسئولیت چهار خروجی تماس عمومی از نوع Form-C را بر عهده دارد. تابلوی ECTB شش ورودی تماس کمکی را نظارت می‌کند که با ولتاژ مستقیم ۷۰ ولت (wetted) تغذیه می‌شوند. همچنین نظارت و تأمین توان ۷۰ ولت مستقیم برای ورودی‌های تماس ۵۲G و ۸۶G نیز انجام می‌شود. تغذیه تابلو در حالت کنترل رداندانت از طریق هر دو کنترلر M1 و M2 انجام می‌گیرد.

داده‌های کاربردی

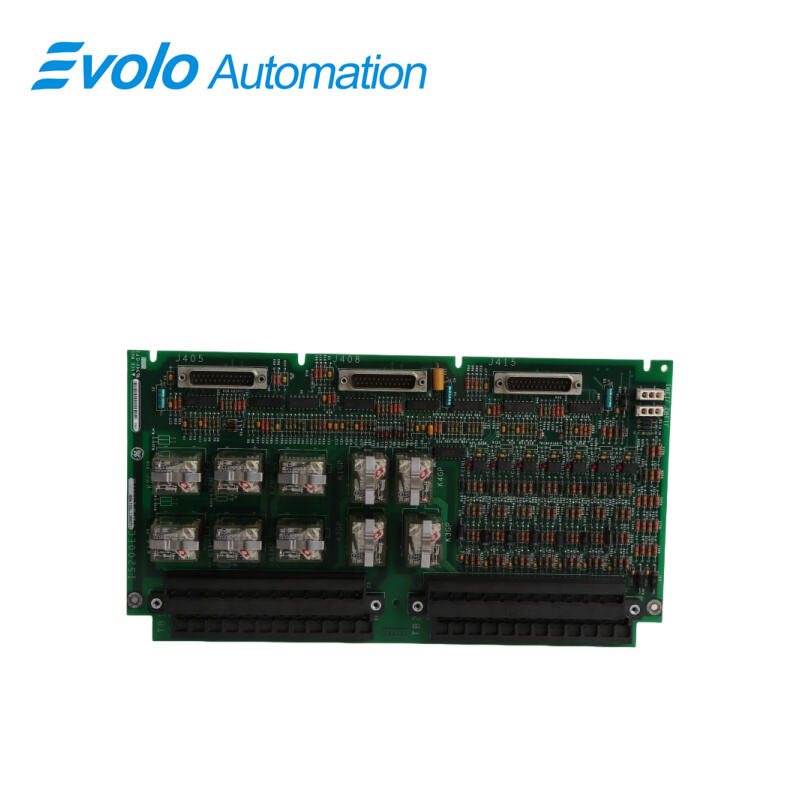

رله‌های قطع در کنترل‌کننده‌های M1، M2 و C به ترتیب K1 و K2 هستند. رله‌های عمومی K1GP تا K4GP نامیده می‌شوند. دو پیچ، بلوک ترمینال‌های TB1 و TB2 را در جای خود ثابت نگه می‌دارند و این پیچ‌ها قابل باز شدن هستند. کابل‌های متصل‌کننده به صفحه پشتی EBKP برای اتصال به برد‌های EMIO M1، M2 و C با استفاده از سه اتصال‌دهنده ساب‌دی ۲۵ پین J405، J408 و J415 به ترتیب متصل می‌شوند. پلاگین‌های J13M1 و J13M2 از منابع تغذیه M1 و M2، ولتاژ ۷۰ ولت مستقیم برای ترکیب تماس (Contact Wetting) تأمین می‌کنند.

ویژگی

خروجی‌های رله قطع:

دو رله سفر که اغلب به‌عنوان درایورهای قفل‌کردن مشتری استفاده می‌شوند، توسط ECTBG2 کنترل می‌شوند که خود توسط EMIO در M1 راه‌اندازی می‌شود. کنترل‌کنندهٔ M1 ولتاژ ۲۴ ولت جریان مستقیم را به درایورهای رله تأمین می‌کند. به برد ترمینال سیمپلکس (Simplex Terminal Board)، ECTBG2، در شکل قبلی مراجعه کنید. یکی از این رله‌ها برای راه‌اندازی هر قفل‌کردن مشتری استفاده می‌شود و از دو تماس عادی‌بسته (NC) موازی بهره می‌برد. این رله‌ها روی برد با علامت‌گذاری‌های K1M1 و K2M1 مشخص شده‌اند. سه ورودی، سه رله را فعال می‌کنند تا یک مدار رأی‌گیری تماس ۲ از ۳ (2-out-of-3 contact voting circuit) را برای عملیات کنترل پایداری (Redundancy Control) با استفاده از ECTBG1 تنظیم نمایند.

خروجی‌های رلهٔ عمومی:

چهار خروجی رلهٔ عمومی توسط ECTBG2 مدیریت می‌شوند. کنترلر M1 ولتاژ ۲۴ ولت جریان مستقیم را به درایورهای رله تأمین می‌کند. هر یک از خروجی‌های رله از نوع فرم-C هستند و دارای ترمینال‌های مشترک، باز-معمولی و بسته-معمولی می‌باشند. این ترمینال‌ها با برق مشتری (که معمولاً ۱۲۵ ولت جریان مستقیم است) سیم‌کشی شده‌اند. رله‌ها روی برد با برچسب‌های K1GP، K2GP، K3GP و K4GP مشخص شده‌اند. سه ورودی به‌صورت رأی‌گیری‌شده به درایور رله وارد می‌شوند که هستهٔ تنها را تغذیه می‌کند تا عملکرد پایدار (رزرو) با ECTBG1 فراهم شود.

ورودی‌های تماس:

در هر دو سناریوی ساده‌شده (سیمپلکس) و پایدار (رداندانت)، ورودی‌های تماس به‌صورت مشابهی استفاده می‌شوند؛ با این حال، در کنترل پایدار، این ورودی‌ها به کنترل‌کننده‌های M1، M2 و C پخش می‌شوند. تنها کنترل‌کننده M1 در کنترل ساده‌شده متصل می‌شود. ECTB با استفاده از ولتاژ ۷۰ ولت جریان مستقیم از پلاگین‌ها، شش ورودی تماس کمکی تأمین‌شده توسط مشتری را به‌کار می‌برد و نظارت می‌کند. عزل مقاومتی و تأمین ولتاژ برای تماس‌ها در J13M1 و J13M2 وجود دارد. محدوده ولتاژ ترکیبی (Wetting Voltage) قابل‌استفاده بین ۶۳ تا ۸۴ ولت جریان مستقیم است. وضعیت تماس تحت نظارت قرار دارد. سیگنال حاصل، یک LED قرمز را فعال می‌کند و همچنین به کنترل‌کننده‌های M1، M2 و C منتشر می‌شود.
