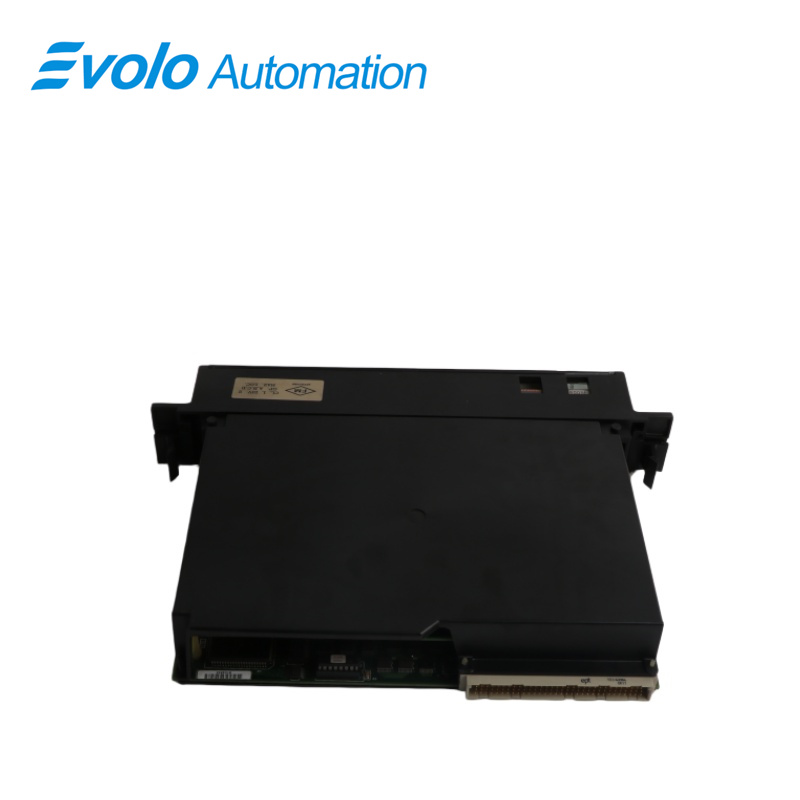

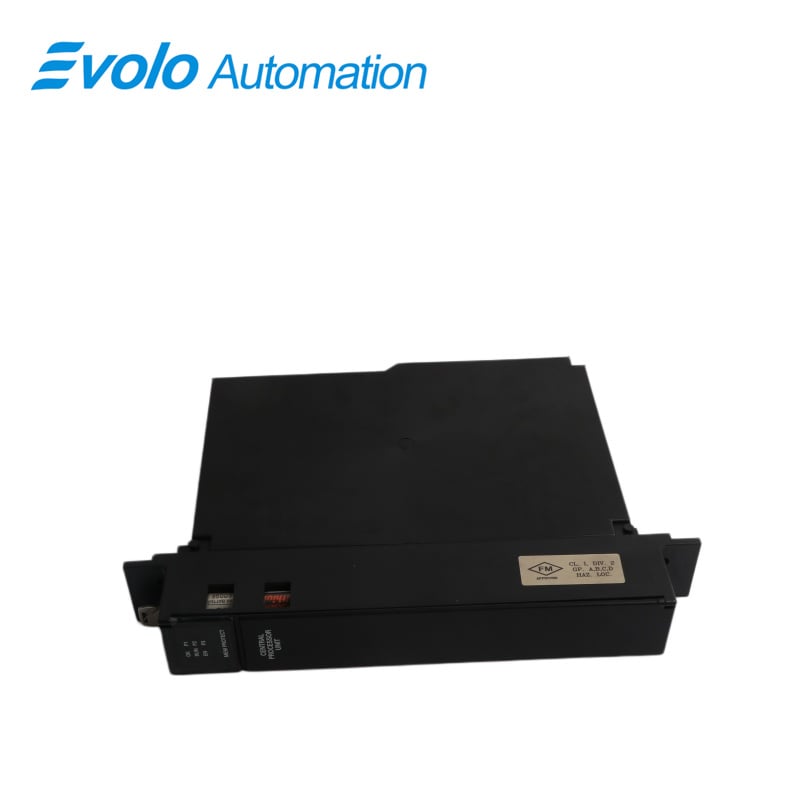

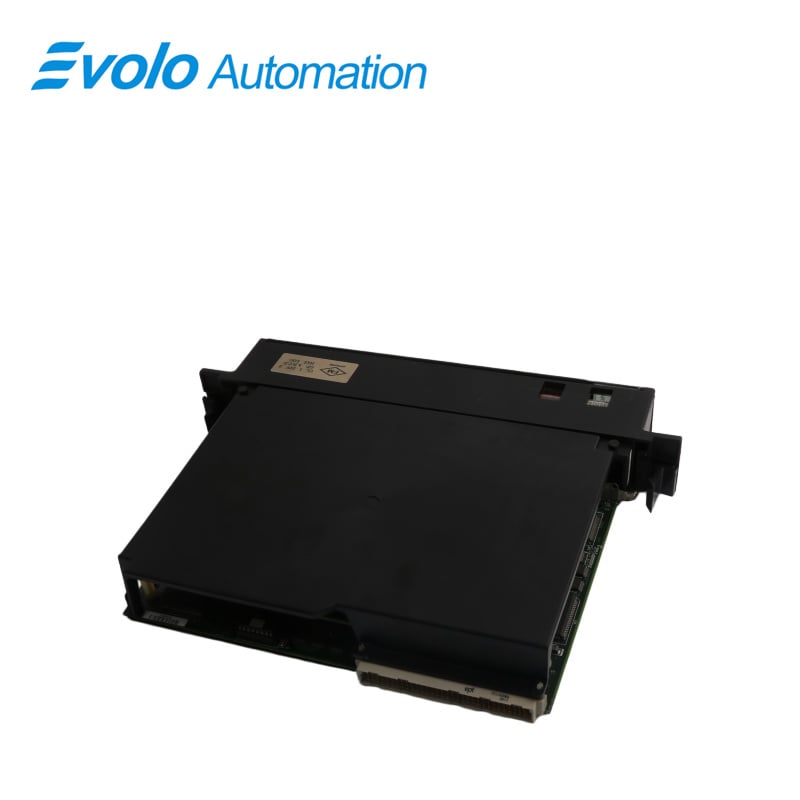

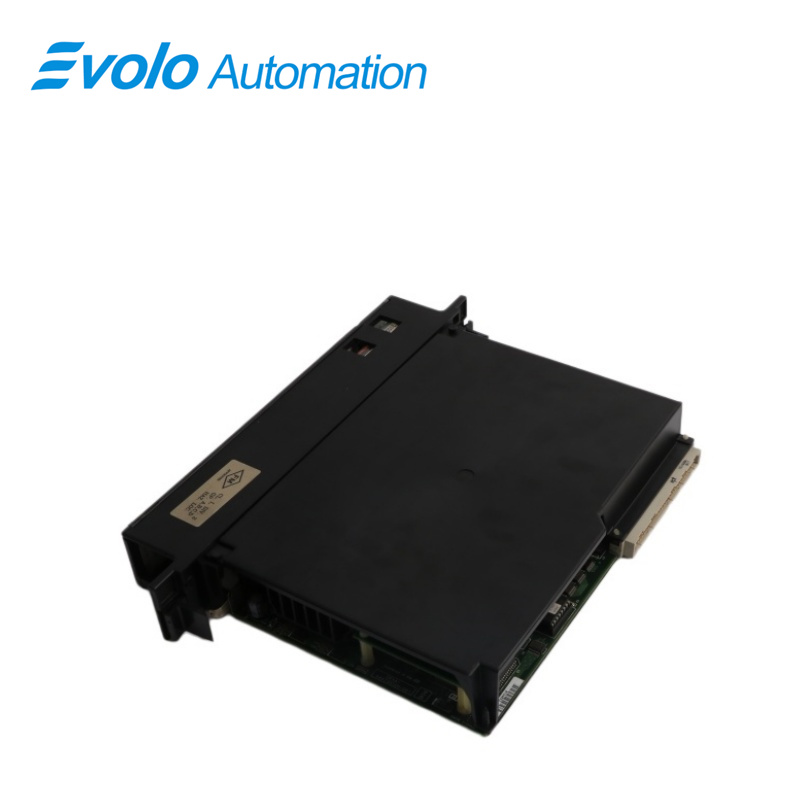

Unità centrale di elaborazione IC697CPX935-FD

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IC697CPX935-FD
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

L'IC697CPX935 è un'unità centrale di elaborazione (CPU) della serie 90-30. Questo controllore è un modulo CPU a singolo slot dotato di tre (3) porte seriali per le comunicazioni. In particolare, dispone di una (1) porta seriale RS232 e di due (2) interfacce RS485 con connettore D-sub a 9 pin. Queste porte supportano la modalità SNP Slave e la modalità SNP Slave Break-Free: tutte le porte supportano SNP Slave, mentre la modalità SNP Slave Break-Free è disponibile solo per la Porta 1 e la Porta 2. L'IC697CPX935 è inoltre dotato di un microprocessore 80486DX4 da 96 MHz, con velocità di esecuzione booleana pari a 0,4 microsecondi; include inoltre 1 MB di memoria RAM (Random Access Memory) integrata con backup a batteria e 256 KB di memoria flash non volatile. Questo controllore supporta fino a 12 K bit di dati di ingresso/uscita discreti. Per quanto riguarda gli ingressi/uscite analogici, il controllore dispone di un’allocazione di memoria pari a 8 K parole. Ciò consente di utilizzare il controllore in applicazioni di grandi dimensioni grazie alla sua elevata capacità di gestione degli I/O. L'IC697CPX935 deve essere installato in un ambiente la cui temperatura non superi i 50 gradi Celsius. Questa CPU richiede l’uso di una ventola di raffreddamento forzato ad aria per mantenere la temperatura entro i limiti specificati.

Applicazioni

Centrali termoelettriche e idroelettriche: utilizzate per la regolazione della velocità, il controllo della sincronizzazione e la distribuzione complessa del carico tra le unità generatori.

Impianti metallurgici per la produzione di acciaio e alluminio: controllo della tensione e della compensazione dello spessore nei grandi laminatoi e collegamento multiasse.

Impianti di lavorazione petrolchimica: gestione del controllo chiuso PID su più canali e monitoraggio di pressione e temperatura ad alta precisione nei reattori.

Grandi cartiere e impianti di stampa: garantiscono la sincronizzazione ad alta velocità dei motori in tutti i settori della linea di produzione per prevenire rotture della carta.

Caratteristiche

CPU a singolo slot con tre porte seriali

Fornisce 1 MB di memoria con backup a batteria nello stesso slot

Contiene 256 KB di memoria flash utente non volatile

Supporta BMA a partire dalla versione 7.92 e successive

Supporta calcoli in virgola mobile

12.000 ingressi e uscite (qualsiasi combinazione) e fino a 8.000 ingressi/uscite analogici

0,4 microsecondi per funzione booleana

microprocessore 96 MHz, 80486DX4

Supporta I/O IC66 (può essere IC660 o IC661) e IC697

Programmabile mediante software MS-DOS oppure software basato su Windows eseguito su Windows 95 o Windows NT tramite Ethernet TCP/IP o attraverso una porta SNP

Memoria dati e memoria programma configurabili

Orologio calendario con batteria di backup

Interruttore a tre posizioni per la modalità di funzionamento

Accesso controllato tramite password

Protezione della memoria per chiave programmatore remoto

Sette LED di stato

Configurazione software (senza interruttori DIP né ponticelli)

Informazioni di riferimento all'interno dello sportello anteriore

Firmware aggiornabile in sistema

Vantaggi

1 Funzionalità di controllo in tempo reale: Gestisce compiti industriali ad alta velocità e sensibili al tempo, consentendo l'elaborazione immediata e la risposta agli ingressi provenienti dal campo per un funzionamento senza interruzioni nella produzione, nella gestione dell'energia e nel controllo dei processi.

2 Tre porte seriali integrate: Offre diverse opzioni di comunicazione per lo scambio di dati con dispositivi esterni, supportando vari protocolli per un'integrazione flessibile del sistema.

3 Formato VMEC.1 per la comunicazione: Garantisce uno scambio di dati standardizzato con i moduli opzione intelligenti sul backplane, consentendo l'integrazione agevole di nuovi moduli senza necessità di una riconfigurazione estesa.

4 Interruttore di avvio/arresto: L'interruttore a tre posizioni consente agli operatori di passare rapidamente tra le modalità di esecuzione e arresto, semplificando la gestione del sistema durante attività di risoluzione dei problemi o manutenzione.

5 Connessione al computer: Supporta la connessione a un computer dotato di software di controllo per la programmazione, la diagnostica e il monitoraggio in tempo reale, abilitando la configurazione e la risoluzione dei problemi da remoto per migliorare l'efficienza.

Configurazione

Il sistema CPU e I/O IC697 è configurato con software di programmazione basato su MS-DOS o Windows, anche se il software MS-DOS non supporta tutte le funzionalità, come l’Area di Memoria di Massa (BMA), che richiede la versione Windows del software 2.2 o successiva. Consultare il manuale IPI fornito con questo modulo per i dettagli sul supporto delle funzionalità del software di programmazione. Non sono presenti interruttori DIP né ponticelli per la configurazione del sistema. La CPU verifica la configurazione effettiva dei moduli e del rack all’accensione e periodicamente durante il funzionamento. La configurazione effettiva deve corrispondere esattamente a quella programmata. Eventuali discrepanze vengono segnalate alla funzione di elaborazione degli allarmi della CPU per la risposta ai guasti configurata.

Domande frequenti

D: Il modulo IC697CPX935 è coperto da garanzia?
R: Sì, il modulo IC697CPX935 include una garanzia di 1 anno.

D: Quali moduli I/O supporta l’IC697CPX935?
R: L’IC697CPX935 supporta tutti i moduli I/O discreti e analogici della serie IC697.

D: Questa CPU dispone di memoria non volatile?
R: Sì. Dispone di una memoria flash non volatile da 256 KB.

D: Qual è l'assegnazione dello slot dell'IC697CPX935?
R: L'IC697CPX935 è installato nello slot 1, rack 0.
