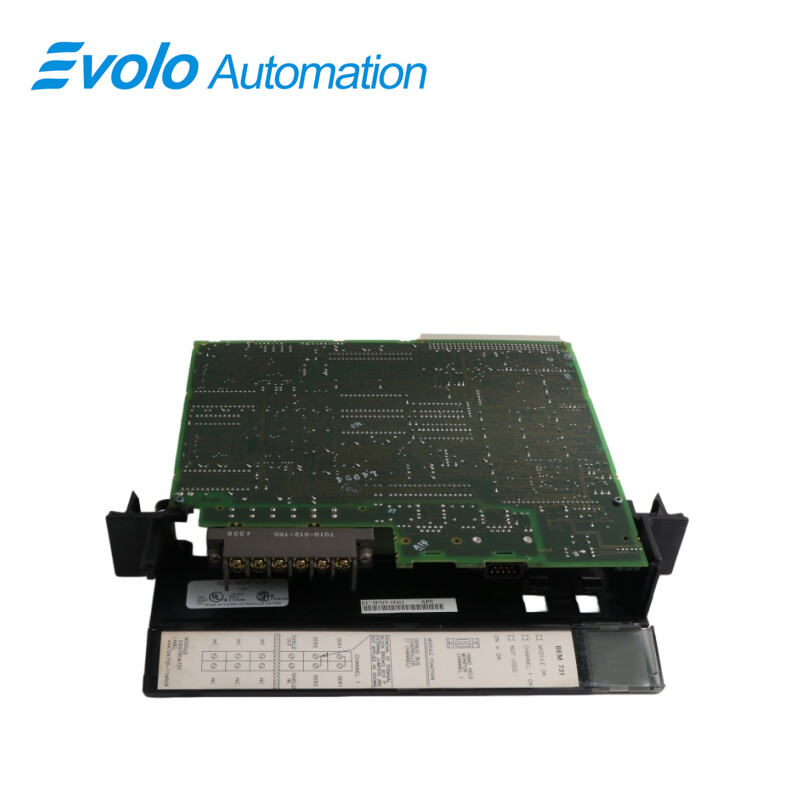

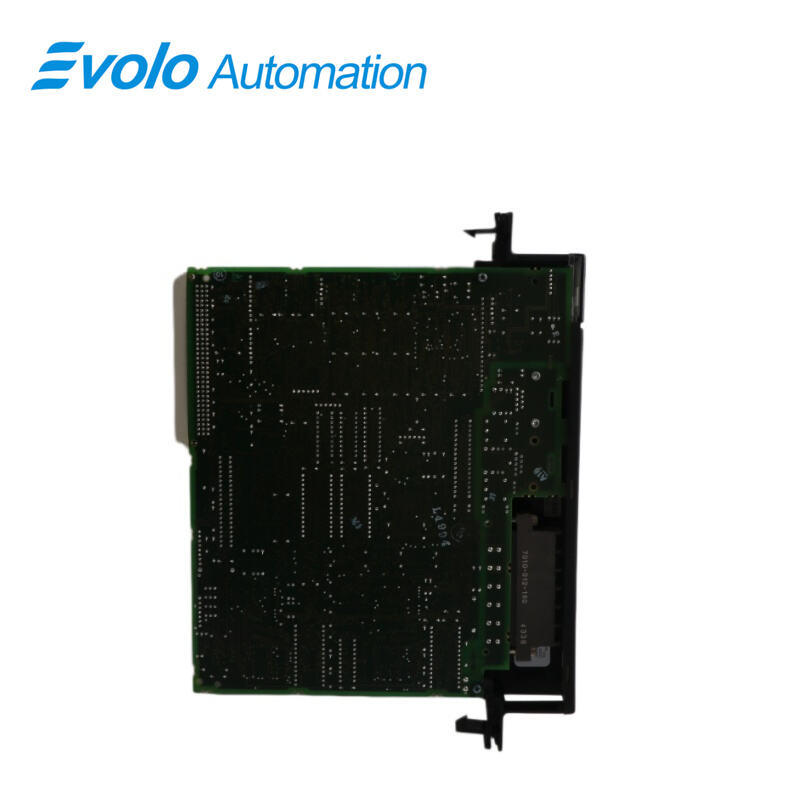

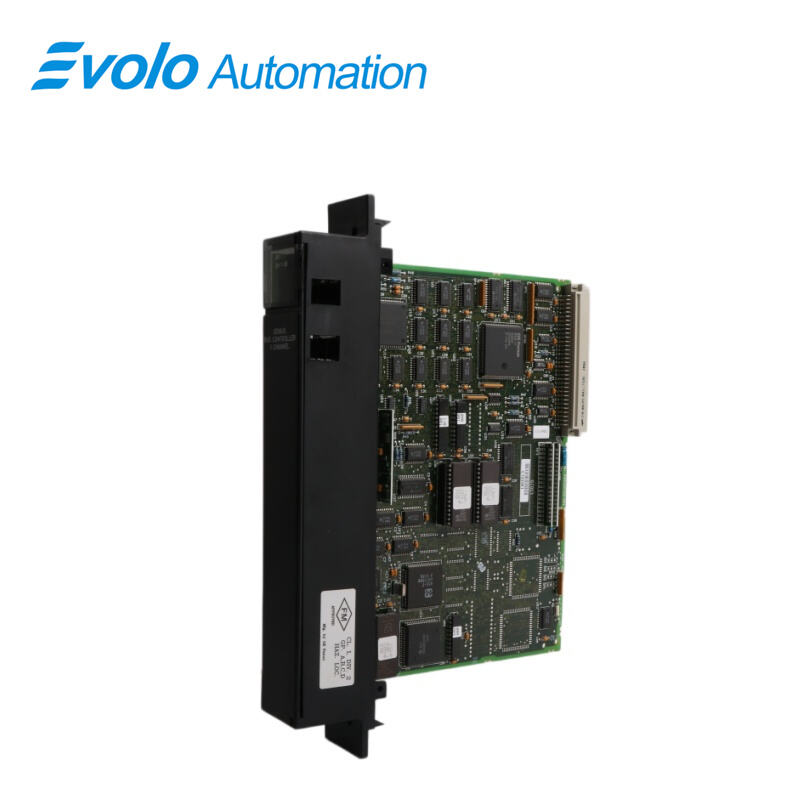

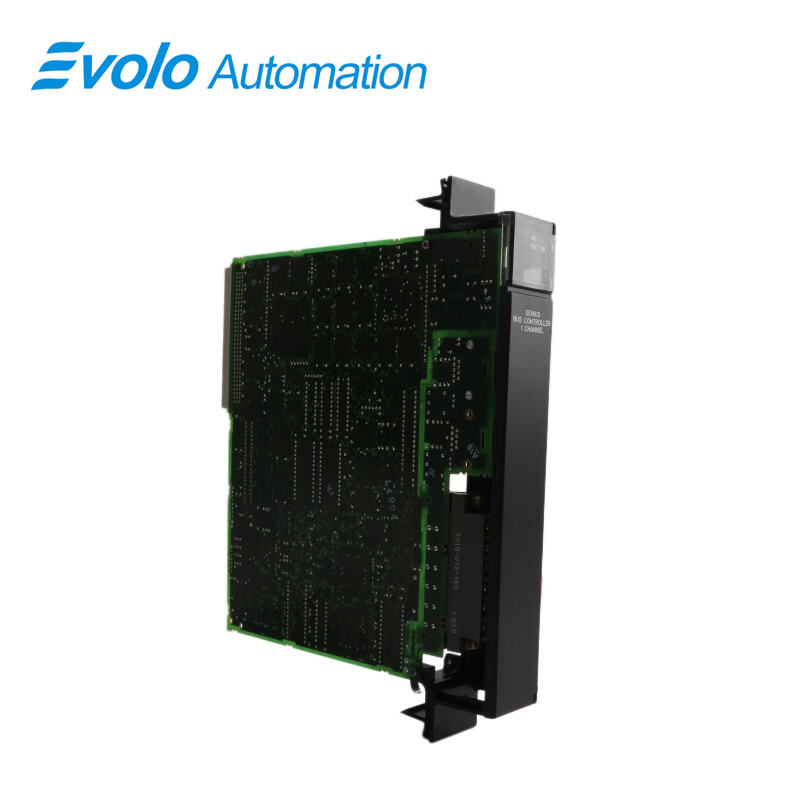

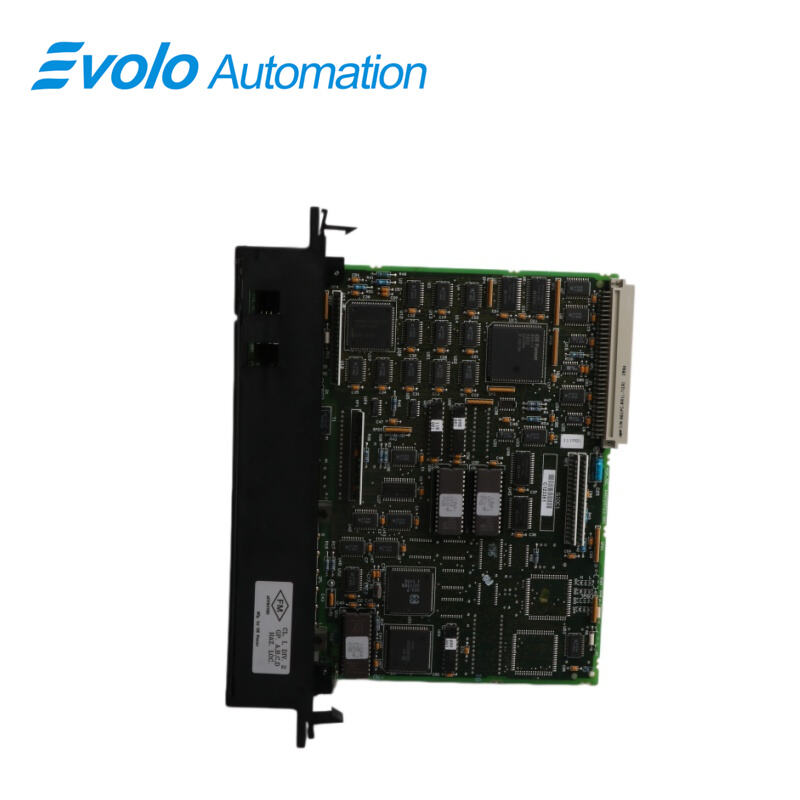

Panoramica
Luogo di Origine: |
USA |
Nome del marchio: |
GE |
Numero di modello: |
IC697BEM731 |
Dettagli Imballo: |
Originale nuovo sigillato in fabbrica |
Tempo di Consegna: |
5-7 Giorni |
Condizioni di pagamento: |
T/T |
Capacità di fornitura: |
Disponibile |
Specifiche
|
Numero di parte |
IC697BEM731 |
|
Tipo di prodotto |
Modulo controller bus |
|
Dimensioni |
4×21,8×29,2 cm |
|
Peso |
0, 5 kg |
|
Tensione di funzionamento |
5,0 V CC |
|
Requisito attuale |
1,3 A |
|
Canali |
1 Canale |
|
Gocce per canale |
30 |
|
Porte seriali |
1 (porta HHM) |
|
Connettori |
porte 3PL e 1PL |
|
Indicatori LED |
3 LEDS |
|
Velocità di Dati |
153,5 kbaud (standard/esteso), 76,8 kbaud, 38,4 kbaud |
|
Cavo bus |
Tipo Belden 9182 |
|
Distanza del cavo |
2000–7500 piedi (a seconda della velocità di trasferimento dati) |
|
Terminazione bus |
resistenza da 75 / 150 Ω a entrambe le estremità |
|
Numero massimo di dispositivi |
30 dispositivi per canale |
|
Larghezza del modulo |
Slot Singolo |
|
Linea di prodotti |
Serie 90-70 |
Descrizione
Il IC697BEM731 è il modulo controller bus GE-Series 90-70. Questo modulo viene utilizzato principalmente per interfacciarsi con altri moduli ed esegue la scansione degli I/O e il trasferimento dei dati all’unità centrale di elaborazione (CPU), avvia la comunicazione con la CPU, segnala gli allarmi e collega altri dispositivi, ad esempio la PCIM.
Applicazioni
Impianto di controllo dell’energia: utilizzato nei sistemi di automazione delle cabine elettriche per coordinare lo scambio di dati ad alta velocità tra i dispositivi di protezione situati in diverse aree e la sala di controllo principale.
Impianto di verniciatura automotive: impiegato su linee di produzione di verniciatura su larga scala per realizzare una comunicazione distribuita e un funzionamento collaborativo tra robot multiasse e sistemi di trasporto.
Laminatoio metallurgico: collega nodi sensori remoti in ambienti elettromagnetici complessi per garantire la trasmissione in tempo reale dei dati relativi allo spessore e alla velocità del nastro.
Raffineria di petrolio: come nodo chiave in un sistema di controllo distribuito (DCS), gestisce collegamenti di segnali a distanza per valvole e trasmettitori distribuiti.
Progetto di ingegneria idraulica: consente il controllo automatico di gruppo di grandi stazioni di pompaggio, abilitando il monitoraggio centralizzato e la distribuzione dei comandi ai gruppi di pompe distribuiti tramite una rete bus.
Caratteristiche
Trenta gocce per canale
Diagnostica I/O IC66* (IC660 o IC661)
Blocchi, cavi e CPU ridondanti supportati
Comunicazioni globali
Porta per monitor portatile
Comunicazioni LAN IC66*
Configurazione software da parte della CPU
Funzionamento potenziato dalla funzione Processore di allarmi PLC IC697
Installazione
L'installazione non deve essere tentata senza aver prima consultato il manuale di installazione PLC applicabile.
Assicurarsi che l'alimentazione del rack sia spenta.
Installare nel rack.
Accendere l'alimentazione.
Il modulo dovrebbe accendersi e far lampeggiare il LED superiore per circa 5 secondi. Al termine con successo delle procedure di diagnostica, il LED superiore rimane acceso. Il LED centrale si accende quando viene ricevuta dal processore centrale (CPU) una configurazione valida per il modulo e l’operatività del bus I/O IC66* è stata verificata. Il LED inferiore rimane spento in tutte le condizioni.
Rimozione del modulo
Afferrare saldamente la scheda: tenere saldamente il modulo nella parte superiore e inferiore del coperchio della scheda. Usare i pollici per premere sulla parte anteriore del coperchio e le dita sulle clip in plastica poste nella parte posteriore.
Sganciare le clip del rack: premere le clip del rack per sganciarle dalla guida. Questa azione allenterà la scheda, consentendone la rimozione dal connettore della backplane.
Scorrere ed estrarre: far scorrere la scheda lungo la guida per schede ed estrarla completamente dal rack, assicurandosi che non vengano danneggiati né i connettori né il modulo stesso.
Domande frequenti
Domanda: Qual è il IC697BEM731 ?
A: Si tratta di un modulo controller per bus sviluppato da GE.
D: Quanti canali I/O possiede il IC697BEM731 modulo?
A: Il modulo dispone di un solo canale I/O.
Q: Come viene fissato il IC697BEM731 modulo installato nel sistema PLC?
A: Il modulo viene installato in uno slot singolo sul rack PLC. Assicurarsi che l'alimentazione sia spenta prima dell'installazione per evitare danni o lesioni.
Q: Qual è il software necessario per configurare il IC697BEM731 ?
A: Il modulo può essere configurato utilizzando un software di configurazione basato su Windows.
D: Il IC697BEM731 modulo supporta la configurazione tramite monitor portatile (HHM)?
A: Sì. Dispone di una porta per monitor portatile (HHM).
Q: Qual è la lunghezza massima del cavo supportata dal IC697BEM731 controller per bus?
A: La lunghezza del cavo bus varia in base alla velocità di trasmissione dati. Le lunghezze di cavo supportate sono 2000 piedi a 153,6 Kbaud (standard), 3500 piedi a 153,6 Kbaud (esteso), 4500 piedi a 76,8 Kbaud e 7500 piedi a 38,4 Kbaud.
