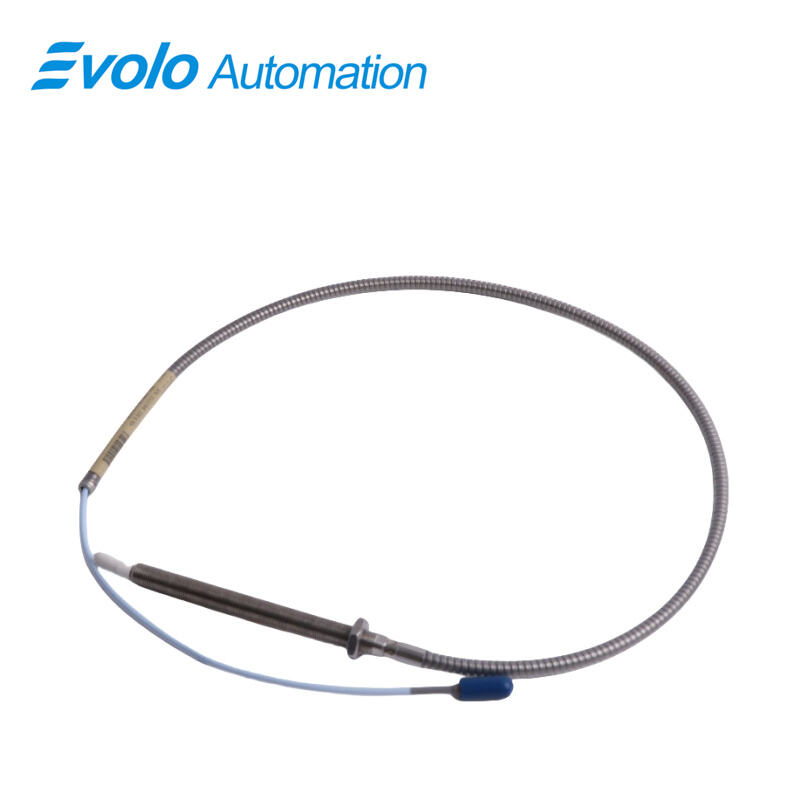

330910-00-15-10-02-00 Sonda di prossimità 3300 NSv

Panoramica

Luogo di Origine:	U.S.A.
Nome del marchio:	Bentley Nevada
Numero di modello:	330910-00-15-10-02-00
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Rapido dettaglio

Descrizione

Il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv è un sensore di spostamento a correnti parassite utilizzato nei sistemi industriali di automazione e protezione per compressori, turbine e pompe. Il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv ha una lunghezza totale del corpo di 150 mm, filettatura M10×1 e corpo in acciaio inossidabile AISI 304 per l’installazione attraverso alloggiamenti profondi dei cuscinetti. La sua punta del sensore in PPS e la gamma lineare di 1,5 mm consentono al 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv di misurare le vibrazioni radiali e i movimenti assiali dell’albero con un gap raccomandato di 1,0 mm.

Il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv include un cavo da 1,0 m e un connettore coassiale miniaturizzato ClickLoc per il cablaggio (sezione del cavo da 0,2 a 1,5 mm²). La resistenza d’uscita è di 50 Ω e la sensibilità di alimentazione è inferiore a 2 mV/V, permettendo l’immissione diretta del segnale nei moduli di monitoraggio DCS o PLC. Funzionante da −52 °C a +177 °C, il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv fornisce segnali di spostamento, keyphasor e posizione del rotore per la logica di arresto delle apparecchiature rotanti e per i pannelli di protezione macchina.

Applicazioni

Installazione 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv all'interno della scatola del cuscinetto del compressore profondo
Corpo della sonda da 150 mm consente alla 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv sonda di raggiungere l'albero attraverso le spesse carcasse della macchina. Con un campo di misura lineare di 1,5 mm e un gap di 1,0 mm, la sonda invia lo spostamento di vibrazione radiale a un rack di monitoraggio.

Misurare la posizione assiale del rotore della turbina a vapore
Sonda rivolta verso il collare di spinta 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv invia una tensione proporzionale alla posizione assiale alla logica di protezione PLC. La resistenza di uscita di 50 Ω consente il collegamento diretto ai moduli di protezione.

Monitorare il movimento dell'albero della pompa in spazi di installazione ristretti
Utilizzando il corpo filettato M10×1 e la punta in PPS, la 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv sonda rileva le vibrazioni su alberi con diametro inferiore a 51 mm e invia segnali di spostamento ai canali di ingresso del sistema DCS.

Specifiche

Vantaggio competitivo

Raggiungere l'obiettivo di misurazione attraverso coperture spesse dei cuscinetti
La lunghezza della custodia di 150 mm consente al 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv dispositivo di accedere a posizioni dell'albero incassate, dove le sonde corte non riescono ad arrivare.

Funzionamento nell'area del compressore ad alta temperatura
Con un intervallo di funzionamento da −52 °C a +177 °C e una custodia in acciaio inossidabile, il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv dispositivo può essere installato nelle vicinanze di cuscinetti e guarnizioni per olio caldi.

Inviare un segnale di spostamento accurato durante le fluttuazioni di alimentazione
La sensibilità di alimentazione inferiore a 2 mV/V consente al 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv dispositivo di mantenere un'uscita di tensione corretta per i moduli di monitoraggio quando la tensione del quadro elettrico varia.

Mantenere i cablaggi fissati in modo sicuro su apparecchiature soggette a vibrazioni
Il connettore miniaturizzato coassiale ClickLoc blocca il cavo alla sonda, in modo che 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv mantenga la connessione elettrica negli ambienti di macchinari rotanti.

Collegamento diretto ai sistemi di monitoraggio standard 3300
Con un fattore di scala di 7,87 V/mm, il 330910-00-15-10-02-00 Sonda di prossimità 3300 NSv invia i dati di spostamento agli attuali rack di monitoraggio Bently senza necessità di ricalibrazione.
