Siemens 6ES7193-4CB30-0AA0 SIMATIC ET 200S TM-E15C24-01 Modul Terminal

Ikhtisar

Siemens SIMATIC ET 200S

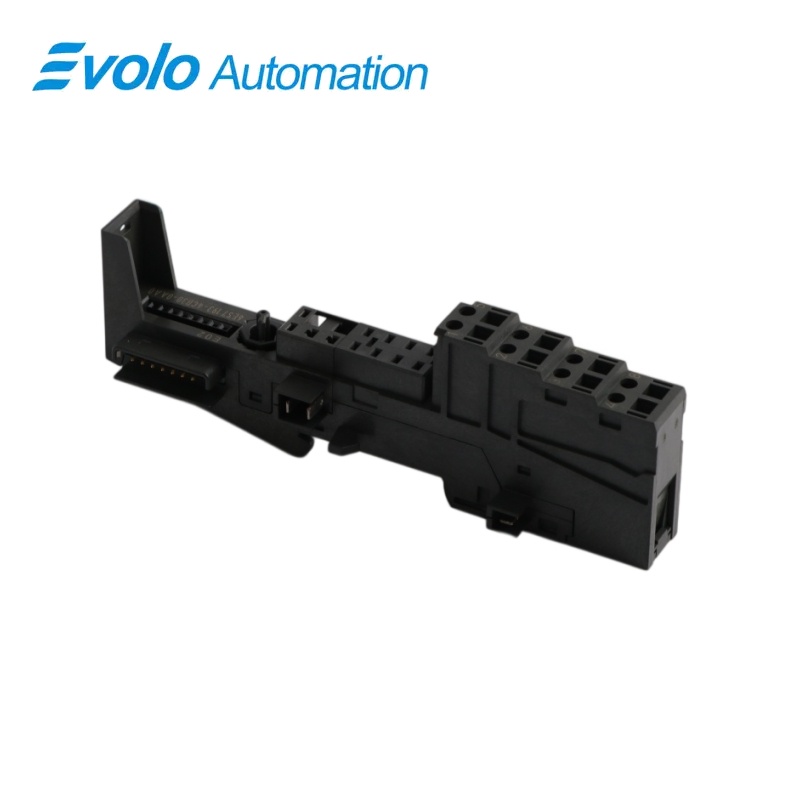

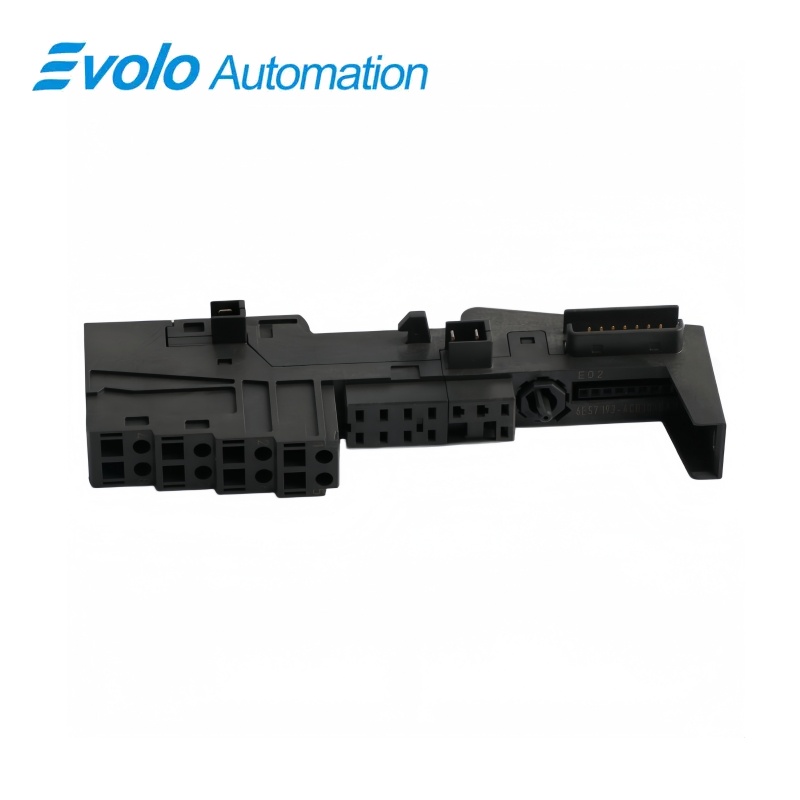

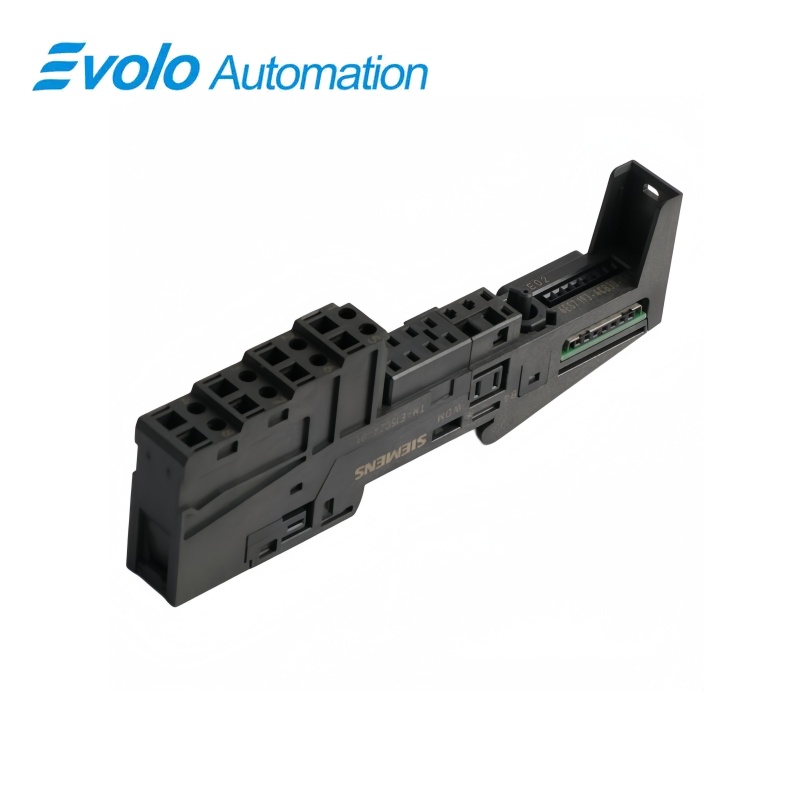

6ES7193-4CB30-0AA0 SIMATIC ET 200S TM-E15C24-01 Modul Terminal

Basis terminal pegas dengan delapan koneksi untuk elektronik ET 200S 15 mm dengan bus AUX1 kontinu tanpa cabang.

Sekilas

Merek	SIEMENS
Model	6ES7193-4CB30-0AA0
Jenis Produk	Basis modul elektronik
Fungsi utama	Penghentian lapangan modular
Aplikasi	Kabel sensor dan aktuator ET 200S

Set terminal bernomor lengkap

Modul elektronik menetapkan semua posisi dari 1 hingga 8 dalam tata letak 2 × 4.

Penghentian pegas

Terminal Cage Clamp mengamankan kabel setelah alat pembuka ditarik.

Tanpa tap tambahan

AUX1 melewati basis ini tanpa akses terminal lokal A4/A8.

Ikhtisar Produk

6ES7193-4CB30-0AA0 membentuk basis pengkabelan spring-terminal TM-E15C24-01 di bawah modul elektronik ET 200S berukuran 15 mm.

Delapan posisi bernomornya mendukung penugasan terminal dari elektronik yang dimasukkan, dan bus tambahannya yang terpisah terus berlanjut melalui stasiun tanpa koneksi lapangan lokal.

Fokus pemesanan: Gunakan versi delapan-terminal -01 ketika sirkuit elektronik memerlukan posisi bernomor 1–8 alih-alih akses AUX1.

Fungsi Utama

Tampakkan terminal sirkuit elektronik

Modul yang terpasang menentukan koneksi tiap bidang pada terminal bernomor 1 hingga 8.

Hubungkan kabel yang telah disiapkan menggunakan penjepit pegas

Obeng berukuran 3 mm membuka terminal pegas untuk ujung konduktor yang dikupas sepanjang 11 mm.

Pertahankan jalur bus bersama

Bus daya padat dan kelangsungan AUX1 menghantarkan potensial stasiun melalui basis-basis bersebelahan.

Spesifikasi Resmi

Penataan terminal	2 × 4 koneksi
Teknologi Konektivitas	Terminal pegas (Cage Clamp)
Penyaluran AUX1	Lanjut secara kontinu ke kelompok potensial di sebelah kiri
Akses Terminal AUX1	Tidak ada akses terminal
Rentang konduktor padat dan fleksibel tanpa pelindung	0,14–2,5 mm²
Rentang konduktor fleksibel dengan ferrule	0,14–1,5 mm²
Panjang Pengupasan Kabel	11 mm
Jumlah konduktor per sambungan	1; atau 2 dengan total hingga 1,5 mm² dalam satu ferrule bersama
Diameter maksimum isolasi kabel	3,1 mm pada 1,5 mm²; 3,8 mm pada 2,5 mm²
Alat Pengkabelan	Obeng dengan mata pisau 3 mm
Dimensi (L × T × D)	15 × 132 × 43 mm
Perkiraan Berat Modul	65 g

Sumber resmi: Panduan pengguna modul terminal Siemens · Pemasangan dan pemasangan kabel ET 200S

Pertanyaan yang Sering Diajukan

Apakah posisi 4 dan 8 tersedia bagi sirkuit elektronik pada 6ES7193-4CB30-0AA0?

Ya, semua terminal bernomor 1–8 ditetapkan oleh modul elektronik pada basis -01 ini.

Apakah 6ES7193-4CB30-0AA0 mendukung terminasi pegas untuk peralatan bergerak?

Tidak, AUX1 tetap berfungsi sebagai bus lintas tanpa akses terminal lokal pada versi ini.

Bagaimana cara memasukkan kabel fleksibel ke dalam 6ES7193-4CB30-0AA0?

Kupas sepanjang 11 mm, buka terminal pegas dengan obeng berukuran 3 mm, masukkan kabel secara penuh, lalu tarik keluar obengnya.

Apakah kabel berujung ferrule berpenampang 2,5 mm² dapat dipasang pada 6ES7193-4CB30-0AA0?

Tidak, konduktor fleksibel berujung ferrule dibatasi hingga 1,5 mm², meskipun konduktor padat atau fleksibel tanpa pelindung dapat mencapai 2,5 mm².

Apakah 6ES7193-4CB30-0AA0 menempati lebar rel yang lebih besar daripada satu modul elektronik berukuran 15 mm?

Tidak, setiap basis memiliki lebar 15 mm dan sesuai dengan lebar modul elektronik yang didukungnya.

Berapa berat satu unit basis 6ES7193-4CB30-0AA0?

Satu modul terminal TM-E15C24-01 memiliki berat sekitar 65 g.

Apakah saya dapat mengganti kotak terminal 6ES7193-4CB30-0AA0 tanpa melepas basis dari rel?

Ya, penggantian kotak terminal tidak memerlukan pelepasan modul terminal dari rel.

Catatan Kompatibilitas & Pemesanan

Sebelum memesan 6ES7193-4CB30-0AA0: Pesan versi pegas TM-E15C24-01 untuk penugasan modul elektronik delapan posisi yang diperlukan, dengan mempertimbangkan lima basis per unit kemasan dan tanpa tap AUX1 lokal.

Daftar Periksa Kompatibilitas untuk 6ES7193-4CB30-0AA0

• Gunakan rencana terminal modul elektronik untuk posisi 1–8.
• Pilih versi klem pegas yang sesuai dengan praktik pemasangan kabel di panel.
• Arahkan setiap koneksi lapangan AUX1 yang diperlukan ke modul terminal yang dapat diakses.
• Jaga konduktor berpelindung dalam kisaran 0,14–1,5 mm².
