Siemens 6ES7131-1BH01-0XB0 SIMATIC ET 200L L 16 DI DC 24 V Blok Elektronik

Ikhtisar

SIEMENS SIMATIC ET 200L

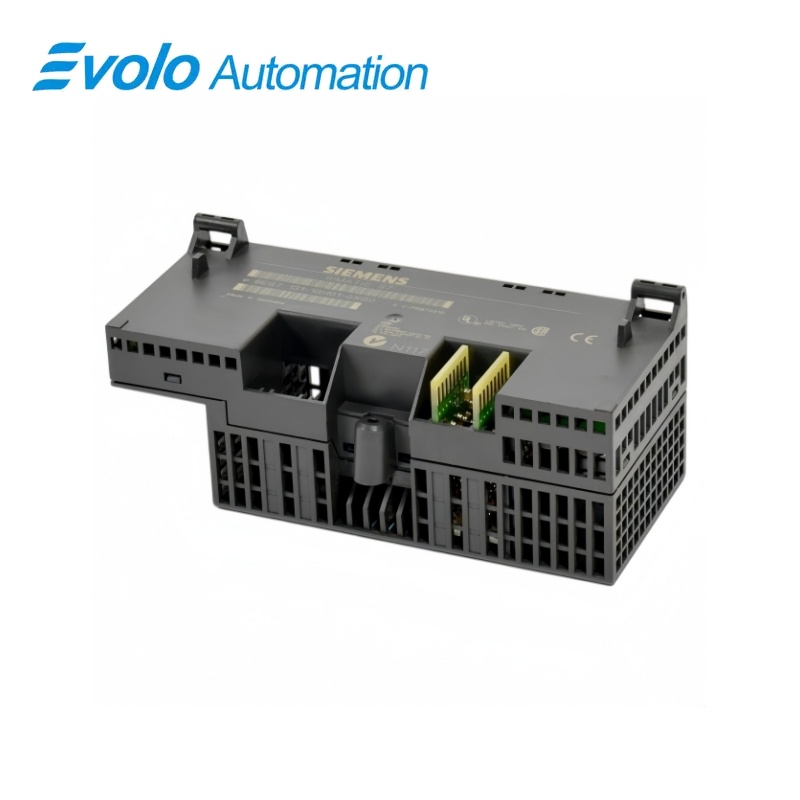

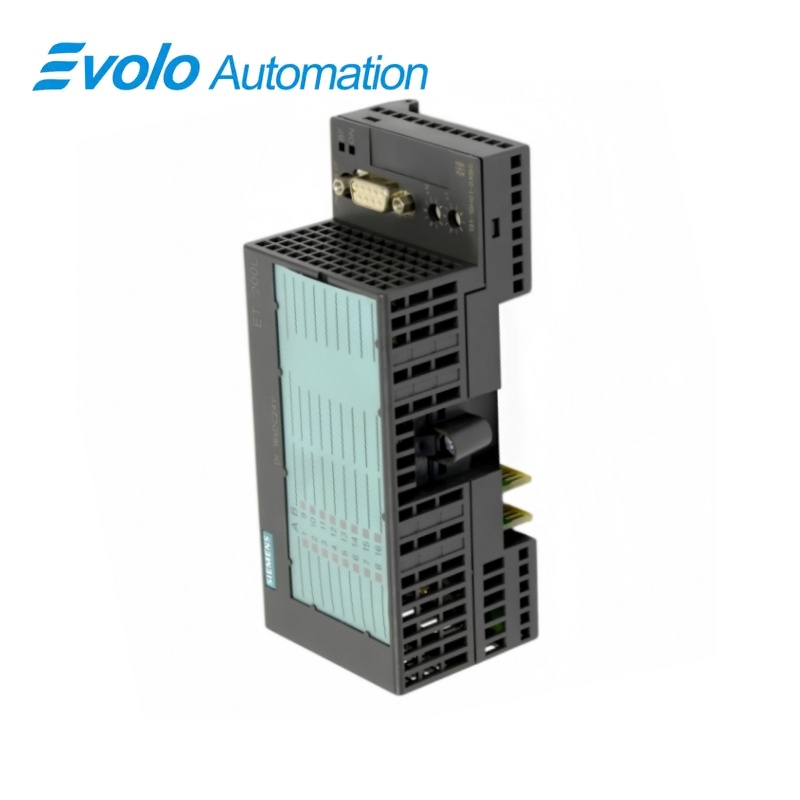

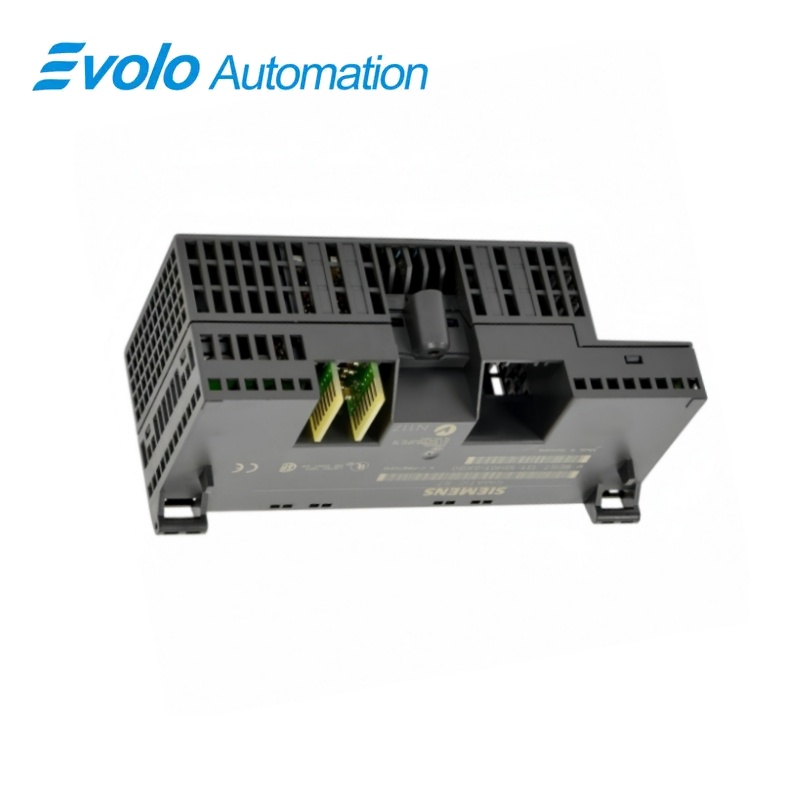

6ES7131-1BH01-0XB0 SIMATIC ET 200L L 16 DI DC 24 V Blok Elektronik

Baca 16 sinyal saklar dan sensor jarak-dekat melalui blok elektronik ET 200L dengan komunikasi PROFIBUS DP terintegrasi serta indikator saluran lokal.

Sekilas

Merek	SIEMENS
Model	6ES7131-1BH01-0XB0
Jenis Produk	Blok elektronik masukan digital
Fungsi utama	Akuisisi sinyal sensor biner
Aplikasi	I/O terdistribusi PROFIBUS DP

Deteksi medan biner

Enam belas input 24 V DC membaca saklar dan sensor jarak dekat yang kompatibel.

Tautan stasiun PROFIBUS

Antarmuka DP terintegrasi bertukar data input dengan master.

Diagnostik stasiun yang terlihat

LED saluran, LED kesalahan bus BF, dan LED pasokan ON mendukung pemeriksaan layanan.

Ikhtisar Produk

6ES7131-1BH01-0XB0 adalah blok elektronik input digital ET 200L dengan 16 saluran yang tersusun dalam dua kelompok masing-masing delapan saluran. Blok ini menghubungkan saklar lapangan dan sensor jarak dekat ke master PROFIBUS DP melalui stasiun I/O terdistribusi ringkas.

Blok elektronik menyediakan indikasi status input lokal dan diagnostik PROFIBUS, dengan isolasi galvanik antara saluran lapangan dan antarmuka bus; saluran dalam blok tidak terisolasi satu sama lain.

Fokus pemesanan: Pasangkan blok elektronik dengan blok terminal ET 200L yang tepat serta gunakan file master perangkat dan kecepatan bus yang diperlukan oleh master DP terpasang.

Fungsi Utama

Membaca saklar dan sensor jarak dekat

Karakteristik input DC 24 V mendukung saklar mekanis dan sensor jarak dekat dua kabel yang kompatibel dalam batas arus kondisi mati yang diizinkan.

Tukar proses input melalui PROFIBUS DP

Antarmuka slave terintegrasi mendukung kecepatan data hingga 1,5 Mbaud dan operasi FREEZE.

Lokasikan kondisi stasiun dan bus

LED saluran hijau menunjukkan sinyal input, sedangkan LED BF merah dan ON hijau menunjukkan kondisi bus serta pasokan elektronik.

Spesifikasi Resmi

Susunan input	16 input digital dalam 2 kelompok masing-masing 8
Pasokan Elektronik dan Sensor	24 V DC dengan perlindungan polaritas terbalik
Laju data PROFIBUS	9,6; 19,2; 45,45; 93,75; 187,5; 500; dan 1500 kBaud
ID Produsen PROFIBUS	0014H
Tingkat Sinyal Input	NYALA: 13 hingga 30 V; MATI: −30 hingga +5 V
Arus Masukan Saat Nyala (Khas)	5 mA pada 24 V DC
Tundaan Masukan dalam Kedua Arah	2,0 hingga 4,5 ms
Karakteristik Input	IEC 1131-2 Tipe 1
Arus Mati Sensor Dua-Kawat yang Diizinkan	Maksimum 1,5 mA
Arus Suplai Elektronik	Maksimum 70 mA
Arus Suplai Sensor Tanpa Beban	Maksimum 50 mA per kelompok beban
Dissipasi Daya Tipikal	2,2 W
Waktu Tahan Kegagalan Daya	Minimal 20 ms
Isolasi	Saluran terisolasi dari PROFIBUS DP; tidak ada isolasi antarsaluran
Tegangan uji isolasi	500 V DC
Panjang Maksimum Kabel Sensor	600 m tanpa pelindung; 1000 m berpelindung
Dimensi	145 × 60 × 60,5 mm (L × T × D)
Berat sekitar	130 g

Sumber resmi: Panduan produk dan spesifikasi teknis Siemens

Pertanyaan yang Sering Diajukan

Apakah saya dapat menghubungkan sensor kedekatan dua-kawat ke 6ES7131-1BH01-0XB0?

Ya, sensor kedekatan dua-kawat yang kompatibel dapat dihubungkan selama arus saat tertutup tidak melebihi 1,5 mA.

Apakah 6ES7131-1BH01-0XB0 mendukung tautan stasiun PROFIBUS untuk peralatan bergerak?

Tegangan antara 13 hingga 30 V dikenali sebagai sinyal NYALA.

Apakah master DP dapat membekukan citra masukan 6ES7131-1BH01-0XB0?

Ya, blok elektronik mendukung operasi PEMBEKUAN PROFIBUS DP.

Apa yang harus saya ubah agar 6ES7131-1BH01-0XB0 beroperasi pada 45,45 kbaud?

Gunakan berkas master perangkat yang diperbarui atau STEP 7 V4.02 dengan dukungan K4.02.6 atau versi lebih baru untuk laju transmisi tersebut.

Apakah 6ES7131-1BH01-0XB0 mengisolasi tiap input dari input berikutnya?

Tidak, saluran-saluran tersebut terisolasi dari PROFIBUS DP tetapi tidak terisolasi satu sama lain.

Indikator lokal mana yang harus saya periksa ketika 6ES7131-1BH01-0XB0 berhenti bertukar data?

Periksa LED BF berwarna merah untuk kesalahan bus dan LED ON berwarna hijau untuk catu daya elektronik.

Bagaimana cara melindungi terminal pasokan sensor pada 6ES7131-1BH01-0XB0?

Terminal pasokan sensor 1L+, 2L+, dan 3L+ dapat dilindungi dengan pemutus sirkuit maksimum 6 A dengan karakteristik B atau C.

Catatan Kompatibilitas & Pemesanan

Sebelum memesan 6ES7131-1BH01-0XB0: Pilih susunan blok terminal untuk kabel elektronik dan sensor ET 200L, lalu sesuaikan alamat PROFIBUS, laju transmisi, dan berkas master perangkat dengan instalasi.

Daftar Periksa Kompatibilitas untuk 6ES7131-1BH01-0XB0

• Gunakan blok terminal ET 200L yang diperlukan oleh susunan koneksi stasiun.
• Jaga arus kondisi mati sensor dua kabel di dalam batas 1,5 mA.
• Gunakan deskripsi perangkat yang diperbarui saat memilih 45,45 kbaud.
• Terapkan rating pemutus sirkuit yang diizinkan pada kelompok pasokan sensor.
