Ikhtisar
Tempat Asal: |
Swedia |
Nama Merek: |
ABB |
Nomor Model: |
NIMP02 |
Detail Kemasan: |
Baru, Segel Pabrik Asli |
Waktu Pengiriman: |
5-7 hari |
Ketentuan Pembayaran: |
T/T |
Kemampuan Penyediaan: |
Tersedia |
Spesifikasi
|
Parameter |
Spesifikasi |
|
Model |
NIMP02 |
|
Tipe Perangkat |
Modul Terminasi Prosesor Multifungsi |
|
Dimensi |
3,4 × 17,4 × 17,7 cm |
|
Berat |
0.18 KG |
|
Persyaratan Daya |
+24 V DC, maks. 210 mA |
|
Komunikasi |
Dua port RS-232-C, atau satu port RS-232-C + satu port RS-485; satu tautan serial stasiun pengendali |
|
Isolasi kabel |
PVC (UL CL2) pada 80 °C dan 300 V; Non-PVC (UL PLTC) pada 90 °C dan 300 V |
|
Pemasangan |
Pemasangan sekrup pada panel terminasi lapangan |
|
Tindakan Pencegahan EMI/RFI |
Jaga agar pintu kabinet tetap tertutup; jaga jarak minimal 2 m dari peralatan komunikasi |
|
Suhu operasi |
0 °C hingga +70 °C |
|
Kelembaban |
5–90 % hingga 70 °C (tanpa kondensasi, ±5 %) |
|
Ketinggian |
Permukaan laut hingga 3 km |
|
Kualitas udara |
Lingkungan non-korosif |
|
Kebutuhan pendinginan |
Tidak memerlukan pendinginan dalam batas lingkungan yang ditentukan |
|
Sertifikasi |
Disertifikasi CSA untuk peralatan pengendali proses di lokasi non-bahaya |
Deskripsi

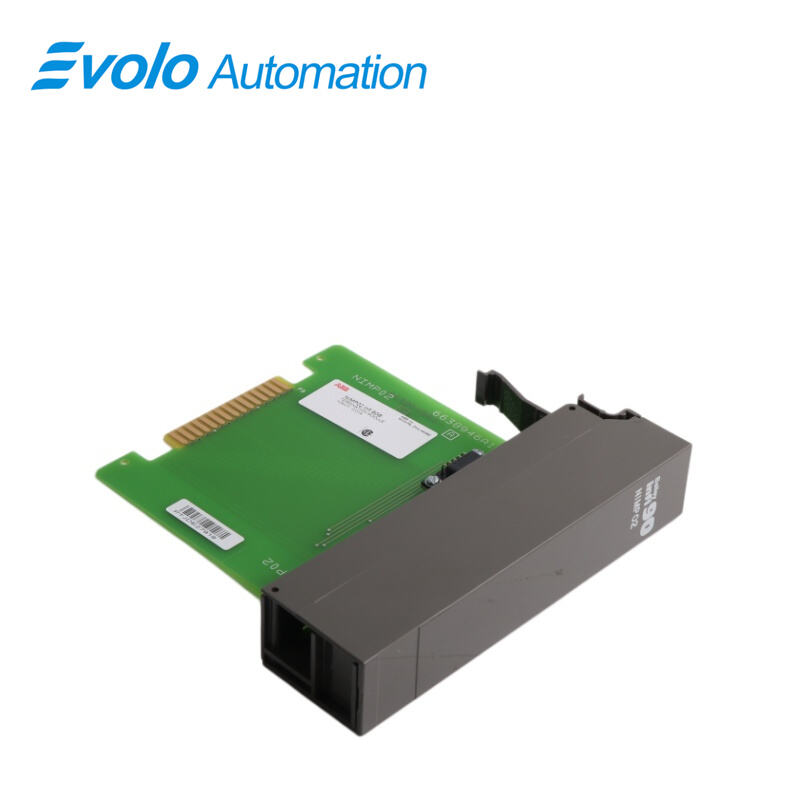

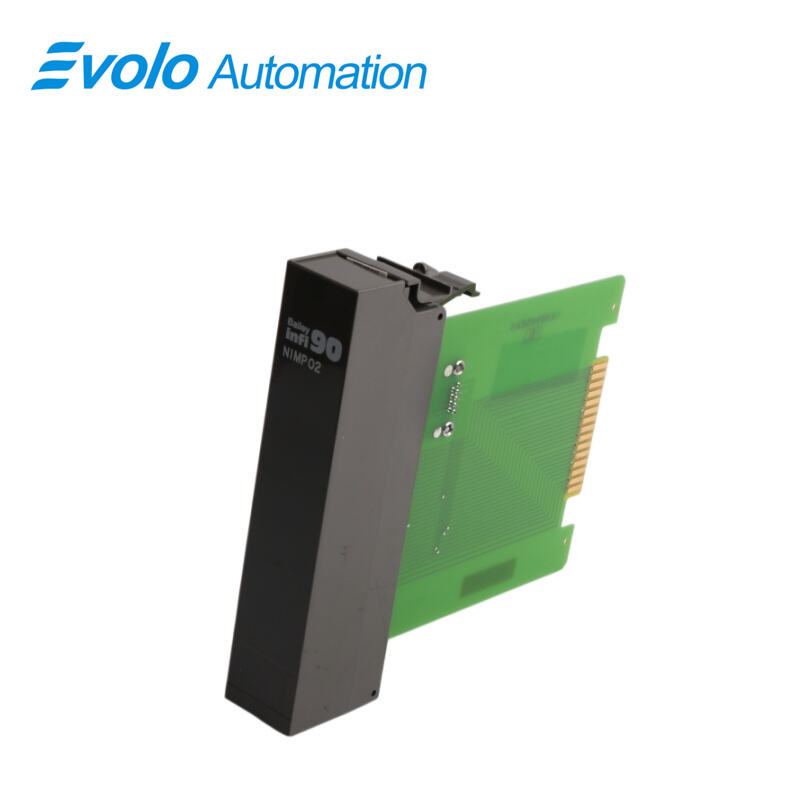

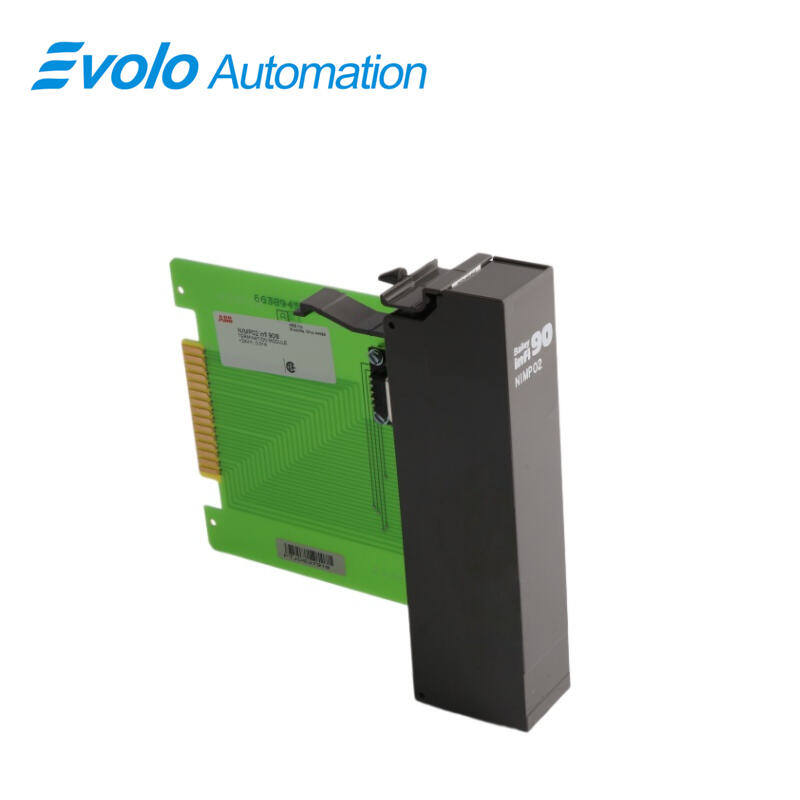

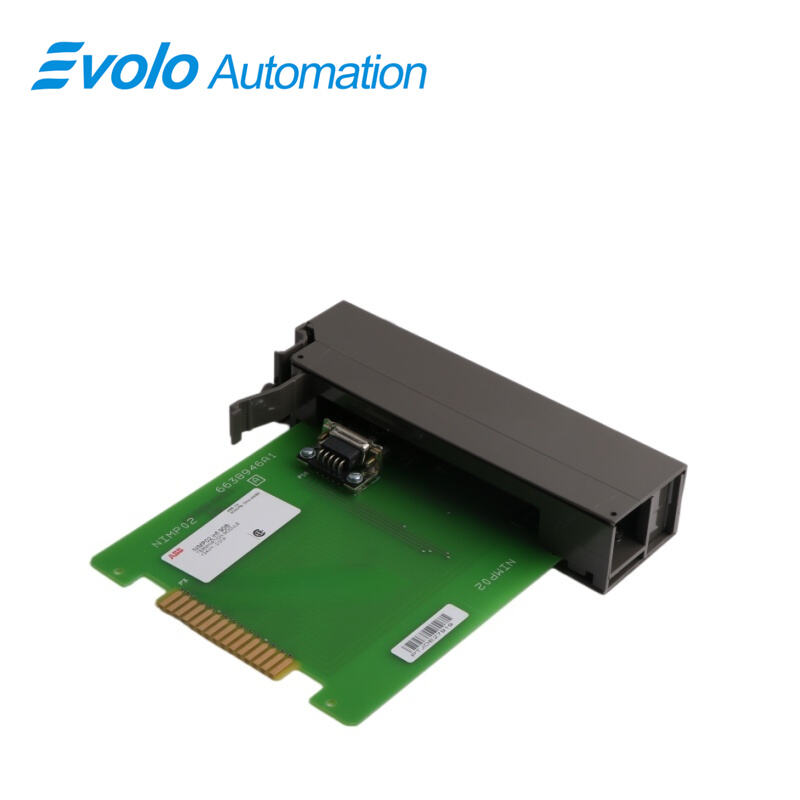

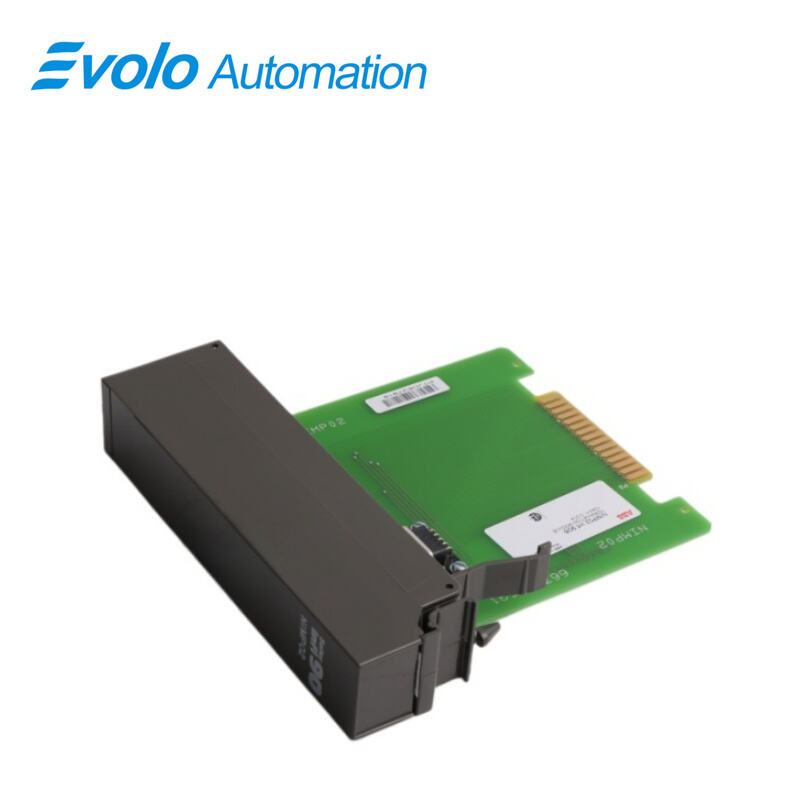

Modul terminasi menyediakan koneksi dari peralatan pabrik ke modul proses INFI 90®. Modul terminasi NIMP02 merupakan antarmuka untuk modul prosesor multifungsi redundan. Modul terminasi NIMP02 memerlukan modul terminasi NIMP01 agar dapat beroperasi. Instruksi produk ini menjelaskan cara memasang dan menggunakan Modul Terminasi Prosesor Multifungsi NIMP01 dan NIMP02. Modul terminasi NIMP02 digunakan bersamaan dengan modul terminasi NIMP01 saat mengakhiri koneksi modul redundan. Modul NIMP02 dilengkapi satu LED yang menyala ketika modul MFP redundan aktif.
Aplikasi
Pembangkit listrik: Sistem pengendali boiler (BCS) dan pemantauan turbin di pembangkit listrik tenaga termal.
Pabrik petrokimia: Pengaturan loop proses dan interlock keselamatan di unit penyulingan minyak.
Pabrik besi dan baja: Pengendalian logika termal kompleks untuk tanur tinggi dan tungku kokas.
Pabrik kertas dan pertambangan: Pengendalian proses terdistribusi untuk jalur produksi kontinu berskala besar.
Penanganan khusus
1 Gunakan Kantong Pelindung Elektrostatik. Simpan modul-modul tersebut di dalam kantong pelindung elektrostatik hingga Anda siap memasangnya ke dalam sistem. Simpan kantong tersebut untuk penggunaan di masa mendatang.
2 Hubungkan Kantong ke Tanah Sebelum Dibuka. Sebelum membuka kantong yang berisi perakitan komponen semikonduktor, sentuhkan kantong tersebut ke badan peralatan atau ke titik pentanahan guna menyeimbangkan muatan.
3 Hindari Menyentuh Rangkaian Elektronik. Pegang perakitan hanya dari tepinya; hindari menyentuh bagian rangkaian elektroniknya.
4 Hindari Pemasangan Parsial Komponen Semikonduktor. Pastikan semua perangkat yang terhubung ke modul telah dipasang dengan benar ke titik pentanahan sebelum menggunakannya.
5 Hubungkan Peralatan Uji ke Titik Pentanahan.
6 Gunakan Vacuum Layanan Lapangan Antistatis. Bersihkan debu dari modul jika diperlukan.
7 Gunakan Tali Pengikat Pergelangan Tangan yang Dihubungkan ke Tanah. Hubungkan tali pengikat pergelangan tangan ke soket pentanahan yang sesuai pada panel masukan daya. Soket pentanahan pada panel masukan daya terhubung ke sistem elektroda pentanahan bumi melalui kabel pengaman arus bolak-balik (AC safety ground).
8 Jangan Gunakan Pensil Grafit untuk Mengatur Saklar DIP. Untuk menghindari kontaminasi pada kontak saklar DIP yang dapat menyebabkan kerusakan tidak disengaja pada papan sirkuit, jangan gunakan pensil grafit untuk mengatur saklar DIP.
Pemeliharaan
Keandalan setiap produk mandiri atau sistem kontrol dipengaruhi oleh pemeliharaan peralatan. Bailey Controls Company sangat menyarankan agar semua pengguna peralatan menerapkan program pemeliharaan preventif guna menjaga operasional peralatan pada tingkat optimal.
Bagian ini menyajikan prosedur yang dapat dilakukan pelanggan di lokasi. Prosedur perawatan preventif ini harus digunakan sebagai pedoman untuk membantu Anda menerapkan praktik perawatan preventif yang baik. Pilih langkah minimum yang diperlukan untuk memenuhi kebutuhan pembersihan sistem Anda.
Personel yang melakukan perawatan preventif harus memenuhi kualifikasi berikut.
• Harus merupakan teknisi listrik atau insinyur terlatih yang memahami penggunaan peralatan uji secara benar.
• Harus mengenal Modul Penghentian Prosesor Multi-Fungsi NIMP01 (IMP), memiliki pengalaman bekerja dengan sistem kendali proses, serta mengetahui tindakan pencegahan yang harus diambil saat bekerja pada sistem AC bertegangan.
Pertanyaan yang Sering Diajukan
T: Apakah NIMP02 dapat menggantikan NIMP01 secara langsung?
J: NIMP02 umumnya merupakan versi peningkatan dari NIMP01, dengan daya pemrosesan yang lebih kuat atau kapasitas memori yang lebih besar. NIMP02 dapat menggantikan NIMP01 asalkan firmware-nya kompatibel.
T: Mengapa lampu Status terus berkedip merah setelah penggantian NIMP02?
A: Ini menunjukkan modul tidak berjalan. Silakan periksa apakah saklar DIP alamat konsisten dengan modul aslinya.
Q: Perangkat lunak apa yang digunakan untuk menulis logika kontrol NIMP02?
A: Biasanya dikonfigurasi secara grafis menggunakan perangkat lunak ABB Composer atau perangkat lunak WinTools/CAD versi lama.
Q: Apakah NIMP02 ini masih dalam produksi massal?
A: Produk ini telah dihentikan produksinya. Saat ini, sebagian besar disediakan dalam bentuk suku cadang yang direkondisi atau stok lama baru.
Q: Bagaimana cara mencadangkan program di dalam NIMP02?
A: Gunakan perangkat lunak stasiun rekayasa melalui jaringan kontrol untuk menjalankan operasi "Unggah", sehingga konfigurasi logika yang sedang berjalan disimpan ke dalam sebuah berkas.
