Ikhtisar

Tempat Asal:	Swedia
Nama Merek:	ABB
Nomor Model:	INNIS01
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Spesifikasi

Parameter	Nilai
Model	INNIS01
Deskripsi	Modul Antarmuka Jaringan Slave, Bailey Infi 90
Dimensi	3,5 × 31 × 17,6 cm
Berat	0.42 kg
Memori	208 kB RAM; 64 kB ROM
Persyaratan Daya	+5 VDC @ 900 mA (4,5 W); +15 VDC @ 5 mA (0,08 W); -15 VDC @ 200 mA (3 W)
Kemampuan Sistem	62.500 node dalam sistem; 250 node per loop; kombinasi apa pun dari PCU, MCS, OIS, ICI
Kecepatan Komunikasi	10 Mbaud atau 2 Mbaud
Pemasangan	Menempati satu slot di unit pemasangan modul standar INFI 90 OPEN
Gangguan Elektromagnetik/Frekuensi Radio	Pastikan pintu kabinet tertutup rapat; jangan gunakan peralatan komunikasi pada jarak kurang dari 2 meter
Suhu operasi	0°C hingga 70°C (32°F hingga 158°F)
Kelembapan Relatif	kelembaban relatif 5% hingga 90% pada suhu hingga 55°C; 5% hingga 40% pada suhu di atas 55°C (tanpa kondensasi)
Tekanan Atmosfer	Permukaan laut hingga 3 km (1,86 mil)
Kualitas udara	Tidak korosif
Sertifikasi	Bersertifikat CSA untuk penggunaan di lingkungan non-berbahaya

Deskripsi

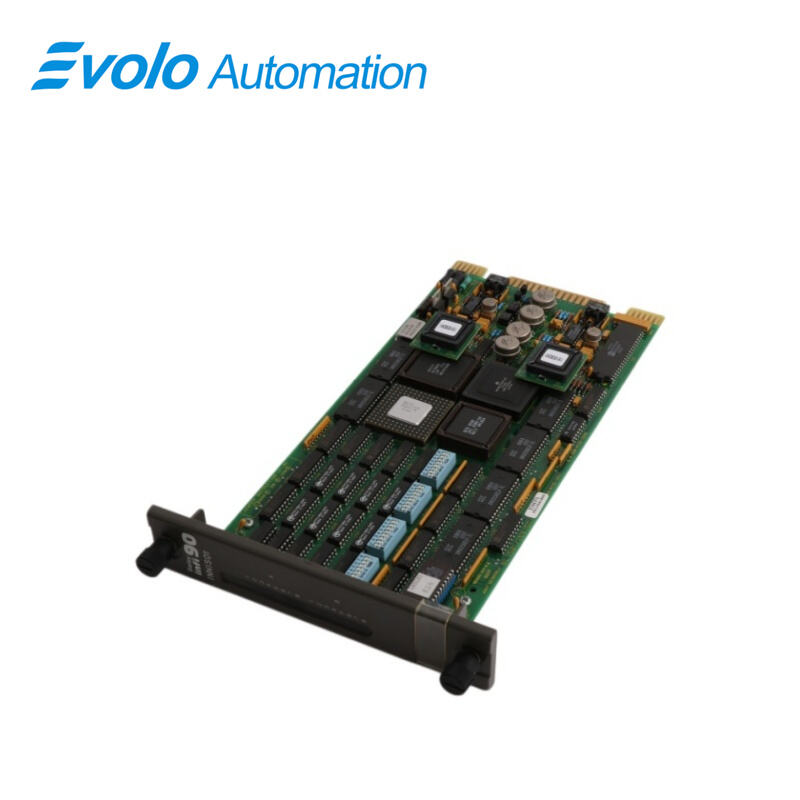

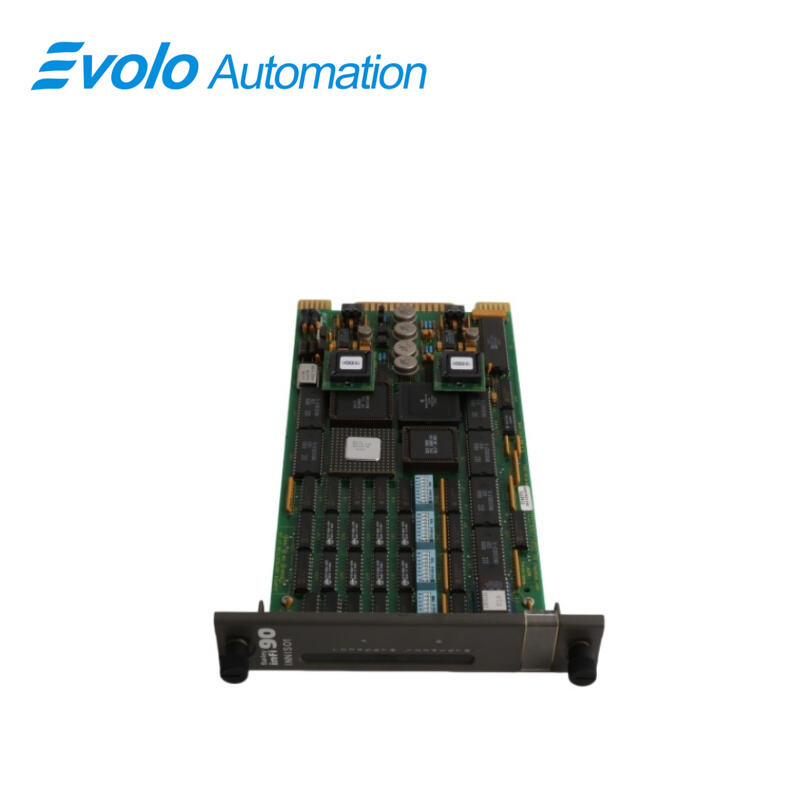

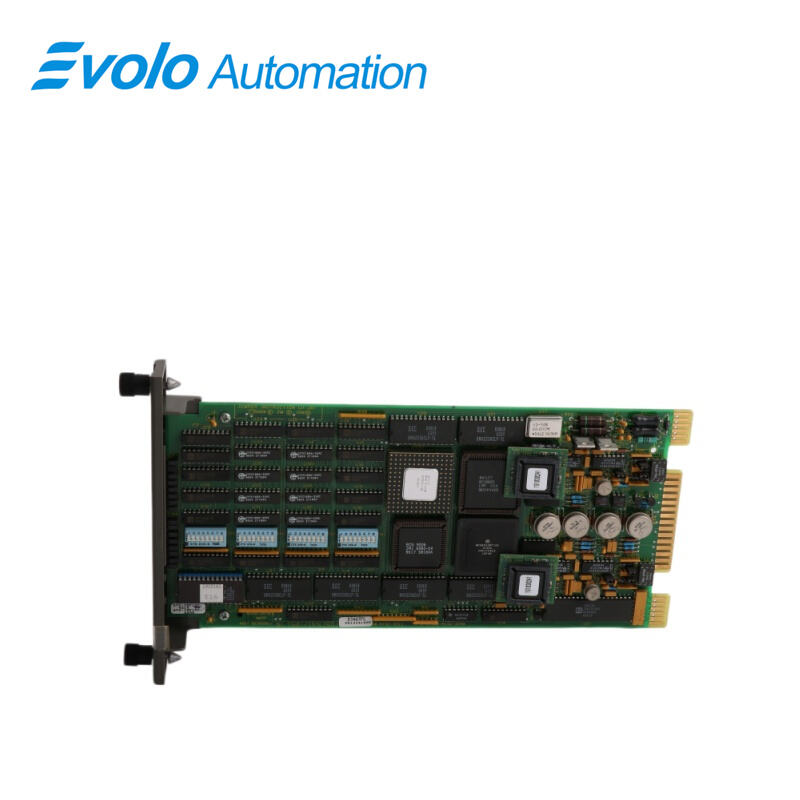

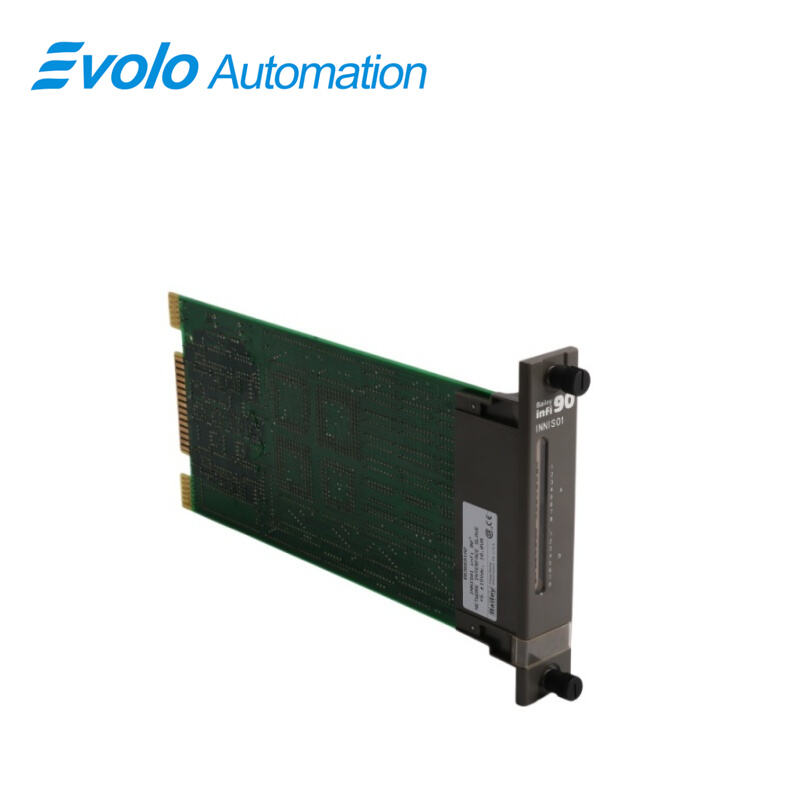

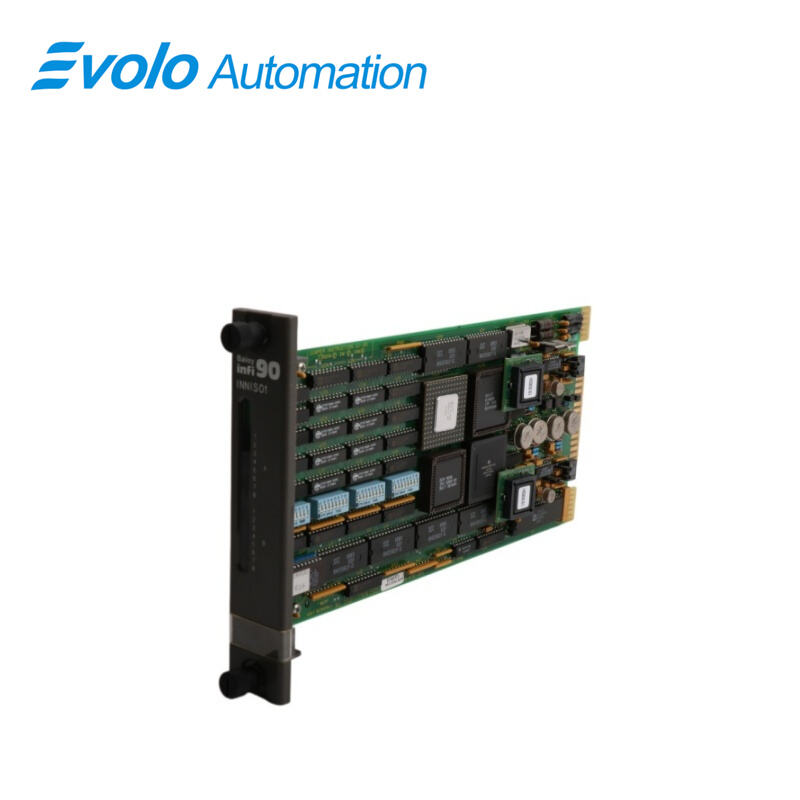

Modul NIS INNIS01 adalah modul masukan/keluaran (I/O) yang beroperasi bersama-sama dengan modul NPM. Hal ini memungkinkan suatu node berkomunikasi dengan node lain mana pun pada loop INFI-NET. Modul NIS merupakan papan sirkuit cetak tunggal yang menempati satu slot dalam unit pemasangan modul. Papan sirkuit tersebut berisi rangkaian komunikasi berbasis mikroprosesor yang memungkinkannya berinteraksi dengan modul NPM. Dua sekrup pengunci pada pelat muka menahan modul NIS ke unit pemasangan modul. Terdapat 16 LED pada pelat muka yang menampilkan kode kesalahan serta jumlah kejadian/kesalahan. Modul NIS memiliki tiga konektor tepi kartu untuk sinyal eksternal dan catu daya (P1, P2, dan P3). Konektor P1 terhubung ke sumber daya modul. Konektor P2 menghubungkan modul NIS ke bus ekspander I/O guna berkomunikasi dengan modul NPM. Komunikasi serial ke node lain dilakukan melalui konektor P3 menggunakan kabel yang terhubung ke unit terminasi atau modul terminasi. Komunikasi antar node dilakukan melalui kabel koaksial atau twinaksial yang menghubungkan unit terminasi atau modul terminasi di masing-masing node.

Aplikasi

Modul slave INNIS01 banyak digunakan di berbagai bidang otomasi industri dan sistem kontrol, seperti minyak bumi, kimia, tenaga listrik, serta transportasi. Modul ini dapat digunakan untuk mengumpulkan data dari perangkat lapangan dan mengirimkannya ke komputer induk guna pemantauan jarak jauh dan diagnosis. Secara bersamaan, modul ini juga dapat digunakan dalam sistem kontrol proses untuk mengakuisisi dan mengendalikan variabel proses.

Fitur

Antarmuka unit kontrol proses memiliki fitur-fitur berikut:

• INFI-NET menyediakan jaringan komunikasi skala pabrik.

• INFI-NET menyediakan sinkronisasi waktu secara menyeluruh di seluruh sistem kontrol pabrik.

• Setiap node, tergantung pada konfigurasinya, dapat beroperasi secara independen dari node INFI-NET lainnya.

• Modul antarmuka unit kontrol proses menyediakan prosedur start-up/shutdown lokal saat terjadi kegagalan daya tanpa intervensi operator.

• Kecepatan komunikasi sepuluh megabaud memungkinkan pertukaran informasi yang tepat waktu.

• Modul NPM mengemas informasi proses guna mencapai efisiensi transmisi maksimal.

• Modul antarmuka unit pengendali proses menangani empat jenis pesan: siaran, sinkronisasi waktu, multicast, dan polling NIS.

• Semua pesan memuat kode pemeriksaan redundansi siklik (CRC) dan checksum untuk memastikan integritas data.

Pemasangan

1 Verifikasi penugasan slot NIS pada unit pemasangan modul.

2 Verifikasi bahwa dipshunt 24-pin terpasang pada soket bus ekspander I/O antara slot unit pemasangan modul yang akan digunakan oleh modul NIS dan slot yang akan digunakan oleh modul NPM.

3 Lepaskan semua dipshunt 24-pin dari soket bus ekspander I/O yang menghubungkan modul NIS ke modul lain selain modul NPM.

4 Pasangkan ujung berkerudung kabel NKLS01, NKLS02, NKLS11, atau NKLS12 ke bukaan konektor kabel backplane unit pemasangan modul untuk modul NIS.

5 Geser modul NIS masuk sambil memandu tepi atas dan bawah papan sirkuit sepanjang rel atas dan bawah unit pemasangan modul.

6 Tekan pelat muka hingga tepi belakang modul terpasang dengan kokoh pada konektor backplane.

7 Putar dua sekrup pengunci seperempat putaran penuh (½-turn) untuk mengunci modul pada posisinya. Modul dianggap terkunci ketika sisi terbuka alur pada sekrup pengunci menghadap ke arah pusat pelat muka.

8 Lihat petunjuk unit terminasi NTCL01 atau modul terminasi NICL01 untuk informasi lengkap mengenai perangkat terminasi tersebut. Lampiran A dan B menyediakan informasi referensi cepat mengenai perangkat terminasi ini.
