Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	INNIS01
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	INNIS01
Popis	Modul síťového rozhraní pro podřízené zařízení, Bailey Infi 90
Rozměr	3,5 × 31 × 17,6 cm
Hmotnost	0.42 kg
Paměť	208 kB RAM; 64 kB ROM
Požadavky na výkon	+5 VDC při 900 mA (4,5 W); +15 VDC při 5 mA (0,08 W); −15 VDC při 200 mA (3 W)
Kapacita systému	62 500 uzlů v systému; 250 uzlů na smyčku; libovolná kombinace PCU, MCS, OIS, ICI
Rychlost komunikace	10 Mbaud nebo 2 Mbaud
Montáž	Zaujímá jeden slot ve standardní montážní jednotce modulů INFI 90 OPEN
Elektromagnetické / rádiové frekvenční rušení	Uzavírat dveře skříně; nepoužívat komunikační zařízení ve vzdálenosti menší než 2 metry
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F)
Relativní vlhkost	5 % až 90 % do 55 °C; 5 % až 40 % nad 55 °C (bez kondenzace)
Atmosférický tlak	Úroveň moře až 3 km (1,86 míle)
Kvalita ovzduší	Nekorozivní
Certifikace	Certifikováno CSA pro použití v nebezpečných prostředích

Popis

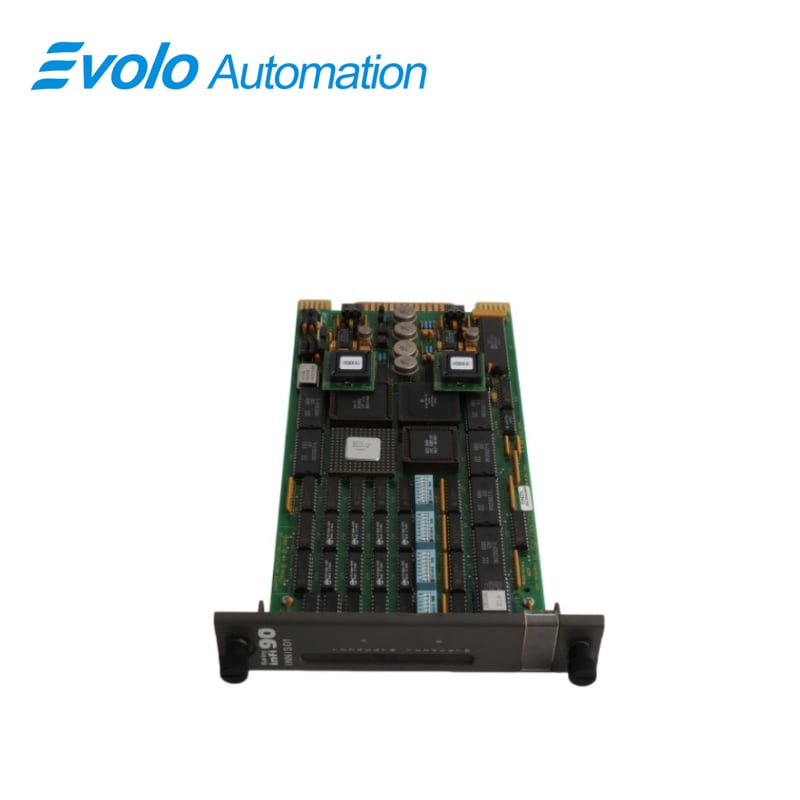

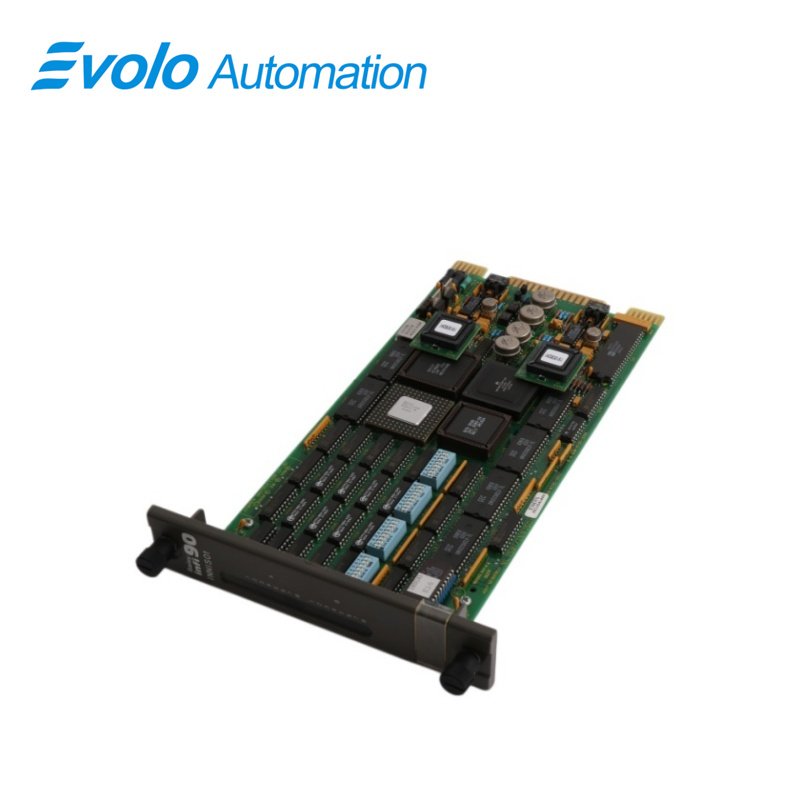

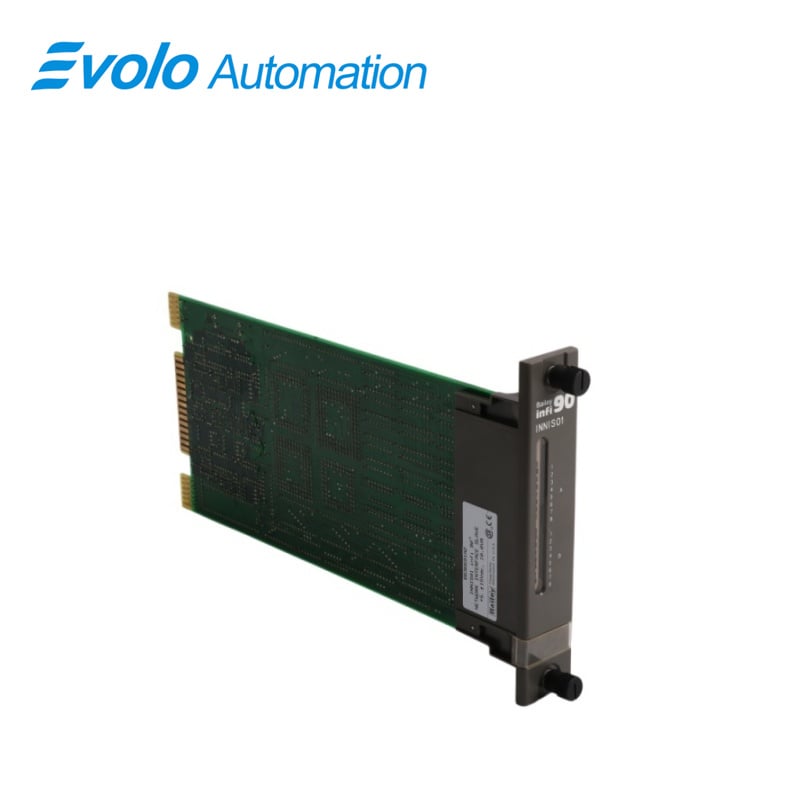

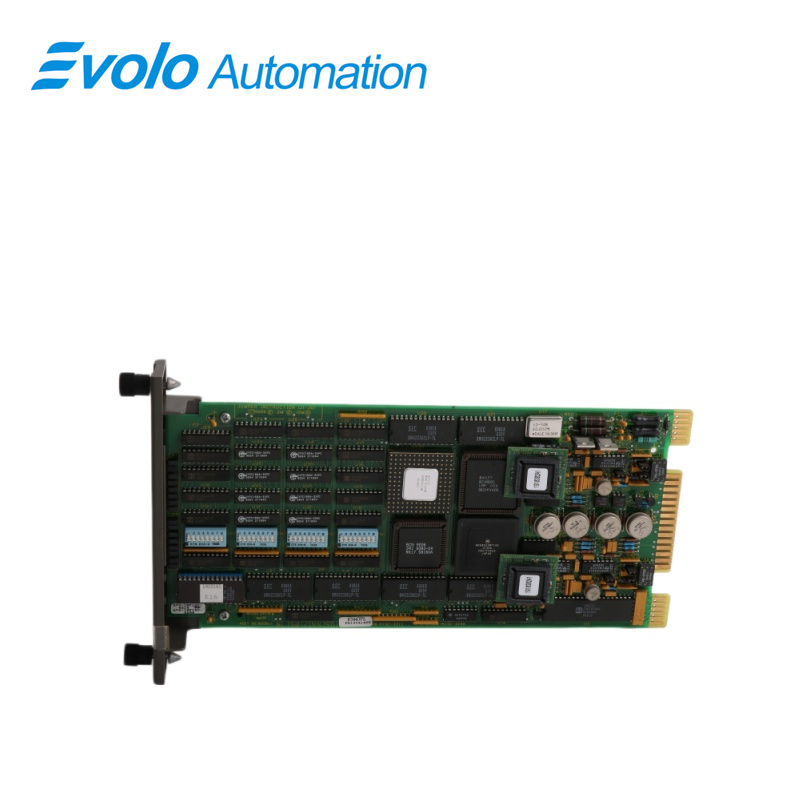

Modul INNIS01 NIS je vstupně-výstupní (I/O) modul, který pracuje ve spojení s modulem NPM. To umožňuje uzlu komunikovat s jakýmkoli jiným uzlem na smyčce INFI-NET. Modul NIS je jedna tištěná spojovací deska, která zabírá jeden slot v montážní jednotce modulů. Deska obsahuje mikroprocesorovou komunikační elektroniku, která umožňuje její propojení s modulem NPM. Dva závěrové šrouby na čelním panelu zajistí modul NIS v montážní jednotce modulů. Na čelním panelu je 16 LED diod, které zobrazují chybové kódy a počty událostí/chyb. Modul NIS má tři konektory typu card edge pro externí signály a napájení (P1, P2 a P3). Konektor P1 je připojen ke zdroji napájení modulu. Konektor P2 propojuje modul NIS s rozšiřující sběrnicí I/O pro komunikaci s modulem NPM. Sériová komunikace s jinými uzly probíhá prostřednictvím konektoru P3 pomocí kabelu připojeného k ukončovací jednotce nebo ukončovacímu modulu. Komunikace mezi uzly probíhá prostřednictvím koaxiálních nebo twinaxiálních kabelů, které propojují ukončovací jednotky nebo moduly na každém uzlu.

Použití

Modul INNIS01 jako slave je široce využíván v různých oblastech průmyslové automatizace a řídicích systémů, například v petrochemickém průmyslu, chemickém průmyslu, energetice a dopravě. Lze jej použít k sběru dat z polních zařízení a jejich přenosu do nadřazeného počítače pro dálkový dohled a diagnostiku. Současně lze tento modul také využít v systémech řízení procesů ke získávání a řízení procesních veličin.

Vlastnosti

Rozhraní jednotky řízení procesů má následující vlastnosti:

• INFI-NET poskytuje komunikační síť pro celou výrobní jednotku.

• INFI-NET zajišťuje časovou synchronizaci v rámci celé řídicí systémové výrobní jednotky.

• Každý uzel může v závislosti na konfiguraci fungovat nezávisle na ostatních uzlech INFI-NET.

• Moduly rozhraní jednotky řízení procesů umožňují lokální spuštění/vypnutí při výpadku napájení bez zásahu obsluhy.

• Komunikační rychlost deset megabaudů zajišťuje včasnou výměnu informací.

• Modul NPM zpracovává procesní informace za účelem dosažení maximální účinnosti přenosu.

• Moduly rozhraní řídící jednotky procesu zpracovávají čtyři typy zpráv: vysílání (broadcast), synchronizaci času, multicast a dotaz NIS.

• Všechny zprávy obsahují kódy kontrolního součtu cyklické redundancy (CRC) a kontrolní součty, aby byla zajištěna integrita dat.

Instalace

1. Ověřte přiřazení slotu NIS v jednotce pro montáž modulů.

2. Ověřte, zda je v zásuvkách sběrnice I/O expandéru mezi slotem jednotky pro montáž modulů, který bude používat modul NIS, a slotem, který bude používat modul NPM, nainstalován 24pinový dipshunt.

3. Odstraňte všechny 24pinové dipshunty ze zásuvek sběrnice I/O expandéru, které by spojovaly modul NIS s jakýmkoli jiným modulem než modulem NPM.

4. Připojte zakrytý konec kabelu NKLS01, NKLS02, NKLS11 nebo NKLS12 do otvoru konektoru kabelu zadní desky jednotky pro montáž modulů určeného pro modul NIS.

5. Zasuňte modul NIS tak, že horní a dolní okraje tištěného spoje budete vést po horní a dolní liště jednotky pro montáž modulů.

6 Stiskněte čelní panel, dokud se zadní okraj modulu pevně nezaklapne do konektoru zadní desky.

7 Otočte dvě uzamykací šrouby o půl otáčky, abyste modul zajistili na místě. Modul je zajištěn, když otevřená strana drážky na uzamykacích šroubech směřuje ke středu čelního panelu.

8 Úplné informace o ukončovacím zařízení naleznete v návodu k ukončovací jednotce NTCL01 nebo k ukončovacímu modulu NICL01. Přílohy A a B poskytují rychlý přehled těchto ukončovacích zařízení.
