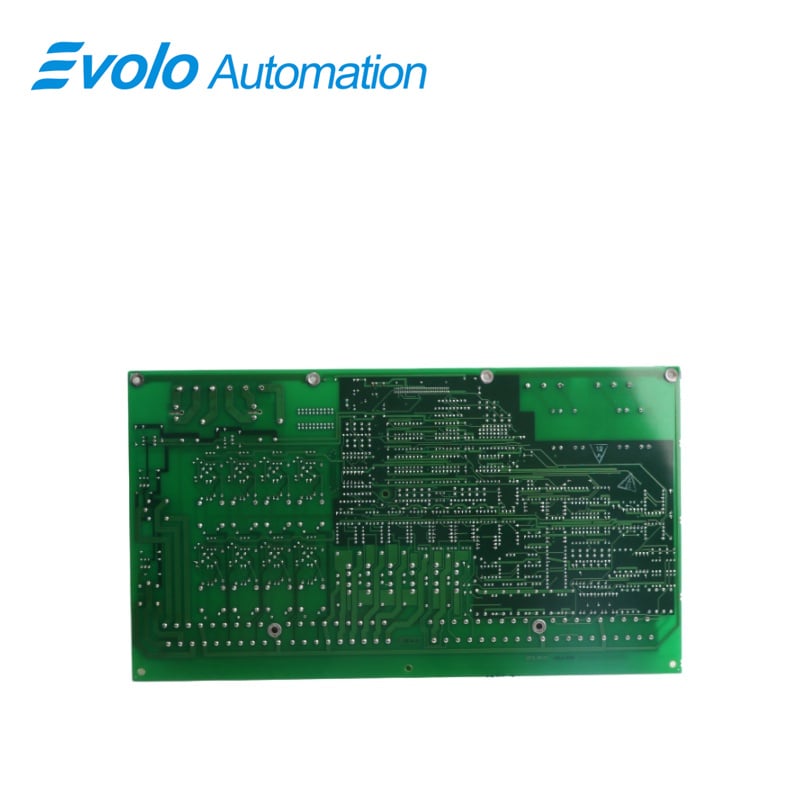

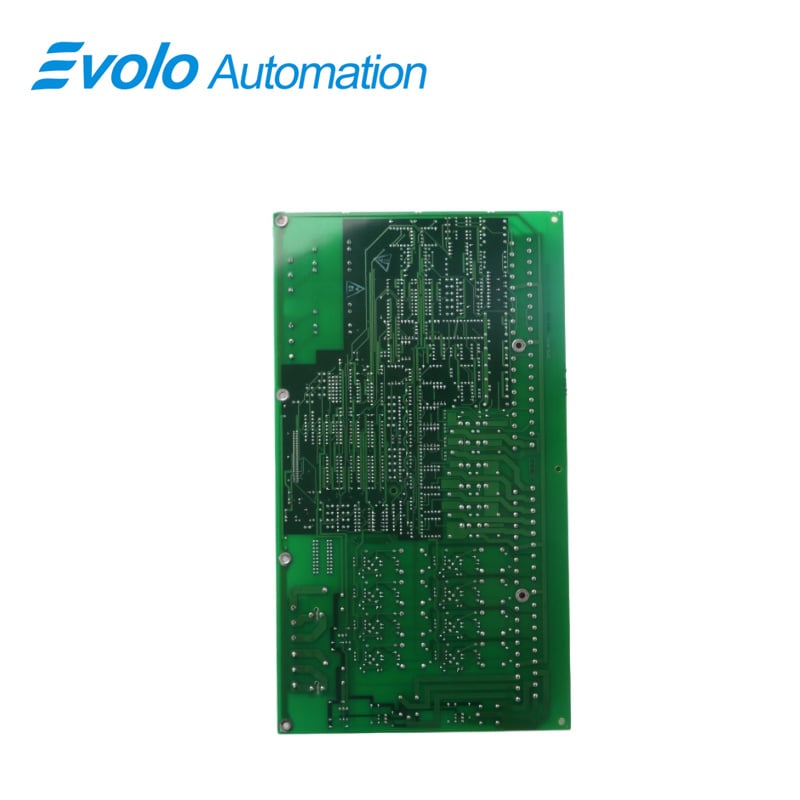

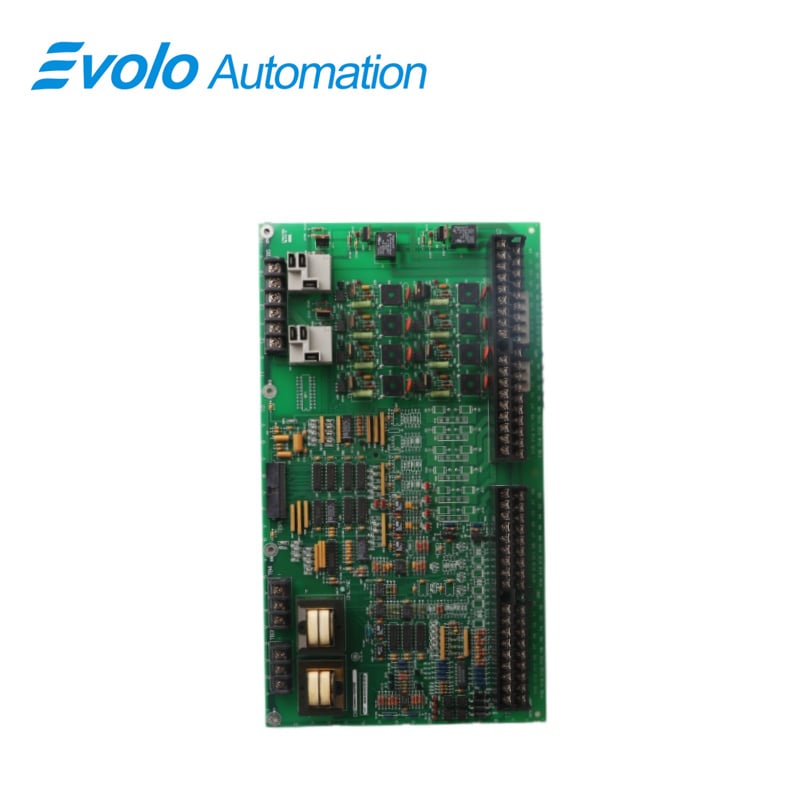

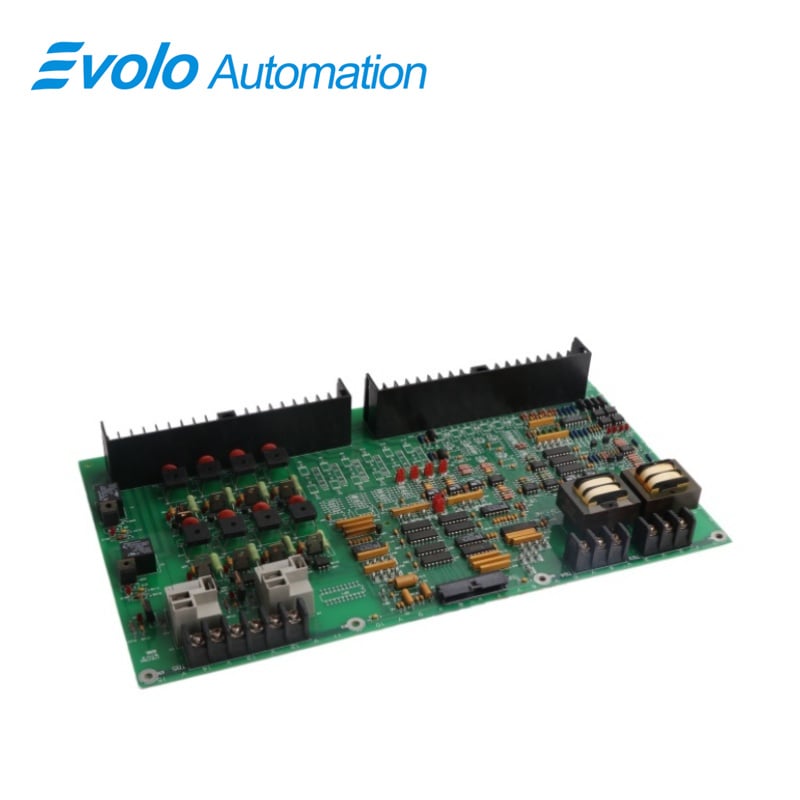

Papan Terminal I/O Tambahan LCI DS200DDTBG2ABB

Ikhtisar

Tempat Asal:	Amerika Serikat
Nama Merek:	GE
Nomor Model:	DS200DDTBG2ABB
Detail Kemasan:	Baru, Segel Pabrik Asli
Waktu Pengiriman:	5-7 hari
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	Tersedia

Spesifikasi

Deskripsi

DS200DDTBG2ABB adalah Papan Terminal I/O Tambahan LCI yang diproduksi dan didesain oleh General Electric sebagai bagian dari Seri Mark V LM yang digunakan dalam Sistem Kontrol Turbin Gas Speedtronic GE. Papan DS200DDTBG2ABB (DDTB) merupakan papan terminal tegangan tinggi untuk koneksi sistem sinyal I/O tambahan. Papan ini terhubung ke papan anak modul analog-ke-digital DS200ADMA (ADMA) yang dipasang pada papan kontrol prosesor sinyal digital DS200DSPC (DSPC). Konektor berkepadatan tinggi dan kabel pita menghubungkan papan DDTB ke papan ADMA. Papan ADMA menyediakan daya bagi papan DDTB. Papan DDTB menyediakan kondisioning sinyal, penskalaan, penyanggaan, serta isolasi guna memungkinkan sinyal tingkat sistem yang beroperasi di lingkungan keras dapat diakses oleh prosesor sinyal digital (DSP) pada papan DSPC. Koneksi kabel eksternal dari sinyal tegangan tinggi, I/O kontak, pengukuran arus (melalui perangkat efek Hall tingkat rendah), atau trafo arus (CT) berarus tinggi dapat dihubungkan ke terminal DDTB. Terdapat dua versi papan DDTB, yaitu versi G1 dan G2. Versi G2 memiliki sebagian fungsi yang tidak tersedia pada versi G1, dan perbedaan tersebut dicantumkan di tempat yang relevan.

Aplikasi

Pembangkit listrik termal/gas berkapasitas besar: Banyak digunakan dalam kabinet pemantauan digital untuk turbin gas seri GE Frame 6, 7, dan 9, menangani ratusan atau ribuan sinyal batas katup dan status pompa.

Kilang minyak dan gas: Digunakan untuk pengendalian interlock start/stop unit kompresor kritis, memastikan akurasi perpindahan logika pada tingkat milidetik di lingkungan berbahaya.

Metalurgi dan pertambangan: Diterapkan dalam sistem pemantauan konveyor sabuk besar atau ruang blower tanur tinggi, menangani interaksi sinyal digital di bawah getaran tinggi dan gangguan elektromagnetik.

Manufaktur diskret: Bertanggung jawab atas agregasi I/O terdistribusi pada jalur produksi otomatis berskala besar, mengelola logika pengendalian sekuensial yang kompleks.

Input analog

INPUT AC TEGANGAN TINGGI: Terdapat dua input terisolasi untuk koneksi ke sinyal AC tegangan tinggi. Input ini menggunakan trafo penurun tegangan, penyaringan pasif, dan penguat penyangga guna memberikan sinyal sebesar ±5 V peak-to-peak ke input VCO papan ADMA (pada tegangan masuk 693 V rms). Input-input ini memiliki blok terminal sekrup terpisah yang dirancang dan diisolasi untuk tahan terhadap transien puncak 1000 V

INPUT SINYAL ARUS TINGGI: Enam input dengan resistor pengindera arus cocok untuk sinyal arus kontinu ±5 amp (dirancang khusus untuk input CT). Input-input ini diperkuat secara diferensial dan mampu menahan tegangan mode bersama ±12 V. Setiap input telah difilter dan diskalakan. Input-input ini dilengkapi blok terminal tipe sekrup serta dilindungi dari lonjakan tegangan.

MASUKAN SINYAL ARUS RENDAH: Terdapat tiga masukan dengan resistor pengindera arus yang sesuai untuk sinyal arus kontinu ±0,224 amp (dirancang khusus untuk sinyal transduser arus LEM). Masukan-masukan ini di-buffer secara diferensial dan mampu menahan tegangan mode bersama sebesar ±12 V. Setiap masukan difilter dan diskalakan. Masukan-masukan ini menggunakan blok terminal tipe sekrup serta dilindungi dari lonjakan tegangan.

Keluaran analog

KELUARAN TEGANGAN: Terdapat empat keluaran analog terbuffer yang tersedia pada terminal sekrup. Keluaran-keluaran ini mencakup penguatan sebesar dua untuk menghasilkan rentang keluaran ±10 V dari sinyal keluaran rentang ±5 V yang berasal dari papan ADMA. Setiap keluaran dilengkapi resistor seri 200 ohm guna mengisolasi penguat dari koneksi pelanggan.

kELUARAN ARUS 4–20 mA: Dua dari keluaran analog juga menggerakkan buffer keluaran sumber arus untuk mendukung sinyal keluaran loop arus 4–20 mA. Baik keluaran tegangan maupun arus aktif setiap saat dan dapat digunakan secara terpisah atau bersamaan dengan menghubungkannya ke terminal keluaran masing-masing. Terdapat tahap pembalikan dan penguatan pada penggerak 4–20 mA sehingga masukan +5 V dari papan ADMA menghasilkan keluaran 4 mA, sedangkan masukan −5 V menghasilkan keluaran 20 mA.

Pertanyaan yang Sering Diajukan

T: Apa fungsi utama Papan Terminal I/O Tambahan DS200DDTBG2ABB LCI?

J: Fungsi utamanya adalah memperluas kapasitas koneksi perangkat berarus rendah—seperti sensor, saklar, indikator, atau komponen kontrol lainnya—ke sistem kontrol pusat. Papan ini berfungsi sebagai antarmuka antara perangkat-perangkat tersebut dan unit kontrol utama.

T: Bagaimana perbedaan Papan Terminal I/O Tambahan DS200DDTBG2ABB LCI dibandingkan papan antarmuka lainnya?

A: Berbeda dengan papan antarmuka tradisional, Papan Terminal I/O Tambahan LCI dirancang khusus untuk aplikasi arus rendah. Papan ini umumnya dilengkapi sirkuit dan komponen khusus yang dioptimalkan untuk menangani sinyal dengan kebutuhan daya yang lebih rendah.

Q: Jenis perangkat apa saja yang dapat dihubungkan ke Papan Terminal I/O Tambahan LCI DS200DDTBG2ABB?

A: Berbagai jenis perangkat arus rendah dapat dihubungkan, termasuk sensor jarak dekat, saklar batas, tombol tekan, lampu indikator, serta komponen serupa lainnya yang umum ditemukan dalam sistem otomasi dan pengendali industri.
