Ամփոփում
Ծագման վայր: |
ԱՄՆ |
Անունը՝ |
Bently Nevada |
Մոդելի համարը՝ |

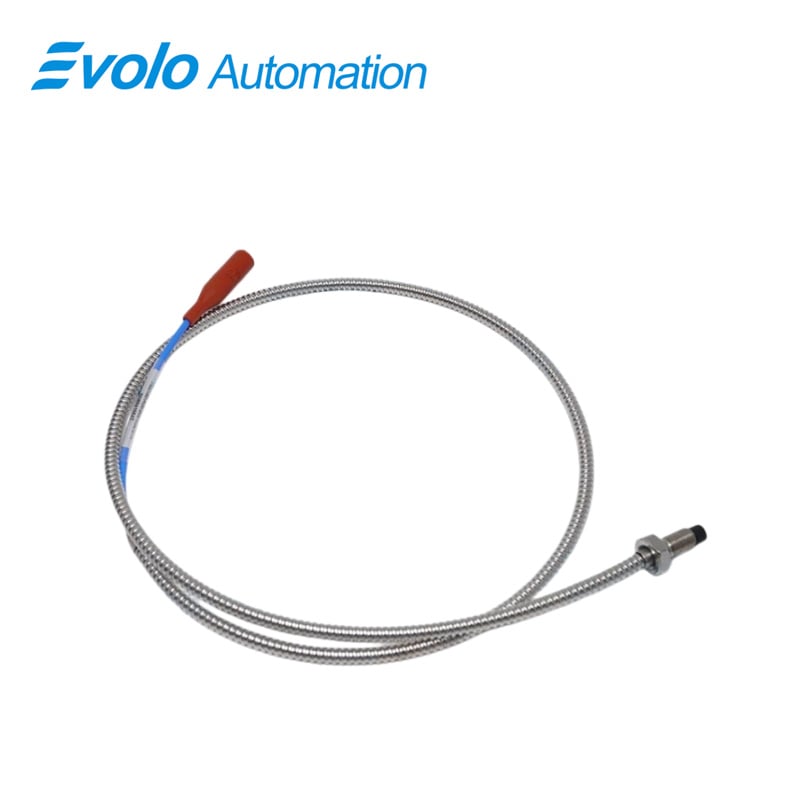

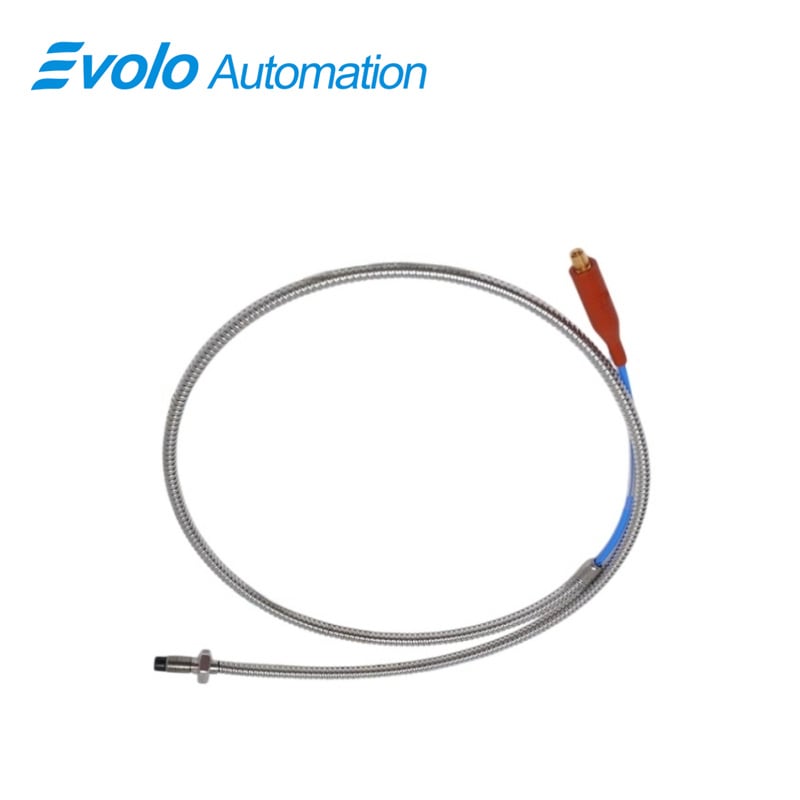

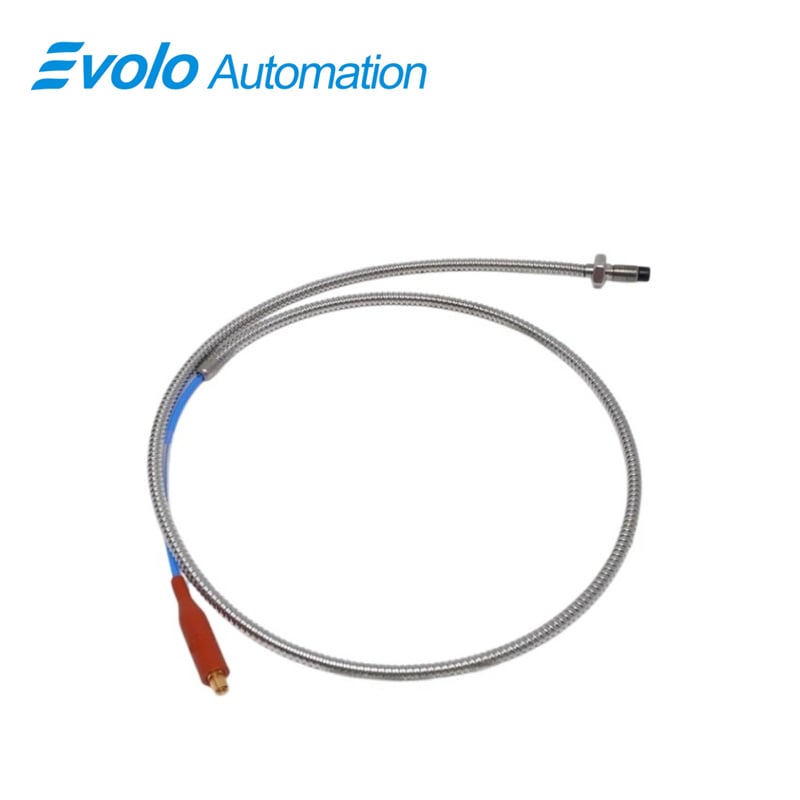

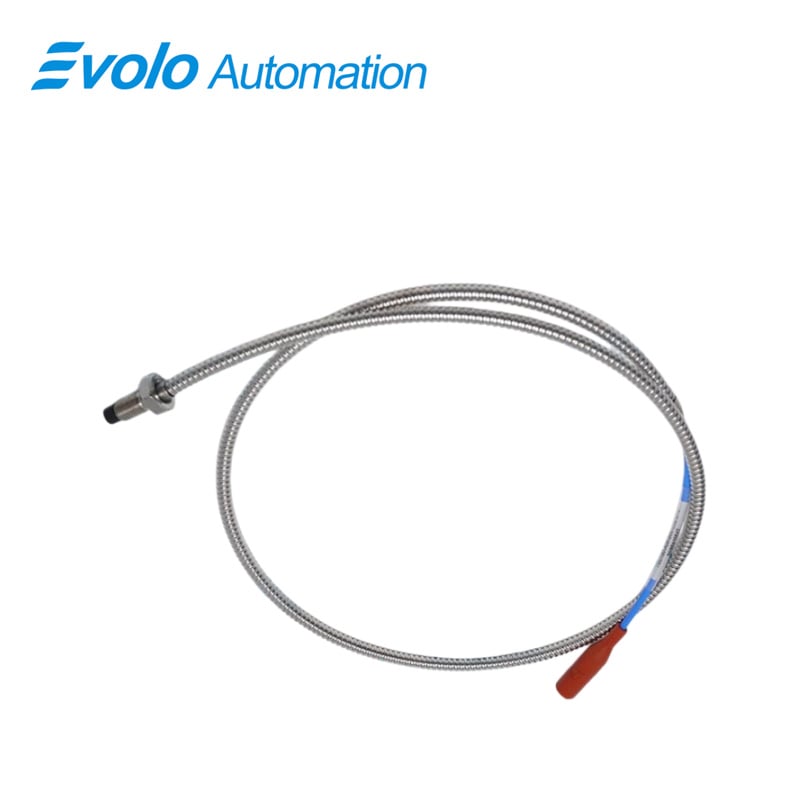

TM0180-A08-B00-C02-D10 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Արագ մանրամասն
|
Զննարկիչի տեսակ |
M10×1; պաշտպանված |
|
Անմետաղական մասի երկարություն |
Ստանդարտ՝ 00 (0,0 դյույմ) |
|
Պահարանի երկարություն |
Նվազագույն՝ 02 (20 մմ) |
|
Ընդհանուր երկարություն |
10 (1,0 մ) |
|
Միացում կամ տեսակ |
02 (այո) |
|
Չափ: |
20.5x22.5x3.5 սմ |
|
Քաշ՝ |
0.25 KG |
Նկարագրություն
TM0180 և TM0105 շարքի զննարկիչները մատակարարվում են 0,5 մ և 1,0 մ երկարությամբ կաբելներով, ինչպես նաև հատուկ երկարություններով՝ 5,0 մ և 9,0 մ, որոնք ունեն ինտեգրված զննարկիչ և երկարացման կաբելի դիզայն: Զննարկիչը կարող է ընտրվել անգլերեն կամ մետրական միավորներով, ինչպես նաև հակառակ մոնտաժման տարբերակներով: Հակառակ մոնտաժման զննարկիչները օգտագործվում են TM0393 զննարկիչների կապսուլների հետ վտանգավոր գոտիներում:
Կիրառումներ
Նավթաքիմիական արդյունաբերություն (բարձրահաճախականության ցենտրիֆուգներ). Օգտագործվում է փոքր չափսի բարձրահաճախականության ցենտրիֆուգային սեղմիչների կամ տուրբինների առանցքային տատանումների վերահսկման համար: Դրա արտակարգ կարճ CO2 (20 մմ) կապսուլի շնորհիվ այն իդեալական է լայնարձակ սահմանափակված տարածքներում՝ ստատորի կապսուլի ներսում տեղադրելու համար:
Էներգետիկայի ոլորտ (միավորի արագության կարգավորման համակարգեր). Չափում է տուրբինի կարգավորման համակարգերում փականների դիրքերի կամ կարգավորիչ ձողերի միկրոշեղումները՝ ապահովելու համար միավորի արագության ճշգրիտ կարգավորում:
Փումպերի արտադրություն (բազմաստիճան ցենտրիֆուգային փումպեր). Օգտագործվում է թրաստային ստատորների դիրքերում՝ թերմոստատային ջրի մատակարարման կամ հում նավթի տեղափոխման փումպերում, որպեսզի վերահսկվի առանցքային շարժումը և կանխվի ռոտորի բախման վնասը:
Ճշգրտությամբ արտադրություն (փորձարկման սարքավորումներ). Քանի որ դրա 8 մմ զննարարի գծայինությունը չափազանց բարձր է (սովորաբար սխալը <1%), այն հաճախ օգտագործվում է գործարանի հետազոտական և մշակման բաժինների կողմից պտտվող մեքենաների դինամիկ բնութագրերի փորձարկման համար:
Սպեցիֆիկացիաներ
|
Эլեկտրաէներգիայի վոլտաժը |
-23 մինչև -30 Վ ՄՀԼ |
|
Մատակարարվող հոսանքի աղբյուր |
< 12 մԱ |
|
Գծային տիրույթ |
2,0 մմ-ը սկսվում է զննարարի մեջերից 0,25 մմ հեռավորության վրա (AISI4140); Շրջանակ՝ 0,25–2,25 մմ (10–90 միլ) |
|
Հզորություն |
7,87 մՎ/մկմ (200 մՎ/միլ) |
|
Ջերմաստիճանի զգայունություն (նորմալ) |
Զննարար և 5 մ կաբել, -35°C մինչև 120°C. գծային տիրույթի մեջտեղում՝ ±0,3%/°C; 2,25 մմ-ի դեպքում՝ ±0,5%/°C |
|
Գծայինություն (ուղիղ գծից շեղում) |
Կալիբրման դեպքում՝ ±0,0254 մմ (±1,0 միլ); սովորաբար՝ ներառյալ փոխանակելիությունը՝ ±0,038 մմ (±1,5 միլ) |
|
Հաճախականության պատասխան (±3 դԲ) |
0 – 10,0 կՀց |
|
Նվազագույն թիրախի չափս |
15 մմ (0,6 դյույմ) տրամագիծ |
|
Սենսորի վարիչի շահագործման ժամանակ ջերմաստիճան |
-40°C մինուս մինչև +80°C |
|
Սենսորի վարիչի պահման ժամանակ ջերմաստիճան |
-50°C–ից +100°C |
|
Սենսորի շահագործման/պահման ժամանակ ջերմաստիճան |
-40°C-ից +120°C |
|
Երկարացման կաբելի շահագործման/պահման ժամանակ ջերմաստիճան |
-40°C-ից +120°C |
|
Թթվածնային մակարդակ |
100% խոնավությունից ազատ |
|
Վարիչի բարձրություն |
75 մմ (2,95 դյույմ) |
|
Վարիչի մոնտաժը |
35 մմ DIN ռեյլի կամ սալի մոնտաժ |
Մրցակցային առավելություն
Մրցակցային առավելություն 1. Ճշգրտված գծային ելք
« TM0180-A08-B00-C02-D10 պահպանում է ±0,0254 մմ գծայնություն (կալիբրված) և ±0,038 մմ՝ ներառյալ փոխանակելիությունը, ապահովելով ճշգրիտ հետադարձ կապ ավտոմատացված մեքենաների կառավարման համար:
Մրցակցային առավելություն 2. Ընդարձակ շրջակա միջավայրի տարածություն
« TM0180-A08-B00-C02-D10 աշխատում է −40°C-ից մինչև +120°C զննարկիչի և կաբելի համար, դիմանում է 100 % ոչ խտացված խոնավությանը և աջակցում է բարձր ջերմաստիճանի երկարացված կաբելներին արդյունաբերական ավտոմատացման համար:
Մրցակցային առավելություն 3. Արագ պատասխան ավտոմատացման համար
« TM0180-A08-B00-C02-D10 աջակցում է 0–10 կՀց հաճախականության պատասխանին, ապահովելով արագ թարթումների և տեղաշարժերի սիգնալներ իրական ժամանակում ավտոմատացված կառավարման համար:
Մրցակցային առավելություն 4. Պարզ մոնտաժման տարբերակներ
« TM0180-A08-B00-C02-D10 աջակցում է 0,5 մ, 1 մ, 5 մ և 9 մ երկարությամբ կաբելներին, հակադարձ մոնտաժման տարբերակներին և DIN ռեյլի կամ սալի վրա մոնտաժվող վարիչներին, ինչը հնարավորություն է տալիս բազմակողմանի ինտեգրում արդյունաբերական ավտոմատացման համակարգերում:
