مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |

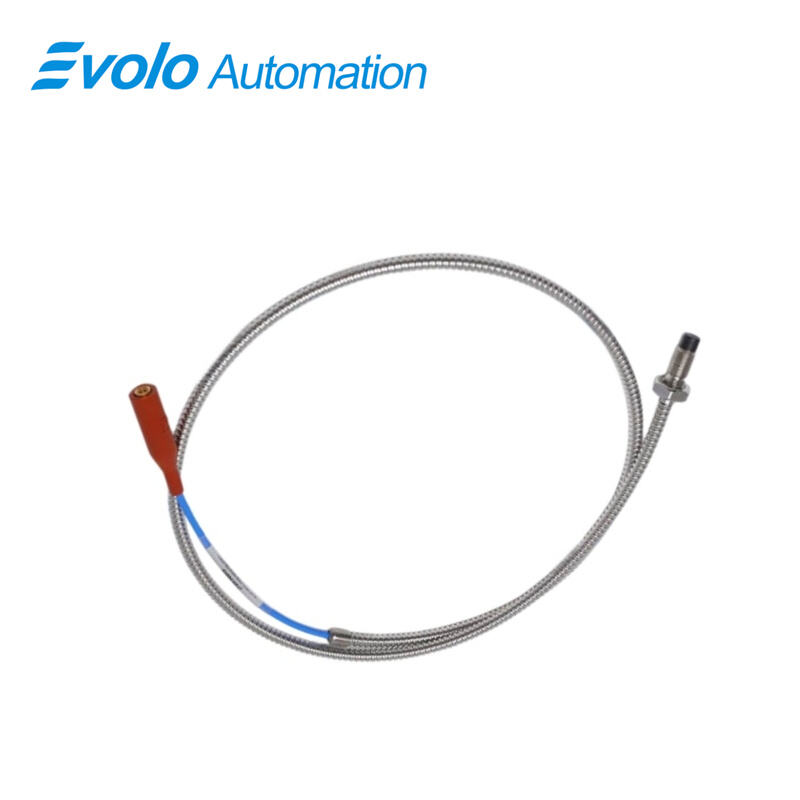

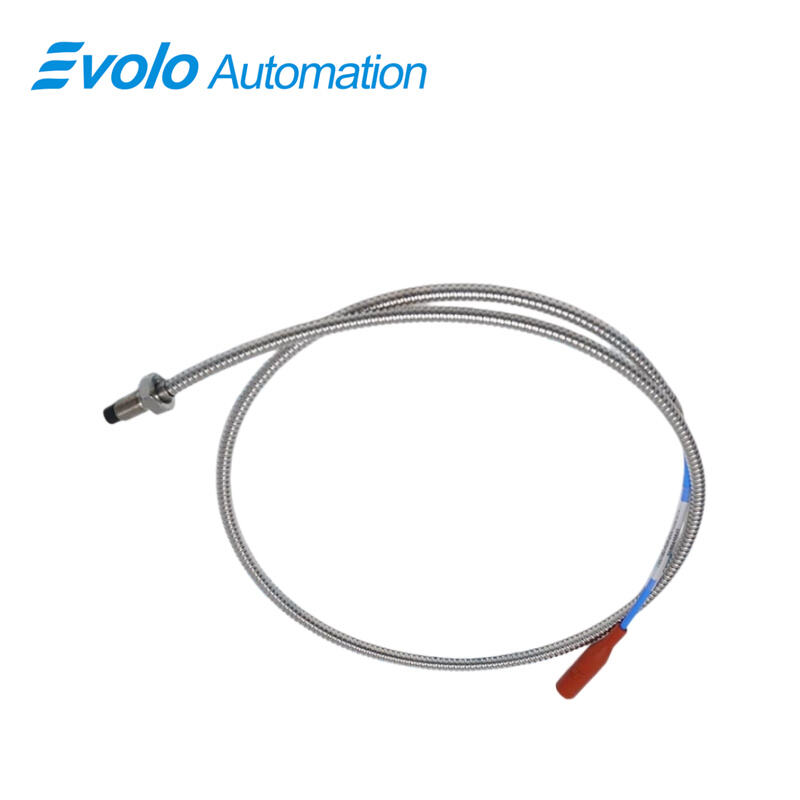

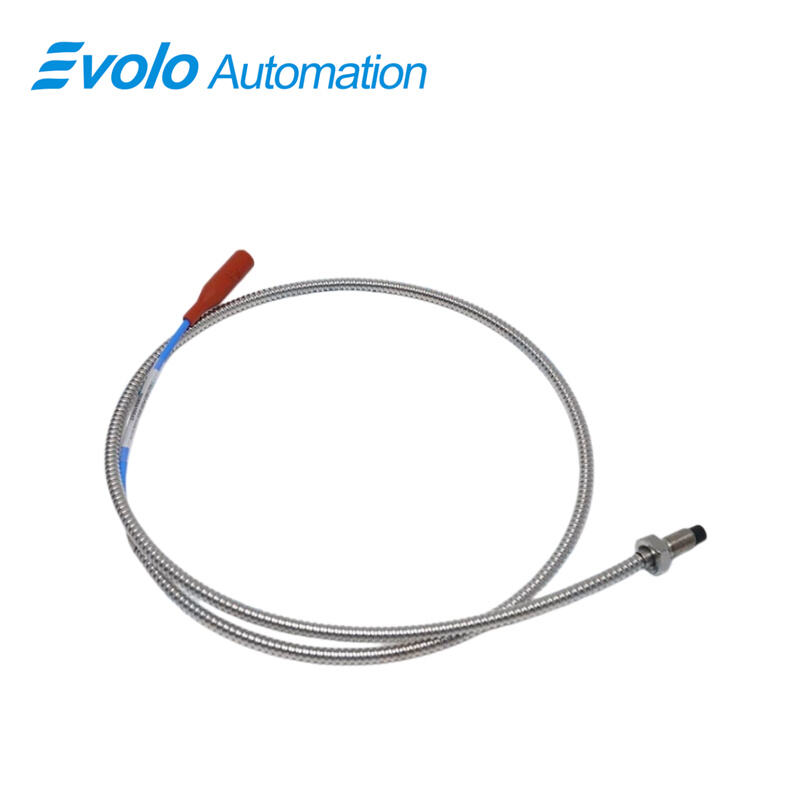

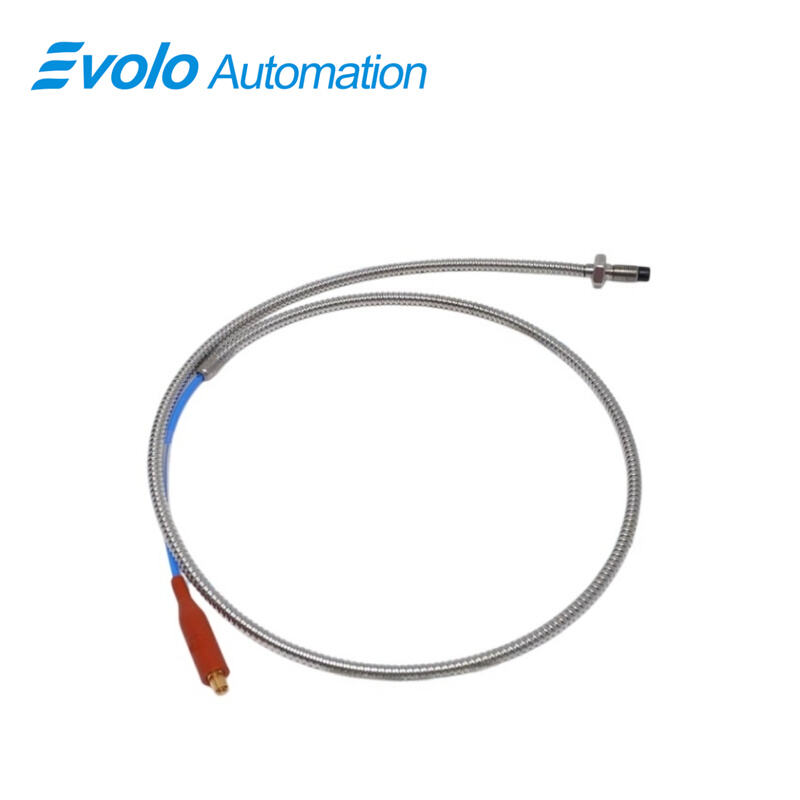

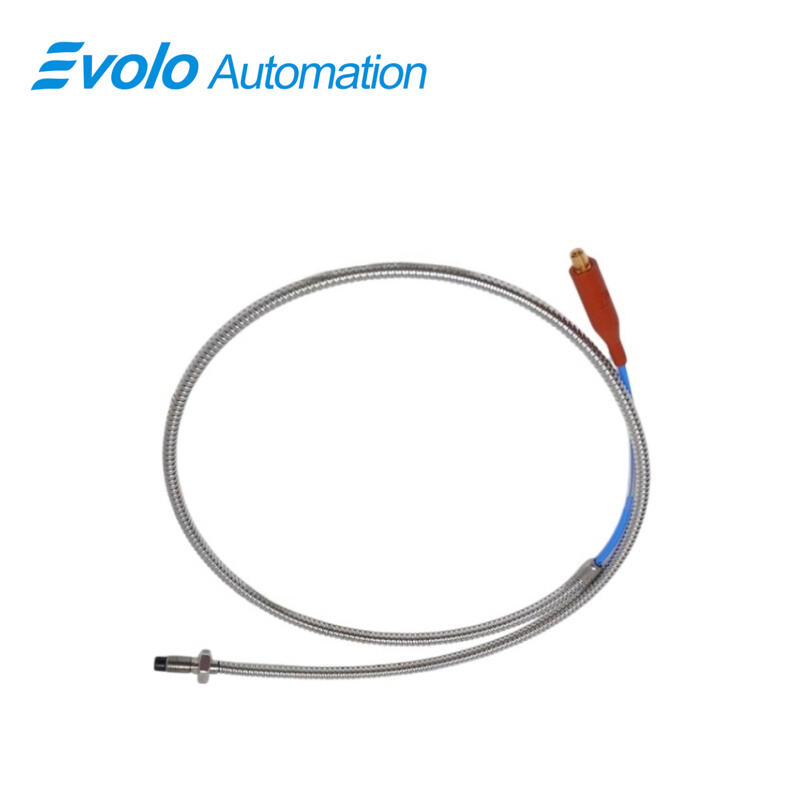

شماره مدل: |
TM0180-A08-B00-C02-D10 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
نوع سوند |
M10×1؛ با زرهپوش |
|
طول بدون رزوه |
استاندارد: ۰۰ (۰٫۰ اینچ) |
|
طول پوسته |
حداقل: ۰۲ (۲۰ میلیمتر) |
|
طول کل |
۱۰ (۱٫۰ متر) |
|
اتصال یا نوع |
۰۲ (بله) |
|
ابعاد: |
20.5x22.5x3.5 سانتیمتر |
|
وزن: |
۰٫۲۵ کیلوگرم |
توضیحات
پروبهای سری TM0180 و TM0105 در طول کابلهای ۰٫۵ متری و ۱٫۰ متری، و همچنین طولهای ویژهٔ ۵٫۰ متری و ۹٫۰ متری با طراحی یکپارچهی پروب و کابل افزایشی موجود هستند. این پروبها میتوانند در واحدهای انگلیسی یا متری انتخاب شوند و همچنین گزینههای نصب معکوس نیز برای آنها در دسترس است. پروبهای نصب معکوس با پوششهای پروب TM0393 در مناطق خطرناک مورد استفاده قرار میگیرند.
کاربردها
صنعت پتروشیمی (سانتروفوژهای پرسرعت): برای نظارت بر ارتعاشات یاتاقان در کمپرسورهای سانتروفوژی یا توربینهای کوچک و پرسرعت به کار میروند. به دلیل طول بسیار کوتاه پوشش آن (CO2: ۲۰ میلیمتر)، این پروب برای نصب در فضاهای بسیار محدود داخل پوشش یاتاقان ایدهآل است.
صنعت برق (سیستمهای کنترل سرعت واحد): برای اندازهگیری جابجاییهای بسیار کوچک موقعیتهای شیرها یا میلههای تنظیمکننده در سیستمهای کنترل توربین به منظور تضمین کنترل دقیق سرعت واحد به کار میروند.
تولید پمپها (پمپهای گریز از مرکز چندمرحلهای): در موقعیتهای یاتاقان هلدهنده پمپهای تغذیه بویلر یا پمپهای انتقال نفت خام استفاده میشود تا حرکت محوری را نظارت کند و از آسیب ناشی از برخورد روتور جلوگیری کند.
تولید دقیق (نیمکتهای آزمایشی): به دلیل خطیبودن بسیار بالای پروب ۸ میلیمتری آن (معمولاً با خطای کمتر از ۱٪)، این پروب اغلب توسط بخشهای تحقیق و توسعه کارخانهها برای آزمایش ویژگیهای دینامیکی ماشینآلات دوار استفاده میشود.
مشخصات
|
ولتاژ تامین کننده قدرت |
۲۳- تا ۳۰- ولت جریان مستقیم |
|
جریان منبع تغذیه |
کمتر از ۱۲ میلیآمپر |
|
محدوده خطی |
۲/۰ میلیمتر از فاصلهٔ ۲۵/۰ میلیمتری از صفحهٔ جلویی پروب (AISI4140) آغاز میشود؛ محدوده: ۲۵/۰ تا ۲۵/۲ میلیمتر (۱۰ تا ۹۰ میل) |
|
حساسیت |
۷٫۸۷ میلیولت بر میکرومتر (۲۰۰ میلیولت بر میل) |
|
حساسیت دما (عادی) |
پروب و کابل ۵ متری، از ۳۵- تا ۱۲۰ درجه سانتیگراد: ±۰/۳٪ در هر درجه سانتیگراد در وسط محدوده خطی؛ در فاصله ۲/۲۵ میلیمتری: ±۰/۵٪ در هر درجه سانتیگراد |
|
خطیبودن (انحراف از خط راست) |
در حد ±۰/۰۲۵۴ میلیمتر (±۱/۰ میل) هنگام کالیبراسیون؛ و معمولاً ±۰/۰۳۸ میلیمتر (±۱/۵ میل) شامل قابلیت تعویضپذیری |
|
پاسخ فرکانسی (±۳ دسیبل) |
۰ تا ۱۰/۰ کیلوهرتز |
|
حداقل اندازه هدف |
قطر ۱۵ میلیمتر (۰٫۶ اینچ) |
|
دمای عملیاتی درایور پروب |
-40°C تا +80°C |
|
دمای ذخیرهسازی درایور پروب |
۵۰- تا ۱۰۰+ درجه سانتیگراد |
|
دمای عملیاتی/ذخیرهسازی پروب |
۴۰- درجه سانتیگراد تا ۱۲۰+ درجه سانتیگراد |
|
دمای عملیاتی/ذخیرهسازی کابل افزایشی |
۴۰- درجه سانتیگراد تا ۱۲۰+ درجه سانتیگراد |
|
رطوبت |
۱۰۰٪ غیرمخ condensed |
|
ارتفاع درایور |
۷۵ میلیمتر (۲٫۹۵ اینچ) |
|
نصب درایور |
نگهداری روی ریل DIN 35 میلیمتری یا نصب روی صفحه |
مزیت رقابتی
مزیت رقابتی ۱: خروجی خطی دقیق
The TM0180-A08-B00-C02-D10 خطیبودن ±۰٫۰۲۵۴ میلیمتر را پس از کالیبراسیون و ±۰٫۰۳۸ میلیمتر را شامل تعویضپذیری حفظ میکند و بازخورد دقیقی برای کنترل ماشینآلات خودکار فراهم میسازد.
مزیت رقابتی ۲: دامنه گسترده محیطی
The TM0180-A08-B00-C02-D10 در دمای ۴۰- تا ۱۲۰+ درجه سانتیگراد برای پروب و کابل کار میکند، تحمل رطوبت ۱۰۰٪ غیرممکنالتأجیل را دارد و از کابلهای افزایشدهنده دما بالا برای اتوماسیون صنعتی پشتیبانی میکند.
مزیت رقابتی ۳: پاسخ سریع برای اتوماسیون
The TM0180-A08-B00-C02-D10 پاسخ فرکانسی ۰ تا ۱۰ کیلوهرتز را پشتیبانی میکند و سیگنالهای سریع ارتعاش و جابهجایی را برای کنترل بلادرنگ خودکار فراهم میسازد.
مزیت رقابتی ۴: گزینههای نصب انعطافپذیر
The TM0180-A08-B00-C02-D10 طولهای کابل ۰٫۵ متر، ۱ متر، ۵ متر و ۹ متر را پشتیبانی میکند، گزینههای نصب معکوس را فراهم میسازد و درایورهای نصبشونده روی ریل DIN یا صفحه را شامل میشود؛ بنابراین امکان ادغام انعطافپذیر در سیستمهای اتوماسیون صنعتی فراهم میگردد.
