Siemens 3RK1901-0CB0 AS-Interface K60 DIN-ռեյլի մոնտաժման սալիկ

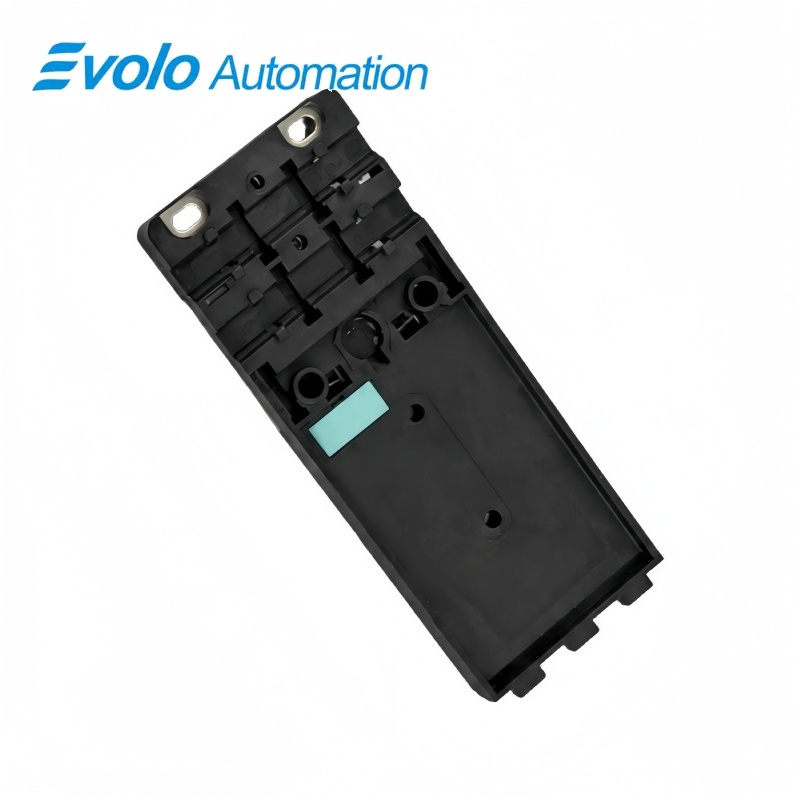

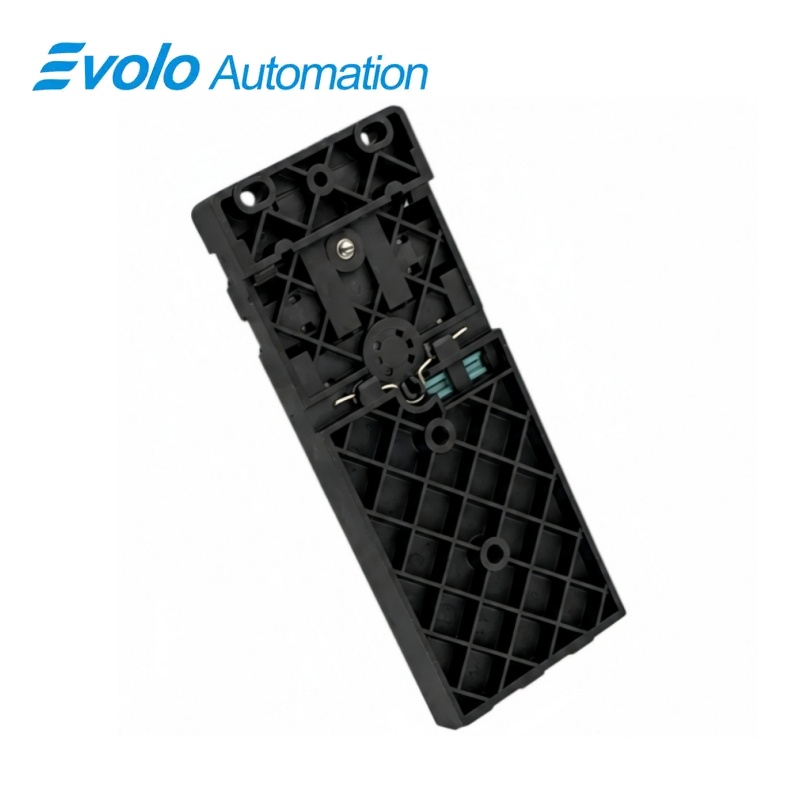

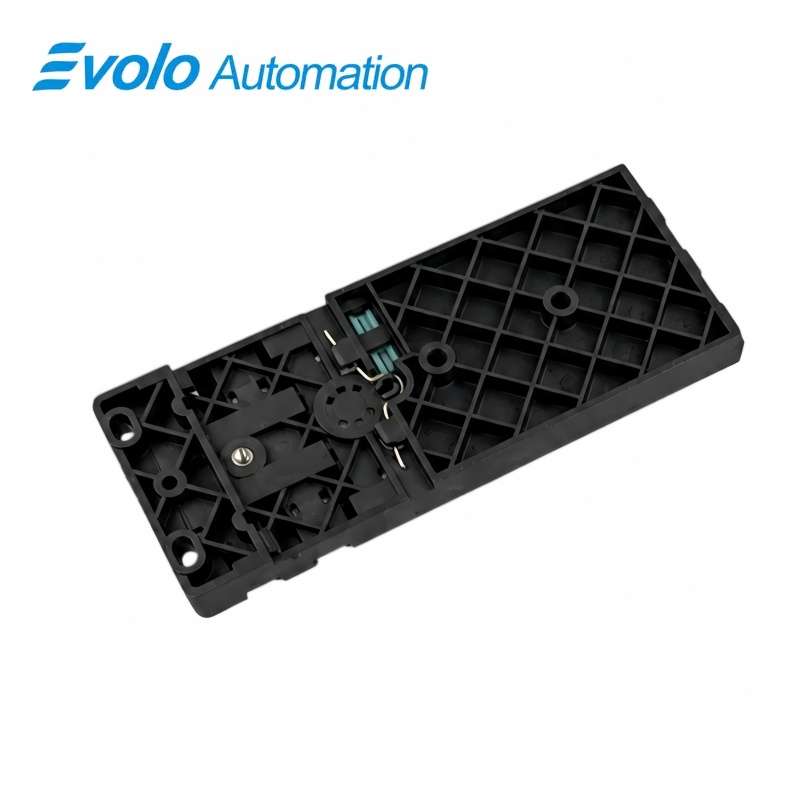

Ընդհանուր տեսք

SIEMENS AS-Interface K60

3RK1901-0CB0 AS-Interface K60 DIN-ռեյլի մոնտաժային սալիկ

K60 մոնտաժային սալիկ DIN-ռեյլի վրա տեղադրելու համար՝ առանձին AS-Interface և օգնական սնման կաբելների ճանապարհներով և ինտեգրված հողավորմամբ:

Ամփոփում

Բրենդ	Siemens
Մոդել	3RK1901-0CB0
📐/Product Type	DIN-ռեյլի մոնտաժային սալիկ
Կորեն ֆունկցիա	Համպակտ դաշտային մոդուլների մոնտաժի և կաբելների աջակցման համար
Դիմում	AS-Interface K60 համպակտ մոդուլներ

Ռելսի տեղադրում

K60 կոմպակտ-մոդուլի ձևաչափի համար DIN-ռելսի մոնտաժման դասավորություն:

Երկու կաբելային ճանապարհ

AS-Interface հարթ կաբելի և AUX POWER հարթ կաբելի առանձին դիրքեր

Մոդուլի հողավորում

Հողավորման կապակցիչը միանում է տեղադրված մոդուլին՝ օգտագործելով նրա հողավորման շփման կետը:

Ապրանքի ընդհանուր նկարագրություն

3RK1901-0CB0 ապահովում է DIN-ռելսի մոնտաժման հիմքը AS-Interface K60 կոմպակտ-մոդուլի համար, աջակցում է դաշտային մոդուլին և տեղադրում է հարթ կաբելները դրա հետևում:

Պլաստինը ունի 152 × 60 մմ չափս և 14.5 մմ խորություն, իսկ առջևի մասում տեղադրված K60 մոդուլը փակում է կաբել-շփման տարածքը և ամրացվում է իր պահող պտուտակով:

Պատվերի կենտրոնացում. Ընտրեք DIN-ռելսի հիմքը K60 հավաքածուի համար և հաշվի առեք AS-Interface կաբելը, ցանկացած անհրաժեշտ լրացուցիչ սնման կաբելը և տեղադրված մոդուլը՝ որպես կայանի առանձին մասեր:

Հիմնական ֆունկցիաներ

Աջակցեք K60 դաշտային մոդուլին

Մոնտաժային սալիկը մեխանիկական ինտերֆեյս է սպառազատված ռելսի և K60 կոմպակտ մոդուլի համար նախատեսված կապսուլի միջև:

Գտեք գործիքավորման և օժանդակ սնման կաբելները

Կաբելների առանձին ճանապարհները դիրքավորում են AS-Interface-ի և AUX POWER-ի հարթ կաբելները մոդուլի տակ հավաքման ընթացքում:

Ավարտեք հողավորման շղթան

Մոնտաժային սալիկի հողավորման կապակցիչը միանում է կոնտակտային սայլակի միջոցով տեղադրված մոդուլի M12 սոկետների 5-րդ սայլակին:

Պաշտոնական սպեցիֆիկացիաներ

Սալիկի չափսեր (բարձրություն × լայնություն × խորություն)	152 × 60 × 14,5 մմ
Նկարագրված ամրացման մուրճեր	3 × M4 × 16
Ամրացման անցքի տրամագիծ	4,5 մմ
Վերին ուղղահայաց ամրացման քայլ	34 մմ
Ստորին հորիզոնտական ամրացման քայլ	39 մմ
Հրապարակված թելերի դիրքեր	2. AS-Interface և Լրացուցիչ սնուցում
Հողի կապ	Երկրակայանի սեղմակը միացված է մոդուլի շփման սայլակի միջոցով յուրաքանչյուր M12 գարդի 5-րդ սայլակին
Մոդուլի պահման պտտման մոմենտ	1.6–1.8 Ն·մ

Պաշտոնական աղբյուր՝ Siemens AS-Interface համակարգի ձեռնարկ · Siemens K60 շահագործման հրահանգներ

Հաճախակի տրվող հարցեր

Կարո՞ղ եմ օգտագործել 3RK1901-0CB0 մոդելը K60 կոմպակտ մոդուլը DIN ռեյլին մountելու համար

Ամրացման սալիկը ապահովում է DIN ռեյլի հիմքը K60 կոմպակտ մոդուլի հավաքածուի համար

Որքան տեղ է զբաղեցնում 3RK1901-0CB0-ը մինչև K60 մոդուլի տեղադրումը:

Չպատված սալիկի չափսերն են՝ 152 մմ բարձրություն, 60 մմ լայնություն և 14.5 մմ խորություն:

Որտե՞ղ եմ տեղադրում երկու հրապարակային կաբելները 3RK1901-0CB0-ի հավաքման ժամանակ:

Տեղադրեք AS-Interface-ի հրապարակային կաբելը և օժանդակ մատակարարման հրապարակային կաբելը մոդուլի տակ գտնվող իրենց առանձին նախատեսված ճանապարհներում:

Ինչպե՞ս պետք է ամրացնեմ K60 մոդուլը, երբ այն տեղադրված է 3RK1901-0CB0-ի վրա:

Մոդուլի ամրացման պտուտակը սեղմեք 1.6–1.8 N·մ մոմենտով՝ մոդուլը սալիկի վրա ճիշտ տեղադրվելուց հետո:

Ինչպե՞ս է 3RK1901-0CB0-ը միացնում դաշտային մոդուլը հողին:

Սալիկի հողային կապարը միանում է մոդուլի կոնտակտային ստեղնի միջոցով յուրաքանչյուր M12 սոկետի 5-րդ ստեղնին:

Կարո՞ղ եմ անջատել AS-Interface-ի կաբելները 3RK1901-0CB0-ից, երբ կայանը միացված է էլեկտրամատակարարմանը:

Միացնելու կամ անջատելու առաջ AS-Interface-ի կաբելները և պլագինային միացումները՝ նախապես անջատեք կայանի էլեկտրամատակարարումը:

Որ հիմքը պետք է ընտրել 3RK1901-0CB0-ի փոխարեն՝ ուղիղ պատին մountավորման համար:

Կայանի պատին մոնտաժման համար օգտագործեք K60 պատի մոնտաժման սալիկը՝ 3RK1901-0CA00:

Համատեղելիության և պատվերի նշումներ

3RK1901-0CB0 պատվերը տալելուց առաջ. K60-ի մոնտաժման համար օգտագործեք DIN-ռեյլի դասավորությունը, ապահովեք ամբողջական տեղադրված մոդուլի համար բավարար տարածք և մինչև հավաքածուի փակումը ճիշտ դիրքում պահեք բազային և օժանդակ մատակարարման կաբելները:

3RK1901-0CB0-ի համատեղելիության ստուգման ցուցակ

• Օգտագործեք K60 կոմպակտ մոդուլ՝ համապատասխան մոնտաժման սալիկի միջերեսով:
• Սալիկի համար ապահովեք 152 × 60 մմ տարածք և ներառեք տեղադրման տարածքում տեղադրված մոդուլի խորությունը:
• Մոդուլը տեղադրելուց առաջ կաբելները ճիշտ դիրքում անցկացրեք AS-Interface-ի և AUX POWER-ի համար:
• Միացրեք հողավորման շփման կետը և սեղմեք մոդուլի պահման պտուտակը 1,6–1,8 N·մ մոմենտով:
• Կայանի կաբելները միացնելու կամ անջատելուց առաջ ապահովեք մատակարարման ապամիացումը:
