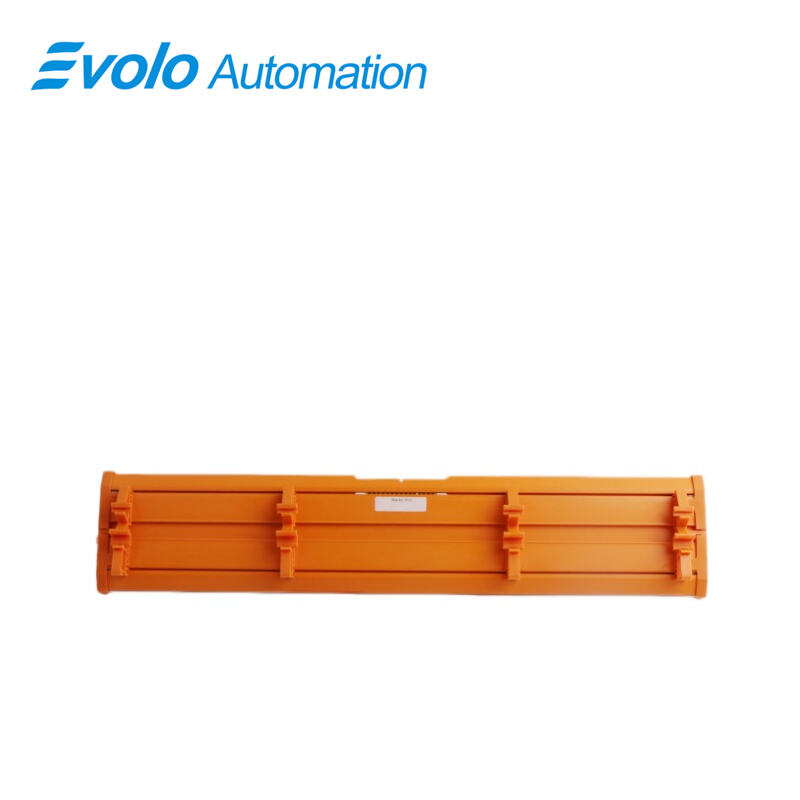

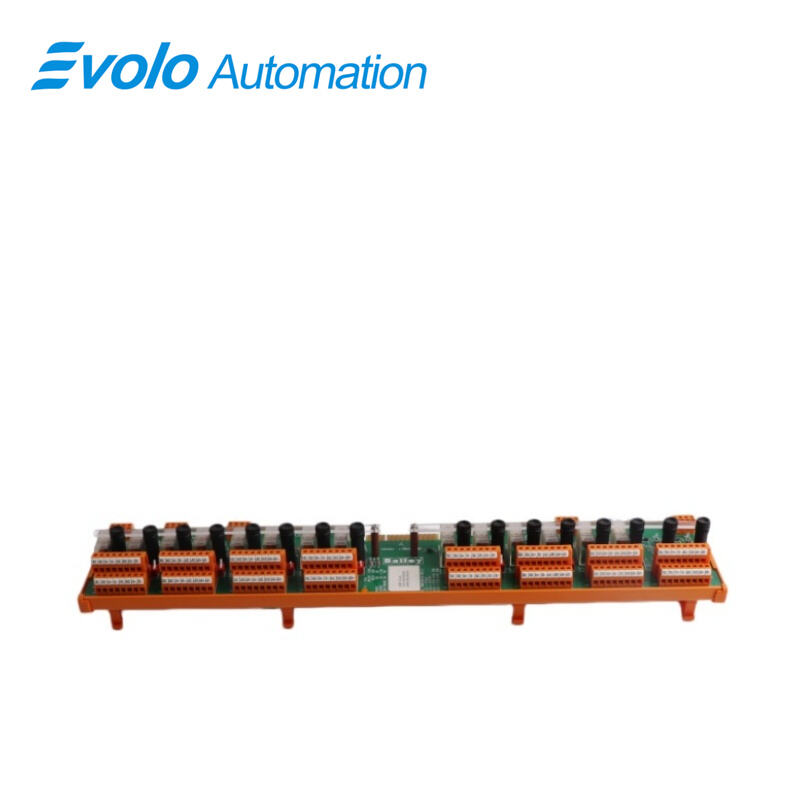

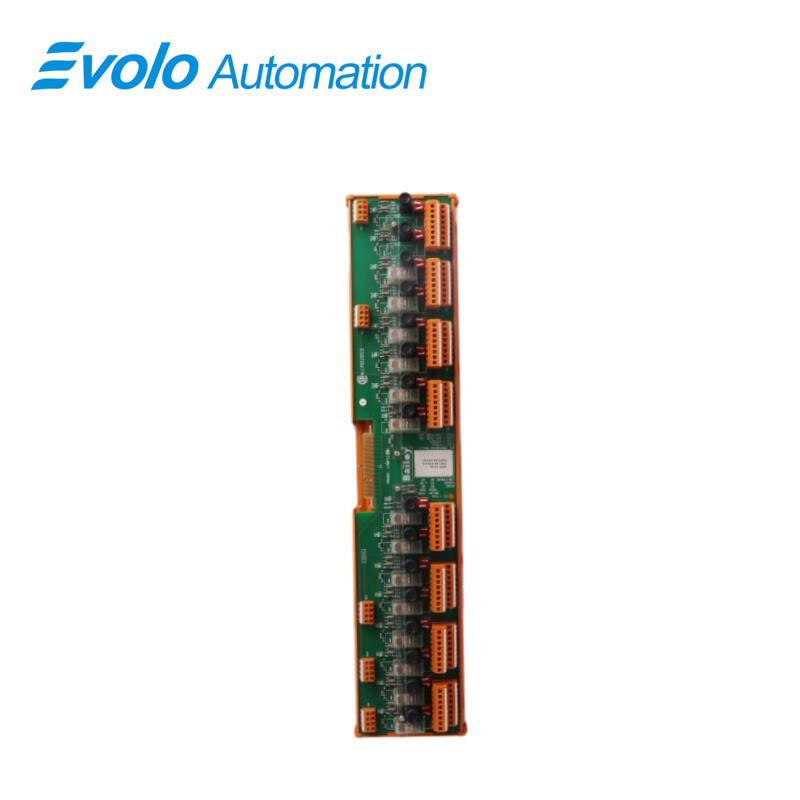

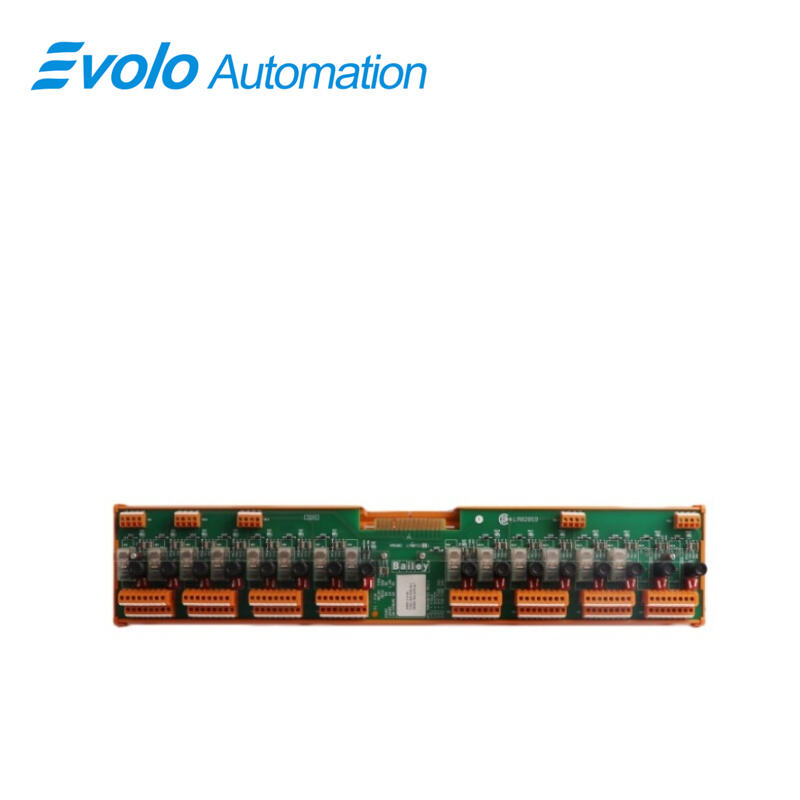

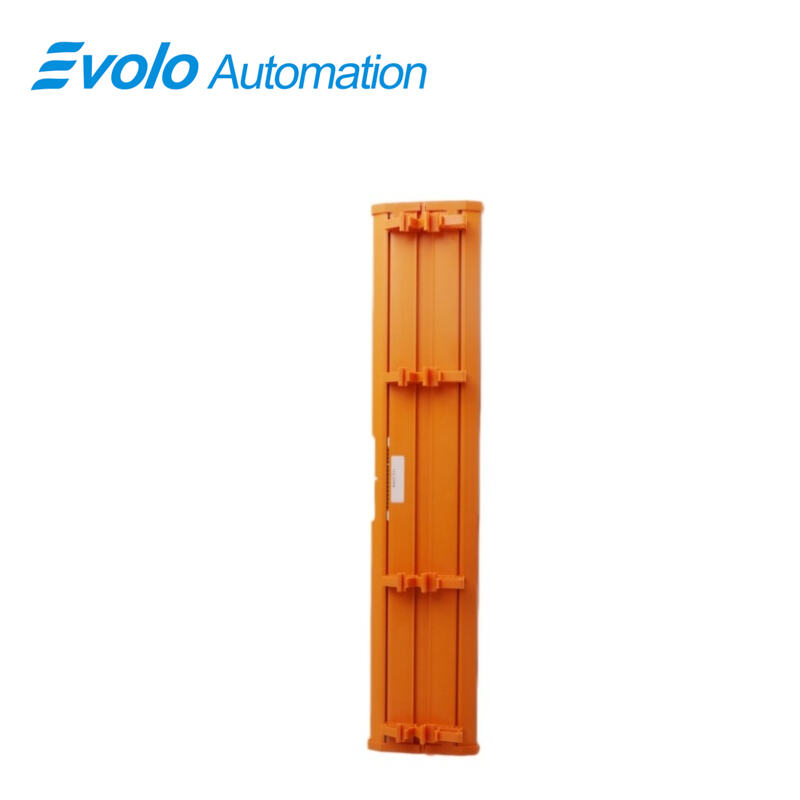

NRDO02 L700712 Bailey Infi 90 Ելքային վերջավորման մոդուլ

Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	NRDO02 L700712
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Նկարագրություն

ABB NRDO02 L700712-ը ABB Bailey INFI 90 համակարգի ռելեային ելքի վերջավորման միավոր է: Այն ծառայում է որպես հզոր ինտերֆեյս կառավարման համակարգի և բարձր հզորության դաշտային սարքերի միջև՝ կառավարման քարտից ստացված ցածր լարման սիգնալները փոխաпреобразելով ռելեային կոնտակտային սիգնալների, որոնք կարող են կառավարել մեկտակտ կամ հաստատուն հոսանքի բեռնվածքներ:

Կիրառումներ

Մեծ հզորության էլեկտրակայաններ. Ուղղակիորեն կառավարում է էլեկտրական դռները, շարժիչների սկսելու սարքերը և բարձր լարման ձայնային զարկերը:

Ստալյար և մետաղագործական գործարաններ. Կառավարում է բարձր ջերմաստիճանի վառելիքի վառարանների նյութերի տեղափոխման համար նախատեսված էլեկտրամեխանիկական արգելափակիչները և հիդրավլիկ պոմպային կայանները:

Նավթի և քիմիական գործարաններ. Տեղաբաշխված է շարժիչների կառավարման կենտրոններում (MCC), իրականացնում է պոմպային ագրեգատների հեռակառավարվող միացման/անջատման տրամաբանությունը:

Թղթի և ցեմենտի գործարաններ. Օգտագործվում է երկար հեռավորության կառավարման գծերում՝ ռելեների միջոցով հաղթահարելու գծի լարման անկումը և միջամտությունը:

Մրցակցային առավելություն

Առաջին հերթին՝ նրա պար dựndանտ դիզայնը ապահովում է երկու հզորության մուտք՝ համակարգի անընդհատ աշխատանքը երաշխավորելու համար: Մոդուլը ունի ներդրված ինտելեկտուալ ախտորոշման համակարգ, որը կարող է իրական ժամանակում հսկել վերաբեռնվածության և կարճ միացման պայմանները և արագ գտնել սխալի կետերը՝ օգտագործելով LED ցուցիչներ: Համակարգի համատեղելիության տեսանկյունից այն ամբողջությամբ համատեղելի է բոլոր ABB PLC կառավարիչների հետ և աջակցում է ինչպես PROFIBUS, այնպես էլ PROFINET բաս պրոտոկոլներին: Հատկապես նշելի է նրա տաք փոխարինման (hot-swappable) ֆունկցիան, որը հնարավորություն է տալիս մոդուլը փոխարինել առանց համակարգի կանգնեցման, ինչը զգալիորեն նվազեցնում է սպասարկման կանգավորման ժամանակը: Մոդուլի թարթումներին դիմացկունության դիզայնը համապատասխանում է IEC 60533 ստանդարտին և թույլ է տալիս այն կայուն աշխատանք իրականացնել 5–150 Հց հաճախականությամբ թարթումների միջավայրում:

Հաճախադեպ տրվող հարցեր

Հ: Ի՞նչ է տարբերությունը NRDO02 L700712-ի և սովորական թվային ելքի սարքի միջև:
Պ: Սովորական DO սարքերը ունեն արտասովորապես ցածր ելքային հոսանք և կարող են միայն ազդանշաններ փոխանցել. NRDO02-ը ունի ֆիզիկական ռելեներ և կարող է ուղղակիորեն կառավարել բեռնվածություններ (օրինակ՝ կոնտակտորի սարքավորման կոճակների կառավարում):

Հարց՝ Եթե 16 ալիքներից միայն մեկը ձախողվի, արդյո՞ք ամբողջ NRDO02 L700712 սարքավորումը պետք է փոխարինվի:
Պատասխան՝ Եթե սա միացվող ռելեի տարբերակ է, ապա այդ ալիքում գտնվող փոքր ռելեն է պետք փոխարինել. եթե սա սոլդատավորված տարբերակ է, ապա սովորաբար ամբողջ սարքավորումը պետք է փոխարինվի կամ համակարգը պետք է անցկացվի պահ dự ալիքի վրա:

Հարց՝ Ինչու՞ է ռելեն աշխատում, սակայն դաշտի սարքավորումը չի արձագանքում NRDO02 L700712-ի վերաբերյալ:
Պատասխան՝ Խնդրում ենք ստուգել, թե արդյոք NRDO02-ի ընդհանուր սնման աղբյուրը միացված է, կամ այդ ալիքի արտաքին ֆյուզը չի գործում:

Հարց՝ Կարո՞ղ է NRDO02 L700712 սարքավորումը միաժամանակ կառավարել և՛ փոփոխական, և՛ հաստատուն հոսանքի բեռնվածքներ:
Պատասխան՝ Այո, սակայն պետք է ուշադրություն դարձնել ալիքների միջև ընդհանուր տերմինալների սահմանումներին: Եթե ալիքները կիսվում են ընդհանուր տերմինալով, ապա այդ խումբը կարող է միացվել միայն մեկ սնման աղբյուրին:

Հարց՝ Արդյո՞ք NRDO02 L700712 մոդուլի փոխարինումը պահանջում է սնման ընդհատում:
Ա. Մոդուլի արտաքին կառավարման սնման աղբյուրը (օրինակ՝ 120 Վ փոփոխական հոսանքի շղթայի սնումը) պետք է անջատվի՝ վնասվածքի կամ կարճ միացման վթարումների կանխման համար ապամոնտաժման և մոնտաժման ընթացքում:
