Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
DO801 3BSE020510R1 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
Արտադրանքի անվանումը. |
Ելակոտիկ արդյունավետ մոդուլ |
|
儷ամուս: |
DO801 3BSE020510R1 |
|
Չափսեր. |
9.3 x 13.6 x 5.1 սմ |
|
Քաշ՝ |
0.2 կգ |
|
Սիգնալի սպեցիֆիկացիա. |
24 Վ հաստատուն հոսանք (12–32 Վ հաստատուն հոսանք), 0.5 Ա |
|
Շարքերի քանակը. |
16 |
|
Տեղեկատվության տեսակ՝ |
Հոսանքի մատակարարում, հոսանքի սահմանափակում |
|
HART. |
No |
|
SOE. |
No |
|
Ռեզերվավորում. |
No |
|
Բարձր ամբողջականություն. |
No |
|
Ներքին անվտանգություն. |
No |
|
Մեխանիկա. |
S800L |
|
Իզոլյացիա՝ |
Խմբային մեկուսացում հողից |
|
Ելքային բեռ: |
< 0.4 Օմ |
|
Հոսանքի սահմանափակում. |
Կարճ միացման նկատմամբ պաշտպանված, հոսանքով սահմանափակված ելք |
|
Առավելագույն դաշտային կաբելի երկարություն՝ |
600 մետր (656 յարդ) |
|
Ստանդարտային մեկուսացման լարում՝ |
50 Վ |
|
Դիէլեկտրիկ փորձարկման լարում՝ |
500 Վ միափուլ հոսանք |
|
Էներգիայի սպառում. |
Տիպ. 2.1 Վտ |
|
Հոսանքի սպառումը +5 Վ Modulebus-ով. |
80 մԱ |
|
Հոսանքի սպառումը +24 Վ Modulebus-ով. |
0 |
|
Հոսանքի սպառում +24 Վ արտաքին. |
0 |
|
Աջակցվող լարի հատվածային մակերես. |
Մեկամբողջ.՝ 0.05–2.5 մմ², 30–12 AWG; Մետաղալարային՝ 0.05–1.5 մմ², 30–12 AWG |
|
Խորհուրդ տրվող մոմենտ. |
0.5–0.6 Ն·մ |
|
Մետաղալարի մեկուսացման հեռացման երկարություն. |
6–7.5 մմ (0.24–0.30 դյույմ) |
|
RoHS կարգավիճակը. |
Հետևելով ԵՄ 2011/65/ԵՄ ուղեցույցին |
|
WEEE կատեգորիա. |
5. Փոքր սարքեր (արտաքին չափսերը չեն գերազանցում 50 սմ-ը) |
|
Բատարեակների քանակ. |
0 |
Նկարագրություն

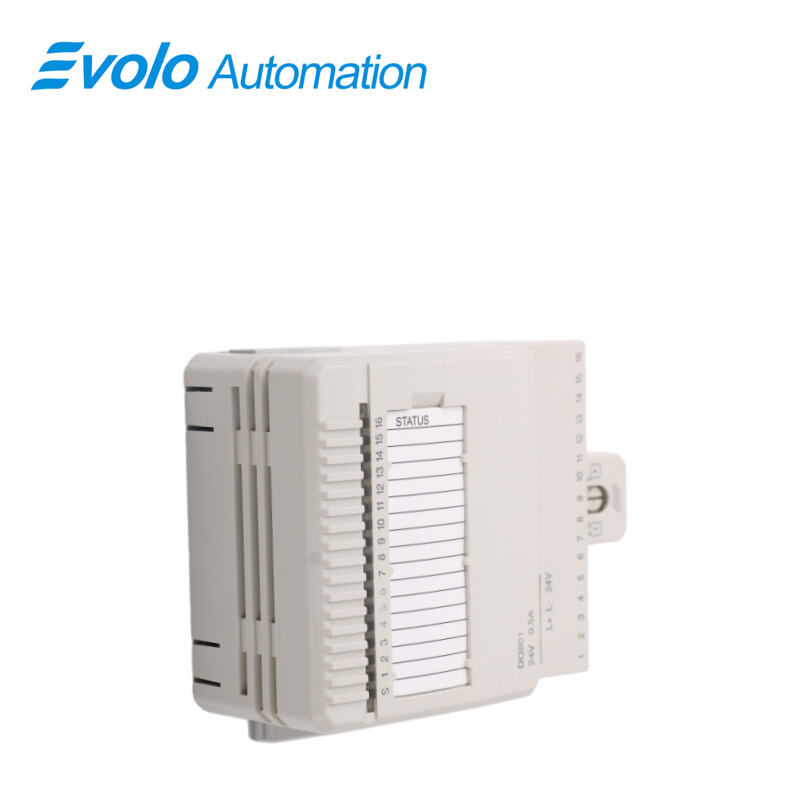

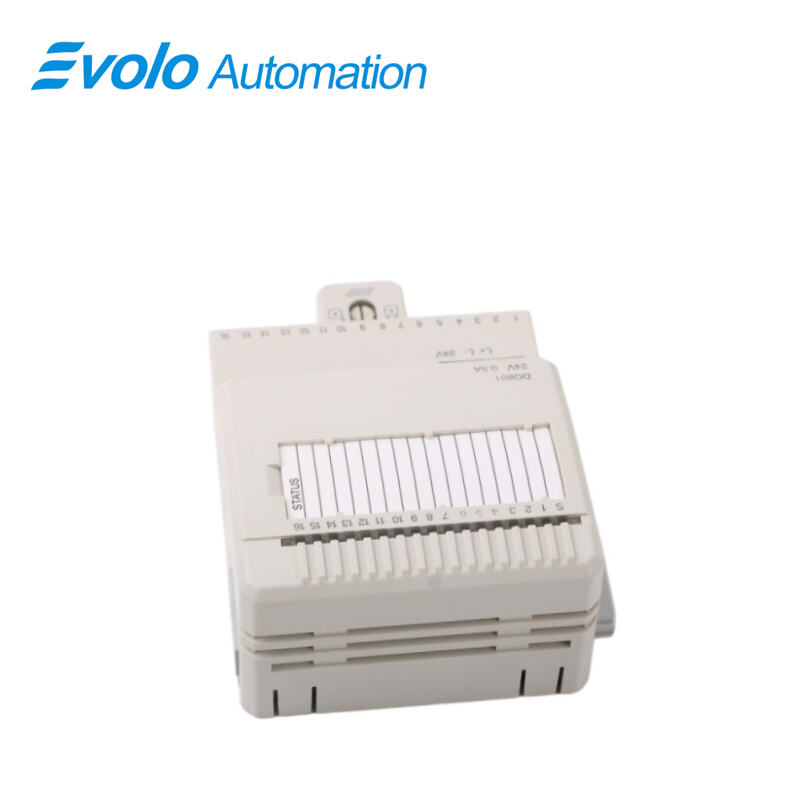

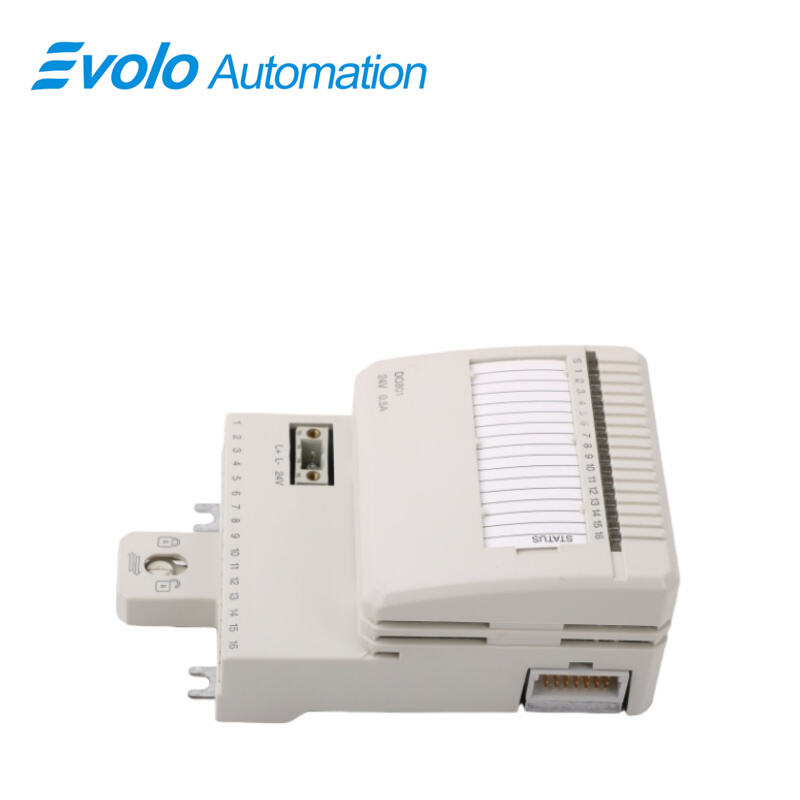

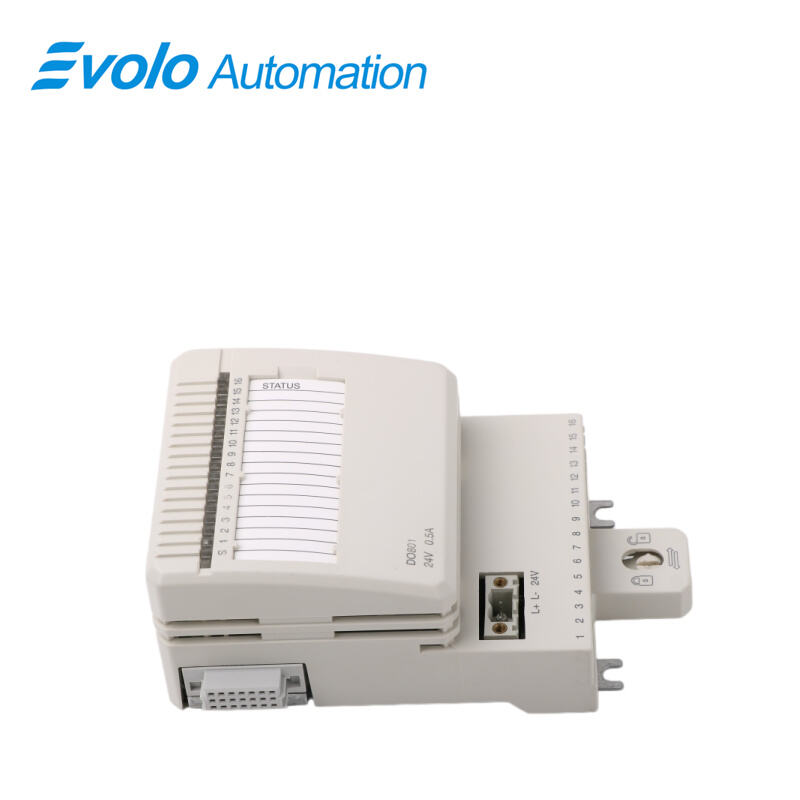

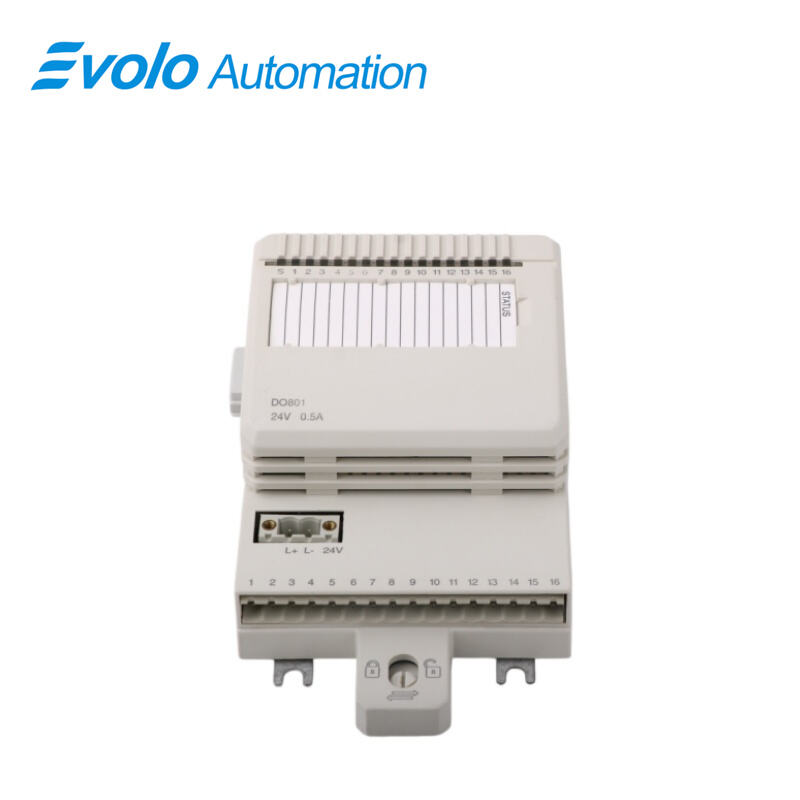

DO801 3BSE020510R1-ը S800 I/O-ի համար նախատեսված 16 արտահայտման առավելագույն հզորությամբ 24 Վ թվային արտահայտման մոդուլ է: Արտահայտման լարումը տատանվում է 10–30 Վ սահմաններում, իսկ առավելագույն շարունակական արտահայտման հոսանքը 0.5 Ա է: Արտահայտումները պաշտպանված են կարճ միացման, գերլարման և գերտաքացման դեմ: Արտահայտումները մեկ իզոլացված խմբում են: Յուրաքանչյուր արտահայտման առավելագույն հզորությունը բաղկացած է կարճ միացման և գերտաքացման դեմ պաշտպանված բարձր կողմի վարիչից, ԷՄԾ պաշտպանության բաղադրիչներից, ինդուկտիվ բեռնվածության ճնշման միջոցներից, արտահայտման վիճակի ցուցման LED-ից և օպտիկական իզոլացիոն արգելափակից:
Միջավայրը և սերտիֆիկացիան
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Էլեկտրական անվտանգություն. |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Վտանգավոր վայրեր. |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Ծովային սերտիֆիկացիա. |
ABS, BV, DNV, LR |
|
Աշխատանքային ջերմաստիճան |
0–+55 °C (+32–+131 °F), +5–+55 °C տարածքում տրված հաստատումներ |
|
Պահեստավորման ջերմաստիճան |
-40–+70 °C (-40–+158 °F) |
|
Աղտոտման աստիճան. |
Աստիճան 2, IEC 60664-1 |
|
Կորոզիայի դեմ պաշտպանություն. |
ISA-S71.04. G3 |
|
Անհամենացության գործակից՝ |
5–95 %, առանց խոնավության կոնդենսացման |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
55 °C (131 °F), ուղղահայաց տեղադրում՝ 40 °C (104 °F) |
|
Պաշտպանության դաս: |
IP20՝ IEC 60529 ստանդարտի համաձայն |
|
Մեխանիկական շահագործման պայմաններ՝ |
IEC/EN 61131-2 |
|
ԷՄՀ. |
EN 61000-6-4, EN 61000-6-2 |
|
Վերլարման կատեգորիաներ. |
IEC/EN 60664-1, EN 50178 |
|
Սարքավորման դաս. |
I դաս՝ համաձայն IEC 61140 (հողավորված) |
|
RoHS համապատասխանություն. |
ԵԱՀ ՌոՀՍ, ԱԱԷ ՌոՀՍ, Չինաստանի ՌոՀՍ |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
Կիրառումներ
Նորագույն քիմիական և դեղագործական ձեռնարկություններ.
Օգտագործվում է հարյուրավոր սոլենոիդային փականների և խառնարարների կոնտակտորների կառավարման համար: S800 I/O-ի տաք փոխարինման հնարավորությունը թույլ է տալիս վնասված մոդուլները փոխարինել առանց ձեռնարկության անջատման, ապահովելով երկար ցիկլի քիմիական արտադրության կայունությունը:
Մեծ սննդի և խմիչքների մշակման ձեռնարկություններ.
Կառավարում է շարժական բարձրահաճախային շշալցման և մակնիշավորման գծերում գլանային սայթակների և արագատիպ տպիչների ակտիվացման սիգնալները: Դրա բարձր խտությամբ 16-այնցուղի դիզայնը նշանակալիորեն նվազեցնում է բաշխված I/O տուփի չափսերը:
Ջրի մաքրման և շրջակա միջավայրի պաշտպանության սարքավորումների ձեռնարկություններ.
Հավաքում է տարբեր ջրամբարներում բաշխված հրահանգները՝ կառավարելու ջրամբարների միացումը/անջատումը և դոզավորող ջրամբարների հոսքը: Դրա կայուն EMC կատարումը հարմարվում է բարձր հզորությամբ սարքավորումների հաճախակի միացման էլեկտրամագնիսական միջավայրին:
Գործառույթները եւ օգուտները
16 այնցուղի 24 Վ միշտ հոսանքի աղբյուրի ելքերի համար
1 իզոլացված խումբ՝ 16 այնցուղի առանց միմյանց ազդելու
Ելքերի վիճակի ցուցիչներ
OSP-ը ելքերը սահմանում է նախնական որոշված վիճակում կապի սխալի դեպքում
Կարճ միացման պաշտպանություն հողի և 30 Վ դեպքում
Լարման և ջերմաստիճանի գերաճումից պաշտպանություն
Գործընթացի և սնման միացումը՝ վերացվող միացարանների միջոցով
Ախտորոշում
Առջևի LED-ներ՝ S(վիճակ), 1–16 ալիքների վիճակ
Հսկողության վիճակի նշում. Մոդուլի սխալ, մոդուլի նախազգուշացում, ալիքի սխալ
Հաճախադեպ տրվող հարցեր
Հարց 1. Կարո՞ղ է DO801 3BSE020510R1-ը միացվել 220 Վ փոփոխական հոսանքի բեռնվածքին:
Պատասխան. Իսկապես ոչ: Փոփոխական հոսանքին միացումը անմիջապես կայրի ներքին հզորության տրանզիստորները: Փոխակերպման համար անհրաժեշտ է օգտագործել միջանկյալ ռելե:
Հարց 2. Ի՞նչ է տարբերությունը այս սարքի և DO801 3BSE020510R1-ի միջև:
Պատասխան. Երկուսն էլ շատ նման են իրենց ֆունկցիաներով՝ երկուսն էլ ապահովում են 16 ալիք 24 Վ մշտական հոսանքի ելք: DO801-ը ավելի ուշ մշակված օպտիմալացված տարբերակ է, որն ունի լավագույն ջերմահաղորդականություն և գերբեռնվածությունից պաշտպանության մեխանիզմներ:
Հարց 3. Արդյո՞ք DO801 3BSE020510R1-ը աջակցում է «Անվտանգ աշխատանք» (Fail-safe) կարգավորումները:
Պատասխան. Այո: Կապի ընդհատման դեպքում դրա ելքը կարող է կարգավորվել «Պահպանել վերջին վիճակը» կամ «Զրոյացնել (անվտանգ վերագործարկում)» ռեժիմով՝ 800xA համակարգի միջոցով:
Q4. Ինչու՞ է վառվում DO801 3BSE020510R1 վահանակի LED-ը, սակայն արտաքին լարում չկա:
Պատասխան՝ Վառվող LED-ը միայն ցույց է տալիս, որ տրվել է տրամաբանական շերտի հրահանգ: Խնդրում ենք չափել վերջավորային տախտակի L+ սնման լարումը: Եթե L+ միացված չէ, ապա ելքում լարում չի լինի:
Q5. Որքա՞ն է DO801 3BSE020510R1-ի առավելագույն ընդհանուր բեռնվածության հոսանքը:
Պատասխան՝ Չնայած մեկ առանցքը աջակցում է 0,5 Ա հոսանքի, սակայն մոդուլի ջերմության рассеяние-ի սահմանափակումների պատճառով, երբ բոլոր 16 առանցքները միաժամանակ միացված են, ընդհանուր հոսանքը ընդհանուր առմամբ խորհուրդ է տրվում չգերազանցել 5–8 Ա-ն (մանրամասները տես տեխնիկական ձեռնարկում):
