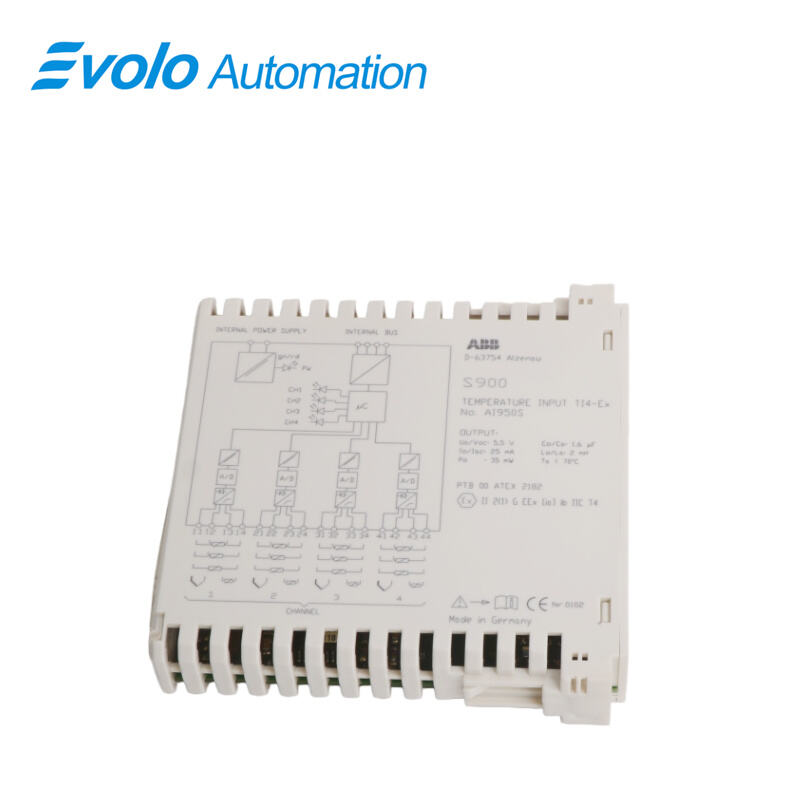

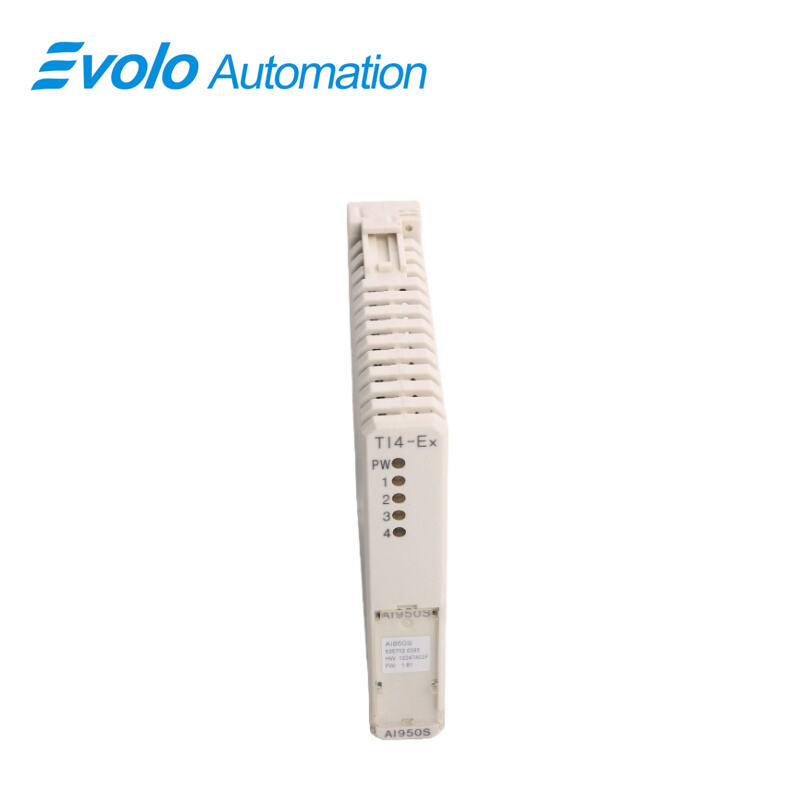

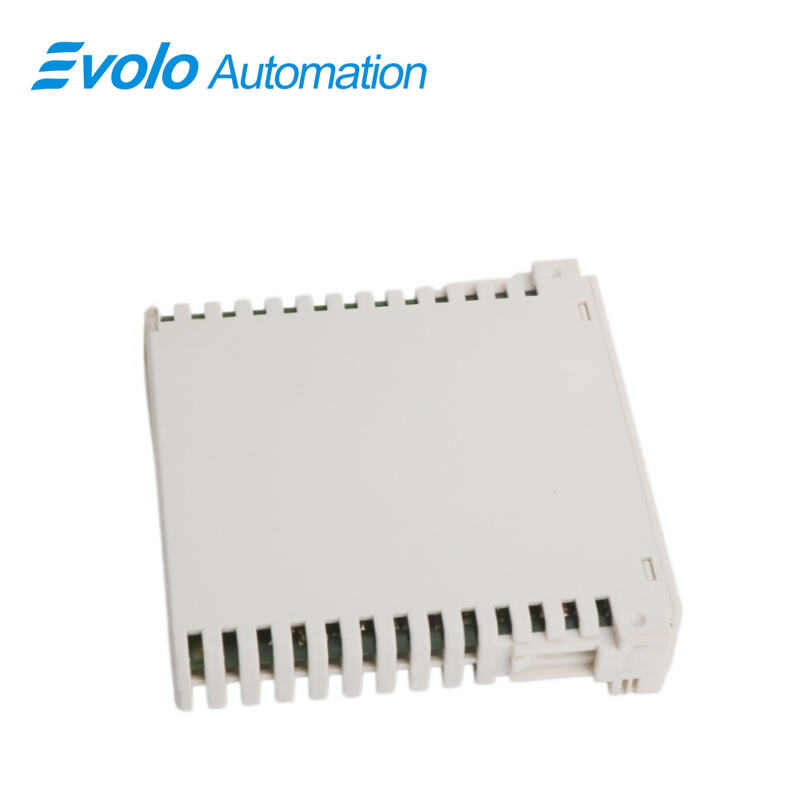

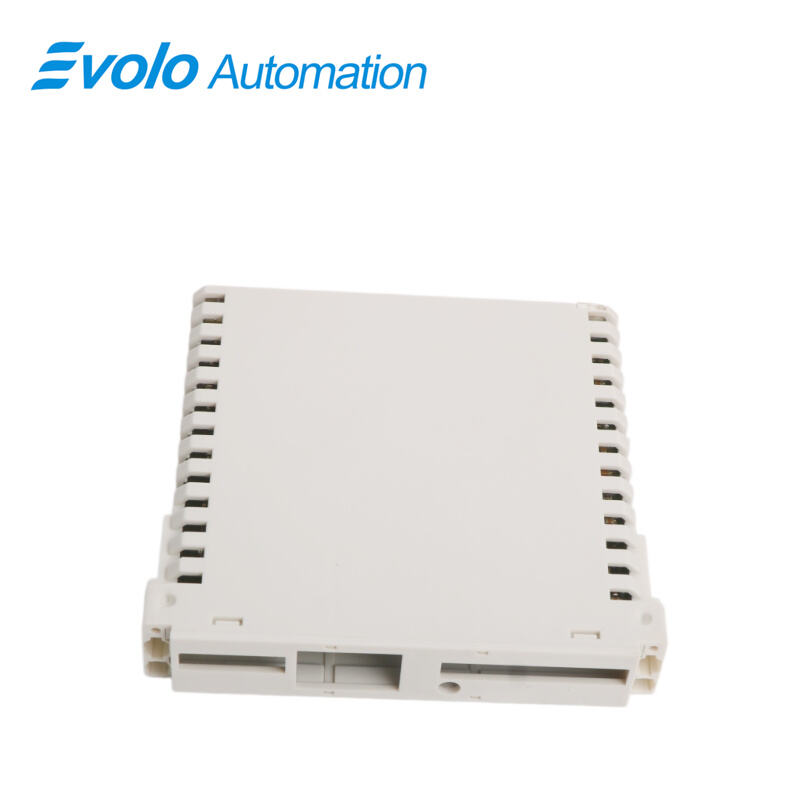

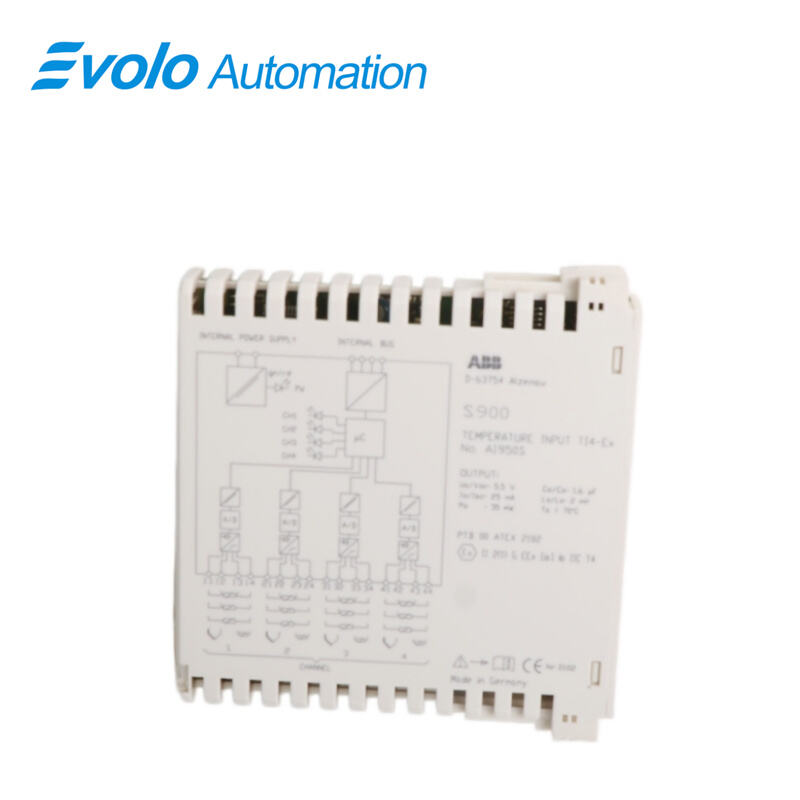

AI950S 3KDE175521L9500 Ջերմաստիճանի մուտքի մոդուլ

Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	AI950S 3KDE175521L9500
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Նկարագրություն

Հեռակառավարվող S900 I/O համակարգը կարող է տեղադրվել ոչ վտանգավոր գոտիներում կամ ուղղակիորեն՝ 1-ին կամ 2-րդ վտանգավոր գոտիներում՝ ըստ ընտրված համակարգի տարատեսակի: S900 I/O-ն կապվում է կառավարման համակարգի մակարդակի հետ PROFIBUS DP ստանդարտի միջոցով: I/O համակարգը կարող է տեղադրվել ուղղակիորեն դաշտում, հետևաբար նվազում են մարշալինգի և միացման ծախսերը:

Համակարգը կայուն է, սխալների նկատմամբ դիմացկուն և հեշտ է սպասարկելու համար: Ինտեգրված անջատման մեխանիզմները թույլ են տալիս փոխարինում կատարել շահագործման ընթացքում, այսինքն՝ ուժամատակարարման միավորները փոխելու համար չի անհրաժեշտ ընդհատել հիմնական լարումը:

S900 I/O տիպ S. Նախատեսված է վտանգավոր գոտի 1-ում տեղադրման համար։ Նախատեսված է ինտրինսիկ անվտանգ դաշտային սարքավորումների միացման համար, որոնք տեղադրված են գոտի 2-ում, գոտի 1-ում կամ գոտի 0-ում։

AI9550S 3KDE175521L9500 Ջերմաստիճանի մուտք (TI4-Ex), աջակցում է Pt100, Pt1000 և Ni100 սենսորներին 2-, 3- և 4-հաղորդալար տեխնոլոգիայով: Թերմոզույգեր՝ B, E, J, K, L, N, R, S, T, U տիպերով և mV ազդանշանով: Առանձնացված մուտք յուրաքանչյուր առանձին արահետի համար:

Կիրառումներ

Հեղուկացված բնական գազի (ՀԲԳ) կայաններ. Օգտագործվում է կրիոգենային պահեստավորման տանկերի և մայրուղիների ջերմաստիճանի վերահսկման համար վտանգավոր գոտի 1/2-ում:

Մանր քիմիական արտադրության ձեռնարկություններ. Օգտագործվում է բարձր ճշգրտությամբ ջերմաստիճանի կարգավորման համար պայթյունավտանգ գոտի 1-ում, օրինակ՝ ռեակտորներում, աջակցելով տարբեր տիպի թերմոզույգերի միացման:

Պարարտանյութերի արտադրության ձեռնարկություններ. Ապահովում է սենսորների տվյալների անվտանգ հավաքագրումը պայթյունավտանգ գործընթացներում, օրինակ՝ ամոնիակի սինթեզում կամ մեղրամուրայի արտադրության մեջ:

Հատկություն

- ATEX սերտիֆիկացիա գոտի 1-ում տեղադրման համար

- Ռեդունդանտություն (սնուցում և կապ)

- Գործողության ընթացքում տեղի ունեցող կոնֆիգուրացիա

- Տեղադրման/հանման ֆունկցիա աշխատանքի ընթացքում

- Ընդլայնված դիագնոստիկա

- Բացառիկ կոնֆիգուրացիա և դիագնոստիկա FDT/DTM-ի միջոցով

- G3 ծածկույթ բոլոր բաղադրիչների համար

- Պարզեցված սպասարկում ինքնադիագնոստիկայի միջոցով

- Pt 100, Pt 1000, Ni 100, 0...3 կՕմ՝ 2/3/4 լարային միացման տեխնիկայով

- Թերմոպարային զույգի տեսակ՝ B, E, J, K, L, N, R, S, T, U, mV

- Ներքին կամ արտաքին սառը հանգույցի համակերպում

- Կարճ միացումների և խզվածքների հայտնաբերում

- Մուտքի/ավտոմատիկ գծի և մուտքի/մատակարարման միջև էլեկտրական իզոլյացիա

- Առանձին առանձին առանցքների միջև էլեկտրական իզոլյացիա

- 4 առանցք

Խնդիրների լուծում

Առանցքների հարկադիր սիգնալներ (կարմիր լույս/ստատուսի բիթ)

Բաց շղթա/կարճ միացում. Մոդուլը իրական ժամանակում հսկում է շղթայի ամբողջականությունը: Եթե սենսորը վնասվում է, համակարգը անմիջապես ստանում է ախտորոշիչ հաղորդագրություն:

Չափման գերծանրաբեռնվածություն. Ստուգում է, թե արդյոք RTD-ն ճիշտ է միացված (օրինակ՝ իրականում 3 հաղորդալար, սակայն ծրագրային ապահովումը սահմանված է 4 հաղորդալարի համար):

Արժեքի շեղում. Ստուգում է թերմոզույգի սառը միացման կետի համապատասխանեցման սահմանադրությունը: Եթե օգտագործվում է արտաքին համապատասխանեցում, համոզվեք, որ համապատասխանեցման սենսորը ճիշտ է աշխատում:

Հաստատում է, որ ակոսավոր ֆիլտրը սահմանված է դաշտային հաճախականության համար (50 Հց/60 Հց), որպեսզի ճնշվի միջամտությունը:

Պահպանություն

Տաք փոխարինման հնարավորություն վտանգավոր գոտիներում. Աջակցում է ակտիվ մոդուլի փոխարինմանը վտանգավոր գոտի 1-ում՝ առանց մատակարարման ընդհատման կամ տաք աշխատանքների թույլտվության (սակայն պետք է համապատասխանի տեղամասում գործող անվտանգության կանոններին):

Կարգավորման ճկունություն (HCIR). Աջակցում է սենսորի տեսակի փոփոխմանը (օրինակ՝ Type K թերմոզույգից Pt100-ի անցում) կառավարման համակարգի միջոցով՝ առանց համակարգի գործարկման ընդհատման:

Հիմքի համատեղելիություն. Պետք է տեղադրվի S900 Type S (կապույտ, ներքին անվտանգ) հիմքի վրա:

Հաճախադեպ տրվող հարցեր

Հարց՝ AI950S 3KDE175521L9500-ը ինչ է՞
Պատասխան. Դա ջերմաստիճանի մուտքի մոդուլ է:

Հարց՝ AI950S-ի և AI950N-ի միջև ինչ տարբերություն կա՞
Պատասխան՝ AI950S-ը ներքին ապահովված է, նախատեսված է 1-ին գոտու համար և կարող է միացվել 0-րդ գոտու ներքին ապահովված սենսորներին: AI950N-ը նախատեսված է պայթյունավտանգ չհամարվող ապահովված գոտիների համար և չունի պայթյունավտանգության կամ ներքին ապահովվածության վկայագրեր:

Հարց՝ Ինչու՞ է իմ 3 հաղորդալարանոց RTD-ի ցուցմունքը սխալ AI950S 3KDE175521L9500-ում:
Պատասխան՝ Համոզվեք, որ ֆիզիկական միացումները ամուր են և ծրագրային ապահովման մեջ ճիշտ է ընտրված «3 հաղորդալարանոց» կոնֆիգուրացիան: Եթե այս կարգավորումը սխալ է, մոդուլը չի կարողանա հաշվի առնել միացման հաղորդալարերի դիմադրությունը, ինչը կհանգեցնի սխալ չափումների:

Հարց՝ Ինչպես ստուգել AI950S 3KDE175521L9500-ի գինն ու առկայությունը:
Պ. Խնդրում ենք կապվել վաճառքի համար Ջոն Յանգի հետ՝ +86-18150117685 հեռախոսահամարով կամ հարցնել գնային առաջարկ:
