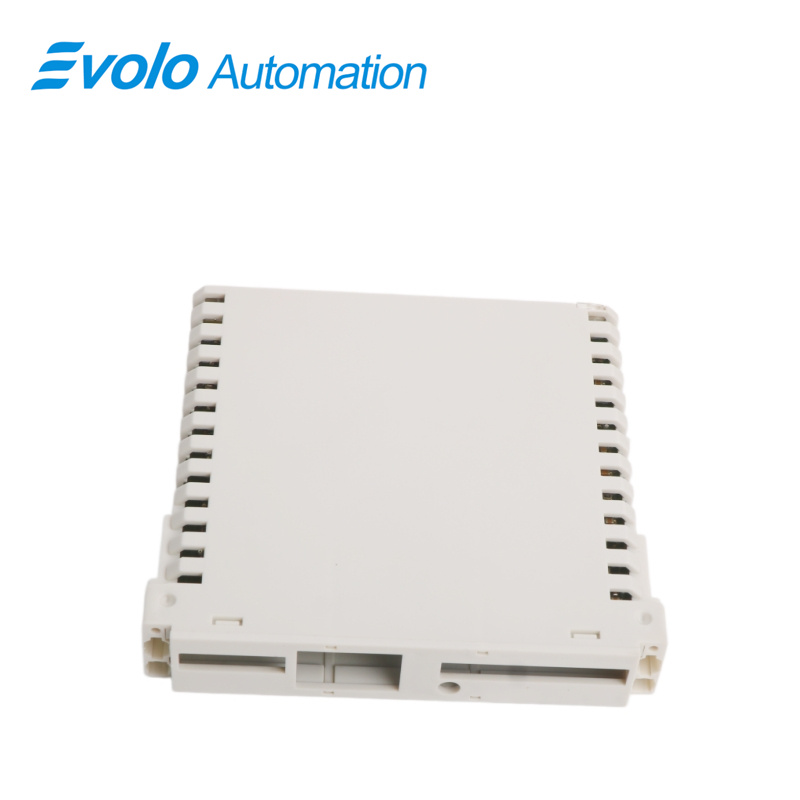

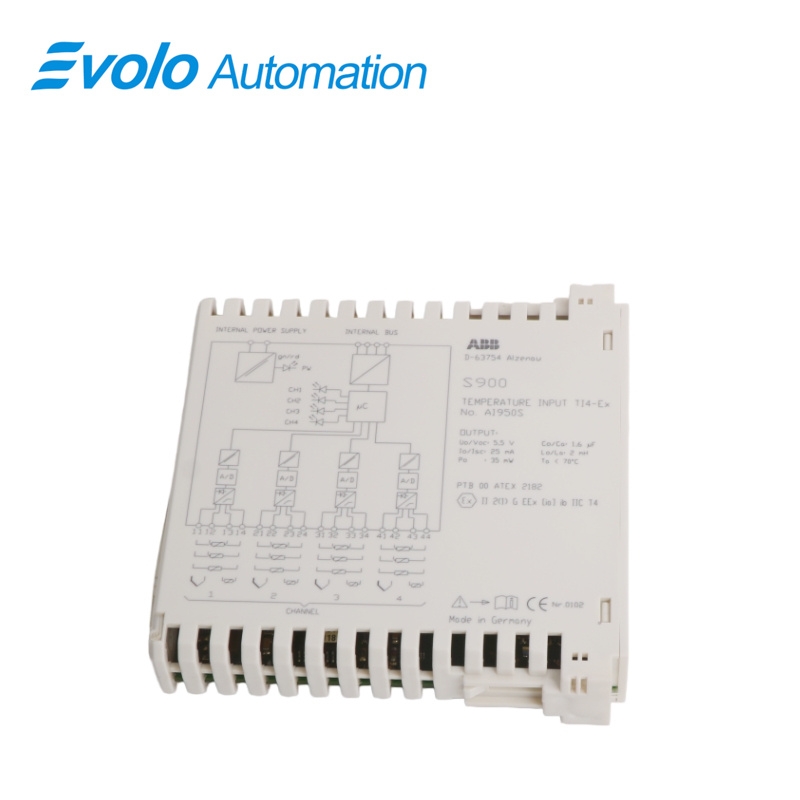

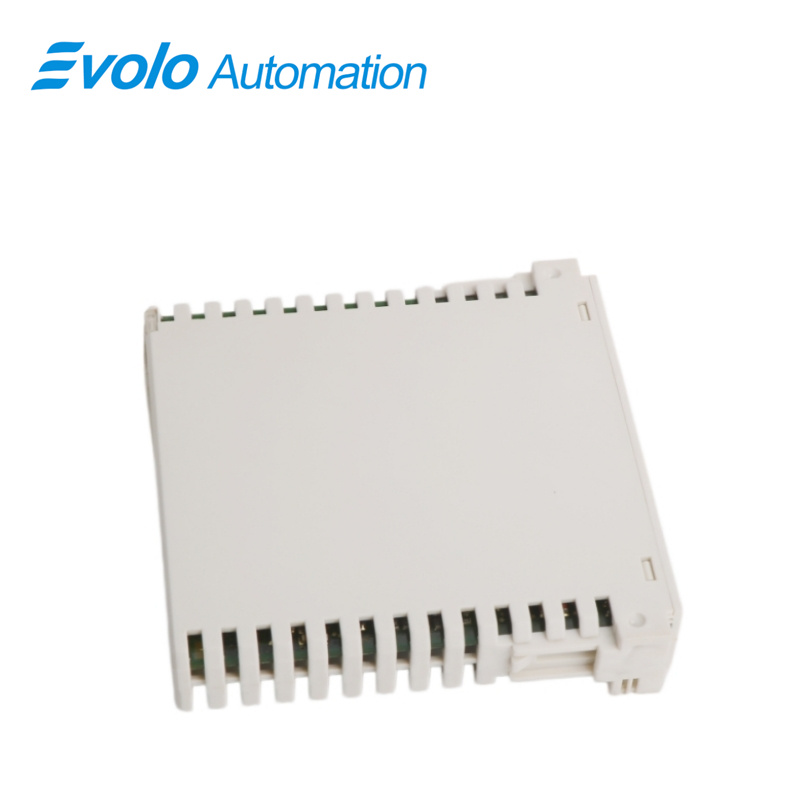

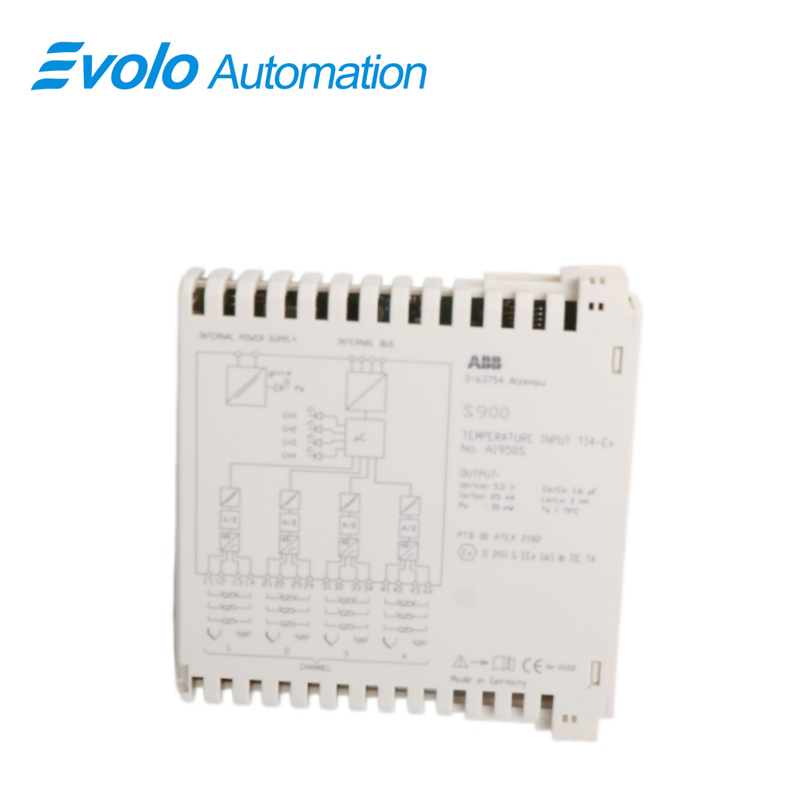

AI950S 3KDE175521L9500 তাপমাত্রা ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	AI950S 3KDE175521L9500
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

দূরবর্তী S900 I/O সিস্টেমটি অ-বিপজ্জনক এলাকায় অথবা নির্বাচিত সিস্টেম ভ্যারিয়েন্টের উপর নির্ভর করে সরাসরি জোন ১ বা জোন ২ বিপজ্জনক এলাকায় ইনস্টল করা যেতে পারে। S900 I/O সিস্টেমটি নিয়ন্ত্রণ সিস্টেম লেভেলের সঙ্গে PROFIBUS DP মান ব্যবহার করে যোগাযোগ করে। I/O সিস্টেমটি সরাসরি ক্ষেত্রে ইনস্টল করা যেতে পারে, ফলে মার্শালিং ও ওয়্যারিং-এর খরচ কমে যায়।

সিস্টেমটি দৃঢ়, ত্রুটি-সহনশীল এবং পরিষেবা করা সহজ। অন্তর্ভুক্ত বিচ্ছিন্নতা ব্যবস্থাগুলি অপারেশনের সময় প্রতিস্থাপনের অনুমতি দেয়, অর্থাৎ পাওয়ার সাপ্লাই ইউনিটগুলি পরিবর্তন করার জন্য প্রাথমিক ভোল্টেজ বাধা দেওয়ার প্রয়োজন হয় না।

S900 I/O টাইপ S. জোন ১ বিপজ্জনক এলাকায় ইনস্টল করার জন্য। জোন ২, জোন ১ বা জোন ০-এ ইনস্টল করা আন্তঃসুরক্ষিত (ইন্ট্রিনসিক্যালি সেফ) ফিল্ড ডিভাইসগুলির সংযোগের জন্য।

AI950S 3KDE175521L9500 তাপমাত্রা ইনপুট (TI4-Ex), যা Pt100, Pt1000 এবং Ni100 সেন্সরকে ২-/৩-/৪-টেকনোলজিতে সমর্থন করে। থার্মোকাপল টাইপ B, E, J, K, L, N, R, S, T, U, mV। চ্যানেল অনুযায়ী বিচ্ছিন্ন ইনপুট।

প্রয়োগ

তরলীকৃত প্রাকৃতিক গ্যাস (LNG) চালানোর উদ্যোগ: জোন ১/২ বিপজ্জনক পরিবেশে ক্রায়োজেনিক স্টোরেজ ট্যাঙ্ক এবং পাইপলাইনের তাপমাত্রা মনিটরিং-এর জন্য ব্যবহৃত হয়।

ফাইন কেমিক্যাল উদ্যোগ: রিয়্যাক্টর সহ জোন ১ এক্সপ্লোজন-প্রুফ এলাকায় উচ্চ-নির্ভুলতার তাপমাত্রা নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, যা বিভিন্ন ধরনের থার্মোকাপল সংযোগকে সমর্থন করে।

সার উদ্যোগ: অ্যামোনিয়া সংশ্লেষণ বা ইউরিয়া উৎপাদনের মতো বিস্ফোরণ-ঝুঁকিপূর্ণ প্রক্রিয়ায় সেন্সর ডেটা নিরাপদে সংগ্রহ করে।

বৈশিষ্ট্য

- জোন ১-এ ইনস্টলেশনের জন্য ATEX সার্টিফিকেশন

- রিডান্ড্যান্সি (বিদ্যুৎ ও যোগাযোগ)

- চলমান অবস্থায় হট কনফিগারেশন

- হট সোয়াপ ফাংশনালিটি

- বর্ধিত ডায়াগনস্টিক

- FDT/DTM-এর মাধ্যমে উত্কৃষ্ট কনফিগারেশন ও ডায়াগনস্টিক

- G3 – সমস্ত উপাদানের জন্য কোটিং

- স্বয়ংক্রিয় ডায়াগনস্টিক সহ সরলীকৃত রক্ষণাবেক্ষণ

- Pt 100, Pt 1000, Ni 100, 0...3kOhms (2/3/4 ওয়্যার পদ্ধতিতে)

- থার্মোকাপল টাইপ B, E, J, K, L, N, R, S, T, U, mV

- অভ্যন্তরীণ বা বহিরাগত শীতল জংশন কম্পেনসেশন

- শর্ট সার্কিট এবং ব্রেক ডিটেকশন

- ইনপুট/বাস এবং ইনপুট/পাওয়ারের মধ্যে বৈদ্যুতিক আইসোলেশন

- চ্যানেল থেকে চ্যানেলে বৈদ্যুতিক আইসোলেশন

- ৪টি চ্যানেল

ট্রাবλশুটিং

চ্যানেল অ্যালার্ম (লাল আলো/স্ট্যাটাস বিট):

ওপেন সার্কিট/শর্ট সার্কিট: মডিউলটি লুপের অখণ্ডতা বাস্তব সময়ে মনিটর করে। যদি কোনো সেন্সর পুড়ে যায়, তবে সিস্টেমটি তৎক্ষণাৎ একটি ডায়াগনস্টিক বার্তা গ্রহণ করে।

পরিমাপ ওভারফ্লো: পরীক্ষা করে দেখে যে RTD সঠিক ওয়্যারিং-এর সাথে সেট করা হয়েছে কিনা (যেমন, আসলে ৩ টি তার থাকলেও সফটওয়্যারে ৪ টি তার সেট করা হয়েছে কিনা)।

মান বিচ্যুতি: থার্মোকাপলের কোল্ড জাংশন কম্পেনসেশন সেটিং পরীক্ষা করে। বাহ্যিক কম্পেনসেশন ব্যবহার করা হলে, নিশ্চিত করুন যে কম্পেনসেশন সেন্সরটি সঠিকভাবে কাজ করছে।

নটচ ফিল্টারটি ক্ষেত্রের পাওয়ার ফ্রিক uency (৫০ হার্জ/৬০ হার্জ) এ সেট করা হয়েছে কিনা তা নিশ্চিত করে যাতে ব্যাঘাত দমন করা যায়।

রক্ষণাবেক্ষণ

হ্যাজার্ডাস জোনে হট-সোয়াপেবল: জোন ১ হ্যাজার্ডাস এরিয়ায় বিদ্যুৎ বিচ্ছিন্নতা বা হট ওয়ার্ক পারমিট ছাড়াই লাইভ মডিউল প্রতিস্থাপন সমর্থন করে (অবশ্যই সাইটের নিরাপত্তা বিধিমালা মেনে চলতে হবে)।

কনফিগারেশন নমনীয়তা (HCIR): সিস্টেম অপারেশন বন্ধ না করে কন্ট্রোল সিস্টেমের মাধ্যমে সেন্সর প্রকার পরিবর্তন করার সুযোগ প্রদান করে (যেমন, টাইপ K থার্মোকাপল থেকে Pt100-এ পরিবর্তন করা)।

বেস সামঞ্জস্যতা: এটি অবশ্যই S900 টাইপ S (নীল, অন্তর্নিহিত নিরাপদ) বেসে ইনস্টল করতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: AI950S 3KDE175521L9500 কী?
উত্তর: এটি একটি তাপমাত্রা ইনপুট মডিউল।

প্রশ্ন: AI950S এবং AI950N-এর মধ্যে পার্থক্য কী?
উত্তর: AI950S অন্তর্নিহিতভাবে নিরাপদ, যা জোন ১-এর জন্য ডিজাইন করা হয়েছে এবং জোন ০-এ স্থাপিত অন্তর্নিহিতভাবে নিরাপদ সেন্সরগুলির সাথে সংযোগ স্থাপন করতে পারে। AI950N অ-বিস্ফোরক নিরাপত্তা অঞ্চলের জন্য নির্দিষ্ট করা হয়েছে এবং এটির কোনও বিস্ফোরণ-প্রতিরোধী বা অন্তর্নিহিত নিরাপত্তা সার্টিফিকেশন নেই।

প্রশ্ন: আমার AI950S 3KDE175521L9500-এর ৩-তার আরটিডি (RTD) পাঠ অশুদ্ধ কেন?
উত্তর: নিশ্চিত করুন যে ভৌত ওয়্যারিং সুদৃঢ়ভাবে সংযুক্ত করা হয়েছে এবং সফটওয়্যারে '৩-তার' কনফিগারেশনটি সঠিকভাবে নির্বাচন করা হয়েছে। যদি এই সেটিংটি ভুল হয়, তবে মডিউলটি লিড তারের রোধ ক্ষতিপূরণ করতে পারবে না, যার ফলে অশুদ্ধ পরিমাপ হবে।
