Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
AI930S 3KDE175511L9300 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
儷ամուս: |
AI930S 3KDE175511L9300 |
|
Շարքերի քանակը. |
4 |
|
Տեղեկատվության տեսակ՝ |
4…20 մԱ |
|
HART-ի աջակցում. |
(YES) ԱՅՈՒ actionTypes |
|
SOE. |
N/A |
|
Ռեզերվավորում. |
No |
|
Ներքին անվտանգություն. |
(YES) ԱՅՈՒ actionTypes |
|
Մեխանիկա. |
S900 |
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Վտանգավոր վայրեր. |
ATEX գոտի 1 |
|
Կոռոզիայի մատակարարվող մթնոլորտ. |
ISA-S71.04 G3 |
|
Կլիմայական շահագործման պայմաններ. |
Հարաբերական խոնավություն՝ առավելագույնը 93 % ±3 % 40 °C-ում |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
-20 °C...60 °C |
|
RoHS համապատասխանություն. |
Ուղեցույց 2011/65/ԵՄ (EN 50581:2012) |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
|
WEEE կատեգորիա. |
Փոքր սարքավորումներ (արտաքին չափսերը չեն գերազանցում 50 սմ-ը) |
Նկարագրություն
Հեռակառավարվող S900 I/O համակարգը կարող է տեղադրվել ոչ վտանգավոր գոտիներում կամ ուղղակիորեն՝ 1-ին կամ 2-րդ վտանգավոր գոտիներում՝ ըստ ընտրված համակարգի տարատեսակի: S900 I/O-ն կապվում է կառավարման համակարգի մակարդակի հետ PROFIBUS DP ստանդարտի միջոցով: I/O համակարգը կարող է տեղադրվել ուղղակիորեն դաշտում, հետևաբար նվազում են մարշալինգի և միացման ծախսերը:
Համակարգը կայուն է, սխալների նկատմամբ դիմացկուն և հեշտ է սպասարկելու համար: Ինտեգրված անջատման մեխանիզմները թույլ են տալիս փոխարինում կատարել շահագործման ընթացքում, այսինքն՝ ուժամատակարարման միավորները փոխելու համար չի անհրաժեշտ ընդհատել հիմնական լարումը:
S900 I/O տիպ S. Նախատեսված է վտանգավոր գոտի 1-ում տեղադրման համար։ Նախատեսված է ինտրինսիկ անվտանգ դաշտային սարքավորումների միացման համար, որոնք տեղադրված են գոտի 2-ում, գոտի 1-ում կամ գոտի 0-ում։

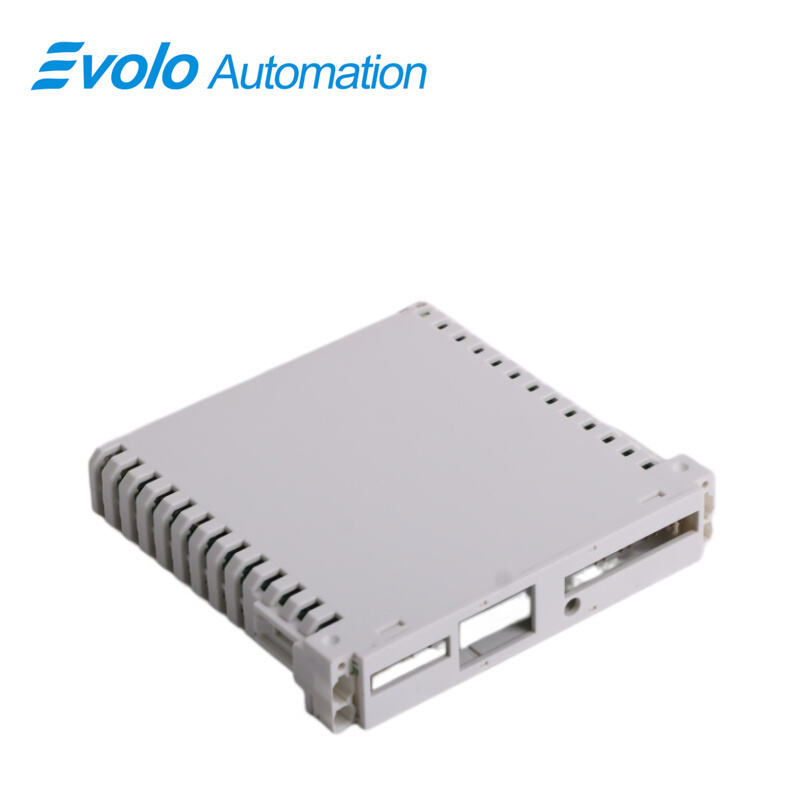

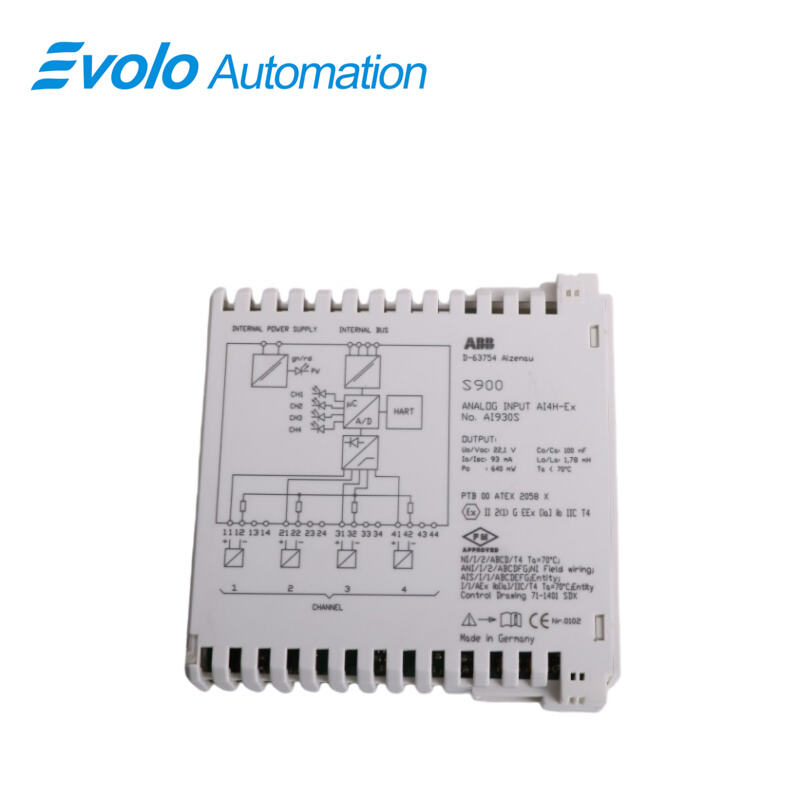

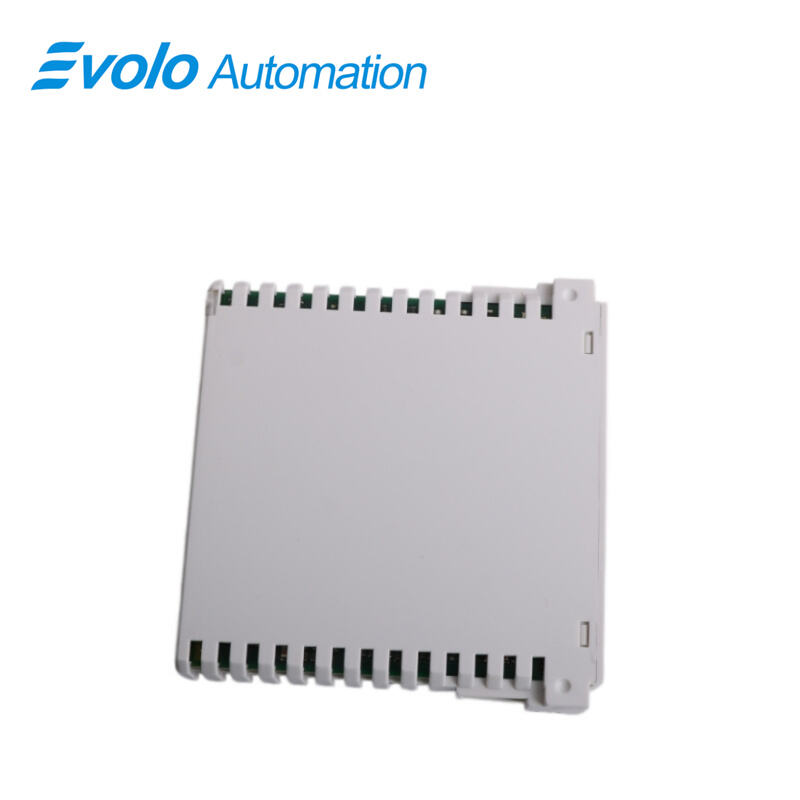

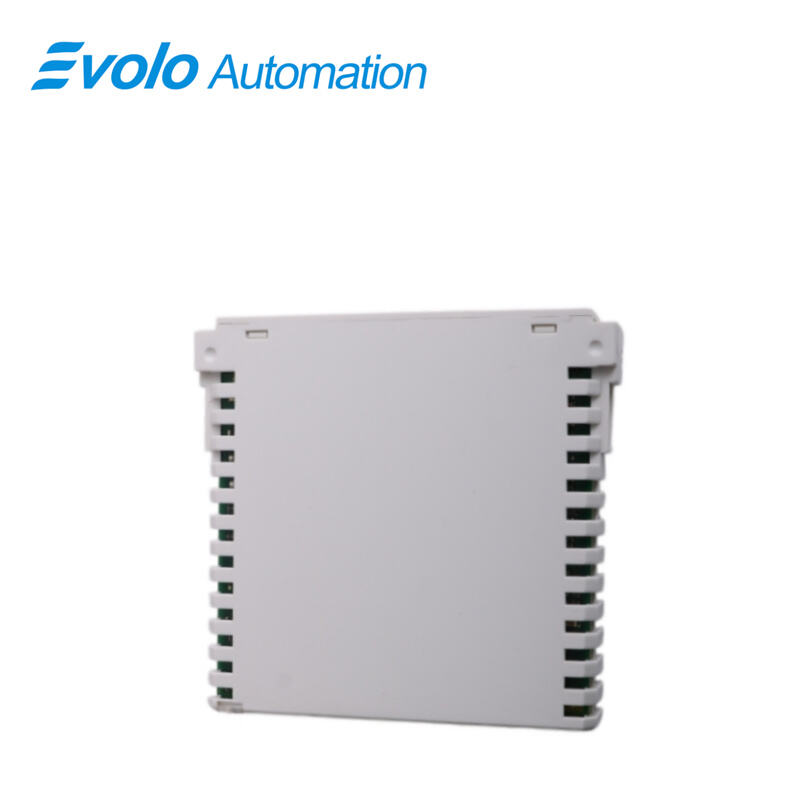

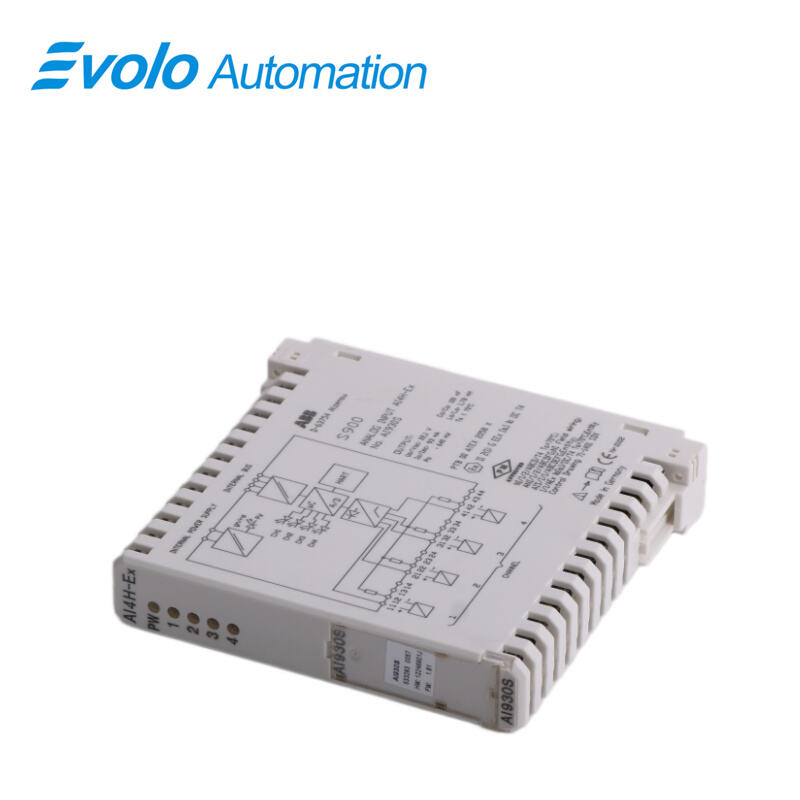

AI930S 3KDE175511L9300 Անալոգային մուտք (AI4H-Ex), մուտք և սնման աղբյուր 4...20 մԱ շղթայավորված 2-լարանի փոխակերպիչների համար:
Կիրառումներ
Նավթի վերամշակման գործարաններ. Հիմնական արտադրական տարածքները սովորաբար վտանգավոր միջավայրի 1-ին գոտի են. այս մոդուլը կարող է անմիջապես տեղադրվել օբյեկտի վրա՝ լարավորման ծախսերը նվազեցնելու համար:
Ծովային արդյունահանման հարթակներ. Սահմանափակ տարածքներում և հրկեզվող ու պայթեցնող նյութերի առկայության դեպքում վիբրացիայի դիմացկունությունը, կոռոզիայի դիմացկունությունը (G3 ծածկույթ) և ներքին անվտանգությունը հատկապես հարմար են:
Հատուկ քիմիական գործարաններ. Շատ թռչուն քիմիկատներ մշակող տարածքներում անհրաժեշտ են ներքին անվտանգության սկզբունքով աշխատող պայթումավարական սարքավորումներ՝ համապատասխանելով ATEX սերտիֆիկացմանը:
Բնական գազի ճնշման կարգավորման կայաններ. Օգտագործվում են գազատար միջոցառումներում փոխադրիչների սիգնալների հսկման համար՝ ապահովելով տաք փոխարինման սպասարկումը:
Վտանգավոր նյութերի պահեստներ/գործարաններ. Ավտոմատացված հսկման համակարգեր, որոնք ներառում են հրկեզվող փոշու կամ գազերի հայտնաբերում:
Գործառույթները եւ օգուտները
- ATEX սերտիֆիկացում 1-ին գոտու համար
- Ռեդունդանտություն (սնուցում և կապ)
- Գործողության ընթացքում տեղի ունեցող կոնֆիգուրացիա
- Տեղադրման/հանման ֆունկցիա աշխատանքի ընթացքում
- Ընդլայնված դիագնոստիկա
- Բացառիկ կոնֆիգուրացիա և դիագնոստիկա FDT/DTM-ի միջոցով
- G3 ծածկույթ բոլոր բաղադրիչների համար
- Պարզեցված սպասարկում ինքնադիագնոստիկայի միջոցով
- Էլեկտրամատակարարում 4...20 մԱ շղթայով աշխատող 2-լարանի փոխակերպիչների համար
-Կարճ միացումների և ընդհատումների հայտնաբերում
-Մուտք/վայրէջք և մուտք/սնուցում միջև էլեկտրական իզոլյացիա
-Բոլոր մուտքերի ընդհանուր վերադարձ
-4 առանցք
-HART կադրերի փոխանցում դաշտային ավտոմատացման գծով
-Պարբերական HART փոփոխականներ
Խնդիրների լուծում
HART կապի կորուստ.
Ստուգեք դաշտային օղակի ընդհանուր իմպեդանսը (պետք է լինի 230 Օմ-ից բարձր).
Ստուգեք՝ փոխանցիչը թույլատրում է արդյոք HART կապը:
Շղթայի սխալի ախտորոշում. Մոդուլը ավտոմատ մոնիտորինգի է ենթարկում կարճ միացումներն ու բաց շղթաները: Երբ առաջանում է սխալ, մոդուլի LED-ը ցուցադրում է սխալի հաղորդագրություն և DCS-ին ուղարկում է հատուկ ախտորոշիչ հաղորդագրություն:
Ազդանշանի սահմանային արժեքից շեղում. Համապատասխանում է NAMUR NE43 ստանդարտներին. համակարգի սիգնալավորման համար կարող է առաջանալ սիստեմային զգուշացում, երբ հոսանքը ցածր է 3,6 մԱ-ից կամ բարձր է 21 մԱ-ից:
Պահպանություն
Խոցելի գոտիներում տաք փոխարինում. Աջակցում է ակտիվ մոդուլի փոխարինմանը վտանգավոր գոտի 1-ում՝ առանց մատակարարման ընդհատման կամ բարդ տաք աշխատանքների թույլտվության (պետք է համապատասխանի դաշտային անվտանգության ընթացակարգերին):
Գործարկման ժամանակ կարգավորում (HCIR). Աջակցում է ալիքի պարամետրերի կամ HART փոփոխականների արտապատկերման փոփոխմանը կառավարման ծրագրային ապահովման միջոցով (օրինակ՝ 800xA), առանց համակարգի գործարկման ընդհատման:
Հիմքի համատեղելիություն. Պետք է տեղադրվի S900 տիպի S (կապույտ հիմք) վրա. չի թույլատրվում խառնել ոչ ներքին անվտանգության տիպի N բաղադրիչների հետ:
Հաճախադեպ տրվող հարցեր
Հարց՝ AI930S 3KDE175511L9300-ը ինչ է՞
Պատասխան. Սա անալոգային մուտքի մոդուլ է:
Հարց՝ AI930S-ի և AI930N-ի հիմնական տարբերություններն ինչն են՝
Պատասխան՝ AI930S-ը նախատեսված է 1-ին գոտու համար, ունի ներքին ապահովված (Ex) սերտիֆիկացիա և կարող է միացվել 0-րդ/1-ին գոտու ներքին ապահովված սարքերին։ AI930N-ը նախատեսված է պայթյունավտանգավոր չլինելու պայմանների համար, չունի ներքին ապահովված սերտիֆիկացիա և նախատեսված է միայն ընդհանուր միջավայրերի համար։
Հարց՝ AI930S-ի և AI910S-ի հիմնական տարբերություններն ինչն են՝
Պատասխան՝ AI930S-ը աջակցում է HART կապին և կարող է փոխանցել 4–20 մԱ անալոգային սիգնալներ՝ AI910S-ը միայն աջակցում է 4–20 մԱ անալոգային սիգնալների փոխանցմանը և չունի HART կապի հնարավորություն։
Հարց՝ Ինչպես ստուգել AI930S 3KDE175511L9300-ի գինն ու առկայությունը՝
Պ. Խնդրում ենք կապվել վաճառքի համար Ջոն Յանգի հետ՝ +86-18150117685 հեռախոսահամարով կամ հարցնել գնային առաջարկ:
