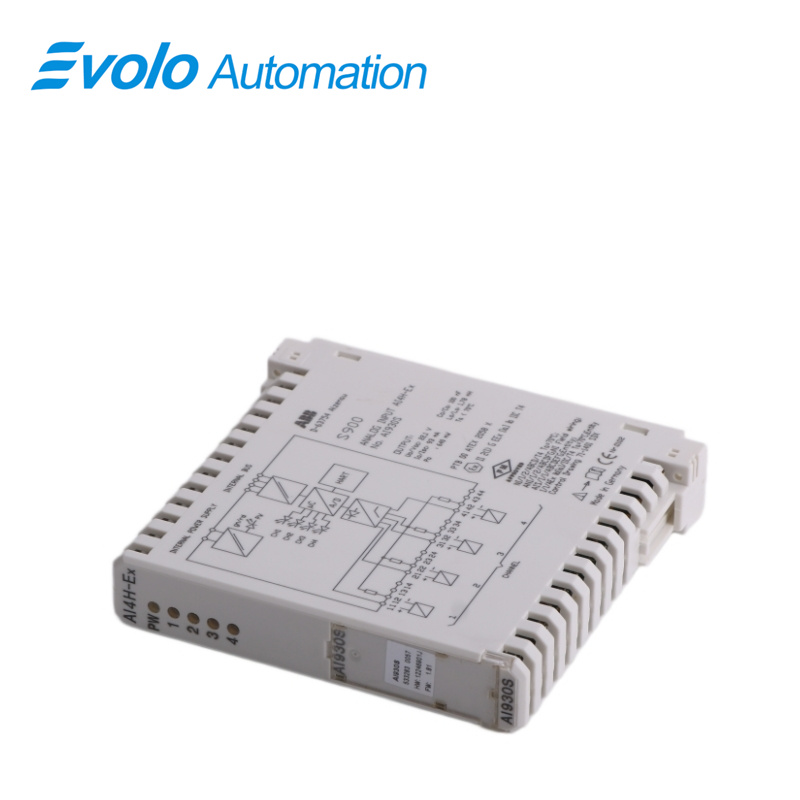

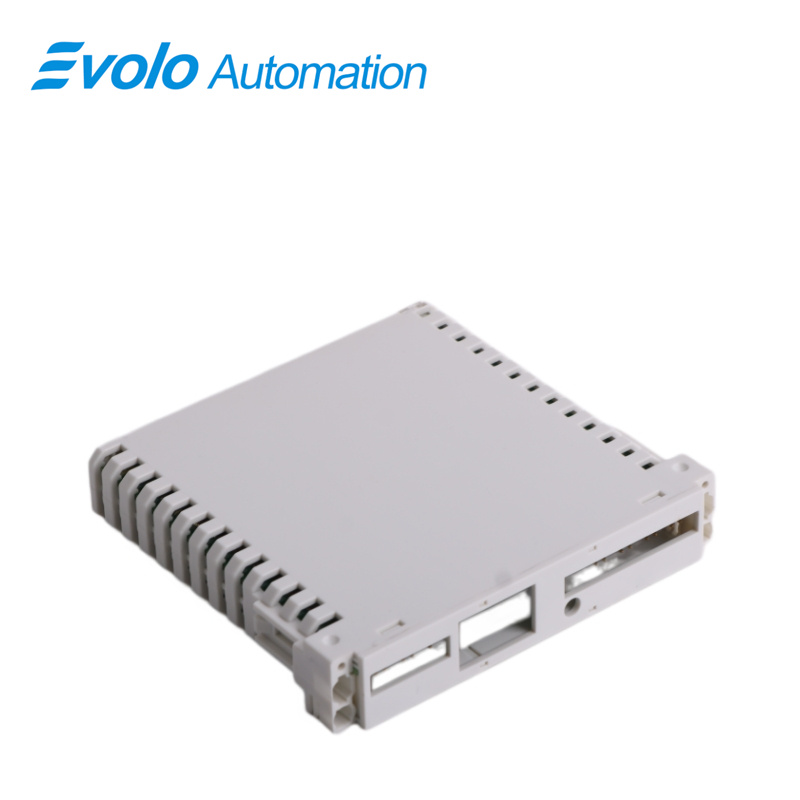

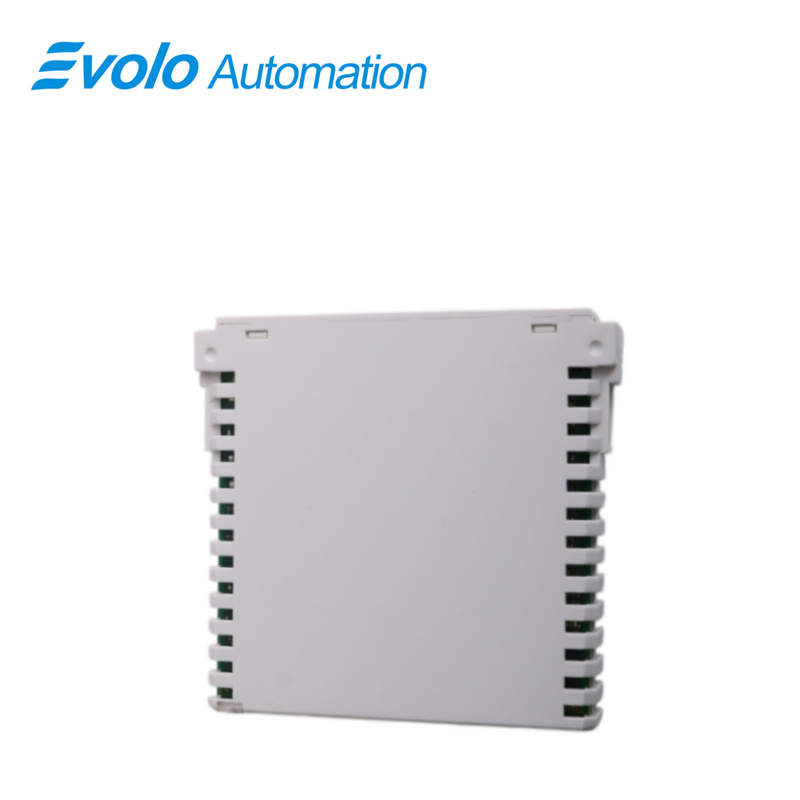

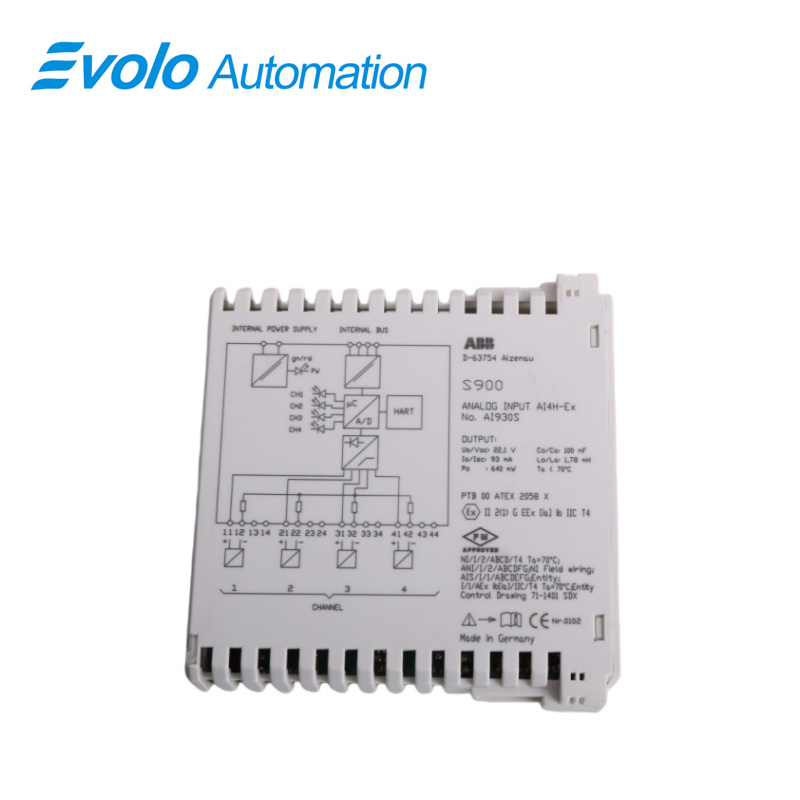

AI930S 3KDE175511L9300 এনালগ ইনপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	AI930S 3KDE175511L9300
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

দূরবর্তী S900 I/O সিস্টেমটি অ-বিপজ্জনক এলাকায় অথবা নির্বাচিত সিস্টেম ভ্যারিয়েন্টের উপর নির্ভর করে সরাসরি জোন ১ বা জোন ২ বিপজ্জনক এলাকায় ইনস্টল করা যেতে পারে। S900 I/O সিস্টেমটি নিয়ন্ত্রণ সিস্টেম লেভেলের সঙ্গে PROFIBUS DP মান ব্যবহার করে যোগাযোগ করে। I/O সিস্টেমটি সরাসরি ক্ষেত্রে ইনস্টল করা যেতে পারে, ফলে মার্শালিং ও ওয়্যারিং-এর খরচ কমে যায়।

সিস্টেমটি দৃঢ়, ত্রুটি-সহনশীল এবং পরিষেবা করা সহজ। অন্তর্ভুক্ত বিচ্ছিন্নতা ব্যবস্থাগুলি অপারেশনের সময় প্রতিস্থাপনের অনুমতি দেয়, অর্থাৎ পাওয়ার সাপ্লাই ইউনিটগুলি পরিবর্তন করার জন্য প্রাথমিক ভোল্টেজ বাধা দেওয়ার প্রয়োজন হয় না।

S900 I/O টাইপ S. জোন ১ বিপজ্জনক এলাকায় ইনস্টল করার জন্য। জোন ২, জোন ১ বা জোন ০-এ ইনস্টল করা আন্তঃসুরক্ষিত (ইন্ট্রিনসিক্যালি সেফ) ফিল্ড ডিভাইসগুলির সংযোগের জন্য।

AI930S 3KDE175511L9300 অ্যানালগ ইনপুট (AI4H-Ex), ৪...২০ মিএ লুপ-পাওয়ার্ড ২-ওয়্যার ট্রান্সমিটারের জন্য ইনপুট এবং পাওয়ার সাপ্লাই।

প্রয়োগ

তেল পরিশোধনাগার: মূল উৎপাদন এলাকাগুলি সাধারণত জোন ১ বিপজ্জনক পরিবেশ; এই মডিউলটি সরাসরি সাইটে ইনস্টল করা যেতে পারে যাতে ওয়্যারিং খরচ কমানো যায়।

অফশোর ড্রিলিং প্ল্যাটফর্ম: সীমিত স্থান এবং জ্বলনশীল ও বিস্ফোরক পদার্থ উপস্থিত থাকার ক্ষেত্রে, কম্পন প্রতিরোধী, ক্ষয় প্রতিরোধী (G3 কোটিং) এবং অন্তর্নিহিত নিরাপত্তা বৈশিষ্ট্যগুলি অত্যন্ত উপযুক্ত।

বিশেষ রাসায়নিক কারখানা: অত্যন্ত সহজে বাষ্পীভূত হওয়া রাসায়নিক পদার্থ পরিচালনা করা হয় এমন এলাকাগুলিতে ATEX সার্টিফিকেশন অনুযায়ী অন্তর্নিহিত নিরাপত্তা সম্পন্ন বিস্ফোরণ-প্রতিরোধী সরঞ্জাম প্রয়োজন।

প্রাকৃতিক গ্যাস চাপ নিয়ন্ত্রণ কেন্দ্র: গ্যাস পাইপলাইনে ট্রান্সমিটার সিগন্যাল মনিটর করতে ব্যবহৃত হয়, যা হট-সোয়াপ রক্ষণাবেক্ষণকে সমর্থন করে।

বিপজ্জনক পদার্থ গুদাম/কারখানা: জ্বলনশীল ধূলিকণা বা গ্যাসের সনাক্তকরণ জড়িত স্বয়ংক্রিয় মনিটরিং সিস্টেম।

বৈশিষ্ট্য এবং সুবিধা

- জোন ১-এর জন্য ATEX সার্টিফিকেশন

- রিডান্ড্যান্সি (বিদ্যুৎ ও যোগাযোগ)

- চলমান অবস্থায় হট কনফিগারেশন

- হট সোয়াপ ফাংশনালিটি

- বর্ধিত ডায়াগনস্টিক

- FDT/DTM-এর মাধ্যমে উত্কৃষ্ট কনফিগারেশন ও ডায়াগনস্টিক

- G3 – সমস্ত উপাদানের জন্য কোটিং

- স্বয়ংক্রিয় ডায়াগনস্টিক সহ সরলীকৃত রক্ষণাবেক্ষণ

- ৪...২০ মিলি অ্যাম্পিয়ার লুপ পাওয়ার্ড ২-ওয়্যার ট্রান্সমিটারের জন্য পাওয়ার সাপ্লাই

- শর্ট ও ব্রেক ডিটেকশন

- ইনপুট/বাস এবং ইনপুট/পাওয়ারের মধ্যে বৈদ্যুতিক আইসোলেশন

- সমস্ত ইনপুটের জন্য কমন রিটার্ন

- ৪ চ্যানেল

- ফিল্ডবাসের মাধ্যমে হার্ট ফ্রেমগুলির ট্রান্সমিশন

- সাইক্লিক হার্ট ভেরিয়েবল

ট্রাবλশুটিং

HART যোগাযোগ হারিয়ে যাওয়া:

ফিল্ড লুপের মোট ইম্পিড্যান্স পরীক্ষা করুন (২৩০Ω-এর চেয়ে বেশি হতে হবে)।

পরীক্ষা করুন যে ট্রান্সমিটারে HART যোগাযোগ সক্রিয় আছে কিনা।

লুপ ত্রুটি নির্ণয়: মডিউলটি স্বয়ংক্রিয়ভাবে শর্ট সার্কিট এবং ওপেন সার্কিটের জন্য নজরদারি করে। কোনো ত্রুটি ঘটলে, মডিউলের LED একটি ত্রুটি বার্তা প্রদর্শন করবে এবং DCS-এ একটি নির্দিষ্ট ডায়াগনস্টিক বার্তা পাঠাবে।

সিগন্যাল অতিরিক্ত সীমা: NAMUR NE43 মান মেনে চলে; কারেন্ট ৩.৬mA-এর নিচে বা ২১mA-এর উপরে গেলে সিস্টেম অ্যালার্ম ট্রিগার হবে।

রক্ষণাবেক্ষণ

বিপজ্জনক অঞ্চলে হট-সোয়াপ: জোন ১ বিপজ্জনক অঞ্চলে বিদ্যুৎ বিচ্ছিন্ন না করে বা জটিল হট ওয়ার্ক পারমিট ছাড়াই লাইভ মডিউল প্রতিস্থাপন সমর্থন করে (ক্ষেত্রের নিরাপত্তা প্রক্রিয়াগুলি মেনে চলতে হবে)।

অপারেশনের সময় কনফিগার করা (HCIR): সিস্টেম অপারেশন বন্ধ না করে নিয়ন্ত্রণ সফটওয়্যার (যেমন, ৮০০xA) এর মাধ্যমে চ্যানেল প্যারামিটার বা HART ভেরিয়েবল ম্যাপিং পরিবর্তন করার সুযোগ প্রদান করে।

বেস সামঞ্জস্যতা: এটি অবশ্যই S900 টাইপ S (নীল বেস) এর উপর ইনস্টল করতে হবে; অ-ইন্ট্রিনসিক্যালি সেফ টাইপ N কম্পোনেন্টগুলির সাথে মিশ্রিত করা যাবে না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: AI930S 3KDE175511L9300 কী?
উত্তর: এটি একটি অ্যানালগ ইনপুট মডিউল।

প্রশ্ন: AI930S এবং AI930N-এর মধ্যে প্রধান পার্থক্যগুলি কী কী?
উত্তর: AI930S জোন ১-এর জন্য উপযুক্ত, এটি অভ্যন্তরীণভাবে নিরাপদ (Ex) সার্টিফিকেশন সম্পন্ন এবং জোন ০/১-এ অভ্যন্তরীণভাবে নিরাপদ ডিভাইসগুলির সাথে সংযোগ স্থাপন করতে পারে। AI930N অ-বিস্ফোরক নিরাপত্তা অঞ্চলের জন্য উপযুক্ত, এটি অভ্যন্তরীণভাবে নিরাপদ সার্টিফিকেশন বহন করে না এবং শুধুমাত্র সাধারণ পরিবেশের জন্য ব্যবহার্য।

প্রশ্ন: AI930S এবং AI910S-এর মধ্যে প্রধান পার্থক্যগুলি কী কী?
উত্তর: AI930S HART যোগাযোগ সমর্থন করে এবং ৪–২০ মিলিঅ্যাম্পিয়ার এনালগ সিগন্যাল সংক্রমণ করতে পারে; AI910S শুধুমাত্র ৪–২০ মিলিঅ্যাম্পিয়ার এনালগ সিগন্যাল সংক্রমণ সমর্থন করে এবং HART যোগাযোগ ক্ষমতা রাখে না।

প্রশ্ন: AI930S 3KDE175511L9300-এর মূল্য ও উপলব্ধতা কীভাবে যাচাই করবেন?
উত্তর: বিক্রয়ের জন্য জন ইয়াং-এর সাথে +86-18150117685 নম্বরে যোগাযোগ করুন অথবা একটি উদ্ধৃতি অনুরোধ করুন।
