Ընդհանուր տեղեկություն
Ծագման վայր: |
ԱՄՆ |
Անունը՝ |
Bently Nevada |
Մոդելի համարը՝ |
330180-X1-05 MOD 163339-01 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Արագ մանրամասն
|
Ընդհանուր երկարություն և ամրացման տարբերակ. |
1.0 մետր (3.3 ոտնաչափ) համակարգի երկարություն, ամրացման պարագաներ չեն ներառված |
|
Կազմակերպության հաստատման տարբերակ՝ |
CSA, ATEX, IECEx հաստատումներ |
|
Մոտեցման սենսորի մուտք. |
Աջակցում է մեկ շփման չենթարկվող 3300-սերիայի 5 մմ, 3300 XL 8 մմ մոտեցման զոնդի և երկարացված կեղեքի |
|
Էլեկտրաէներգիա: |
-17.5 Vdc-ից -26 Vdc |
|
Մոտեցման սենսորի նյութ. |
A308 ալյումին |
|
Մատակարարման զգայունություն |
Մուտքային լարման յուրաքանչյուր վոլտի փոփոխության դեպքում ելքային լարման փոփոխությունը պակաս է 2 մՎ-ից |
|
Չափ: |
8.8x3.5x7սմ |
|
Մաշկային քաշը. |
0.25 KG |
Նկարագրություն

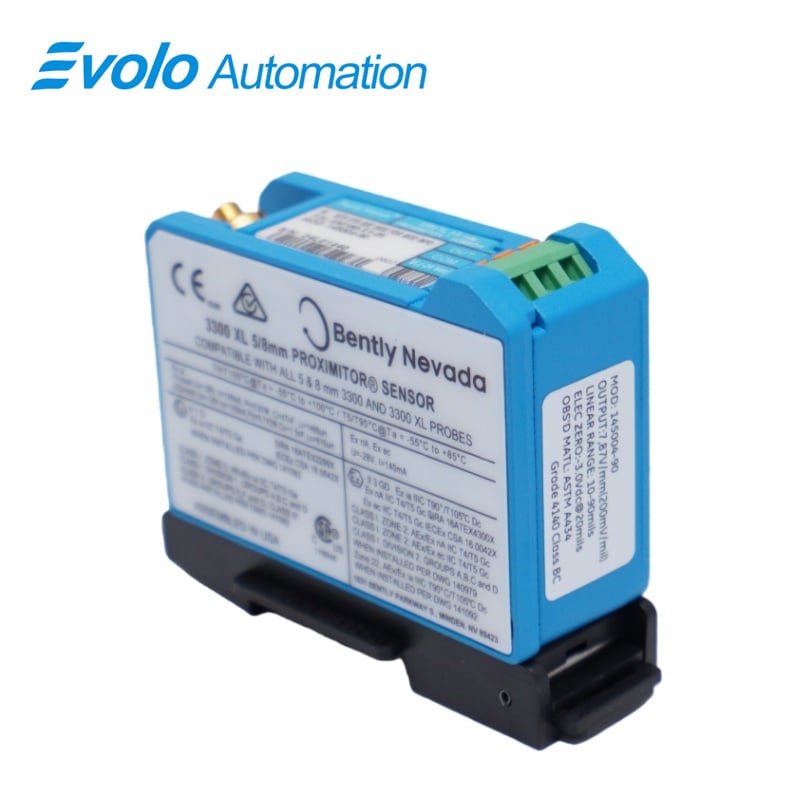

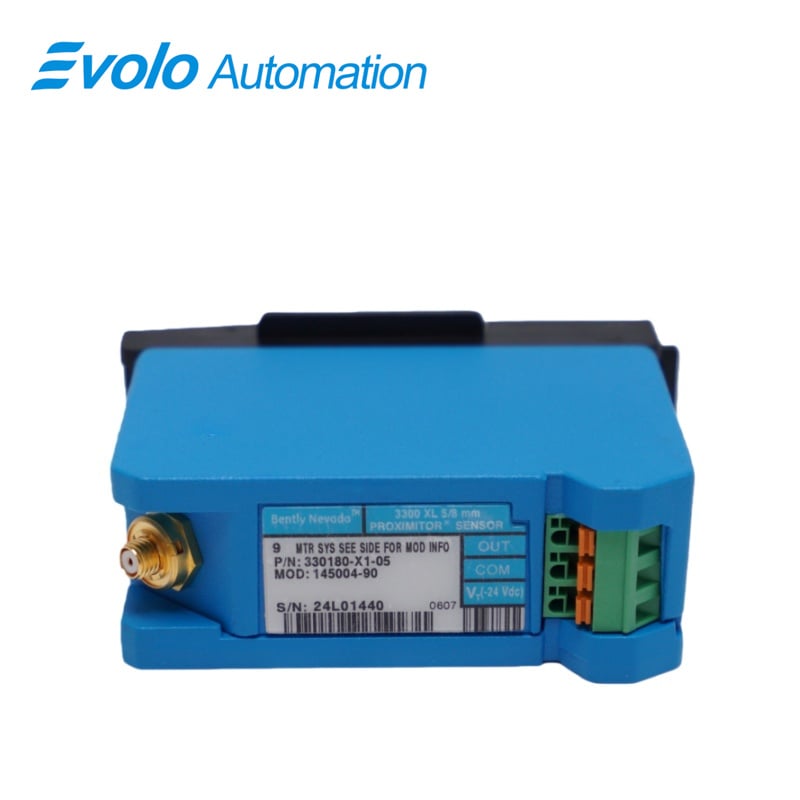

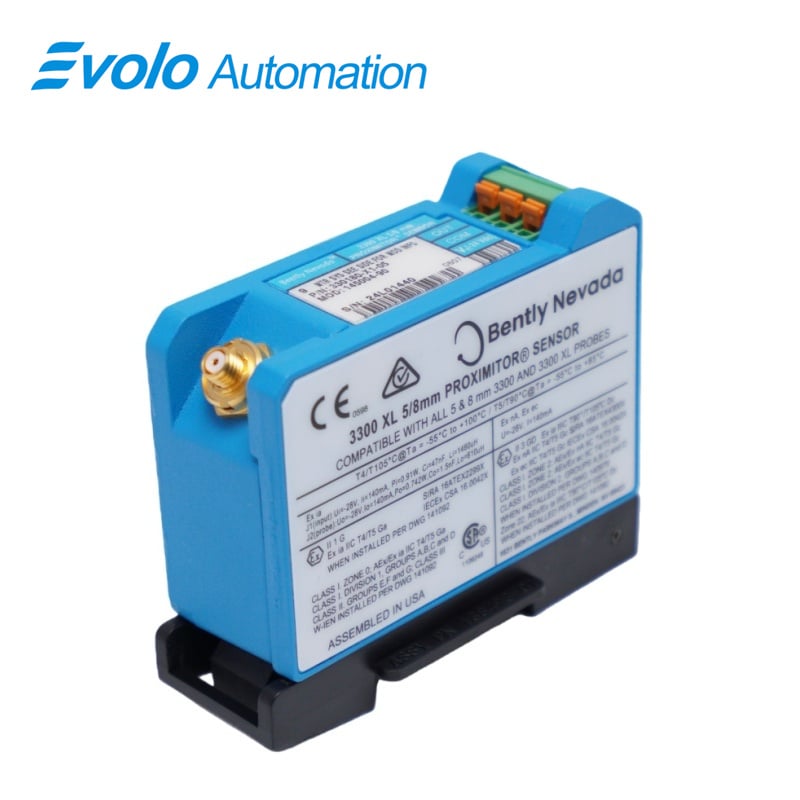

Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր ընդունում է մեկ անշպարժ 3300 XL 8 մմ մոտավորական զննարկիչ կամ 5 մմ 3300-շարքի զննարկիչ՝ երկարացման մալույթով, որը տալիս է ելքային լարում՝ համեմատական զննարկիչի և առանցքի միջև հեռավորությանը: Նախատեսված է արդյունաբերական ավտոմատացման համար, սենսորը 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր չափում է ինչպես դիրքը, այնպես էլ տատանումները հեղուկային թաղանթի սայլակներով մեքենաներում: Սենսորը աշխատում է -17.5 Վ մինուս հոսանքի և -26 Վ մինուս հոսանքի միջակայքում և աջակցում է դաշտային միացման մինչև 305 մետր (1000 ֆուտ), իսկ հաճախականության պատասխանը՝ 0–10 կՀց: Ելքային լարումը տատանվում է 0.0247–0.0348 միլ պիկ-պիկ/Գաուս սահմաններում՝ 9 մետրանոց միացման մալույթի համար 10–90 մմ միջակայքում, իսկ նվազագույն թիրախի չափը 15.2 մմ է: Պատրաստված է A308 ալյումինից, 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր աշխատում է -52°C–ից մինչև +100°C ջերմաստիճանային շրջանակում և համապատասխանում է CSA, ATEX և IECEx ստանդարտներին: Ֆիզիկական դիզայնը թույլ է տալիս ամրացում ԴԻՆ-ռեյլի կամ վահանակի վրա, իսկ էլեկտրական իზոլյացիան վերացնում է առանձին պլաստինների անհրաժեշտությունը: SpringLoc տերմինալային շարքերը թույլ են տալիս արագ միացում առանց գործիքների, իսկ բարելավված RFI/EMI դիմացկունությունը ապահովում է հուսալի աշխատանք բարձր խտությամբ արդյունաբերական միջավայրերում:
Դիմումներ
Շաֆտի դիրքի չափում հեղուկային թաղանթավորված սայլակներում
Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր չափում է ռոտորի դիրքը՝ նվազագույն թիրախի չափսը 15,2 մմ (0,6 դյույմ): Այն տալիս է 0,0247–0,0348 միլ պիկ-պիկ/Գաուս ելքային լարում (9 մ միացման համար, բացվածքները՝ 10–90), որը ապահովում է ճշգրիտ դիրքի ցուցման հնարավորություն ինչպես ստատիկ, այնպես էլ դինամիկ կիրառումների համար ավտոմատացված հեղուկային թաղանթավորված սայլակներով սարքերում:
Ռոտորի տատանումների մոնիտորինգ
Use the 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր վայրկյանային տատանումների հայտնաբերման համար՝ 0–10 կՀց հաճախականության պատասխանով: Այն կարող է պահպանել լարման հաստատունությունը 305 մետր երկարությամբ միացման գծով, ինչը հնարավորություն է տալիս տեղադրել սենսորները մեծ հեռավորության վրա՝ առանց սիգնալի որակի վատացման, և թույլ է տալիս կատարել կանխատեսող սպասարկում և տատանումների վերլուծություն արդյունաբերական ավտոմատացման համակարգերում:
Կլավիշային ֆազային սիգնալի ստեղծում և արագության չափում
Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր ապահովում է ճշգրիտ կլավիշային ֆազային իմպուլսներ և ռոտորի արագության չափում՝ օգտագործելով 3300 XL 8 մմ սենսորի մուտքը: Մատակարարվող լարման զգայունությունը <2 մՎ լարման յուրաքանչյուր վոլտի փոփոխության դեպքում երաշխավորում է սիգնալի ճշգրտությունը, ինչը անհրաժեշտ է սինխրոն մոնիտորինգի և ավտոմատացված կառավարման կապերի համար:
Հատկանիշներ
|
Ելքային դիմադրություն |
50 Ω |
|
Աշխատանքային ջերմաստիճան |
-52°C-ից +100°C (-62°F-ից +212°F) |
|
Պահեստավորման ջերմաստիճան |
-52°C-ից +105°C (-62°F-ից +221°F) |
|
Հաճախության պատասխան՝ |
(0-ից մինչև 10 կՀց), +0, -3 դԲ, մինչև 305 մետր (1000 ոտնաչափ) դաշտային սարքավորմամբ |
|
Նվազագույն թիրախի չափը՝ |
15,2 մմ (0,6 դյույմ) տրամագիծ (հարթ թիրախ) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0247 (Գեփ՝ 10) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0323 (Գեփ՝ 50) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0.0348 (Բաց: 90) |
Մրցակցային առավելություն
Ընդարձակ դաշտային միացման գծերի աջակցում
Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր աջակցում է մինչև 305 մետր (1000 ոտնաչափ) երկարությամբ միացման գծերի՝ առանց նկատելի սիգնալի կորստի, պահպանելով Mil pp/Գաուս ելքային մակարդակները, ինչը նվազեցնում է միջանկյալ սիգնալի մշակման անհրաժեշտությունը և նվազեցնում է մեծ ձեռնարկություններում տեղադրման ծախսերը:
Լայն ջերմաստիճանային շահագործման տիրույթ
Նախագծված է −52°C–ից մինչև +100°C (−62°F–ից մինչև +212°F), 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր կարող է տեղադրվել անմիջապես տաք կամ սառը միջավայրերում՝ առանց լրացուցիչ տաքացման կամ սառեցման համակարգերի անընդհատ ավտոմատացված մոնիտորինգի համար:
Արագ տեղադրում SpringLoc վերջավորություններով
Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր օգտագործում է SpringLoc վերջավորության շարքեր՝ առանց գործիքների միացման համար: Համատեղված DIN-ռեյլի կամ պանելի մոնտաժման տարբերակների հետ՝ այս հատկանիշը թույլ է տալիս ավելի արագ և սխալներից զերծ լինել ավտոմատացված կառավարման վանդակներում լարումը:
Միջազգային համապատասխանություն ավտոմատացման տեղադրման համար
CSA, ATEX և IECEx հաստատագրման վավերացումներով սենսորը 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր համապատասխանում է միջազգային ավտոմատացման ստանդարտներին՝ աջակցելով ամբողջ գործարանի մասշտաբով տեղադրմանը՝ առանց մեխանիկական կամ էլեկտրական դասավորությունների վերանախագծման:
Բարելավված RFI/EMI իմունիտետ
Այն 330180-X1-05 MOD 163339-01 3300 XL Proximitor սենսոր պահպանում է ճշգրիտ ելքային լարում և հաճախականության պատասխան՝ նույնիսկ բարձր խտությամբ էլեկտրամագնիսական միջավայրում, ապահովելով համաստեղ ավտոմատացված գործընթացների կառավարում և ռոտորի մոնիտորինգ:
