Ընդհանուր տեղեկություն
Ծագման վայր: |
ԱՄՆ |
Անունը՝ |
Bently Nevada |
Մոդելի համարը՝ |
330180-X1-05 MOD 145347-05 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Արագ մանրամասն
|
Ընդհանուր երկարություն և ամրացման տարբերակ. |
1.0 մետր (3.3 ոտնաչափ) համակարգի երկարություն, ամրացման պարագաներ չեն ներառված |
|
Կազմակերպության հաստատման տարբերակ՝ |
CSA, ATEX, IECEx հաստատումներ |
|
Մոտեցման սենսորի մուտք. |
Աջակցում է մեկ շփման չենթարկվող 3300-սերիայի 5 մմ, 3300 XL 8 մմ մոտեցման զոնդի և երկարացված կեղեքի |
|
Էլեկտրաէներգիա: |
-17.5 Vdc-ից -26 Vdc |
|
Մոտեցման սենսորի նյութ. |
A308 ալյումին |
|
Մատակարարման զգայունություն |
Մուտքային լարման յուրաքանչյուր վոլտի փոփոխության դեպքում ելքային լարման փոփոխությունը պակաս է 2 մՎ-ից |
|
Չափ: |
8.8x3.5x7սմ |
|
Մաշկային քաշը. |
0.25 KG |
Նկարագրություն

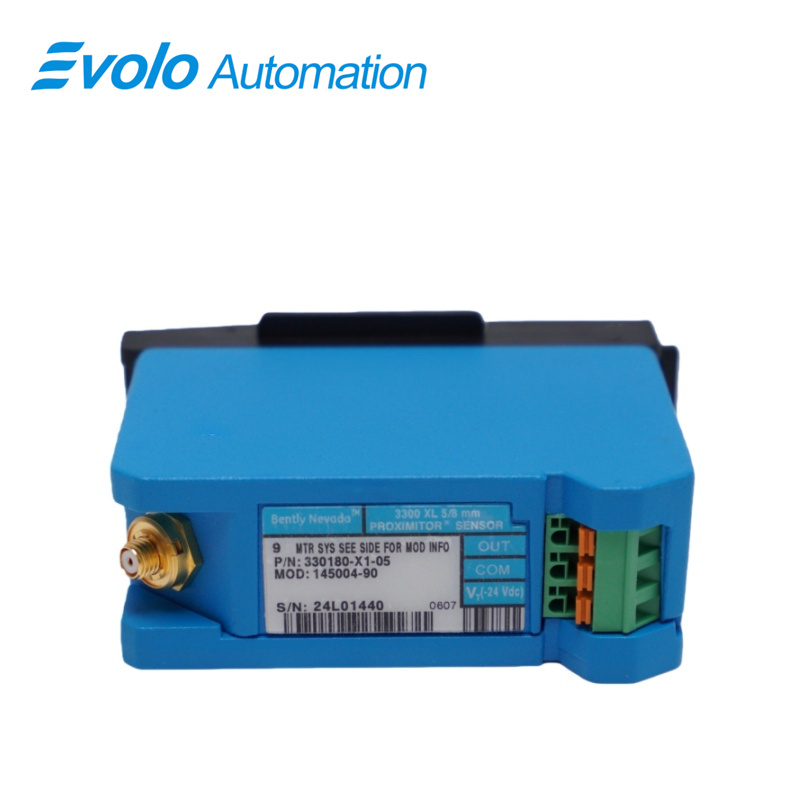

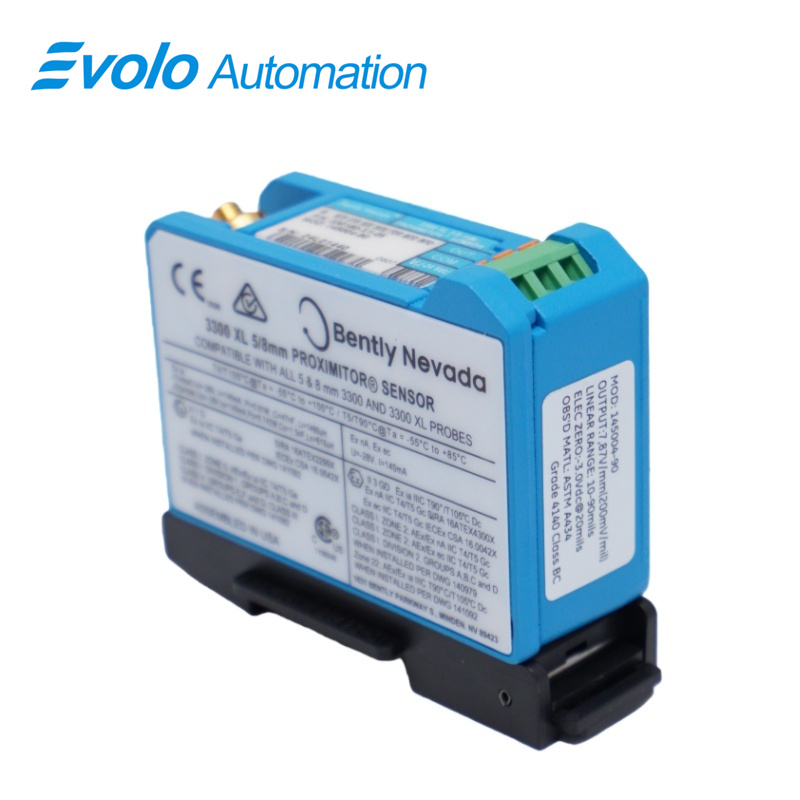

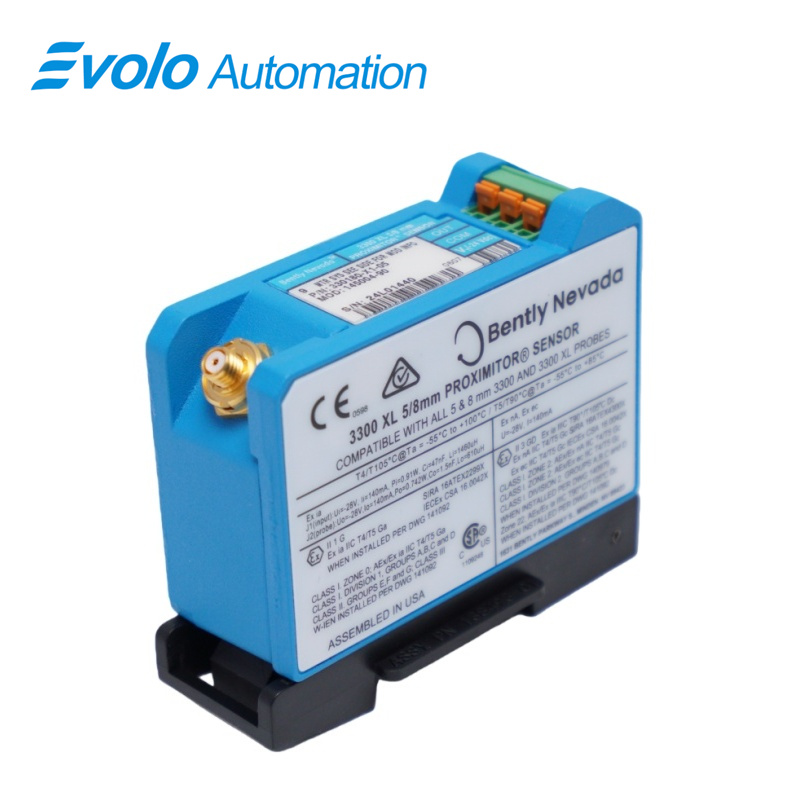

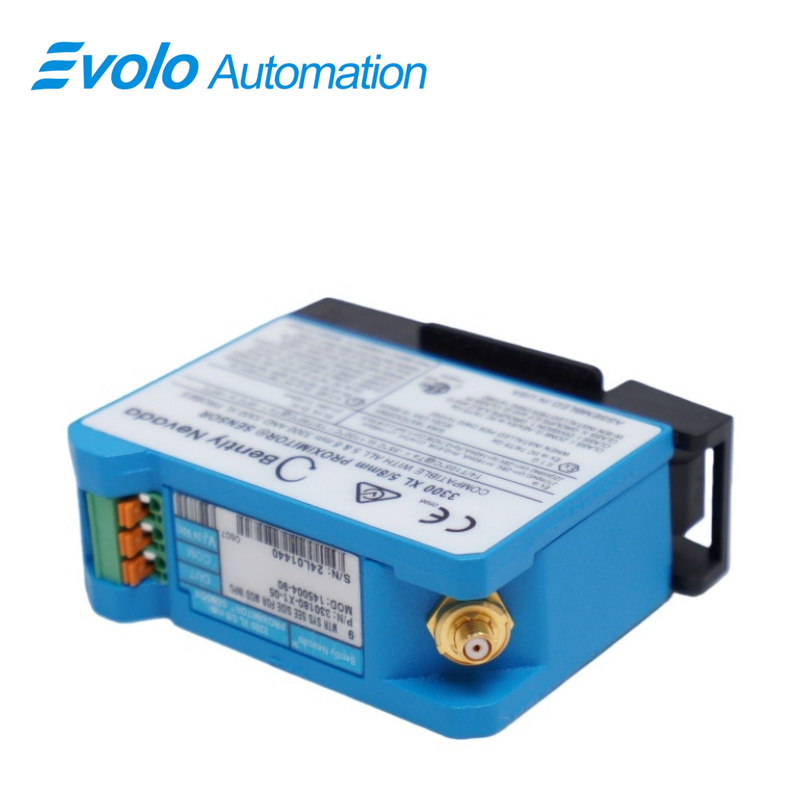

Այն 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր նախատեսված է ռոտորի տատանումների և դիրքի ինքնաշխատ չափման համար՝ օգտագործելով մեկ 3300 XL 8 մմ մոտավորական զննարկիչ 1,0 մետր երկարությամբ համակարգով: Այն ընդունում է ինչպես 5 մմ, այնպես էլ 8 մմ 3300-շարքի զննարկիչներ և աշխատում է –17,5 Վ միշտ հոսանքից մինչև –26 Վ միշտ հոսանք, իսկ մատակարարման զգայունությունը ցածր է 2 մՎ/Վ-ից: Սենսորը տալիս է 50 Օմ ելքային դիմադրություն և չափում է թիրախի տրամագծեր, որոնք կարող են լինել մինչև 15,2 մմ: Հաճախականության պատասխանը 0–10 կՀց է, իսկ դաշտային միացման մասի երկարությունը՝ մինչև 305 մետր, 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր տրամադրում է ճշգրիտ ստատիկ և դինամիկ տեղաշարժի սիգնալներ: Նրա A308 ալյումինե հատակագիծը թույլ է տալիս տեղադրել այն DIN ռելսերի կամ պանելների վրա, իսկ RFI/EMI-ի նկատմամբ կայունությունը աջակցում է ավտոմատացված համակարգերին բարձր միջավայրային միջակայքի պայմաններում: Ելքային լարման տիրույթը 9 մետրի վրա կազմում է 0.0247–0.0348 մՎ պիկ-պիկ/Գաուս, ինչը հնարավորություն է տալիս ստանալ ճշգրիտ Keyphasor արագության սիգնալներ գործընթացի կառավարման և կանխատեսվող սպասարկման կիրառումների համար: 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր աջակցում է Fieldbus կամ SCADA ինտեգրմանը՝ ավտոմատացված մոնիտորինգի և հեռավար ախտորոշման համար:
Դիմումներ
Շարժաբանական շառավիղների վիբրացիայի մոնիտորինգ հեղուկային թաղանթային սայլակներում
Use the 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր հետ կամ 3300 XL 8 մմ մոտավորական զննարկիչ ստատիկ և դինամիկ ռոտորի տեղաշարժը չափելու համար: Սենսորը աշխատում է 0–10 կՀց հաճախականության տիրույթում և կարող է մշակել փոքր թիրախներ՝ մինչև 15.2 մմ, ինչը հնարավորություն է տալիս ճշգրիտ վիբրացիայի մոնիտորինգ իրականացնել տուրբիններում և սեղմարարներում:
Շաֆտի դիրքի չափումը կանխատեսվող կառավարման համար
Տեղադրեք 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր ավտոմատացված համակարգերում՝ շաֆտի համատեղվածության կամ տեղաշարժի հետևելու համար: Ելքային լարման տիրույթը 0.0247–0.0348 մՎ պիկ-պիկ/Գաուս է, իսկ դաշտային միացման մասնակի երկարությունը՝ մինչև 305 մետր, ինչը սենսորին թույլ է տալիս երկար հեռավորության վրա հաղորդել սիգնալները SCADA կամ PLC համակարգերին:
Keyphasor արագության հղման սիգնալների ստեղծում
Այն 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր ապահովում է հուսալի Keyphasor սիգնալներ պտտվող մեքենաների արագության հայտնաբերման և սինխրոնացման համար: Նրա ցածր կարգավորման զգայունությունը (<2 մՎ/Վ) երաշխավորում է հաստատուն ելք գործընթացի ավտոմատացման համար:
Փոքր պտտվող բաղադրիչների մոնիտորինգ սահմանափակ տարածքներում
1,0 մետր երկարությամբ համակարգի և DIN-ռեյլի մոնտաժման տարբերակով 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր կարող է ինտեգրվել բարձր խտությամբ վահանակների մեջ՝ թույլ տալով ճշգրիտ չափումներ սահմանափակ տարածքներում:
Հատկանիշներ
|
Ելքային դիմադրություն |
50 Ω |
|
Աշխատանքային ջերմաստիճան |
-52°C-ից +100°C (-62°F-ից +212°F) |
|
Պահեստավորման ջերմաստիճան |
-52°C-ից +105°C (-62°F-ից +221°F) |
|
Հաճախության պատասխան՝ |
(0-ից մինչև 10 կՀց), +0, -3 դԲ, մինչև 305 մետր (1000 ոտնաչափ) դաշտային սարքավորմամբ |
|
Նվազագույն թիրախի չափը՝ |
15,2 մմ (0,6 դյույմ) տրամագիծ (հարթ թիրախ) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0247 (Գեփ՝ 10) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0323 (Գեփ՝ 50) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0.0348 (Բաց: 90) |
Մրցակցային առավելություն
Բարձր RFI/EMI դիմացկունություն
Այն 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր կարող է աշխատել ապակեխեցեգործային կամ ոչ մետաղային կապսուլներում՝ առանց սիգնալի միջամտության, աջակցելով ավտոմատացված գործարաններում ռադիոհաճախականության սարքավորումների տեղադրմանը:
Պատվաստականների ճկուն համատեղելիություն
Ընդունելով ինչպես 3300 XL 8 մմ այնպես էլ 5 մմ 3300-շարքի պատվաստականները, 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր թույլ է տալիս արագ փոխարինում կամ մոդերնացում՝ առանց կառավարման համակարգերի վերակարգավորման:
Համակարգչային ցանցի համար հարմարեցված հուսալի միացումներ
Սենսորը հավաստիորեն փոխանցում է սիգնալներ մինչև 305 մետր երկարությամբ դաշտային լարման միջոցով, ինչը հնարավորություն է տալիս հեռավոր վայրերում գտնվող սարքավորումների հետադարձ մոնիտորինգ իրականացնել մեծ չափսի ավտոմատացված օբյեկտներում:
Մեխանիկապես կայուն կառուցվածք՝ ավտոմատացման միջավայրերի համար
Այն 330180-X1-05 MOD 145347-05 3300 XL Proximitor սենսոր օգտագործում է A308 ալյումինե կապսուլ, աշխատում է –52°C-ից +100°C ջերմաստիճանային միջակայքում և դիմանում է ծայրահեղ պայմաններին մինչև 105°C պահպանման ժամանակ, ապահովելով երկարատև աշխատանք արդյունաբերական ավտոմատացման մեջ:
