Ընդհանուր տեղեկություն
Ծագման վայր: |
ԱՄՆ |
Անունը՝ |
Bently Nevada |
Մոդելի համարը՝ |
330180-X1-05 MOD 145193-06 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Արագ մանրամասն
|
Ընդհանուր երկարություն և ամրացման տարբերակ. |
1.0 մետր (3.3 ոտնաչափ) համակարգի երկարություն, ամրացման պարագաներ չեն ներառված |
|
Կազմակերպության հաստատման տարբերակ՝ |
CSA, ATEX, IECEx հաստատումներ |
|
Մոտեցման սենսորի մուտք. |
Աջակցում է մեկ շփման չենթարկվող 3300-սերիայի 5 մմ, 3300 XL 8 մմ մոտեցման զոնդի և երկարացված կեղեքի |
|
Էլեկտրաէներգիա: |
-17.5 Vdc-ից -26 Vdc |
|
Մոտեցման սենսորի նյութ. |
A308 ալյումին |
|
Մատակարարման զգայունություն |
Մուտքային լարման յուրաքանչյուր վոլտի փոփոխության դեպքում ելքային լարման փոփոխությունը պակաս է 2 մՎ-ից |
|
Չափ: |
8.8x3.5x7սմ |
|
Մաշկային քաշը. |
0.25 KG |
Նկարագրություն

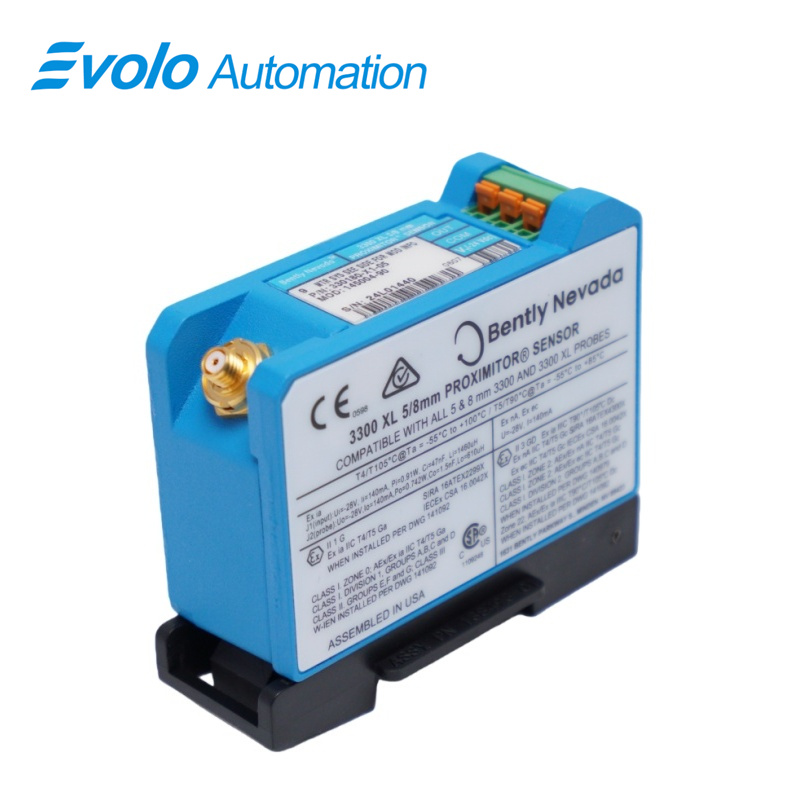

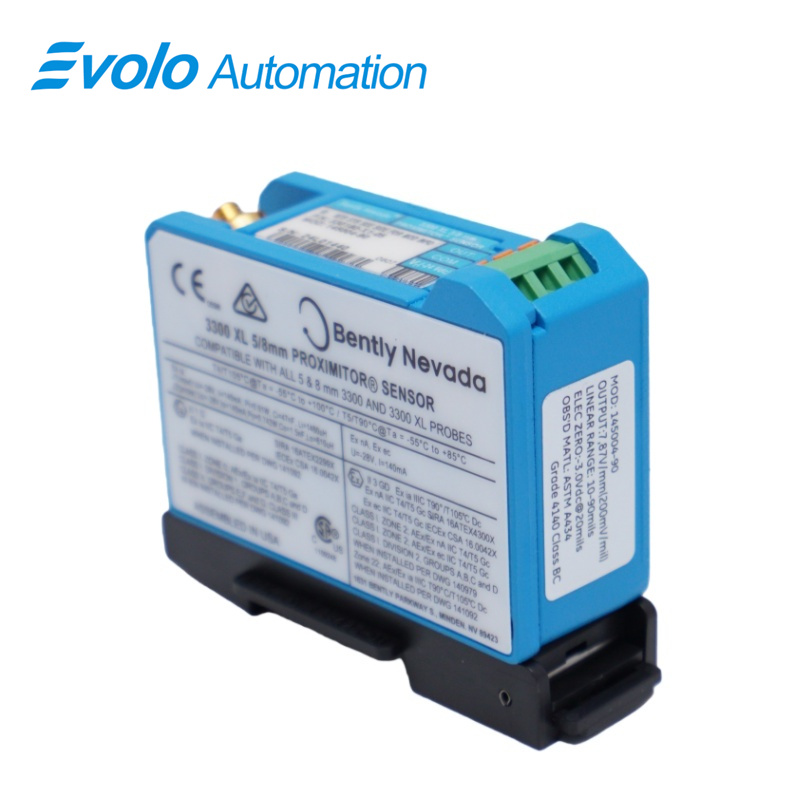

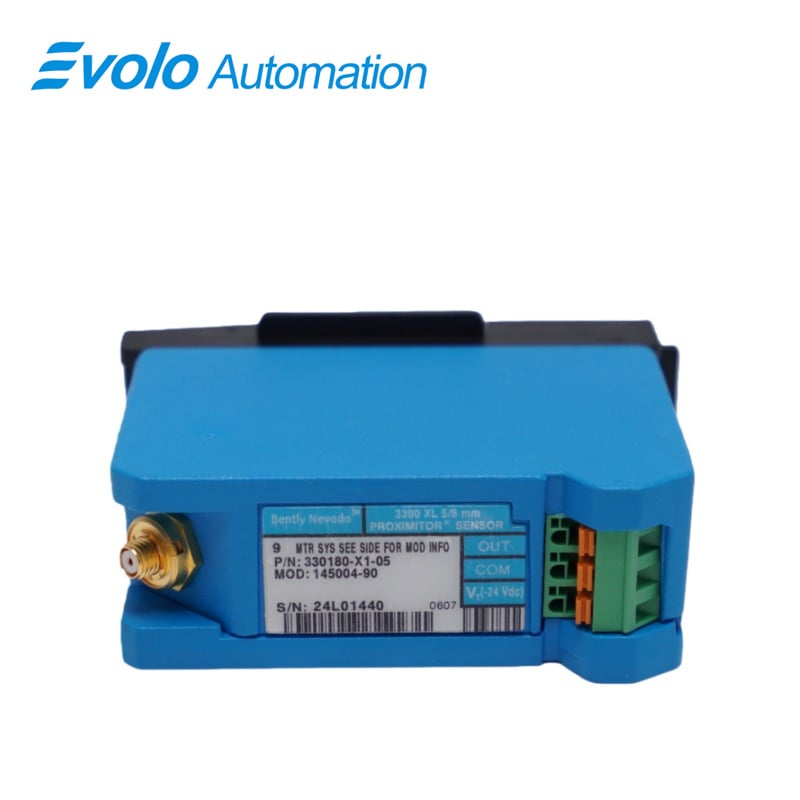

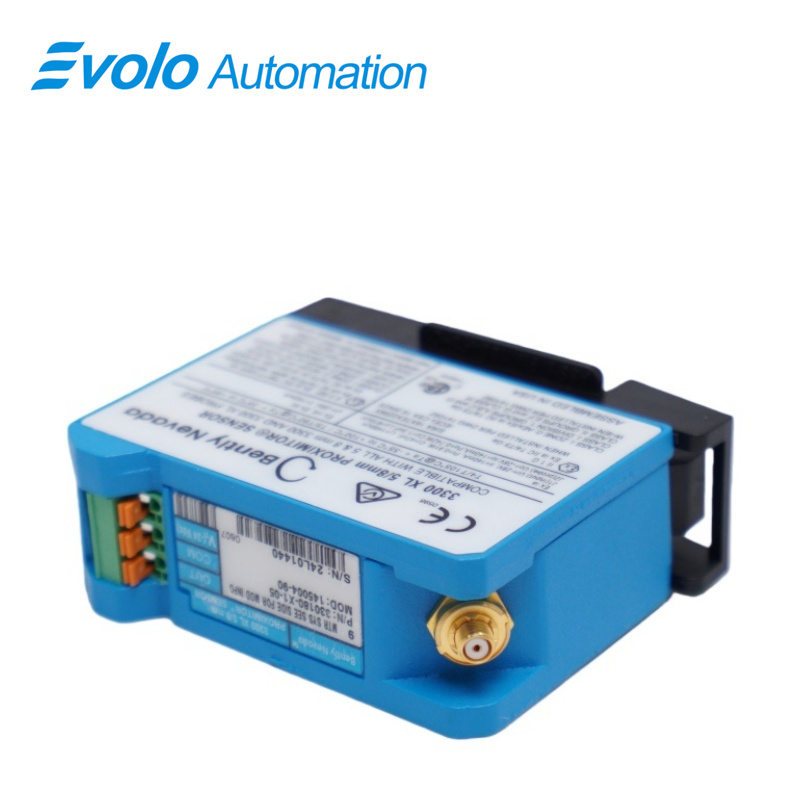

Այն 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր նախատեսված է մեքենաների տատանումների և առանցքի դիրքի ավտոմատացված հսկման համար: Այն աջակցում է մեկ անշպարժ 5 մմ 3300-շարքի զոնդի կամ 3300 XL 8 մմ մոտավորական զննարկիչ մինչև 305 մետր երկարությամբ դաշտային լարավորման հետ: Գործում է -52°C–ից +100°C ջերմաստիճանային միջակայքում և սնվում է -17.5 Վ հաստատուն հոսանքով մինչև -26 Վ հաստատուն հոսանքով, սենսորը 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր ելքային լարումը համեմատական է թիրախի շեղմանը և տատանվում է 0,0247–0,0348 միլ պիկ-պիկ/Գաուս միջակայքում՝ ըստ 10–90 մմ բացվածքների: A308 ալյումինե սենսորը համատեղելի է DIN-ռեյլի կամ 4 անցք ունեցող պանելային մոնտաժի հետ և ապահովում է <2 մՎ տատանում մեկ վոլտ մուտքային լարման դեպքում: Հաճախականության պատասխանը 0–10 կՀց է, ինչը հնարավորություն է տալիս իրական ժամանակում վերլուծել տատանումները, ստեղծել Keyphasor իմպուլսներ և կատարել ճշգրիտ ինքնաշարժ առանցքի արագության չափումներ: Ծայրահեղ կարևոր ՖլյուիդԼոկ կաբելը կանխում է հեղուկի արտահոսումը՝ մեծացնելով արդյունաբերական ավտոմատացման համակարգերում հուսալիությունը:
Դիմումներ
Ծնկայության հսկողություն հեղուկ-թաղանթային ոսպնյակների վրա
Այն 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր չափում է պտտվող սարքավորումների դինամիկ տատանումները՝ ելքային լարումը համեմատական լինելով սենսորի և առանցքի միջև եղած հեռավորությանը: 0–10 կՀց հաճախականության պատասխանը և 10–90 մմ բացվածքների դեպքում 0,0247–0,0348 միլ պիկ-պիկ/Գաուս թիրախի զգայունությունը հնարավորություն են տալիս ճշգրիտ տատանումների հետևել կանխատեսող սպասարկման նպատակներով:
Շառաւղի դիրքի չափում
Նվազագույն թիրախի տրամագիծը 15,2 մմ է, իսկ մատակարարման զգայունությունը <2 մՎ է մեկ վոլտ մուտքային լարման փոփոխության դեպքում՝ 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր ճշգրիտ առանցքի շեղման չափումներ կատարում է ինքնաշարժ տուրբիններում և շարժիչներում: Սենսորը աջակցում է ինչպես 5 մմ 3300-շարքի սենսորների, այնպես էլ 3300 XL 8 մմ մոտության սենսորներ մինչև 305 մետր սարքավորումների միջև կապող հաղորդալարերով։
Keyphasor իմպուլսների գեներացիա
Այն 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր փոխակերպում է զննարկիչների սիգնալները թվային Keyphasor իմպուլսների՝ արդյունաբերական ավտոմատացման մեջ սինխրոնացման և արագության վերահսկման համար։ Սենսորի լարման ելքը ապահովում է իմպուլսների հաստատուն ամպլիտուդ՝ իրական ժամանակում արագության կառավարման համար։
Արդյունաբերական առանցքի արագության չափում
Ա308 ալյումինե կապսուլավորմամբ և CSA/ATEX/IECEx հաստատումներով սարքավորված 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր ապահովում է առանցքի արագության անընդհատ ցուցման բարձր ջերմաստիճանի միջավայրում՝ -52°C-ից մինչև +100°C։ Այն հարմարվում է ավտոմատացման կառավարիչներին՝ վերահսկման և զգուշացման համար։
Հատկանիշներ
|
Ելքային դիմադրություն |
50 Ω |
|
Աշխատանքային ջերմաստիճան |
-52°C-ից +100°C (-62°F-ից +212°F) |
|
Պահեստավորման ջերմաստիճան |
-52°C-ից +105°C (-62°F-ից +221°F) |
|
Հաճախության պատասխան՝ |
(0-ից մինչև 10 կՀց), +0, -3 դԲ, մինչև 305 մետր (1000 ոտնաչափ) դաշտային սարքավորմամբ |
|
Նվազագույն թիրախի չափը՝ |
15,2 մմ (0,6 դյույմ) տրամագիծ (հարթ թիրախ) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0247 (Գեփ՝ 10) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0,0323 (Գեփ՝ 50) |
|
Ելքային լարումը միլի պիկ/Գաուս (9 մետրանոց Proximitor սենսոր) |
0.0348 (Բաց: 90) |
Մրցակցային առավելություն
Երկար հեռավորության սիգնալի փոխանցում
Այն 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր աջակցում է մինչև 305 մետր (1000 ֆուտ) դաշտային հաղորդալարերի՝ առանց սիգնալի կորստի, ինչը հնարավորություն է տալիս ճկուն տեղադրում մեծ չափսի ավտոմատացված գործարաններում։
Հարկավոր զննարկիչի միացման հավանականություն
Պատենտավորված CableLoc դիզայնը 3300 XL 8 մմ մոտության սենսորներ ապահովում է 330 Ն ձգման ուժ՝ ապահովելով զննարկիչի և սենսորի միացումը նույնիսկ բարձր վիբրացիայի արդյունաբերական միջավայրում։
Գերակայումների առանցքային տարբերակներ
Այն 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր կարող է մոնտաժվել DIN ռեյլերի վրա կամ ստանդարտ 4 անցք ունեցող վահանակների վրա՝ թույլ տալով արագ ինտեգրում գոյություն ունեցող ավտոմատացման կառավարման վահանակների մեջ։
Բարձրհաճախական պատասխան
0–10 կՀց միջակայքում աշխատելով, 330180-X1-05 MOD 145193-06 3300 XL Proximitor սենսոր ճշգրիտ հայտնաբերում է արագ տատանումները և բարձրարագ պտույտները, աջակցելով արդյունաբերական համակարգերում զարգացած վիճակի մոնիտորինգին:
