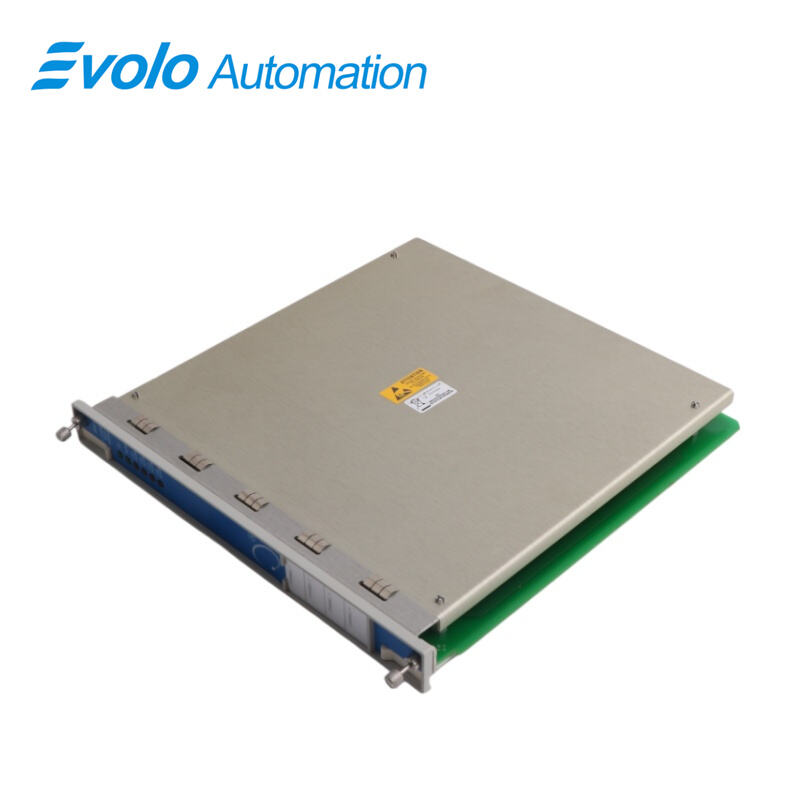

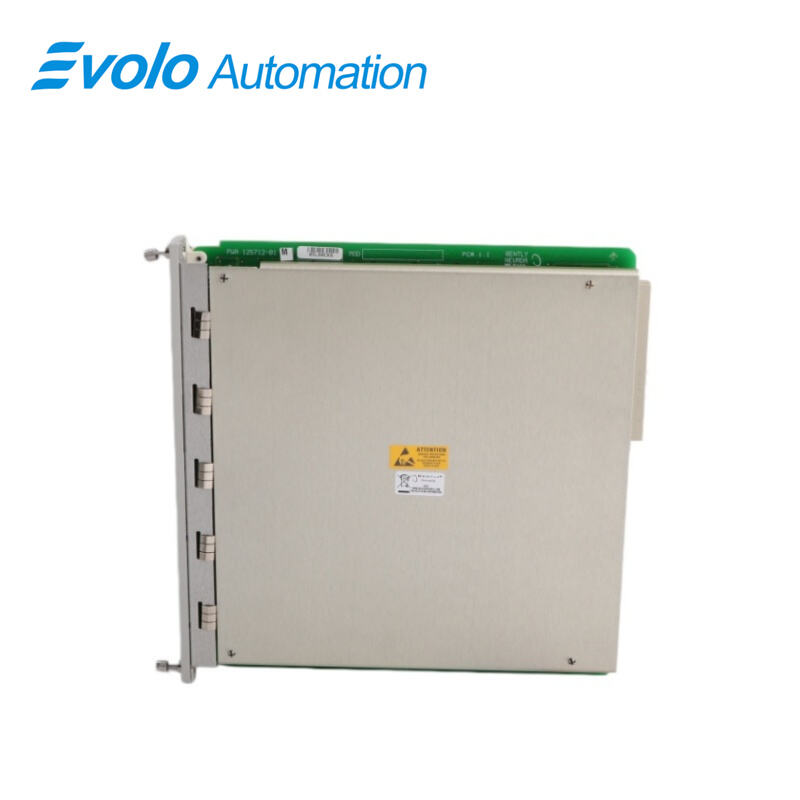

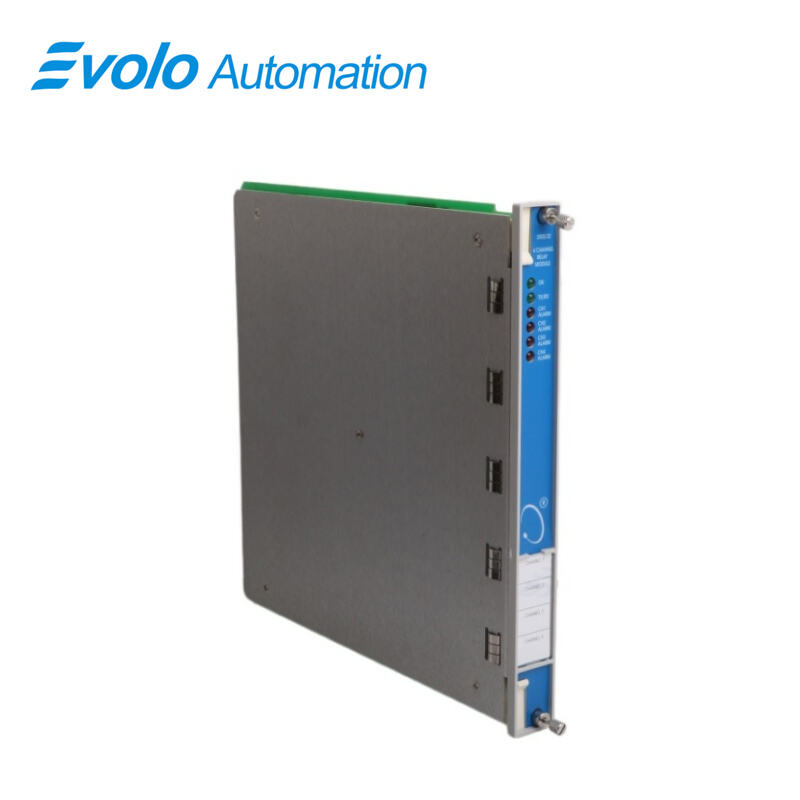

3500/32 125712-01, 4-csatornás relémodul

Áttekintés

Származási hely:	USA
Márkanév:	Bently Nevada
Modellszám:	3500/32 125712-01
A csomagolás részletei:	Eredeti, új, gyári zárású
Szállítási idő:	5-7 Nap
Kifizetési feltételek:	T/T
Szállítási kapacitás:	Készleten

Gyors részlet

Leírás

A 3500/32 125712-01, 4-csatornás relémodul egy teljes magasságú automatizálási kimeneti modul, amelyet a Bently Nevada™ 3500 figyelő rackekhez terveztek. A 3500/32 125712-01, 4-csatornás relémodul négy függetlenül programozható SPDT relé-kimenetet biztosít, lehetővé téve a riasztás-alapú közvetlen vezérlést a leállítási áramkörökön, a jelzőberendezéseken, a leállító szelepeken és a PLC-bemeneteken. Minden egyes relé a 3500/32 125712-01, 4-csatornás relémodul támogatja az ÉS/VAGY szavazási logikát az Alert (riasztás), Danger (veszély), Not-OK (nem megfelelő) vagy PPL jelek alapján bármely rack-csatornáról, amelyeket a 3500 Rack Configuration Software (3500 rack-konfigurációs szoftver) segítségével lehet beállítani.

A 3500/32 125712-01, 4-csatornás relémodul 5,8 W-os tipikus fogyasztással rendelkezik, és egy teljes magasságú elülső foglalatba illeszkedik egy megfelelő hátsó I/O-foglalattal. A relé érintkezői akár 2 A-ig terhelhetők 0–30 Vdc-nél, 0,75 A-ig 48 Vdc-nél, 0,2 A-ig 125 Vdc-nél, valamint 2 A-ig 250 Vac-nél, a maximális kapcsolható teljesítmény 450 VA. A minimális kapcsolható terhelés 100 mA 12 Vdc-nél, így biztosítva a megbízható jelátvitelt a vezérlőrendszerek felé. Az epoxival lezárt relék 100 000 ciklusos élettartammal rendelkeznek 5 A, 24 Vdc vagy 240 Vac terhelés mellett, és ismétlődő riasztások kiváltását támogatják az automatizált turbinás és kompresszoros védőrendszerekben. A működési hőmérséklet-tartomány −30 °C és +65 °C között, a páratartalom pedig legfeljebb 95 % nem kondenzálódó páratartalom, így folyamatos üzemeltetésre alkalmas ipari automatizálási környezetekben.

Alkalmazások

Turbinakikapcsoló mágnesszelepek meghajtása 2 A, 250 Vac terhelés mellett

A 3500/32 125712-01, 4-csatornás relémodul akár 2 A-ig kapcsolhat 250 Vac-on és 2 A-ig 0–30 Vdc-nél, lehetővé téve, hogy a 3500/32 125712-01, 4-csatornás relémodul közvetlenül gerjeszti a turbinakikapcsoló mágnesszelepeket köztes relék nélkül. A 450 VA maximális kapcsolható teljesítménnyel a 3500/32 125712-01, 4-csatornás relémodul képes kezelni a túlforgásra vagy magas rezgésre adott riasztások által kiváltott nagyenergiájú leállítási áramköröket.

Több riasztási bemenet kombinálása ÉS vagy VAGY logikával

A 3500/32 125712-01, 4-csatornás relémodul feldolgozza bármely állványcsatornából érkező Figyelmeztetés, Veszély, Nem rendben és PPL bemeneteket. A belső ÉS/VAGY szavazási logika végrehajtásával a 3500/32 125712-01, 4-csatornás relémodul lehetővé teszi többszensoros leállítási feltételek beállítását, például „a rezgési csatornák 2/3-a meghaladja a beállított értéket”, így csökkentve a nem kívánt leállítási eseményeket az automatizált kompresszorvonatokban.

Keményvezetékes riasztási állapot küldése PLC-hez vagy DCS-hez 12 Vdc, legalább 100 mA terhelés mellett

12 Vdc feszültségnél legalább 100 mA kapcsolt árammal a 3500/32 125712-01, 4-csatornás relémodul megbízhatóan meghajtja a PLC vagy DCS digitális bemeneteit. A 3500/32 125712-01, 4-csatornás relémodul pontos jelátvitelt biztosít akkor is, ha alacsony áramfelvételű vezérlőkörök vannak jelen, támogatva az automatizált zárolási és sorozatvezérlési rendszereket.

Külön figyelmeztető és leállító áramkörök vezérlése négy SPDT kimenettel

Minden SPDT relé a 3500/32 125712-01, 4-csatornás relémodul normálisan gerjesztett vagy normálisan legerjesztett módon konfigurálható. Ez lehetővé teszi, hogy a 3500/32 125712-01, 4-csatornás relémodul négy csatornát független figyelmeztető, leállító és biztonsági leállító útvonalakra ossza fel egyetlen teljes magasságú állványszlottban.

Specifikációk

Versenyképesség

100 000 kapcsolási ciklus kezelése ismétlődő riasztási eseményekhez

Az epoxival tömített érintkezők 100 000 ciklusra vannak megadva 5 A, 24 V egyenfeszültségnél vagy 240 V váltófeszültségnél, így a 3500/32 125712-01, 4-csatornás relémodul támogathatja a gyakori automatizált riasztásokat folyamatos üzemű folyamatüzemekben korai érintkezőkopás nélkül.

Üzemelés –30 °C és +65 °C közötti vezérlőszekrényekben

A 3500/32 125712-01, 4-csatornás relémodul –30 °C és +65 °C közötti hőmérséklet- és 95 %-os nem lecsapódó páratartalom-tartományban működik, így a 3500/32 125712-01, 4-csatornás relémodul aktív maradhat a turbinaházakban és a szabadtéri kompresszorállomásokban.

Külső közbeiktatott relék csökkentése 450 VA kapcsolási teljesítménnyel

Mert a 3500/32 125712-01, 4-csatornás relémodul legfeljebb 450 VA kapcsolási teljesítményt támogat, így a 3500/32 125712-01, 4-csatornás relémodul minimálisra csökkenti a további relépanelek szükségességét, csökkentve az automatizálási szekrényekben a vezetékezés bonyolultságát és a felszerelési hely igényét.

A felszerelési helyen felvett teljesítmény korlátozása 5,8 W-ra négy relé meghajtása mellett

5,8 W-os tipikus fogyasztással a 3500/32 125712-01, 4-csatornás relémodul alacsony állványterhelést fenntartja, még akkor is, ha mind a négy csatorna aktív. A 3500/32 125712-01, 4-csatornás relémodul lehetővé teszi több modul egyetlen 3500-as állványba történő telepítését anélkül, hogy túllépnénk a rendszer teljesítménykeretét.
