सिमेंस सिटॉप पीएसयू300एस 6EP1437-2BA20 24 वी/40 ए पावर सप्लाई

अवलोकन

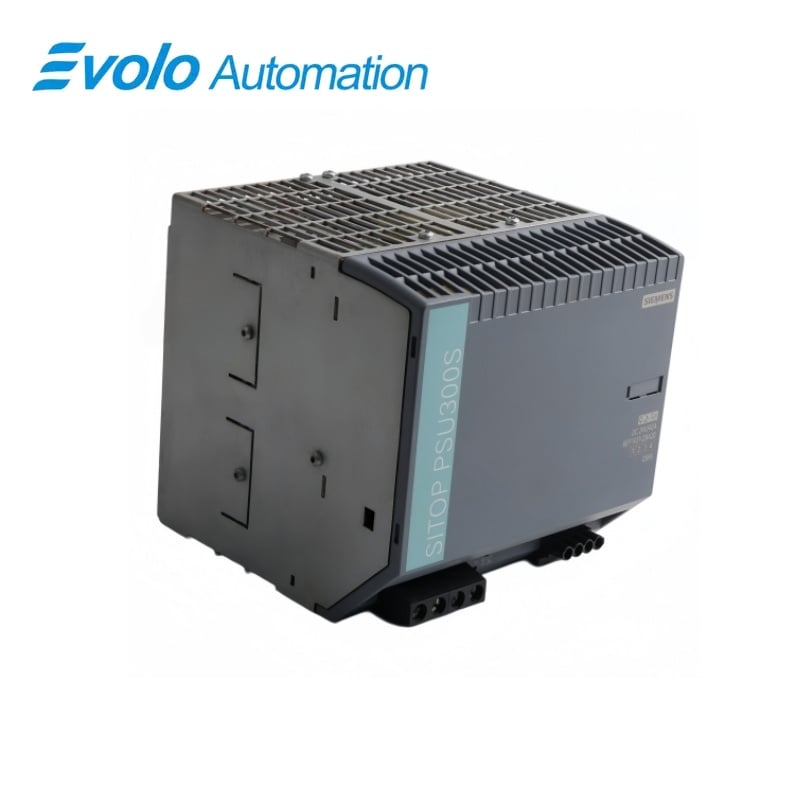

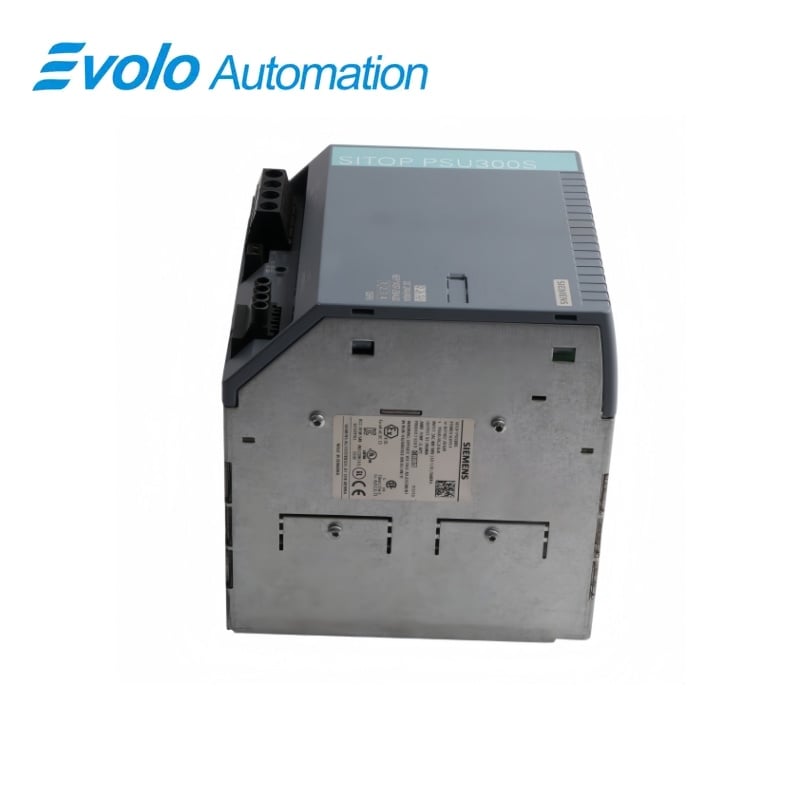

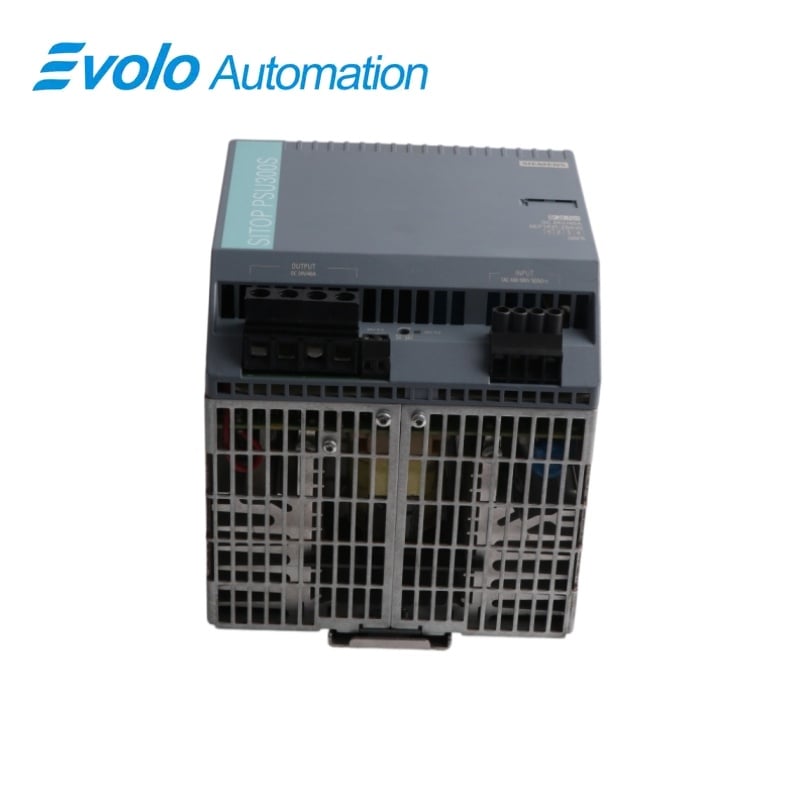

सिमेंस SITOP PSU300S • तीन-चरण बिजली आपूर्ति

6EP1437-2BA20 SITOP PSU300S 24 वी/40 ए बिजली आपूर्ति

तीन-चरण औद्योगिक बिजली नेटवर्क के लिए एक नियंत्रित 24 वी डीसी, 40 ए आपूर्ति।

एक नज़र में

ब्रांड	Siemens
मॉडल	6EP1437-2BA20
उत्पाद प्रकार	नियंत्रित पावर सप्लाई
मुख्य कार्य	तीन-चरण एसी से 24 वी डीसी परिवर्तन
उत्पाद श्रृंखला	SITOP PSU300S

40 ए आउटपुट

नियंत्रण-प्रणाली के भार के लिए 24 वी डीसी की 40 ए की नाममात्र धारा प्रदान करता है।

समायोज्य वोल्टेज

डीसी आउटपुट को सामने के पोटेंशियोमीटर का उपयोग करके 24 से 28 वी तक सेट किया जा सकता है।

अतिरिक्त शक्ति

छोटे भार शिखरों का समर्थन करने के लिए प्रति मिनट 5 सेकंड तक 60 ए तक की आपूर्ति करता है।

उत्पाद अवलोकन

6EP1437-2BA20 यह SITOP PSU300S नियामित औद्योगिक पावर सप्लाई का 40 A संस्करण है। यह तीन-चरणीय 400–500 V AC नाममात्र इनपुट को एक अलग 24 V DC आउटपुट में परिवर्तित करता है।

इस उपकरण में एक 24 V OK स्थिति LED और संकेत अंतःस्पर्श है, साथ ही लघु-परिपथ-प्रूफ और नो-लोड-प्रूफ आउटपुट व्यवहार है। यह TH35-15 DIN रेल पर लगाया जाता है और उपयुक्त SITOP पूरक मॉड्यूल के साथ एकीकृत किया जा सकता है।

आदेश देने पर ध्यान केंद्रित करें: उपलब्ध तीन-चरणीय इनपुट, 40 A लोड बजट, रेल स्थान और 24 V OK निगरानी परिपथ की पुष्टि करें।

मुख्य कार्य

औद्योगिक डीसी आपूर्ति

स्वचालन भारों के लिए नियामित, अलग 24 V DC शक्ति प्रदान करता है।

शिखर भार समर्थन

प्रति मिनट अधिकतम 5 सेकंड की अवधि के लिए 150% दर्ज़ा प्रदान करता है।

आपूर्ति निगरानी

एक LED और एक संकेत अंतःस्पर्श के माध्यम से 24 V OK स्थिति की रिपोर्ट करता है।

आधिकारिक विशिष्टताएँ

नाममात्र का इनपुट वोल्टेज	तीन-चरणीय AC 400–500 V
अनुमत इनपुट सीमा	तीन-चरणीय AC 340–550 V
नाममात्र लाइन आवृत्ति	50/60 हर्ट्ज
अधिकतम इनरश करंट	60 ए
नामित आउटपुट वोल्टेज	24 वी डीसी
निर्गम वोल्टेज समायोजन	24–28 V डीसी
रेटेड आउटपुट करंट	40 ए
नामित आउटपुट शक्ति	960 वाट
संक्षिप्त अतिरिक्त शक्ति	5 सेकंड प्रति मिनट के लिए 60 ए
अधिकतम मुख्य बफ़रिंग समय	कम से कम 6 मिलीसेकंड
प्रतिनिधि दक्षता	91.5%
विशिष्ट नो-लोड हानि	5 w
विशिष्ट नामांकित भार पर शक्ति हानि	89 डब्ल्यू
विशिष्ट धारा सीमा	50 A
विशिष्ट स्टार्ट-अप समय	1.5 सेकंड तक
विशिष्ट आउटपुट उठाने का समय	15 मिलीसेकंड
चौड़ाई × ऊँचाई × गहराई	145 × 145 × 150 मिमी
लगभग वजन	3.1 किलोग्राम
माउंटिंग रेल	TH35-15 डीआईएन रेल

आधिकारिक स्रोत: सिमेंस साइटॉप पीएसयू300एस मैनुअल .

अक्सर पूछे जाने वाले प्रश्न

6EP1437-2BA20 को कौन सी इनपुट आपूर्ति की आवश्यकता होती है?

एक तीन-चरणीय एसी आपूर्ति का उपयोग करें, जिसका नाममात्र वोल्टेज 400 से 500 वी हो।

6EP1437-2BA20 लगातार कितनी डीसी धारा प्रदान कर सकता है?

इसका नामांकित आउटपुट 24 वी डीसी पर 40 ए है।

क्या 6EP1437-2BA20 का आउटपुट समायोजित किया जा सकता है?

सामने का पॉटेंशियोमीटर आउटपुट को 24 से 28 वी डीसी के बीच सेट करता है।

क्या 6EP1437-2BA20 एक अल्पकालिक धारा शिखर का समर्थन कर सकता है?

यह प्रति मिनट 5 सेकंड तक 60 ए प्रदान कर सकता है।

मैं 6EP1437-2BA20 की आउटपुट स्थिति की निगरानी कैसे कर सकता हूँ?

एक सामने का एलईडी और एक 24 वी ओके संकेत संपर्क आउटपुट स्थिति को दर्शाते हैं।

6EP1437-2BA20 को माउंट करने के लिए किस रेल की आवश्यकता होती है?

आपूर्ति को एक TH35-15 डीआईएन रेल पर माउंट करें।

6EP1437-2BA20 का आउटपुट अलग किया गया है क्या?

नियंत्रित डीसी आउटपुट तीन-चरण इनपुट से अलग किया गया है।

संगतता एवं ऑर्डरिंग नोट्स

6EP1437-2BA20 का ऑर्डर देने से पहले: इनपुट नेटवर्क, लोड धारा, माउंटिंग स्थान और निगरानी-संपर्क रेटिंग की पुष्टि करें।

SITOP आपूर्ति जाँच सूची

• संवहन शीतलन के लिए आपूर्ति के ऊपर और नीचे निर्दिष्ट खाली स्थान की अनुमति दें।
• पुष्टि करें कि 24 वोल्ट के लोड 40 एम्पियर के नामांकित निरंतर आउटपुट के भीतर बने रहें।
• उपकरण मैनुअल के अनुसार आउटपुट वोल्टेज सेट करें और 24 वोल्ट ओके संपर्क को तार करें।
