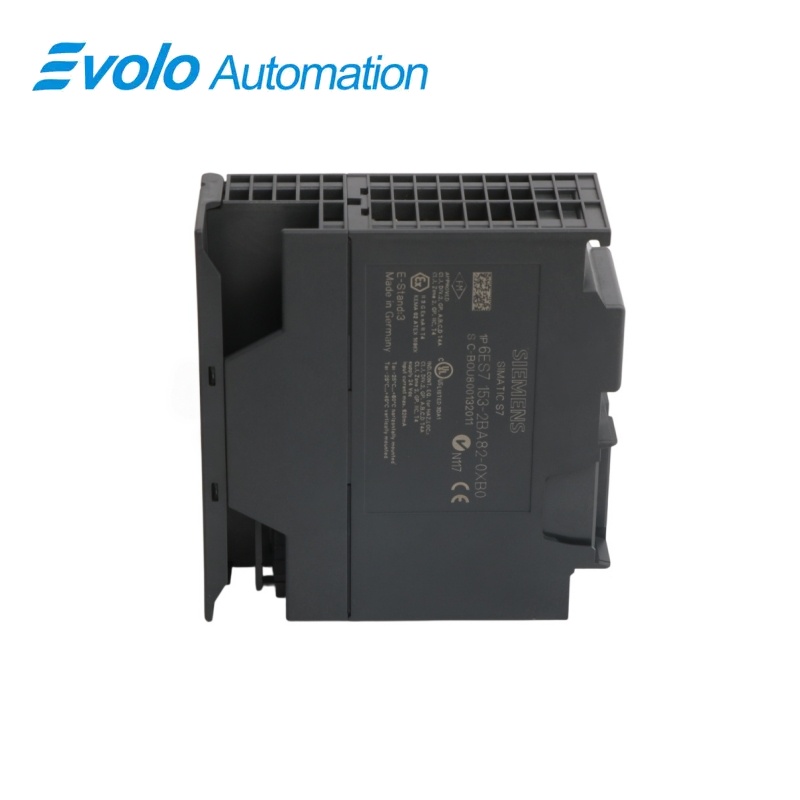

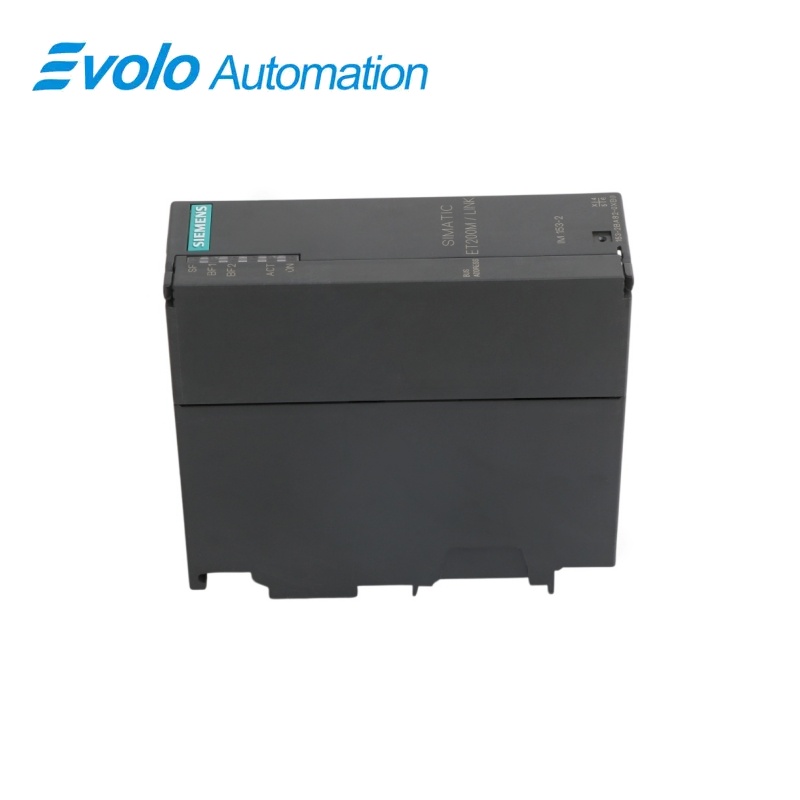

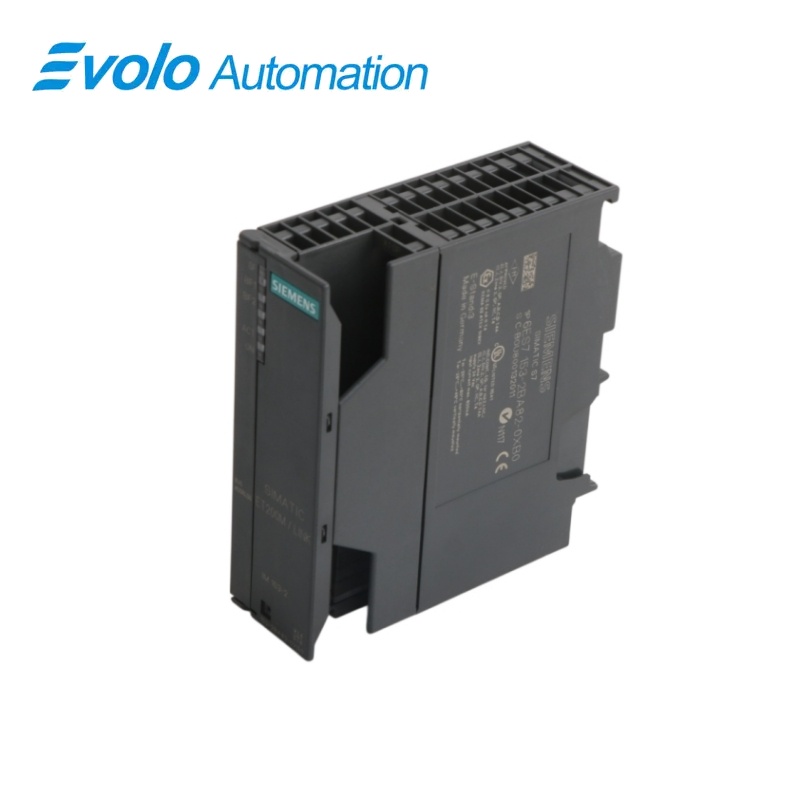

सिमेंस सिमैटिक ET 200M 6ES7153-2BA82-0XB0 IM 153-2 आउटडोर इंटरफ़ेस मॉड्यूल

अवलोकन

सिमेंस सिमैटिक ईटी 200एम • आईएम 153-2 आउटडोर

6ES7153-2BA82-0XB0 आईएम 153-2 आउटडोर इंटरफ़ेस मॉड्यूल

प्रोफ़ीबस डीपी से जुड़े ईटी 200एम वितरित आई/ओ स्टेशनों के लिए एक आउटडोर आईएम 153-2 इंटरफ़ेस।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7153-2BA82-0XB0
उत्पाद प्रकार	आईएम 153-2 आउटडोर इंटरफ़ेस मॉड्यूल
मुख्य कार्य	वितरित आई/ओ के लिए प्रोफ़ीबस डीपी कनेक्शन
संगत श्रृंखला	SIMATIC ET 200M

आउटडोर संस्करण

बीए82 ऑर्डर नंबर आउटडोर आईएम 153-2 संस्करण को पहचानता है।

विस्तारित आई/ओ स्टेशन

बीएक्स2 इंटरफ़ेस 12 ईटी 200एम मॉड्यूल और 64-चैनल डिजिटल मॉड्यूल का समर्थन करता है।

अतिरेक व्यवस्था

बाहरी स्टेशन प्रदत्त बस मॉड्यूल के साथ जोड़े गए आईएम 153-2 व्यवस्था का उपयोग कर सकता है।

उत्पाद अवलोकन

6ES7153-2BA82-0XB0 यह प्रोफ़ीबस डीपी पर सिमैटिक ईटी 200एम वितरित आई/ओ स्टेशन के लिए बाहरी आईएम 153-2 इंटरफ़ेस मॉड्यूल है। सीमेंस अपनी उत्पाद जानकारी में इस सटीक बीए82 भिन्नता को बीए02 इंटरफ़ेस के साथ पहचानता है।

बीएक्स2 पीढ़ी 12 आई/ओ मॉड्यूल, 64-चैनल डीआई/डीओ मॉड्यूल और प्रति स्लॉट 32 डिजिटल इनपुट तक के लिए समय टिप्पणी का समर्थन करती है। बाहरी अतिरेक स्टेशन व्यवस्थाओं में दो आईएम 153-2 मॉड्यूल और उचित बीएम आईएम/आईएम बस मॉड्यूल का उपयोग किया जाता है।

आदेश देने पर ध्यान केंद्रित करें: बीए82 बाहरी ऑर्डर संख्या, प्रोफ़ीबस डीपी स्टेशन कॉन्फ़िगरेशन और आवश्यक बस-मॉड्यूल व्यवस्था से मेल खाता है।

मुख्य कार्य

वितरित आई/ओ कनेक्शन

एक ईटी 200एम स्टेशन को एक प्रोफ़ीबस डीपी मास्टर से जोड़ता है।

विस्तारित मॉड्यूल क्षमता

बारह आई/ओ मॉड्यूल, जिनमें 64-चैनल डिजिटल मॉड्यूल शामिल हैं, का समर्थन करता है।

सिग्नल समय-छापन

प्रत्येक स्लॉट के लिए अधिकतम 32 डिजिटल इनपुट सिग्नलों के लिए समय-स्टैम्प समर्थन करता है।

आधिकारिक विशिष्टताएँ

इंटरफ़ेस प्रति इनपुट/आउटपुट मॉड्यूल	12 तक
डिजिटल मॉड्यूल चैनल क्षमता	64-चैनल DI/DO मॉड्यूल समर्थित हैं
प्रति स्लॉट टाइमस्टैम्पित डिजिटल इनपुट	अधिकतम 32
विस्तारित इनपुट डेटा के साथ इनपुट/आउटपुट मॉड्यूल	समर्थित
स्लेव-प्रारंभित फ्रेम राउटिंग	समर्थित
बाहरी संचालन का परिवेश तापमान	−25 से 60 °से

आधिकारिक स्रोत: सीमेंस IM 153-2 उत्पाद जानकारी और सीमेंस ET 200M संचालन निर्देश .

अक्सर पूछे जाने वाले प्रश्न

मैं 6ES7153-2BA82-0XB0 के पीछे कितने आई/ओ मॉड्यूल को कनेक्ट कर सकता हूँ?

बीएक्स2 इंटरफ़ेस पीढ़ी ईटी 200एम स्टेशन में बारह आई/ओ मॉड्यूल तक का समर्थन करती है।

क्या 6ES7153-2BA82-0XB0 64-चैनल डिजिटल मॉड्यूल को संचालित कर सकता है?

इंटरफ़ेस 64-चैनल डिजिटल इनपुट और आउटपुट मॉड्यूल का समर्थन करता है।

6ES7153-2BA82-0XB0 एक स्लॉट में कितने डिजिटल इनपुट को समय-मुद्रांकित कर सकता है?

यह प्रति स्लॉट 32 डिजिटल इनपुट संकेतों के समय-मुद्रांकन का समर्थन करता है।

6ES7153-2BA82-0XB0 के साथ बाहरी अतिरेक स्टेशन के लिए कौन सा बस मॉड्यूल उपयोग किया जाता है?

बाहरी अतिरेक व्यवस्था में दो इंटरफ़ेस मॉड्यूल के साथ बीएम आईएम/आईएम 6ES7195-7HD80-0XA0 का उपयोग किया जाता है।

क्या मैं 6ES7153-2BA82-0XB0 का उपयोग डीपी/पीए लिंक में कर सकता हूँ?

यह मॉड्यूल उचित कपलर्स के साथ डीपी/पीए लिंक के लिए आईएम 153-2 इंटरफ़ेस विकल्प है।

6ES7153-2BA82-0XB0 को BA70 से बदलने से पहले मुझे क्या तुलना करनी चाहिए?

BA70 उत्तराधिकारी को स्पेयर-पार्ट प्रतिस्थापन के रूप में दस्तावेज़ित किया गया है, लेकिन इसके अनुप्रयोग अपवादों की जाँच स्थापित लिंक के खिलाफ की जानी चाहिए।

क्या मैं 6ES7153-2BA82-0XB0 को −25 °C के स्थापना तापमान पर चला सकता हूँ?

बाहरी ET 200M विन्यास −25 °C तक के संचालन को समर्थन देता है।

संगतता एवं ऑर्डरिंग नोट्स

6ES7153-2BA82-0XB0 का ऑर्डर देने से पहले: बाहरी BA82 सफ़िक्स, स्थापित PROFIBUS DP टोपोलॉजी, इनपुट/आउटपुट गिनती और कोई भी अतिरेक बस-मॉड्यूल व्यवस्था की पुष्टि करें।

ET 200M स्टेशन जाँच सूची

• अतिरेक बाहरी व्यवस्था के लिए बाहरी बस-मॉड्यूल विकल्प 6ES7195-7HD80-0XA0 का उपयोग करें।
• स्टेशन को दस्तावेज़ित बारह-मॉड्यूल क्षमता के भीतर रखें।
• बाद के BA70 इंटरफ़ेस के प्रतिस्थापन से पहले लिंक विन्यास की समीक्षा करें।
