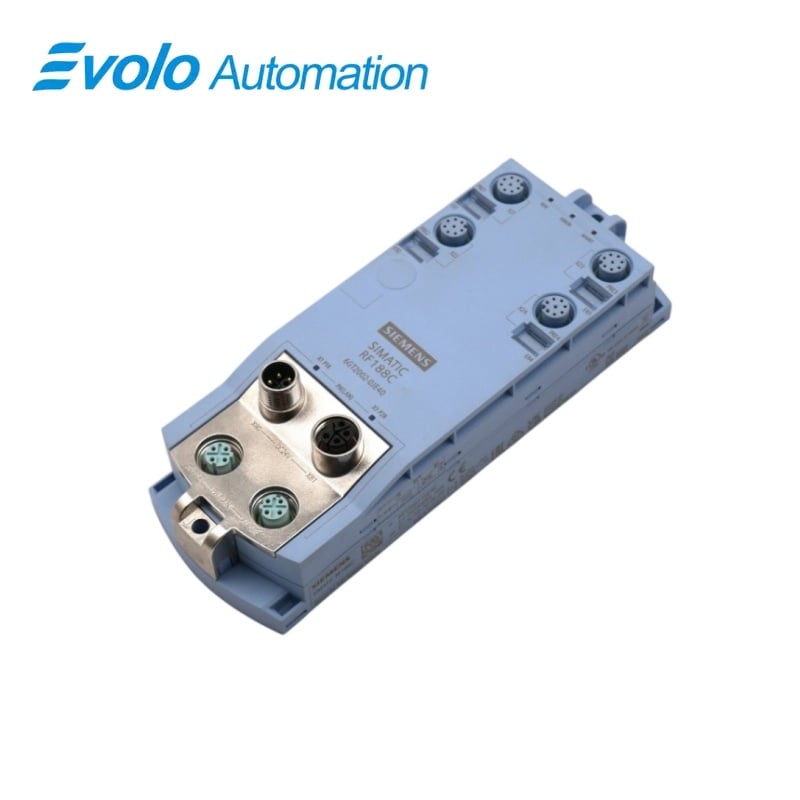

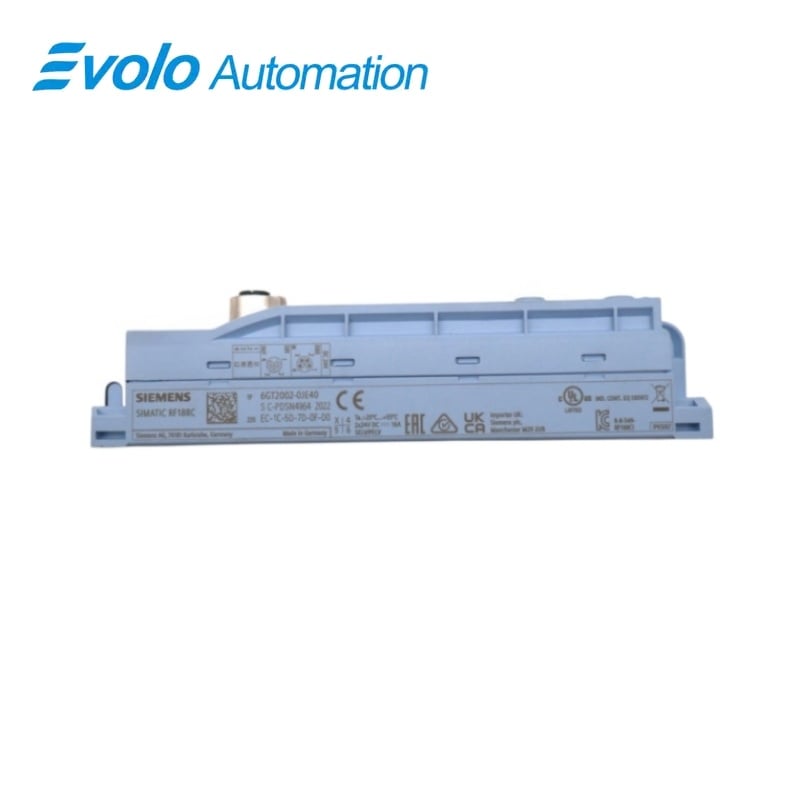

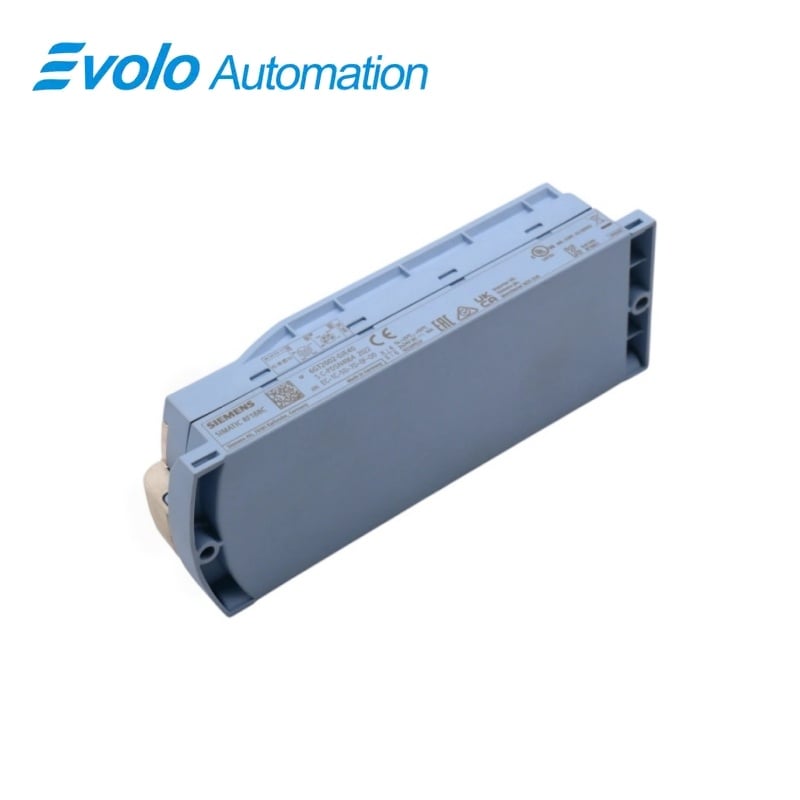

सिमेंस 6GT2002-0JE40 सिमैटिक RF188C RFID संचार मॉड्यूल

अवलोकन

सिमैटिक आइडेंट • चार रीडर कनेक्शन

6GT2002-0JE40 सिमैटिक RF188C आरएफआईडी संचार मॉड्यूल

RF188C पहचान गेटवे जिसमें PROFINET, औद्योगिक इथरनेट, EtherNet/IP और OPC UA संचार के माध्यम से चार जुड़े हुए रीडर्स तक का समर्थन है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6GT2002-0JE40
उत्पाद प्रकार	आरएफआईडी संचार मॉड्यूल
मुख्य कार्य	औद्योगिक नेटवर्क्स में पहचान डेटा तक पहुँच
संगत श्रृंखला	सिमैटिक RF100C संचार मॉड्यूल

पाठक का ध्यान केंद्रित करना

चार पाठकों को जोड़ा जा सकता है, जिनमें से अधिकतम दो RF1000 या MV300 उपकरण हो सकते हैं।

औद्योगिक नेटवर्क पहुँच

PROFINET, Ethernet, EtherNet/IP और OPC UA कंट्रोलर और एप्लिकेशन तक पहुँच प्रदान करते हैं।

सील किए गए क्षेत्र कनेक्शन

M12 नेटवर्क, आपूर्ति और पाठक कनेक्टर्स IP67 एन्क्लोजर के साथ आते हैं।

उत्पाद अवलोकन

6GT2002-0JE40 sIMATIC RF188C उद्योगिक नेटवर्क में पहचान पाठकों को एकीकृत करने के लिए संचार मॉड्यूल है। इसके पाठक इंटरफ़ेस संगत RFID और प्रकाशिक-पहचान उपकरणों के लिए RS422 और RS232 संचार का समर्थन करते हैं।

क्षेत्र एन्क्लोजर में D-कोडेड M12 इथरनेट कनेक्टर्स, L-कोडेड M12 आपूर्ति कनेक्शन और 8-पिन M12 पाठक कनेक्शन का उपयोग किया जाता है। आपूर्ति के आकार का निर्धारण करते समय गेटवे और सभी जुड़े हुए पाठकों दोनों को शामिल करना आवश्यक है।

आदेश देने पर ध्यान केंद्रित करें: पहले नेटवर्क प्रोटोकॉल और पाठक मिश्रण का चयन करें, फिर 24 V आपूर्ति और M12 कनेक्शन सेट के आकार का निर्धारण करें।

मुख्य कार्य

बहु-पाठक एकीकरण

अधिकतम चार संगत पाठकों को जोड़ा जा सकता है, जिनमें RF1000 और MV300 पाठक वर्गों के लिए दो उपकरणों की सीमा है।

प्रोटोकॉल गेटवे

मॉड्यूल प्रोफ़ीनेट, इथरनेट, ईथरनेट/आईपी और ओपीसी यूए के माध्यम से पहचान डेटा उपलब्ध कराता है।

वितरित क्षेत्र स्थापना

आईपी67 निर्माण, सील किए गए कनेक्टर और एक लूप-थ्रू बिजली पथ पहचान बिंदुओं के निकट स्थापना का समर्थन करते हैं।

आधिकारिक विशिष्टताएँ

औद्योगिक ईथरनेट प्रसारण दर	100 मेगाबिट/सेकंड
अधिकतम श्रृंखला संचरण दर	921.6 किलोबिट/सेकंड
रीडर इंटरफ़ेस मानक	आरएस422 और आरएस232
रीडर क्षमता	कुल 4; अधिकतम 2 आरएफ1000 या एमवी300
इथरनेट कनेक्टर	एम12, डी-कोडेड
रीडर कनेक्टर	M12, 8-पिन
पावर कनेक्टर	एम12, एल-कोडेड
रेटेड सप्लाई वोल्टेज	24 वी डीसी
अनुमत आपूर्ति श्रेणी	20.4–28.8 वोल्ट डीसी
जुड़े हुए उपकरणों के बिना प्रारूपिक धारा	24 वी डीसी पर 0.13 ए
1L+ से अधिकतम धारा	4 A
निरंतर आपूर्ति लूप-थ्रू धारा	अधिकतम 12 ए
स्थानीय डिजिटल इनपुट/आउटपुट	0 इनपुट और 0 आउटपुट
संरक्षण की डिग्री	आईपी67
परिचालन तापमान	−25–55 °से
भंडारण और परिवहन का तापमान	−40–70 °C
आवास सामग्री	कांच-फाइबर-प्रबलित वैलॉक्स 467 थर्मोप्लास्टिक

आधिकारिक स्रोत: सीमेंस तकनीकी डेटा शीट .

अक्सर पूछे जाने वाले प्रश्न

क्या मैं 6GT2002-0JE40 से चार RF1000 रीडर को कनेक्ट कर सकता हूँ?

चार-रीडर कुल संख्या में अधिकतम दो RF1000 या MV300 उपकरण शामिल हो सकते हैं।

क्या 6GT2002-0JE40 एक ईथरनेट/आईपी नियंत्रक के साथ पहचान डेटा का आदान-प्रदान कर सकता है?

मॉड्यूल अतिरिक्त रूप से PROFINET, ईथरनेट और OPC UA के अलावा ईथरनेट/आईपी का भी समर्थन करता है।

6GT2002-0JE40 पर एक श्रृंखला रीडर के लिए मुझे कौन सा कनेक्टर तैयार करना चाहिए?

पाठक संचार कनेक्शन में आठ-पिन एम12 कनेक्टर का उपयोग किया जाता है, जिसमें आरएस422 या आरएस232 सिग्नलिंग होती है।

पाठकों को जोड़े जाने से पहले 6GT2002-0JE40 को कितनी आपूर्ति धारा की आवश्यकता होती है?

गेटवे आमतौर पर जुड़े हुए उपकरणों के बिना 24 वी डीसी पर 0.13 ए की खपत करता है।

क्या मैं एक अलग ट्रिगर सेंसर को सीधे 6GT2002-0JE40 से जोड़ सकता हूँ?

संचार मॉड्यूल में कोई स्थानीय डिजिटल इनपुट या आउटपुट नहीं हैं।

6GT2002-0JE40 के माध्यम से शक्ति को लूप करते समय कौन सी धारा सीमा लागू होती है?

निरंतर शक्ति लूप-थ्रू रेटिंग अधिकतम 12 ए है।

क्या 6GT2002-0JE40 −20 °से के स्टेशन वातावरण में काम कर सकता है?

−20 °से का स्टेशन निर्दिष्ट −25 से +55 °से के कार्यक्षेत्र के भीतर स्थित है।

संगतता एवं ऑर्डरिंग नोट्स

6GT2002-0JE40 का ऑर्डर देने से पहले: पहचान स्टेशन को असेंबल करने से पहले, रीडर वर्गों और उनकी संख्या, चुने गए औद्योगिक प्रोटोकॉल, M12 कोडिंग और उपलब्ध 24 V DC बिजली को मिलाएँ।

रीडर स्टेशन की तैयारी

• RF1000 या MV300 के संयुक्त समूह को दो-उपकरण सीमा के भीतर रखें।
• D-कोडेड नेटवर्क, L-कोडेड बिजली और 8-पिन रीडर कनेक्शन का उपयोग करें।
• आपूर्ति के आकार और 4 A 1L+ मांग को निर्धारित करते समय सभी रीडर लोड शामिल करें।
• IP67 क्षेत्र स्थापना के लिए कनेक्टर सीलिंग को बनाए रखें।
