सिमेंस 6ES7461-1BA01-0AA0 सिमैटिक एस7-400 आईएम 461-1 प्राप्ति इंटरफ़ेस मॉड्यूल

अवलोकन

सिमेंस सिमैटिक एस7-400

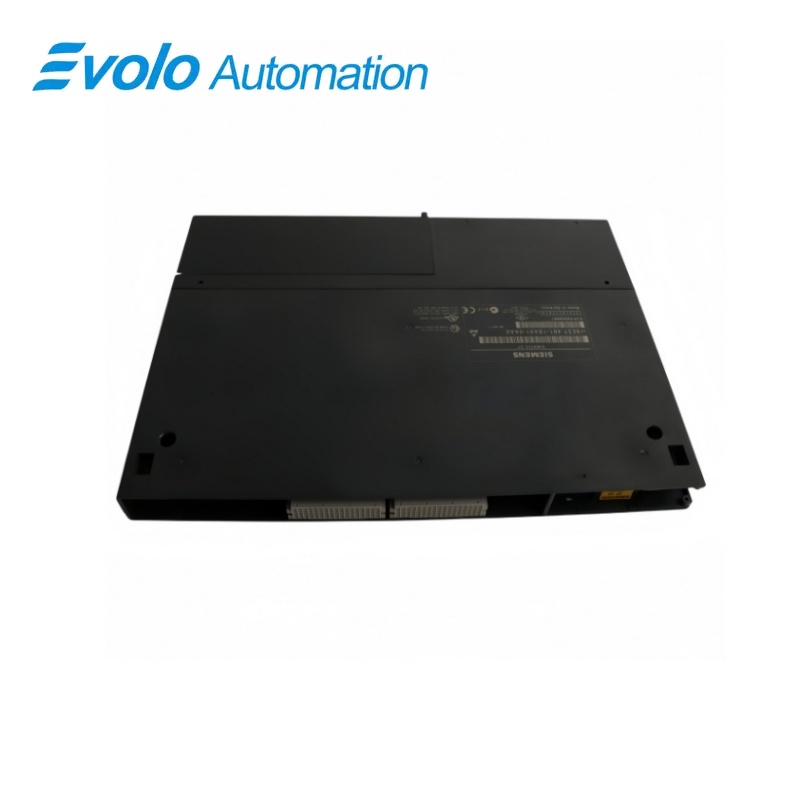

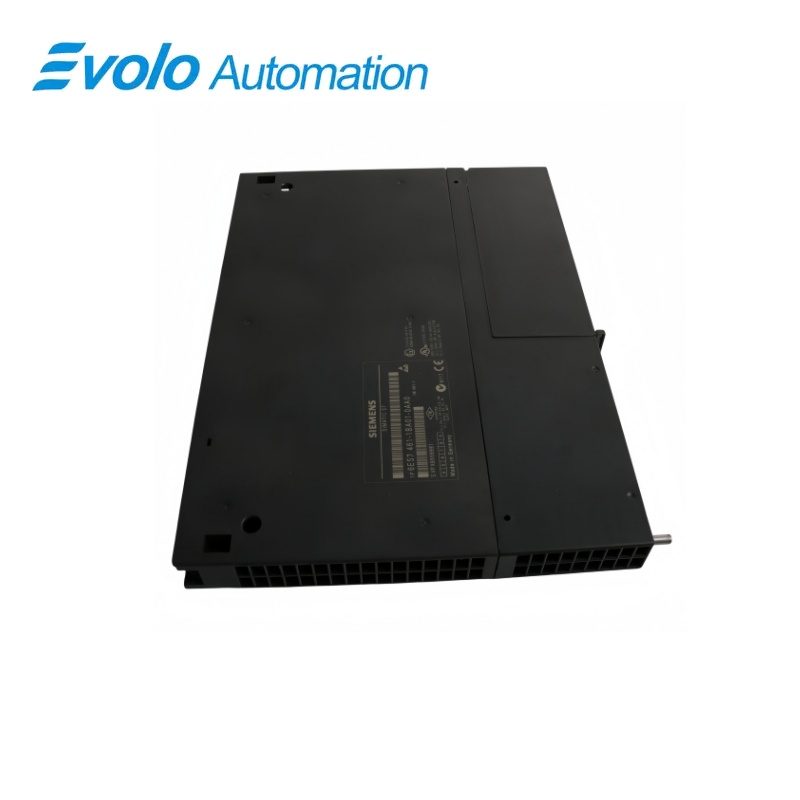

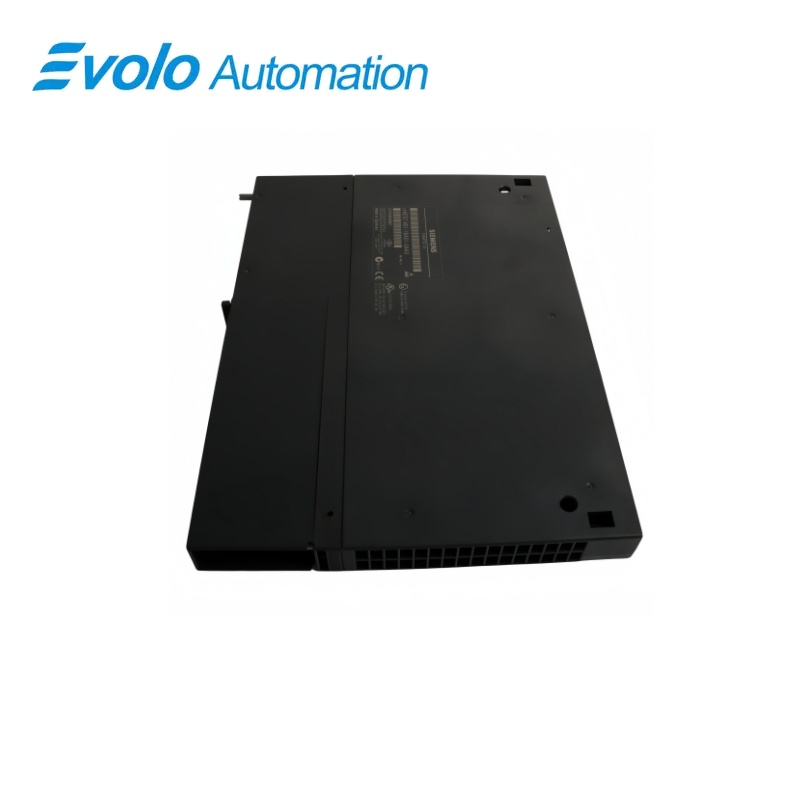

6ES7461-1BA01-0AA0 सिमैटिक S7-400 IM 461-1 प्राप्ति इंटरफ़ेस मॉड्यूल

छोटी दूरी के लिए S7-400 विस्तार के लिए प्राप्ति इंटरफ़ेस, जिसमें P-बस संचरण और IM 460-1 से शक्ति स्थानांतरण शामिल है, लेकिन C-बस संचरण नहीं है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7461-1BA01-0AA0
उत्पाद प्रकार	IM 461-1 प्राप्ति इंटरफ़ेस मॉड्यूल
मुख्य कार्य	केंद्रीय विस्तार-रैक कपलिंग
संगत श्रृंखला / अनुप्रयोग	S7-400 केंद्रीय विस्तार प्रणालियाँ

मैच किया गया प्रेषक

केंद्रीय नियंत्रक में IM 460-1 के साथ केवल इसका उपयोग करें।

लघु-दूरी युग्मन

विस्तार रैक को अधिकतम 1.5 मीटर की दूरी तक जोड़ें।

रैक शक्ति

विस्तार रैक को 5 वोल्ट पर, अधिकतम 5 एम्पियर की आपूर्ति करें।

उत्पाद अवलोकन

6ES7461-1BA01-0AA0 यह केंद्रीय रूप से युग्मित SIMATIC S7-400 विस्तार रैक की प्राप्ति वाली ओर प्रदान करता है, जो केंद्रीय नियंत्रक में IM 460-1 प्रेषण इंटरफ़ेस के साथ संचालित होता है।

कनेक्शन P बस और विस्तार रैक की शक्ति आपूर्ति को स्थानांतरित करता है, जिससे समर्थित रैक व्यवस्था के लिए अलग शक्ति आपूर्ति मॉड्यूल की आवश्यकता समाप्त हो जाती है; C-बस संचरण प्रदान नहीं किया जाता है।

आदेश देने पर ध्यान केंद्रित करें: प्राप्तकर्ता को IM 460-1 और सही 468-3 कनेक्टिंग केबल के साथ जोड़ें, फिर विस्तार रैक के 5 वोल्ट भार की जाँच 5 एम्पियर सीमा के विरुद्ध करें।

मुख्य कार्य

केंद्रीय P-बस विस्तार

इंटरफ़ेस 1.5 मीटर तक के कनेक्शन पर एक निकटवर्ती विस्तार रैक तक P-बस डेटा ले जाता है।

पावर ट्रांसफर

प्राप्तकर्ता जोड़े गए इंटरफ़ेस कनेक्शन के माध्यम से 5 वोल्ट पर अधिकतम 5 एम्पियर के साथ विस्तार मॉड्यूल को बिजली आपूर्ति करता है।

रैक पहचान और नैदानिक जाँच

एक कोडिंग स्विच रैक संख्या निर्धारित करता है, और तीन एलईडी दोष संकेत देते हैं।

आधिकारिक विशिष्टताएँ

अधिकतम कपलिंग दूरी	1.5 मीटर
5 वोल्ट डीसी पर बैकप्लेन धारा	अधिकतम 120 mA
अधिकतम मॉड्यूल शक्ति हानि	600 मिलीवाट
विस्तार-रैक शक्ति आउटपुट	5 वोल्ट डीसी; अधिकतम 5 एम्पियर
प्रवेश केबल इंटरफ़ेस	468-3 कनेक्टिंग केबल के लिए 1 इनपुट
दोष सूचक	3 एलईडी
रैक संख्या चयन	कोडिंग स्विच
अनुमति प्राप्त विस्तार रैक	यूआर1, यूआर2, ईआर1 और ईआर2
मॉड्यूल के आयाम (चौड़ाई × ऊँचाई × गहराई)	25 × 290 × 217 मिमी
लगभग वजन	610 ग्राम

आधिकारिक स्रोत: सीमेंस तकनीकी विनिर्देश और उत्पाद मैनुअल

अक्सर पूछे जाने वाले प्रश्न

मुझे 6ES7461-1BA01-0AA0 के साथ कौन-सा भेजने वाला इंटरफ़ेस जोड़ना चाहिए?

प्राप्तकर्ता का उपयोग केवल केंद्रीय नियंत्रक में आईएम 460-1 के साथ किया जा सकता है।

क्या 6ES7461-1BA01-0AA0 5 मीटर से अधिक की दूरी तक रैक का विस्तार कर सकता है?

इस प्राप्तकर्ता के लिए अधिकतम केंद्रीय कपलिंग दूरी 1.5 मीटर है।

क्या मुझे 6ES7461-1BA01-0AA0 वाले विस्तार रैक में अलग से बिजली की आपूर्ति की आवश्यकता है?

जोड़ी बनाए गए इंटरफ़ेस, विस्तार रैक को 5 वोल्ट पर अधिकतम 5 ऐम्पियर तक बिजली प्रदान करते हैं, जिससे इसके अलग बिजली आपूर्ति मॉड्यूल की आवश्यकता समाप्त हो जाती है।

क्या मैं C-बस डेटा को 6ES7461-1BA01-0AA0 के माध्यम से स्थानांतरित कर सकता हूँ?

यह रिसीवर P-बस को C-बस संचरण के बिना स्थानांतरित करता है।

कौन से रैक 6ES7461-1BA01-0AA0 को स्वीकार करते हैं?

इस रिसीवर को UR1, UR2, ER1 और ER2 विस्तार रैक में लगाया जा सकता है।

6ES7461-1BA01-0AA0 के लिए मैं कौन सी केबल लंबाइयाँ ऑर्डर कर सकता हूँ?

468-3 कनेक्शन जोड़ी बनाए गए इंटरफ़ेस के लिए 0.75 मीटर और 1.5 मीटर संस्करणों में उपलब्ध है।

मैं 6ES7461-1BA01-0AA0 पर विस्तार रैक की संख्या कैसे निर्दिष्ट करूँ?

रैक संख्या सेट करने के लिए मॉड्यूल के कोडिंग स्विच का उपयोग किया जाता है।

संगतता एवं ऑर्डरिंग नोट्स

6ES7461-1BA01-0AA0 ऑर्डर करने से पहले: इस रिसीवर का उपयोग एक IM 460-1 भेजने वाले और एक 468-3 केबल के साथ छोटी दूरी के विस्तार के लिए करें, जबकि विस्तार रैक को उसकी आपूर्ति-शक्ति क्षमता के भीतर रखा जाए।

6ES7461-1BA01-0AA0 के लिए संगतता जाँच सूची

• एक 0.75 मीटर 6ES7468-3AH50-0AA0 या 1.5 मीटर 6ES7468-3BB50-0AA0 कनेक्टिंग केबल का उपयोग करें।
• रैक-संख्या कोडिंग को अभिप्रेत विस्तार रैक के साथ मिलाएँ।
• विस्तार मॉड्यूलों की कुल 5 V धारा माँग की गणना 5 A के भीतर करें।
• C-बस ट्रांसफर की आवश्यकता वाले अनुप्रयोगों को इस कपलिंग व्यवस्था के बाहर रखें।
