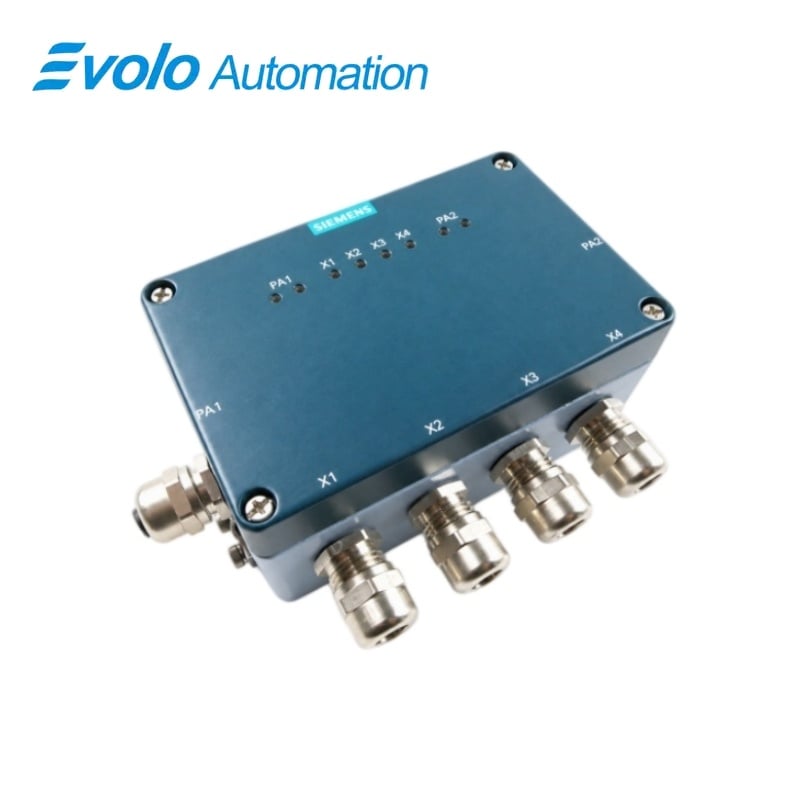

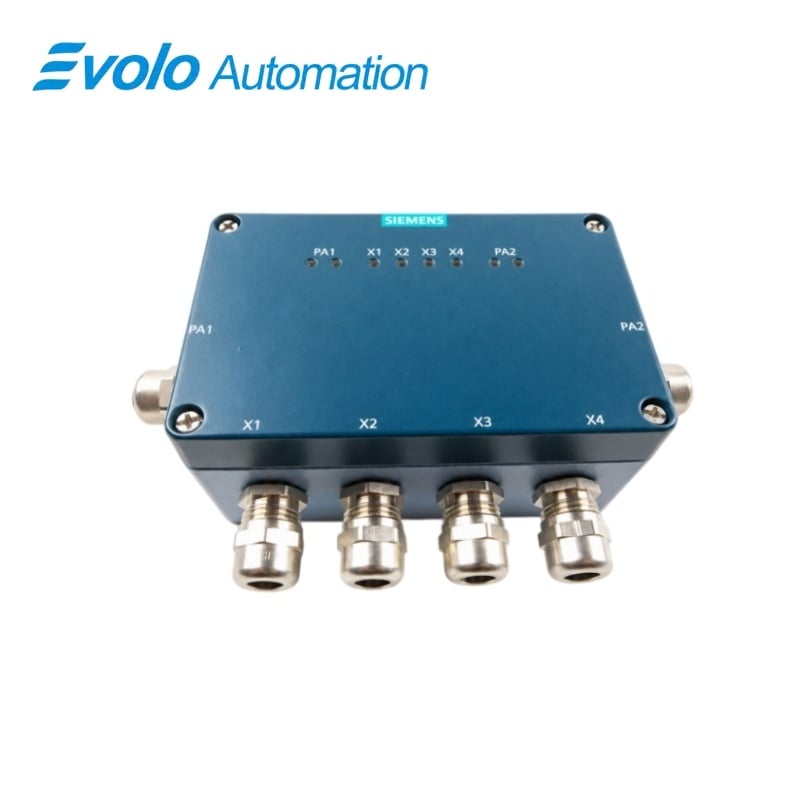

सिमेंस 6ES7157-0AF81-0XA0 एफडी एक्टिव फ़ील्ड डिस्ट्रीब्यूटर

अवलोकन

सिमैटिक डीपी/पीए लिंक · प्रोफ़ीबस पीए

6ES7157-0AF81-0XA0 एफडी एक्टिव फ़ील्ड डिस्ट्रीब्यूटर

प्रोफ़ीबस पीए फ़ील्ड उपकरणों के लिए चार-शाखा एक्टिव फ़ील्ड डिस्ट्रीब्यूटर, जो एक अतिरिक्त पीए रिंग में काम करता है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7157-0AF81-0XA0
उत्पाद प्रकार	एक्टिव फ़ील्ड डिस्ट्रीब्यूटर
मुख्य कार्य	चार PROFIBUS PA क्षेत्र उपकरणों को PA मुख्य लाइन से जोड़ता है
संगत श्रृंखला	SIMATIC DP/PA लिंक / FDC 157-0

चार PA स्पर लाइनें

X1–X4 के माध्यम से चार प्रमाणित PROFIBUS PA क्षेत्र उपकरणों को जोड़ें।

रिंग अतिरेकता

दो FDC 157-0 DP/PA कपलर्स के साथ काम करता है ताकि एक अतिरिक्त PA रिंग का समर्थन किया जा सके।

उपकरण-आधारित नैदानिकी

LED प्रदर्शित करते हैं कि PA मुख्य लाइन और स्पर लाइन सामान्य हैं या कोई दोष है।

उत्पाद अवलोकन

6ES7157-0AF81-0XA0 यह एक सीमेंस AFD सक्रिय क्षेत्र वितरक है जो PROFIBUS PA स्थापनाओं के लिए है। यह PA क्षेत्र उपकरणों के लिए चार स्पर कनेक्शन और दो PA मुख्य लाइन कनेक्शन प्रदान करता है।

AFD FDC 157-0 कपलर्स के साथ PA खंड में काम करता है और रिंग-अतिरिक्त वास्तुकला का समर्थन करता है। आवरण रेटिंग्स लागू करने से पहले स्थापित उत्पाद संस्करण की पुष्टि करें।

आदेश देने पर ध्यान केंद्रित करें: मौजूदा FDC 157-0/PA रिंग डिज़ाइन, उत्पाद संस्करण, केबल ग्लैंड्स और चार क्षेत्र उपकरण स्पर लोड के साथ मेल खाएँ।

मुख्य कार्य

चार सुरक्षित स्पर कनेक्शन

X1–X4 PROFIBUS PA उपकरणों से कनेक्ट करते हैं और प्रति स्पर अधिकतम 60 mA का समर्थन करते हैं।

दोहरी PA लाइन संचालन

दो FDC 157-0 कपलर और AFD उपकरण एक वलय बना सकते हैं जिससे सेगमेंट उपलब्धता में सुधार होता है।

स्थानीय सूचना

हरे और लाल LED मुख्य लाइन और स्पर लाइन के संचालन या दोष का संकेत देते हैं।

आधिकारिक विशिष्टताएँ

सीमेंस लेख संख्या	6ES7157-0AF81-0XA0
उत्पाद नामांकन	सक्रिय क्षेत्र वितरक (AFD)
आवेदन	PROFIBUS PA क्षेत्र उपकरण वितरण
PA मुख्य लाइन कनेक्शन	2 (PA1 और PA2)
PA स्पर लाइन कनेक्शन	4 (X1–X4)
अधिकतम पीए फ़ील्ड उपकरण	एएफडी प्रति 4
पीए स्पर प्रति अधिकतम धारा	60 mA
रेटेड सप्लाई वोल्टेज	पीए लाइन के माध्यम से 16–32 वी डीसी
अधिकतम आपूर्ति वोल्टेज	35 V
ध्रुवता उलटने की सुरक्षा	हाँ
आंतरिक धारा खपत	अधिकतम 25 मिलीए, खुली मुख्य लाइन के साथ 59 मिलीए
संरक्षण वर्ग, संस्करण 02	IP65
संरक्षण वर्ग, संस्करण 01	IP66
टर्मिनल प्रौद्योगिकी, संस्करण 02	स्क्रू टर्मिनल
टर्मिनल प्रौद्योगिकी, संस्करण 01	वसंत-क्लैम्प टर्मिनल

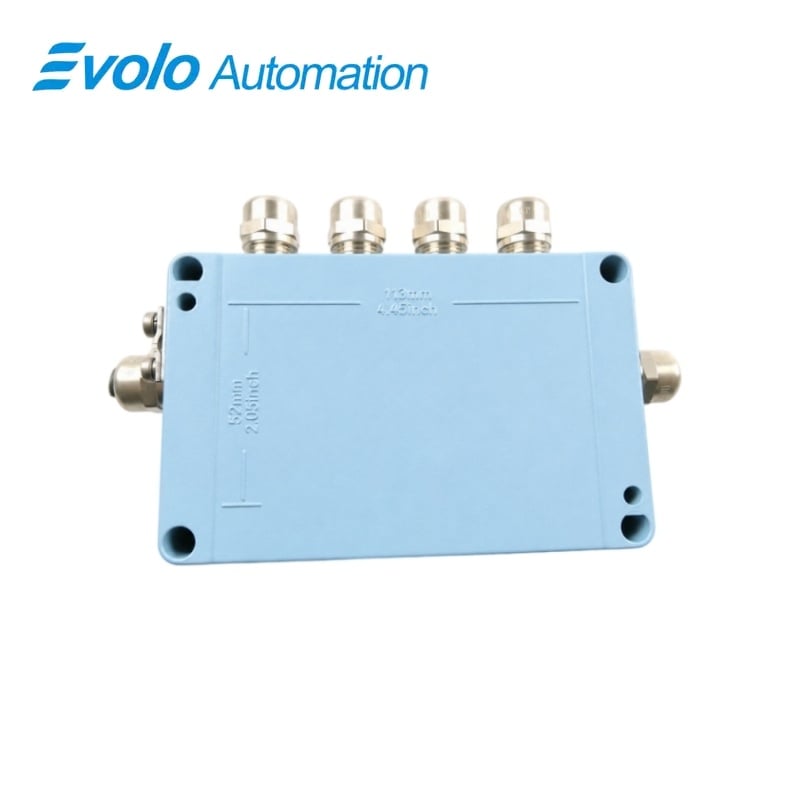

आकार, आवरण	125 × 57 × 80 मिमी
स्क्रू ग्लैंड्स के साथ आकार	175 × 57 × 105 मिमी
लगभग वजन	700 ग्राम
मुख्य-लाइन स्थिति संकेत	पीए1 और पीए2 के लिए हरे एलईडी
मुख्य-लाइन दोष संकेत	पीए1 और पीए2 के लिए लाल एलईडी
स्पर स्थिति/दोष संकेत	एक्स1–एक्स4 के लिए हरे रंग के एलईडी

आधिकारिक स्रोत: सिमेंस डीपी/पीए कपलर, सक्रिय फ़ील्ड डिस्ट्रीब्यूटर्स, डीपी/पीए लिंक और वाई लिंक के संचालन निर्देश .

अक्सर पूछे जाने वाले प्रश्न

6ES7157-0AF81-0XA0 क्या वितरित करता है?

यह प्रोफ़ीबस पीए मुख्य लाइन को चार प्रमाणित पीए फ़ील्ड उपकरणों तक, एक्स1–एक्स4 के माध्यम से स्पर लाइनों के माध्यम से जोड़ता है।

6ES7157-0AF81-0XA0 कितने पीए उपकरणों को जोड़ सकता है?

एएफडी चार पीए फ़ील्ड उपकरणों को जोड़ सकता है, प्रत्येक स्पर पर एक।

6ES7157-0AF81-0XA0 के प्रत्येक स्पर पर कौन सी धारा सीमा लागू होती है?

प्रत्येक पीए स्पर लाइन की अधिकतम धारा 60 मिलीएम्पियर है।

क्या 6ES7157-0AF81-0XA0 का उपयोग एक आवृत्ति रहित पीए रिंग में किया जा सकता है?

हाँ, एएफडी दो एफडीसी 157-0 डीपी/पीए कपलर्स के साथ रिंग आवृत्ति रहितता का समर्थन करता है।

6ES7157-0AF81-0XA0 को कैसे बिजली आपूर्ति प्रदान की जाती है?

वितरक को कोई अलग सहायक आपूर्ति के बिना PA लाइन के माध्यम से 16–32 V डीसी प्राप्त होती है।

6ES7157-0AF81-0XA0 के आवरण संस्करणों में क्या अंतर है?

स्थापित संस्करण की जाँच करें, क्योंकि संस्करण 01 में स्प्रिंग क्लैम्प के साथ IP66 सुरक्षा है, जबकि संस्करण 02 में स्क्रू टर्मिनल के साथ IP65 सुरक्षा है।

6ES7157-0AF81-0XA0 पर कौन-से सूचक दोष निवारण का समर्थन करते हैं?

एलईडी PA1/PA2 मुख्य लाइन की स्थिति और दोषों की रिपोर्ट करते हैं, तथा X1–X4 स्पर की स्थिति या दोषों की भी रिपोर्ट करते हैं।

संगतता एवं ऑर्डरिंग नोट्स

6ES7157-0AF81-0XA0 का ऑर्डर देने से पहले: स्थापित वितरक को बदलने से पहले AFD उत्पाद संस्करण, PA सेगमेंट डिज़ाइन, FDC 157-0 कपलर्स और क्षेत्र उपकरण की धारा आवश्यकताओं की पुष्टि करें।

स्थापना की जाँच

• पुष्टि करें कि PA सेगमेंट अभिप्रेत FDC 157-0 कपलर और रिंग टोपोलॉजी का उपयोग कर रहा है।
• प्रत्येक AFD के लिए जुड़े PA क्षेत्र उपकरणों की संख्या चार से अधिक नहीं होनी चाहिए।
• प्रत्येक स्पर लोड की जाँच 60 मिलीएम्पियर की सीमा के विरुद्ध करें।
• आईपी रेटिंग, टर्मिनल प्रौद्योगिकी, केबल ग्लैंड्स और ग्राउंडिंग को स्थापित उत्पाद संस्करण के अनुरूप करें।
