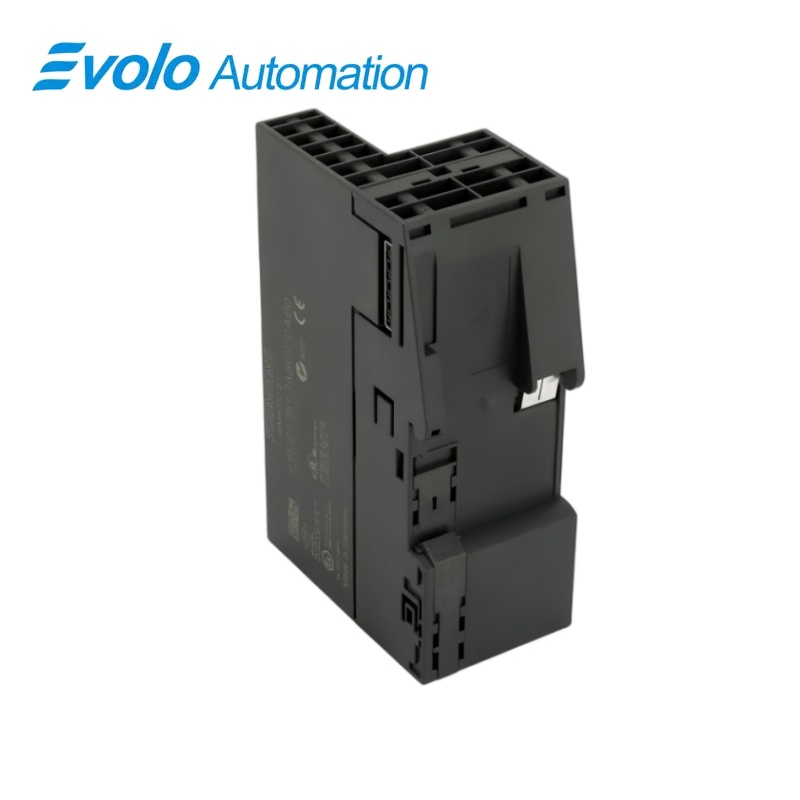

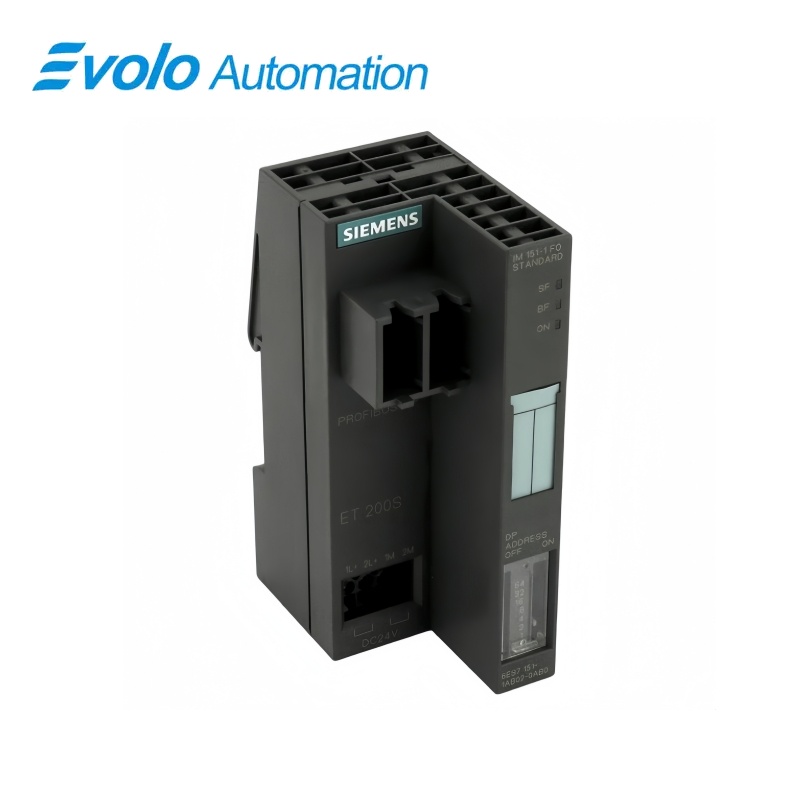

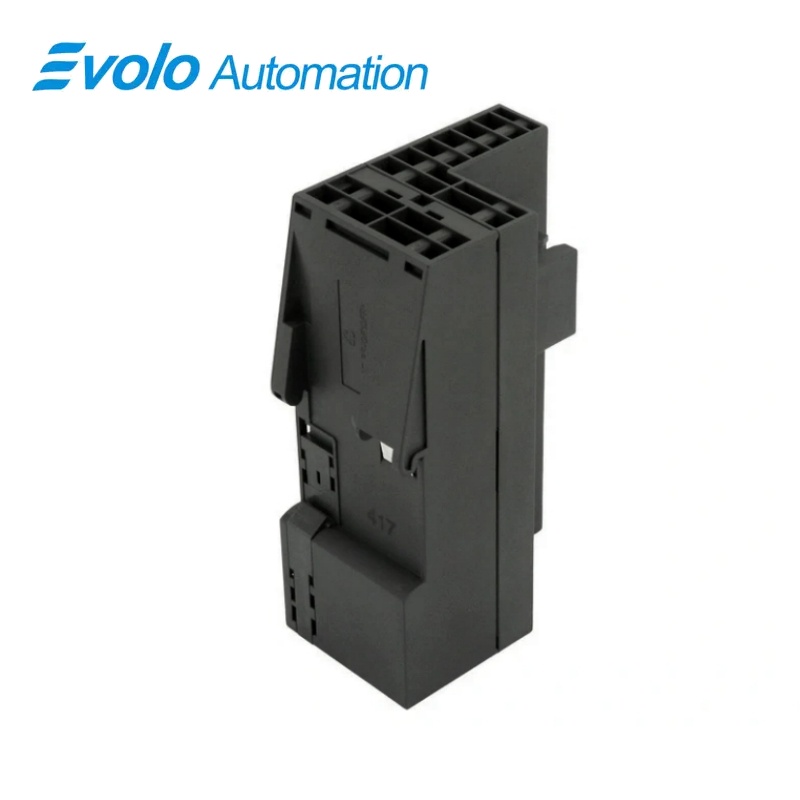

सिमेंस 6ES7151-1AB02-0AB0 IM151-1 FO स्टैंडर्ड ET 200S इंटरफ़ेस मॉड्यूल

अवलोकन

सिमैटिक ET 200S · फाइबर-ऑप्टिक PROFIBUS DP

6ES7151-1AB02-0AB0 IM151-1 FO स्टैंडर्ड ET 200S इंटरफ़ेस मॉड्यूल

ET 200S रिमोट I/O स्टेशनों के लिए फाइबर-ऑप्टिक PROFIBUS DP इंटरफ़ेस मॉड्यूल, जिसमें 128-बाइट इनपुट और आउटपुट एड्रेस रेंज है।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7151-1AB02-0AB0
उत्पाद प्रकार	फाइबर-ऑप्टिक प्रोफ़िबस डीपी इंटरफ़ेस मॉड्यूल
मुख्य कार्य	एक ET 200S स्टेशन को ऑप्टिकल फाइबर के माध्यम से PROFIBUS DP मास्टर से जोड़ता है
संगत श्रृंखला	सिमैटिक ईटी २००एस / आईएम१५१-१ एफओ स्टैंडर्ड

प्रकाशिक डीपी कनेक्शन

ईटी २००एस स्टेशन को फाइबर-ऑप्टिक इंटरफ़ेस के माध्यम से प्रोफ़ीबस डीपी मास्टर से जोड़ता है।

१२८-बाइट इनपुट/आउटपुट क्षेत्र

अधिकतम १२८ बाइट इनपुट पते और १२८ बाइट आउटपुट पते का समर्थन करता है।

लाइन नेटवर्क योजना

एकीकृत प्रकाशिक इंटरफ़ेस सिएमेंस स्थापना दिशा-निर्देश के अनुसार फाइबर-ऑप्टिक लाइन के रूप में व्यवस्थित किए जाते हैं।

उत्पाद अवलोकन

6ES7151-1AB02-0AB0 यह एक सिमैटिक ईटी २००एस रिमोट आई/ओ स्टेशन के लिए आईएम१५१-१ एफओ स्टैंडर्ड इंटरफ़ेस मॉड्यूल है। यह एकीकृत फाइबर-ऑप्टिक इंटरफ़ेस के माध्यम से प्रोफ़ीबस डीपी मास्टर के साथ डेटा का आदान-प्रदान करता है।

सिएमेंस इस ऑर्डर नंबर को पूर्ववर्ती एफओ स्टैंडर्ड संस्करण के रूप में पहचानता है, जिसमें इनपुट के लिए अधिकतम १२८ बाइट और आउटपुट के लिए १२८ बाइट होते हैं। स्टेशन की प्रकाशिक लाइन और विद्युत वायरिंग को ईटी २००एस संचालन निर्देशों का पालन करना चाहिए।

आदेश देने पर ध्यान केंद्रित करें: सटीक आईएम१५१-१ एफओ पीढ़ी, १२८-बाइट स्टेशन पता आवंटन, प्रकाशिक कनेक्टर और २४ वी आपूर्ति वायरिंग के साथ मेल खाएँ।

मुख्य कार्य

ईटी २००एस प्रकाशिक इंटरफ़ेस

यह मॉड्यूल फाइबर-ऑप्टिक केबल के माध्यम से ईटी २००एस बैकप्लेन और आई/ओ स्टेशन को डीपी मास्टर से जोड़ता है।

स्टेशन डेटा विनिमय

पूर्ववर्ती संस्करण ६ईएस७१५१-१एबी०२-०एबी०० प्रत्येक के लिए इनपुट और आउटपुट एड्रेसिंग के लिए १२८ बाइट्स तक समर्थन करता है।

प्रकाशिक लाइन वायरिंग

सीमेंस इस इंटरफ़ेस के लिए सिंप्लेक्स कनेक्टर, प्लग एडाप्टर और डुप्लेक्स प्रकाशिक केबल का निर्दिष्ट करता है।

आधिकारिक विशिष्टताएँ

सीमेंस लेख संख्या	6ES7151-1AB02-0AB0
उत्पाद नामांकन	आईएम१५१-१ एफओ स्टैंडर्ड
इनपुट/आउटपुट प्रणाली	SIMATIC ET 200S
फील्डबस	PROFIBUS DP
बस माध्यम	फाइबर-ऑप्टिक केबल
अधिकतम इनपुट पता क्षेत्र	128 बाइट्स
अधिकतम आउटपुट पता क्षेत्र	128 बाइट्स
प्रकाशिक नेटवर्क टोपोलॉजी	रेखा
प्रकाशिक केबल व्यवस्था	ड्यूप्लेक्स फाइबर केबल
ऑप्टिकल कनेक्टर हार्डवेयर	प्लग एडाप्टर के साथ सिम्प्लेक्स कनेक्टर
कनेक्टर और पॉलिशिंग सेट	6GK1901-0FB00-0AA0
प्लग एडाप्टर	6ES7195-1BE00-0XA0
सप्लाई वोल्टेज वायरिंग	24 V DC, टर्मिनल 1L+ और 1M
लूप-थ्रू सप्लाई टर्मिनल	2L+ और 2M
आपूर्ति टर्मिनल प्रकार	स्क्रू-प्रकार का टर्मिनल
अंतिम बिंदु पर प्रकाशिक पोर्ट	अउपयोग किए गए प्रकाशिक इंटरफ़ेस पर आपूर्ति किया गया ब्लैंकिंग प्लग लगाएँ

आधिकारिक स्रोत: सीमेंस ET 200S संचालन निर्देश .

अक्सर पूछे जाने वाले प्रश्न

6ES7151-1AB02-0AB0 का उद्देश्य क्या है?

यह एक SIMATIC ET 200S रिमोट I/O स्टेशन के लिए फाइबर-ऑप्टिक PROFIBUS DP इंटरफ़ेस प्रदान करता है।

मैं 6ES7151-1AB02-0AB0 पर कितना इनपुट एड्रेस स्पेस कॉन्फ़िगर कर सकता हूँ?

यह FO STANDARD ऑर्डर-नंबर जनरेशन 128 बाइट्स तक के इनपुट एड्रेस को संभालता है।

मैं 6ES7151-1AB02-0AB0 पर कौन सा आउटपुट पता स्थान कॉन्फ़िगर कर सकता हूँ?

इसके संगत अधिकतम मान 128 बाइट्स आउटपुट पतों का है।

6ES7151-1AB02-0AB0 के साथ कौन सी प्रकाशिक टोपोलॉजी का उपयोग करना चाहिए?

एक लाइन टोपोलॉजी का उपयोग एकीकृत प्रकाशिक इंटरफ़ेस वाले नेटवर्क के लिए करें।

यदि 6ES7151-1AB02-0AB0 के मध्य-लाइन से बिजली या फाइबर हटा दी जाए, तो क्या होता है?

प्रकाशिक लाइन में नीचे की ओर स्थित उपकरण अप्राप्य हो जाते हैं।

6ES7151-1AB02-0AB0 के साथ कौन सा कनेक्टर हार्डवेयर उपयोग करना चाहिए?

सिम्प्लेक्स कनेक्टर/पॉलिशिंग सेट 6GK1901-0FB00-0AA0 और प्लग एडाप्टर 6ES7195-1BE00-0XA0 का उपयोग करें।

6ES7151-1AB02-0AB0 पर अप्रयुक्त अंत प्रकाशिक इंटरफ़ेस की रक्षा कैसे करें?

प्रकाशिक लाइन के अंत में अप्रयुक्त इंटरफ़ेस पर आपूर्ति किए गए ब्लैंकिंग प्लग को लगाएँ।

संगतता एवं ऑर्डरिंग नोट्स

6ES7151-1AB02-0AB0 ऑर्डर करने से पहले: सटीक इंटरफ़ेस मॉड्यूल पीढ़ी और ET 200S कॉन्फ़िगरेशन की जाँच करें। 6ES7151-1AB02-0AB0 स्टेशन की इनपुट बाइट्स की सीमा १२८ है और आउटपुट बाइट्स की सीमा भी १२८ है; प्रतिस्थापन से पहले दोनों पता आवंटनों की पुष्टि करें।

स्टेशन और प्रकाशिक लाइन की जाँच

• पुष्टि करें कि ET 200S स्टेशन IM151-1 FO STANDARD फाइबर-ऑप्टिक DP इंटरफ़ेस का उपयोग करता है।
• प्रोग्राम किए गए इनपुट और आउटपुट पता स्थानों की जाँच १२८-बाइट सीमा के अनुसार करें।
• पुष्टि करें कि सिंप्लेक्स कनेक्टर, प्लग एडेप्टर और डबलेक्स प्रकाशिक केबल स्थापित लाइन के अनुरूप हैं।
• २४ वी विद्युत आपूर्ति और लूप-थ्रू टर्मिनल्स की जाँच करें तथा अप्रयुक्त अंत के प्रकाशिक इंटरफ़ेस को ब्लैंक कर दें।
