सिमेंस 6ES7151-1AA06-0AB0 सिमैटिक ईटी 200एस आईएम151-1 मानक इंटरफ़ेस मॉड्यूल

अवलोकन

सिमेंस औद्योगिक स्वचालन

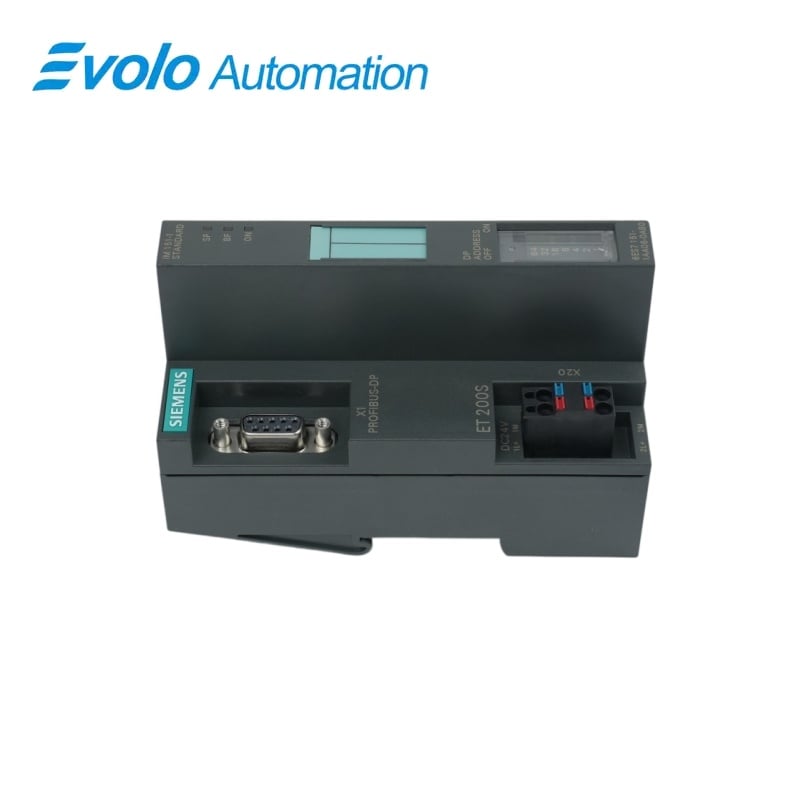

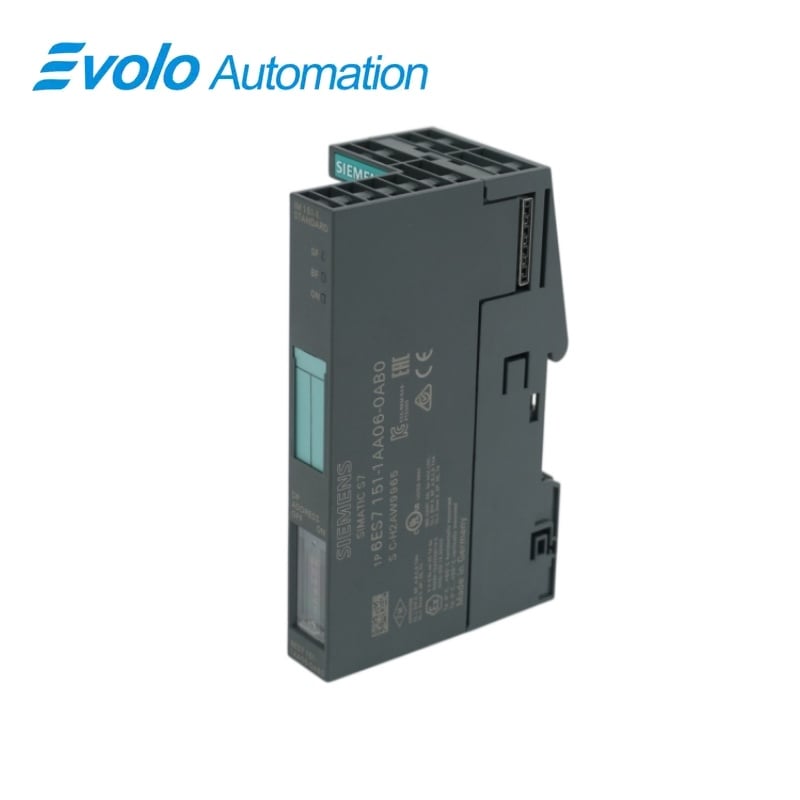

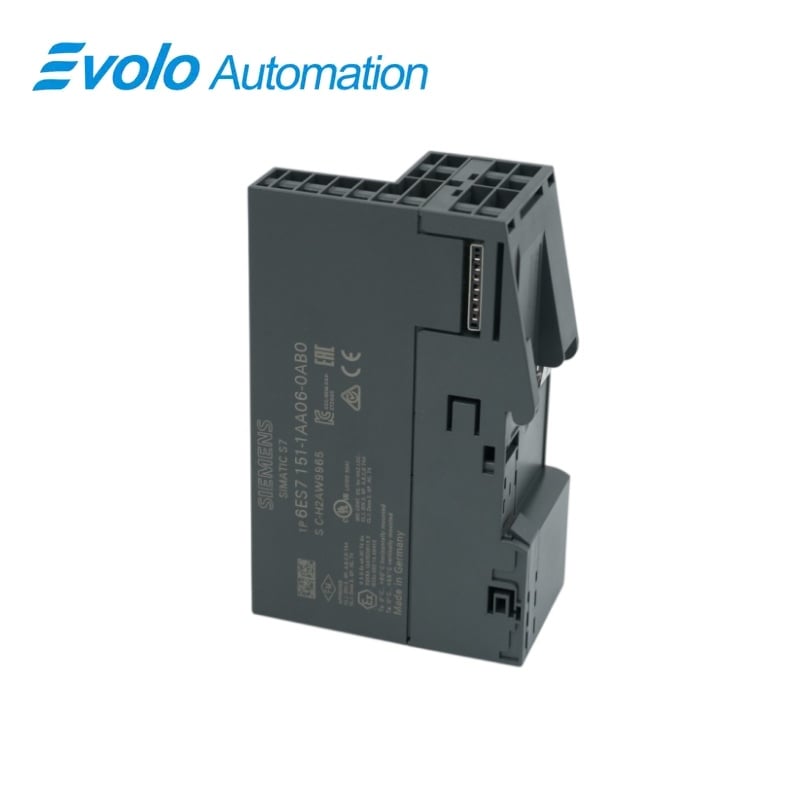

सिमेंस 6ES7151-1AA06-0AB0 सिमैटिक ईटी 200एस आईएम151-1 मानक इंटरफ़ेस मॉड्यूल

ET 200S वितरित I/O के लिए IM151-1 मानक PROFIBUS DP इंटरफ़ेस मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6ES7151-1AA06-0AB0
उत्पाद प्रकार	सिमैटिक ET 200S IM151-1 मानक इंटरफ़ेस मॉड्यूल
मुख्य कार्य	ET 200S I/O को PROFIBUS DP से जोड़ता है।
संगत श्रृंखला	SIMATIC ET 200S वितरित I/O

स्टेशन की भूमिका

ET 200S वितरित I/O के लिए PROFIBUS DP इंटरफ़ेस।

विस्तार

अधिकतम 2 मीटर स्टेशन बस पर 63 I/O मॉड्यूल तक।

इंजीनियरिंग

DPV0 या DPV1 स्लेव संचालन और STEP 7 के साथ फर्मवेयर अपडेट।

उत्पाद अवलोकन

6ES7151-1AA06-0AB0 यह ET 200S वितरित I/O स्टेशन के लिए IM151-1 मानक इंटरफ़ेस मॉड्यूल है। यह एक RS485 इंटरफ़ेस के माध्यम से स्टेशन को PROFIBUS DP से जोड़ता है और अधिकतम 2 मीटर स्टेशन बस पर 63 I/O मॉड्यूल तक का समर्थन करता है।

आदेश देने पर ध्यान केंद्रित करें: पूर्ण ऑर्डर नंबर, मौजूदा ET 200S स्टेशन कॉन्फ़िगरेशन, 9-पिन D-सब बस कनेक्शन और 24 V DC आपूर्ति की जाँच करें।

मुख्य कार्य

वितरित आई/ओ कनेक्शन

ET 200S स्टेशन को RS485 के माध्यम से PROFIBUS DP मास्टर से जोड़ता है।

स्टेशन विस्तार

एक स्टेशन का समर्थन करता है जिसमें 63 जुड़े हुए मॉड्यूल और प्रत्येक में इनपुट और आउटपुट एड्रेस स्पेस के 244 बाइट्स हो सकते हैं।

निदान और रखरखाव

STEP 7 का उपयोग करके PROFIBUS DP के माध्यम से निदान, पहचान डेटा और फर्मवेयर अपडेट प्रदान करता है।

आधिकारिक विशिष्टताएँ

मॉड्यूल की चौड़ाई	45 मिमी
लगभग वजन	150 ग्राम
PROFIBUS DP ट्रांसमिशन दरें	9.6 kBd से 12 Mbit/s, समर्थित निश्चित दरें
संचार इंटरफेस	RS485
अधिकतम स्टेशन बस लंबाई	2 मी
अधिकतम I/O मॉड्यूल गिनती	63
इनपुट और आउटपुट एड्रेस स्पेस	प्रत्येक 244 बाइट्स
पैरामीटर लंबाई	27 बाइट्स
अधिकतम PROFIBUS इंटरफ़ेस आउटपुट धारा	80 mA
अनुमत इलेक्ट्रॉनिक्स आपूर्ति	24 वी डीसी
न्यूनतम वोल्टेज विफलता बैकअप	20 मिलीसेकंड
नाममात्र आपूर्ति पर वर्तमान खपत	लगभग 200 मिलीएम्पियर
प्रकारिक मॉड्यूल शक्ति हानि	3.3 वाट
रेल के साथ अधिकतम संभावित अंतर	75 वोल्ट डीसी या 60 वोल्ट एसी
इन्सुलेशन परीक्षण वोल्टेज	500 V DC

आधिकारिक स्रोत:  6ES7151-1AA06-0AB0 के लिए सीमेंस तकनीकी दस्तावेज़ .

अक्सर पूछे जाने वाले प्रश्न

क्या 6ES7151-1AA06-0AB0 एक ET 200S स्टेशन को PROFIBUS DP से जोड़ सकता है?

इंटरफ़ेस RS485 के माध्यम से ET 200S को PROFIBUS DP से जोड़ता है।

6ES7151-1AA06-0AB0 के पीछे मैं कितने I/O मॉड्यूल का उपयोग कर सकता हूँ?

इंटरफ़ेस एक स्टेशन में अधिकतम 63 मॉड्यूल का समर्थन करता है।

6ES7151-1AA06-0AB0 के साथ ET 200S स्टेशन बस कितनी दूर तक विस्तारित की जा सकती है?

स्टेशन बस अधिकतम 2 मीटर तक विस्तारित की जा सकती है।

क्या मैं 6ES7151-1AA06-0AB0 को DPV1 स्लेव के रूप में कॉन्फ़िगर कर सकता हूँ?

इंटरफ़ेस DPV0 या DPV1 स्लेव ऑपरेशन में से कोई एक समर्थन करता है।

6ES7151-1AA06-0AB0 कितना प्रक्रिया डेटा संबोधित कर सकता है?

इंटरफ़ेस इनपुट के लिए 244 बाइट्स और आउटपुट के लिए 244 बाइट्स प्रदान करता है।

क्या मैं बस के माध्यम से 6ES7151-1AA06-0AB0 फर्मवेयर को अपडेट कर सकता हूँ?

फर्मवेयर को STEP 7 का उपयोग करके सही मॉड्यूल-विशिष्ट अपडेट फ़ाइल के साथ PROFIBUS DP के माध्यम से अपडेट किया जा सकता है।

6ES7151-1AA06-0AB0 कौन-से पूर्ववर्ती मॉड्यूलों को प्रतिस्थापित कर सकता है?

यह मॉड्यूल IM151-1 स्टैंडर्ड ऑर्डर नंबर्स को प्रतिस्थापित करता है, जो 6ES7151-1AA00-0AB0 से लेकर 6ES7151-1AA05-0AB0 तक हैं।

संगतता एवं ऑर्डरिंग नोट्स

6ES7151-1AA06-0AB0 का ऑर्डर देने से पहले: eT 200S स्लॉट कॉन्फ़िगरेशन, 9-पिन D-सब बस वायरिंग, स्टेशन लंबाई और पुराने IM151-1 स्टैंडर्ड मॉड्यूल को बदलते समय सही फर्मवेयर फ़ाइल की पुष्टि करें।

संगतता जाँच सूची

• IM151-1 स्टैंडर्ड मॉड्यूल को बदलने से पहले स्थापित ET 200S स्टेशन और PROFIBUS DP/RS485 इंटरफ़ेस का मिलान करें।
• 9-पिन D-सब PROFIBUS कनेक्शन और कॉन्फ़िगर किए गए DPV0 या DPV1 ऑपरेटिंग मोड की जाँच करें।
• स्टेशन को 63 इनपुट/आउटपुट मॉड्यूल तक और 2 मीटर की स्टेशन-बस लंबाई तक सीमित रखें।
• 6ES7151-1AA00-0AB0 से 6ES7151-1AA05-0AB0 तक के मॉड्यूल के प्रतिस्थापन के लिए प्रोजेक्ट कॉन्फ़िगरेशन को बरकरार रखें और इस सटीक मॉड्यूल के लिए फर्मवेयर फ़ाइल का उपयोग करें।
