सिमेंस 6DD1606-2AC0 सिमाडाइन डी पीटी20जी प्रोसेसर मॉड्यूल

अवलोकन

SIMADYN D • PT20G प्रोसेसर

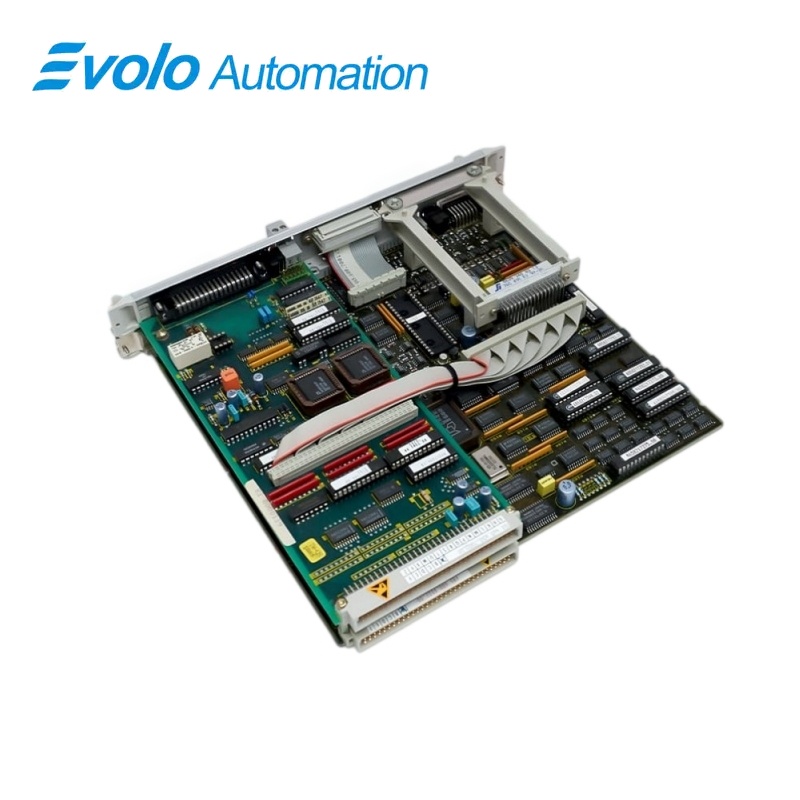

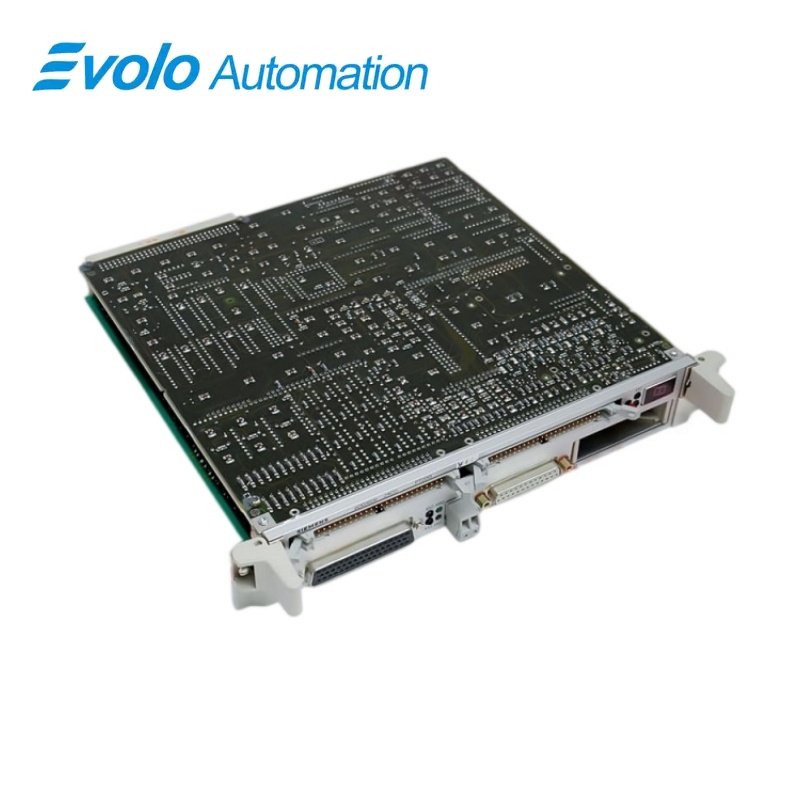

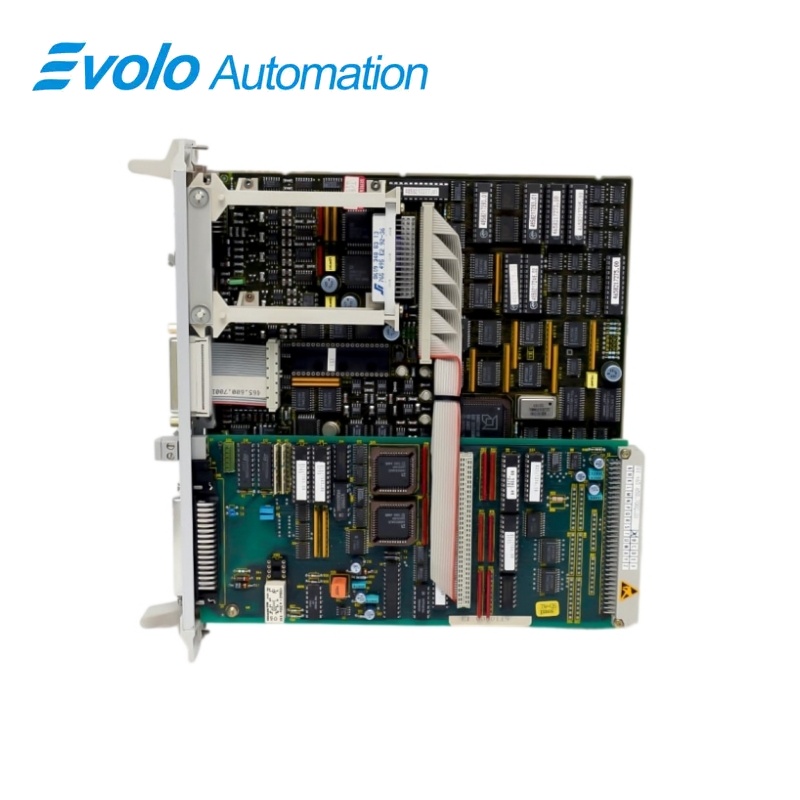

6DD1606-2AC0 SIMADYN D PT20G प्रोसेसर मॉड्यूल

तकनीकी नियंत्रण और SITOR लाइन-कम्यूटेड कनवर्टर अनुप्रयोगों के लिए PT20G प्रोसेसर मॉड्यूल।

एक नज़र में

ब्रांड	Siemens
मॉडल	6DD1606-2AC0
उत्पाद प्रकार	PT20G प्रोसेसर मॉड्यूल
मुख्य कार्य	कनवर्टर गेटिंग के साथ तकनीकी खुले और बंद लूप नियंत्रण
संगत श्रृंखला	SIMADYN D; SITOR कनवर्टर सेट

प्रोसेसर प्लेटफ़ॉर्म

20 मेगाहर्ट्ज़ पर काम करने वाला 16-बिट 80C186 सीपीयू, जिसमें वास्तविक समय का SIMADYN D नियंत्रण है।

एकीकृत I/O

PT20G असेंबली पर एनालॉग, बाइनरी, गति संवेदन और श्रृंखला इंटरफ़ेस।

साइटॉर कनेक्शन

50-पिन कनवर्टर इंटरफ़ेस थाइरिस्टर गेटिंग सिग्नल प्रदान करता है।

उत्पाद अवलोकन

6DD1606-2AC0 यह एक सिमाडाइन डी पीटी20जी प्रोसेसर मॉड्यूल है जो तकनीकी ओपन- और क्लोज़्ड-लूप नियंत्रण, अंकगणितीय और ड्राइव-संबंधित कार्यों के लिए है। यह एक पीटी20 बेसिक बोर्ड को टीजी1 सबमॉड्यूल के साथ जोड़ता है।

मॉड्यूल अपने समर्पित इंटरफ़ेस के माध्यम से लाइन-कम्यूटेटेड साइटॉर कनवर्टर का समर्थन करता है, जबकि एनालॉग, बाइनरी, गति संवेदन और श्रृंखला कनेक्शन स्थापित नियंत्रण अनुप्रयोग की सेवा करते हैं।

आदेश देने पर ध्यान केंद्रित करें: प्रतिस्थापन से पहले मौजूदा सिमाडाइन डी रैक, एमएस4x प्रोग्राम मेमोरी, इंटरफ़ेस व्यवस्था और साइटॉर वायरिंग की पुष्टि करें।

मुख्य कार्य

वास्तविक समय नियंत्रण

80सी186 प्रोसेसर सिमाडाइन डी ऑपरेटिंग सिस्टम को चलाता है और कॉन्फ़िगर किए गए तकनीकी और ड्राइव नियंत्रण कार्यों को संसाधित करता है।

एकीकृत सिग्नल प्रोसेसिंग

सात एनालॉग इनपुट, चार एनालॉग आउटपुट, 24 बाइनरी इनपुट, 16 बाइनरी आउटपुट और दो गति संवेदन इनपुट फ़ील्ड सिग्नल से जुड़ते हैं।

कनवर्टर नियंत्रण और निदान

एक्स8 इंटरफ़ेस साइटॉर गेटिंग सिग्नल प्रदान करता है; फ्रंट-पैनल पर सात-खंड प्रदर्शन मॉड्यूल कोड या दोष कोड को दर्शाता है।

आधिकारिक विशिष्टताएँ

लेख / मॉड्यूल	6DD1606-2AC0 / PT20G
प्रोसेसर	16-बिट 80C186, 20 मेगाहर्ट्ज़
ऑनबोर्ड रैम	64 किलोबाइट, बैटरी-बफर्ड विद्युत आपूर्ति से
प्रोग्राम मेमोरी इंटरफ़ेस	X50 पर MS4x प्लग-इन मॉड्यूल
एनालॉग इनपुट	7 चैनल
एनालॉग इनपुट रेंज	±10 V
एनालॉग इनपुट रिज़ॉल्यूशन	11 बिट्स और चिह्न के साथ
एनालॉग आउटपुट	4 चैनल
एनालॉग आउटपुट रेंज	±10 V
द्विआधारी इनपुट	24 चैनल, 24 वोल्ट डीसी रेटेड
बाइनरी आउटपुट	16 चैनल
बाइनरी आउटपुट रेटेड धारा	प्रत्येक आउटपुट पर 50 मिलीएम्पियर
गति संवेदन इनपुट	2 चैनल, अधिकतम 100 किलोहर्ट्ज़
एन्कोडर आपूर्ति आउटपुट	14 वोल्ट, अधिकतम 100 मिलीएम्पियर
श्रृंखला इंटरफ़ेस	2 (X01: टीटीवाई या आरएस-232; X02: आरएस-485)
SITOR इंटरफ़ेस	50-पिन कनेक्टर X8
साइटर गेटिंग आउटपुट	12 पल्स आउटपुट
संचालन परिवेश तापमान	0 से 55 °C
बोर्ड आयाम	233.4 × 220 मिमी; चौड़ाई 40.28 मिमी
लगभग वजन	1 किग्रा

आधिकारिक स्रोत: सिमेंस सिमैडाइन डी पीटी20जी हार्डवेयर उपयोगकर्ता मैनुअल (संस्करण 04.97) .

अक्सर पूछे जाने वाले प्रश्न

कौन सा प्रणाली 6DD1606-2AC0 का उपयोग करती है?

यह सिमैडाइन डी डिजिटल नियंत्रण प्रणाली के लिए एक पीटी20जी प्रोसेसर मॉड्यूल है।

6DD1606-2AC0 के अंदर कौन सा प्रोसेसिंग हार्डवेयर है?

असेंबली में 20 मेगाहर्ट्ज़ पर काम करने वाला एक 16-बिट 80C186 प्रोसेसर है।

6DD1606-2AC0 कौन सी प्रोग्राम मेमोरी का उपयोग करता है?

यह स्लॉट X50 पर एमएस4x सिमैडाइन डी प्लग-इन प्रोग्राम मेमोरी मॉड्यूल स्वीकार करता है।

क्या 6DD1606-2AC0 एक साइटॉर कनवर्टर को नियंत्रित कर सकता है?

हाँ, पीटी20जी के पास कनवर्टर गेटिंग के लिए एक समर्पित 50-पिन साइटॉर इंटरफ़ेस है।

6DD1606-2AC0 कितने एनालॉग सिग्नल को कनेक्ट कर सकता है?

मॉड्यूल सात एनालॉग इनपुट और चार एनालॉग आउटपुट प्रदान करता है।

6DD1606-2AC0 पर कौन-कौन से श्रेणीबद्ध कनेक्शन उपलब्ध हैं?

मॉड्यूल दो श्रेणीबद्ध इंटरफ़ेस प्रदान करता है, जिनमें X01 को TTY या RS-232 के लिए और X02 को RS-485 के लिए कॉन्फ़िगर किया गया है।

6DD1606-2AC0 को बदलने से पहले क्या जाँचा जाना चाहिए?

मौजूदा स्थापना के अनुसार SIMADYN D रैक, प्रोग्राम मेमोरी, इंटरफ़ेस मॉड्यूल, बाहरी वायरिंग और SITOR कनेक्शन की जाँच करें।

संगतता एवं ऑर्डरिंग नोट्स

6DD1606-2AC0 का ऑर्डर देने से पहले: PT20G असेंबली और प्रोग्राम कॉन्फ़िगरेशन को स्थापित SIMADYN D रैक और जुड़े हुए SITOR उपकरणों के साथ मिलाएँ।

प्रतिस्थापन जाँच सूची

• सटीक PT20G ऑर्डर संख्या और मौजूदा रैक स्लॉट व्यवस्था की पुष्टि करें।
• अनुमोदित MS4x प्रोग्राम मेमोरी और एप्लिकेशन कॉन्फ़िगरेशन को स्थानांतरित करें या मिलाएँ।
• X01/X02 श्रेणीबद्ध वायरिंग, एनालॉग और बाइनरी I/O, और गति संवेदन कनेक्शन की पुष्टि करें।
• बोर्ड लगाने से पहले रैक को डी-एनर्जाइज़ करें, फिर X8 SITOR कनेक्शन और निदान की जाँच करें।
