अवलोकन
मूल स्थान: |
अमेरिका |
ब्रांड का नाम: |
जीई |
मॉडल नंबर: |
IS200EPDMG1A |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
त्वरित विवरण
|
PART NUMBER: |
IS200EPDMG1A |
|
निर्माता: |
जनरल इलेक्ट्रिक |
|
श्रृंखला: |
EX2100 |
|
उत्पाद प्रकार: |
शक्ति वितरण बोर्ड |
|
रिले चैनलों की संख्या: |
12 |
|
बिजली आपूर्ति वोल्टेजः |
28 V dc |
|
प्रौद्योगिकी: |
सरफेस माउंट |
|
संचालन तापमान: |
-35 से +65°C |
|
आकार: |
11 इंच x 8.5 इंच x 2 इंच |
|
भार: |
0.8 किलोग्राम |
|
मूल देश: |
संयुक्त राज्य अमेरिका |
|
कार्यात्मक विवरण: |
जीई EX2100 टरबाइन नियंत्रण प्रणालियों के लिए एक्साइटर शक्ति वितरण मॉड्यूल |
|
अनुप्रयोग: |
नियंत्रण, इनपुट/आउटपुट (I/O) और सुरक्षा बोर्ड्स के लिए शक्ति प्रदान करता है |
|
लगाना: |
IS200EPBP एक्साइटर पावर बैकप्लेन (EPBP) का पार्श्व |
|
डीसी इनपुट: |
स्टेशन बैटरी से 125 वोल्ट डीसी |
|
AC इनपुट: |
बैकअप के लिए एक या दो 120 वोल्ट एसी इनपुट |
|
पावर इनपुट कनेक्शन: |
बोर्ड-माउंटेड टर्मिनल ब्लॉक (TB1) |
|
एसी से डीसी रूपांतरण: |
बाहरी एसी से डीसी कनवर्टर (DACA) |
|
डीसी वोल्टेज: |
P125V और R125V, केंद्र-ग्राउंडेड, +62.5 वोल्ट / -62.5 वोल्ट |
विवरण

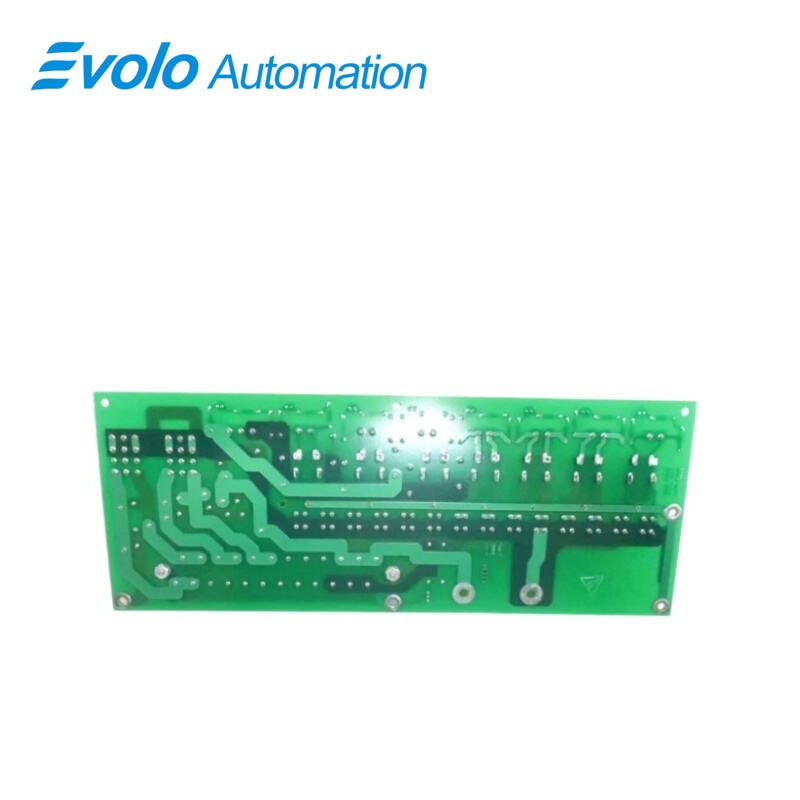

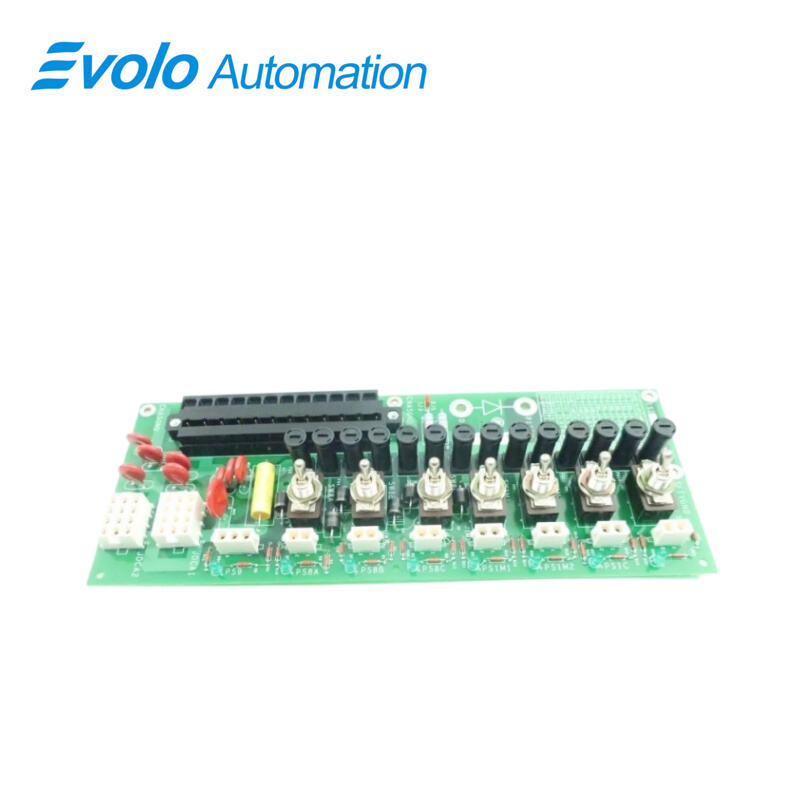

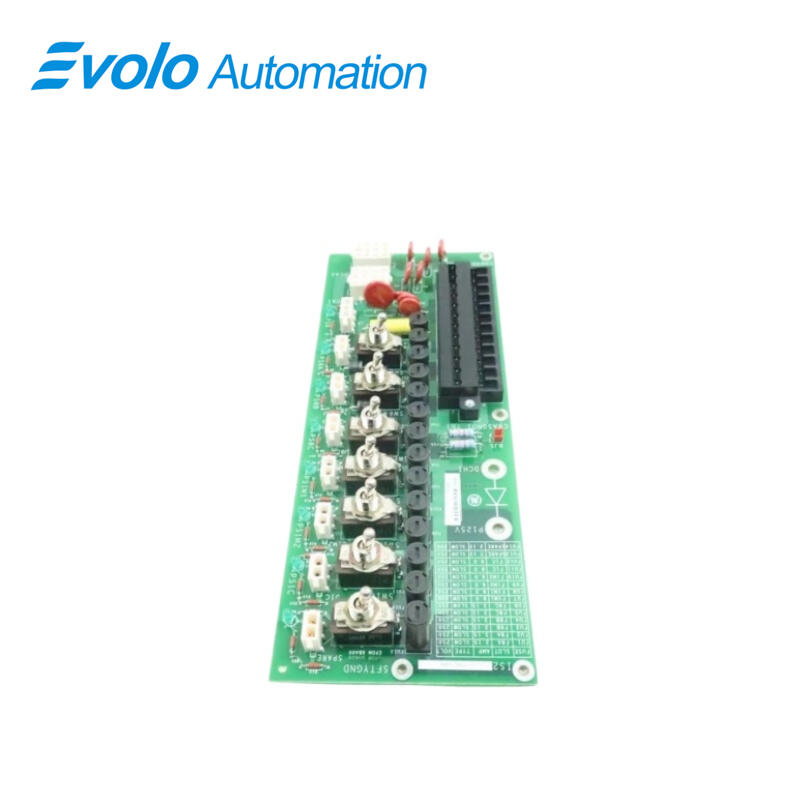

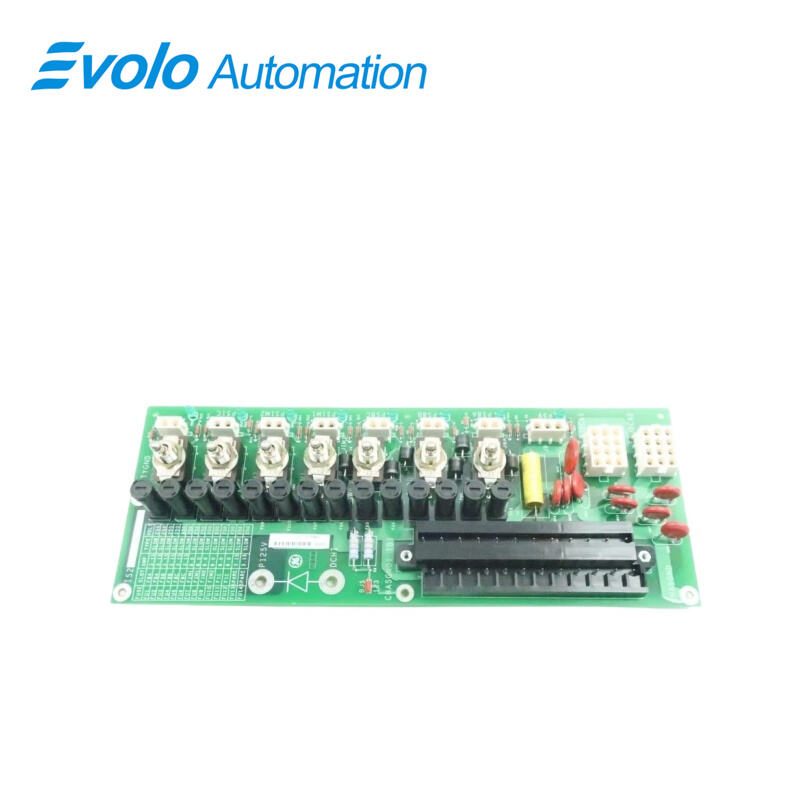

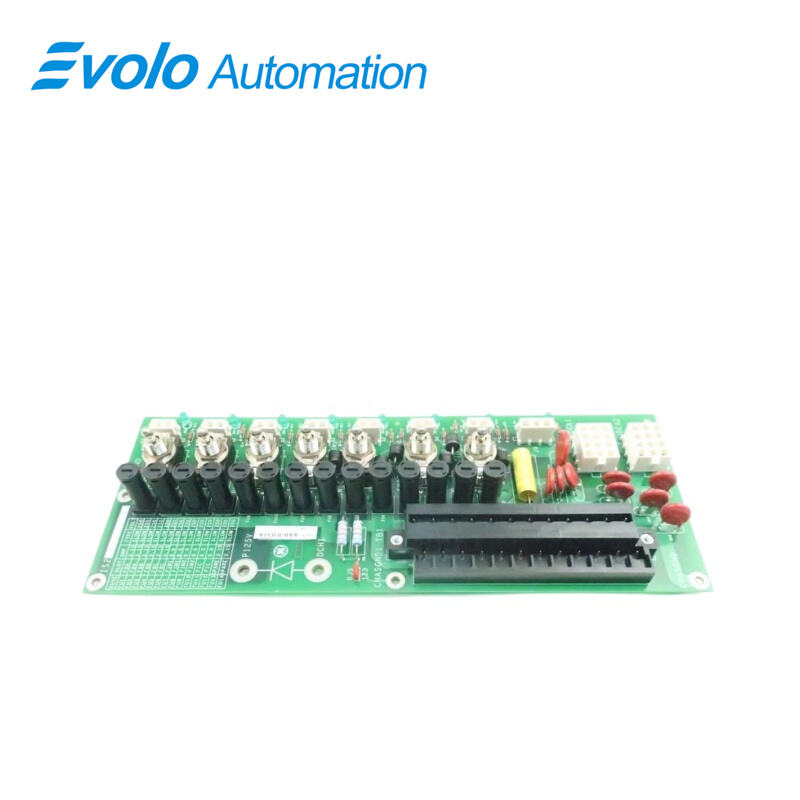

IS200EPDMG1A एक एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल है जिसे जनरल इलेक्ट्रिक द्वारा EX2100 श्रृंखला के हिस्से के रूप में जीई एक्साइटेशन टरबाइन नियंत्रण प्रणालियों में उपयोग के लिए निर्मित और डिज़ाइन किया गया है। IS200EPDM एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल (EPDM) का उपयोग EX2100 एक्साइटेशन नियंत्रण में एक्साइटर के नियंत्रण, इनपुट/आउटपुट (I/O) और सुरक्षा बोर्ड्स को शक्ति प्रदान करने के लिए किया जाता है। यह IS200EPBP एक्साइटर पावर बैकप्लेन (EPBP) के पार्श्व पर स्थापित किया जाता है, जो स्टेशन बैटरी से 125 V dc शक्ति प्राप्त करता है तथा बैकअप के लिए एक या दो 120 V ac शक्ति इनपुट स्वीकार करता है। सभी शक्ति आपूर्ति इनपुट बोर्ड-माउंटेड टर्मिनल ब्लॉक (TB1) के माध्यम से प्राप्त किए जाते हैं और फ़िल्टर किए जाते हैं। प्रत्येक ac आपूर्ति को बाहरी ac से dc कनवर्टर (DACA) में 125 V dc में रेक्टिफाई किया जाता है। परिणामस्वरूप प्राप्त दो या तीन dc वोल्टेज को बाहरी डायोड के माध्यम से डायोड कपल्ड किया जाता है ताकि dc स्रोत शक्ति आपूर्ति (P125V और R125V) बनाई जा सके। ये वोल्टेज केंद्र-ग्राउंडेड हैं तथा सामान्यतः ग्राउंड के सापेक्ष +62.5 V और –62.5 V होते हैं। मॉड्यूल को चैसिस-ग्राउंडेड और सुरक्षा-ग्राउंडेड किया गया है, जो बोर्ड माउंटिंग छिद्रों में से चार के माध्यम से किया जाता है। दो 12-पिन कनेक्टर (DACA1 और JDACA2) टर्मिनल ब्लॉक (AC1 और AC2) से ac शक्ति स्रोतों को बाहरी DACA#1 और DACA#2 से जोड़ते हैं तथा DACA आउटपुट को 125 V dc लाइनों (P125 और R125) पर वापस भेजते हैं। प्रत्येक एक्साइटर बोर्ड के लिए व्यक्तिगत शक्ति आपूर्ति आउटपुट फ्यूज़ित हैं, उन पर ऑन/ऑफ टॉगल स्विच है (EXB बोर्ड को छोड़कर), तथा शक्ति उपलब्धता को दर्शाने के लिए हरा LED संकेतक है। ये आउटपुट तीन IS200EGPA एक्साइटर गेट पल्स एम्पलीफायर बोर्ड्स (EGPA), IS200EXTB एक्साइटर टर्मिनल बोर्ड (EXTB) तथा तीन नियंत्रकों के लिए कार्य करने वाले तीन IS200EPSM एक्साइटर पावर सप्लाई मॉड्यूल्स (EPSM) को शक्ति प्रदान करते हैं। प्रत्येक आउटपुट के लिए अलग कनेक्टर प्रदान किया गया है तथा ये EPBP पर वितरण के लिए वायर किए गए हैं।
विशेषताएँ
शक्ति वितरण: यह मॉड्यूल टरबाइन नियंत्रण प्रणाली के विभिन्न घटकों को शक्ति का कुशलतापूर्ण वितरण करता है, जिससे विश्वसनीय संचालन सुनिश्चित होता है।
वोल्टेज नियमन: यह महत्वपूर्ण घटकों को आपूर्ति की जाने वाली वोल्टेज का नियमन करता है, जिससे स्थिर विद्युत पैरामीटर बने रहते हैं और संवेदनशील उपकरणों को क्षति पहुँचाने वाले उतार-चढ़ाव को रोका जा सकता है।
दोष का पता लगाना: इस मॉड्यूल में शक्ति वितरण प्रणाली में दोष या असामान्यताओं का पता लगाने के लिए सेंसर और नैदानिक क्षमताएँ लगी हुई हैं, जिससे समय पर हस्तक्षेप और रखरखाव संभव होता है।
अधिभार सुरक्षा: इसमें अधिभार या शॉर्ट सर्किट से सुरक्षा के लिए तंत्र शामिल हैं, जो इस मॉड्यूल के साथ-साथ जुड़े हुए उपकरणों को क्षति से बचाते हैं।
दूरस्थ निगरानी: कई एक्साइटर शक्ति वितरण मॉड्यूल दूरस्थ निगरानी की क्षमता प्रदान करते हैं, जिससे ऑपरेटर केंद्रीकृत नियंत्रण कक्ष से शक्ति वितरण की स्थिति और प्रदर्शन की निगरानी कर सकते हैं।
मॉड्यूलरता: मॉड्यूल को अक्सर मॉड्यूलर घटकों के साथ डिज़ाइन किया जाता है, जिससे टरबाइन नियंत्रण प्रणाली की आवश्यकताओं के अनुसार स्थापना, रखरखाव और स्केलेबिलिटी को आसान बनाया जा सकता है
विशिष्टताएँ
|
ग्राउंडिंग: |
शासी-ग्राउंडेड और बोर्ड माउंटिंग होल के माध्यम से सुरक्षा-ग्राउंडेड |
|
कनेक्टर्स: |
दो 12-पिन कनेक्टर (DACA1 और JDACA2) |
|
आउटपुट विशेषताएँ: |
फ्यूज़ वाले आउटपुट, ऑन/ऑफ टॉगल स्विच (EXTB को छोड़कर), हरा LED संकेतक |
|
आपूर्ति किए गए आउटपुट: |
अधिकतम तीन IS200EGPA बोर्ड, एक IS200EXTB बोर्ड, तीन IS200EPSM मॉड्यूल |
|
बिजली का वितरण: |
टरबाइन नियंत्रण प्रणाली के घटकों को शक्ति वितरित करता है |
|
वोल्टेज नियमन: |
स्थिर वोल्टेज बनाए रखता है |
|
दोष का पता लगाना: |
दोषों या असामान्यताओं का पता लगाता है |
|
अधिकाधिक भार सुरक्षा: |
अतिभार और लघु-परिपथन के खिलाफ सुरक्षा प्रदान करता है |
|
दूरस्थ निगरानी: |
केंद्रीकृत निगरानी क्षमता |
|
प्रतियोगिता: |
सरल स्थापना और रखरखाव के लिए मॉड्यूलर घटक |
अक्सर पूछे जाने वाले प्रश्न
IS200EPDMG1A एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल क्या है?
एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल एक टरबाइन नियंत्रण प्रणाली के भीतर एक घटक है, जो विभिन्न घटकों को शक्ति के कुशल वितरण के लिए उत्तरदायी है, जिससे उचित संचालन और सुरक्षा सुनिश्चित होती है।
IS200EPDMG1A एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल टरबाइन नियंत्रण प्रणाली में क्या भूमिका निभाता है?
यह मॉड्यूल वोल्टेज का नियमन करता है, दोषों का पता लगाता है, अतिभार सुरक्षा प्रदान करता है, और टरबाइन नियंत्रण प्रणाली के विभिन्न भागों को शक्ति के वितरण को सुविधाजनक बनाता है।
IS200EPDMG1A एक्साइटर पावर डिस्ट्रीब्यूशन मॉड्यूल में वोल्टेज नियमन क्यों महत्वपूर्ण है?
वोल्टेज नियमन सुनिश्चित करता है कि विद्युत घटकों को वोल्टेज की स्थिर और सुसंगत आपूर्ति प्राप्त हो, जिससे वोल्टेज उतार-चढ़ाव के कारण होने वाले क्षति से बचाव हो तथा विश्वसनीय संचालन सुनिश्चित हो।
