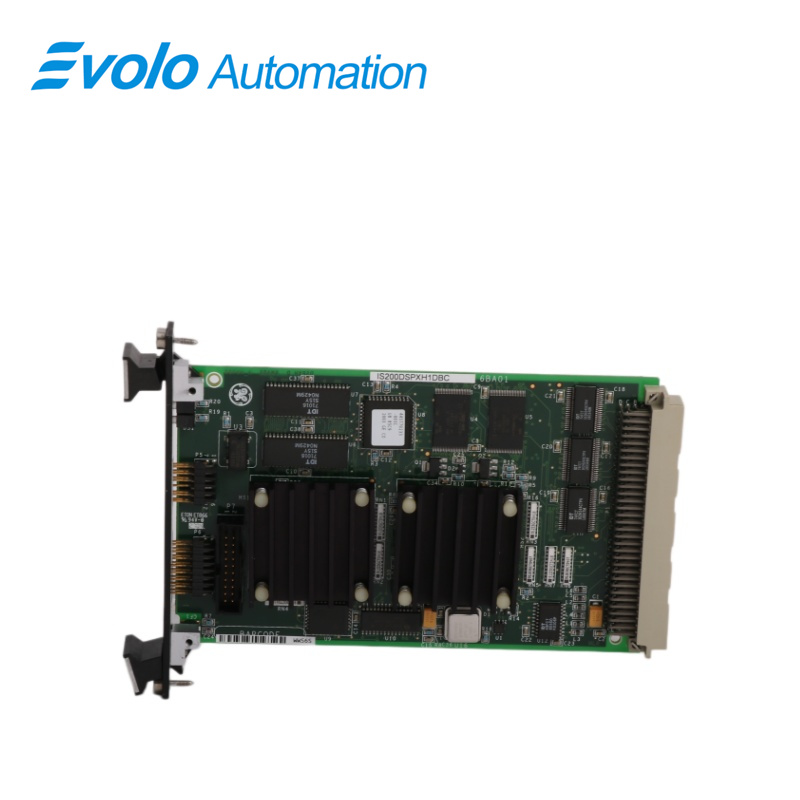

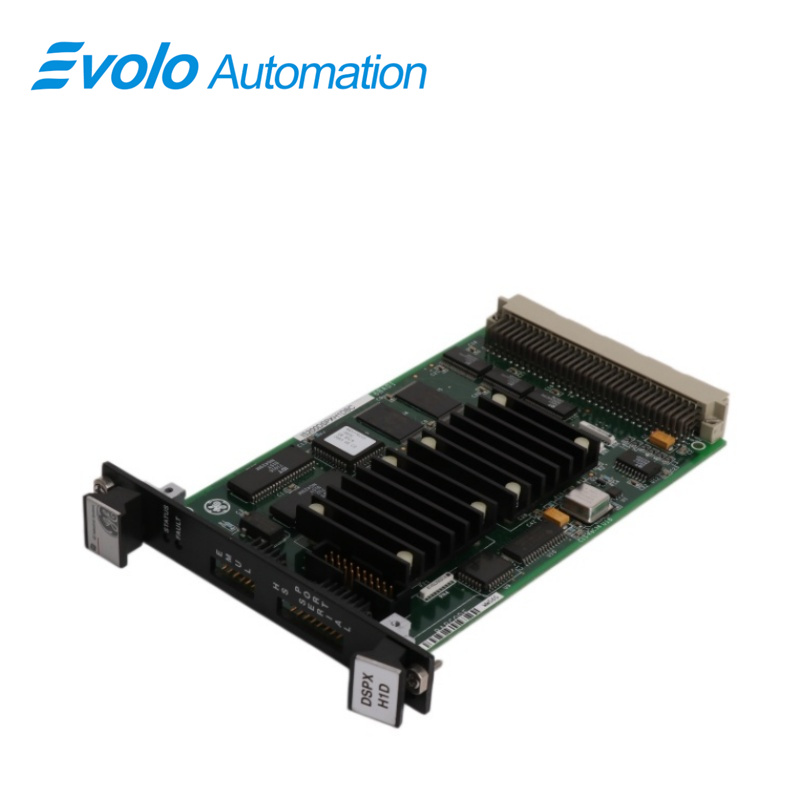

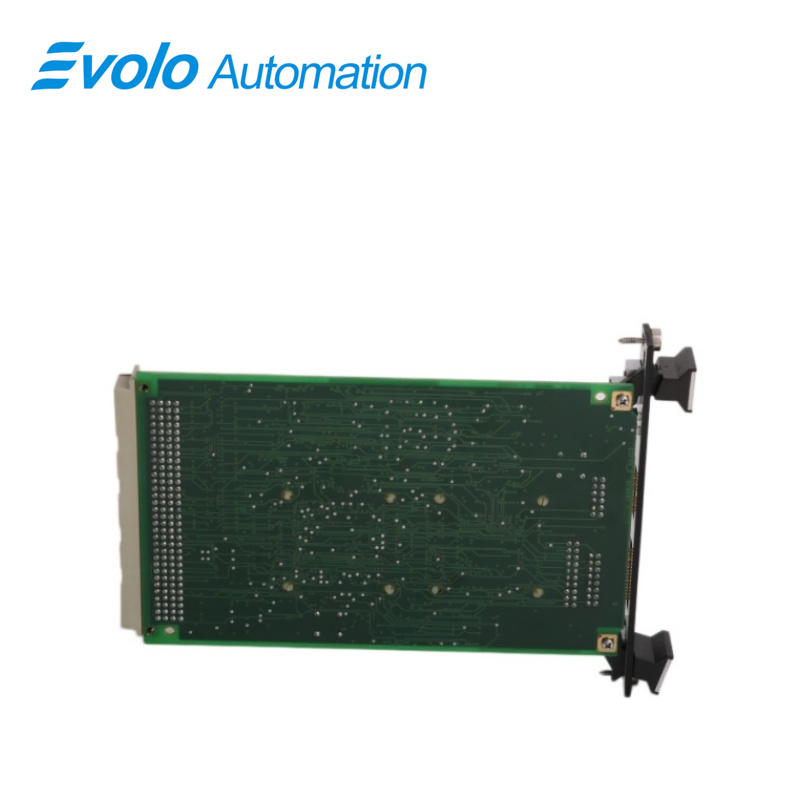

IS200DSPXH1D IS200DSPXH1DBC डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200DSPXH1D IS200DSPXH1DBC
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200DSPXH1D IS200DSPXH1DBC जीई द्वारा विकसित एक डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड है। यह EX2100 नियंत्रण प्रणाली का एक हिस्सा है। डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड (DSPX) इनोवेशन सीरीज़ ड्राइव्स और EX2100 एक्साइटेशन नियंत्रण प्रणाली के भीतर विभिन्न महत्वपूर्ण कार्यों के लिए केंद्रीय नियंत्रण इकाई के रूप में कार्य करता है। इसके प्राथमिक दायित्वों में ब्रिज और मोटर दोनों के लिए नियामक और गेटिंग कार्यों का निरीक्षण करना तथा एक्साइटेशन नियंत्रण के लिए जनरेटर फील्ड नियंत्रण कार्यों का प्रबंधन करना शामिल है।

अनुप्रयोग

विद्युत उद्योग: बड़े जनरेटर सेटों में उपयोग किया जाता है

धातुकर्म उद्योग: मोटर ड्राइव प्रणालियों में उपयोग किया जाता है

मैरीन उद्योग: प्रोपल्शन मोटर नियंत्रण में उपयोग किया जाता है

अन्य उद्योग जिन्हें सिंक्रोनस जनरेटर की आवश्यकता होती है

विशेषताएँ

1 बोर्ड में उन्नत लॉजिक, प्रोसेसिंग क्षमताएँ और इंटरफ़ेस कार्य शामिल हैं जो सुचारू प्रणाली संचालन के लिए आवश्यक हैं। ये कार्य उच्च-प्रदर्शन डिजिटल सिग्नल प्रोसेसर्स (DSPs), मानक मेमोरी घटकों और एक एप्लिकेशन-विशिष्ट इंटीग्रेटेड सर्किट (ASIC) के एकीकरण के माध्यम से संभव होते हैं, जो कस्टम लॉजिक कार्यों को करने के लिए विशेष रूप से डिज़ाइन किए गए हैं।

2 ब्रिज और मोटर नियमन: ब्रिज और मोटर के नियमन का समन्वयन करता है, जिससे उनके संचालन पर सटीक नियंत्रण सुनिश्चित होता है। इसमें इष्टतम प्रदर्शन और स्थायित्व बनाए रखने के लिए वोल्टेज और धारा स्तरों का प्रबंधन शामिल है।

3 गेटिंग कार्य: गेटिंग कार्यों को भी संभाला जाता है, जिससे विद्युत ऊर्जा के प्रवाह को नियंत्रित करने के लिए शक्ति अर्धचालक उपकरणों के सटीक स्विचिंग की सुविधा प्रदान की जाती है।

4 EX2100 उत्तेजना नियंत्रण: ड्राइव प्रणालियों में अपनी भूमिका के अतिरिक्त, यह बोर्ड EX2100 उत्तेजना नियंत्रण प्रणाली के लिए जनरेटर क्षेत्र के कार्यों को नियंत्रित करने में एक महत्वपूर्ण भूमिका निभाता है। इसमें जनरेटर क्षेत्र की उत्तेजना का नियमन करना शामिल है, ताकि वांछित आउटपुट विशेषताओं को बनाए रखा जा सके।

5 हार्डवेयर घटक: बोर्ड में अत्याधुनिक हार्डवेयर घटक स्थापित हैं, जिनमें उच्च-प्रदर्शन DSP, डेटा भंडारण और पुनर्प्राप्ति के लिए मानक स्मृति घटक, और नियंत्रण प्रणाली की विशिष्ट आवश्यकताओं के अनुरूप विशेषीकृत तार्किक कार्यों को कार्यान्वित करने के लिए डिज़ाइन किया गया ASIC शामिल है।

हार्डवेयर विशेषताएं

डिजिटल सिग्नल प्रोसेसर (डीएसपी)

1. प्रोसेसिंग शक्ति: डीएसपी 60 मेगाहर्ट्ज़ की क्लॉक गति पर काम करता है, जो जटिल नियंत्रण एल्गोरिदम को निष्पादित करने और महत्वपूर्ण सिस्टम कार्यों को प्रभावी ढंग से प्रबंधित करने के लिए पर्याप्त प्रोसेसिंग शक्ति प्रदान करता है।

2. इंटरप्ट हैंडलिंग: सामान्य संचालन के दौरान चार बाहरी इंटरप्ट उपलब्ध हैं, जो डीएसपी की प्रतिक्रियाशीलता को बढ़ाते हैं और इसे महत्वपूर्ण घटनाओं को तुरंत संभालने की अनुमति देते हैं। इन इंटरप्ट्स में स्टैक ओवरफ्लो (INT0), इनर लूप लोड पल्स (INT1) और दो कॉन्फ़िगर करने योग्य इनपुट्स (INT2, INT3) शामिल हैं।

मेमोरी आर्किटेक्चर

1. फ्लैश मेमोरी: डीएसपी बूट इमेज, कोड निष्पादन और कॉन्फ़िगर करने योग्य आइटम स्टोरेज के लिए समर्पित फ्लैश मेमोरी आवंटित की गई है। इसके अतिरिक्त, सिस्टम इतिहास के रिकॉर्ड्स को फ्लैश मेमोरी में संग्रहीत किया जाता है, जिससे आवश्यक डेटा धारण और सिस्टम अखंडता सुनिश्चित होती है।

2. रैम: डीएसपीएक्स बोर्ड में गतिशील डेटा स्टोरेज और कोड निष्पादन के लिए रैम है, जो गणनात्मक कार्यों और रनटाइम डेटा संशोधन के लिए अस्थायी स्टोरेज स्थान प्रदान करता है।

3. एनवीआरएएम: अस्थायी नॉनवोलेटाइल रैम (NVRAM) का उपयोग स्थायी डेटा भंडारण के लिए किया जाता है, जिससे महत्वपूर्ण सिस्टम पैरामीटर्स और कॉन्फ़िगरेशन सेटिंग्स को बिजली आपूर्ति बाधित होने या सिस्टम पुनः आरंभ होने की स्थिति में भी संरक्षित रखा जा सके।

4. केवल-जोड़ स्मृति: बोर्ड संशोधन पहचान के उद्देश्य के लिए विशिष्ट केवल-जोड़ स्मृति को आवंटित किया गया है, जिससे रखरखाव और संगतता के उद्देश्यों के लिए बोर्ड के हार्डवेयर संशोधन की आसानी से पहचान की जा सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200DSPXH1D IS200DSPXH1DBC क्या है?
उत्तर: यह GE द्वारा EX2100 श्रृंखला के अंतर्गत विकसित एक डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड है।

प्रश्न: IS200DSPXH1D IS200DSPXH1DBC पर P1 कनेक्टर के क्या कार्य हैं?
उत्तर: P1 कनेक्टर मेमोरी-मैप्ड प्रोसेस बस एड्रेस स्पेस प्रदान करता है, जिसमें चार चिप सिलेक्ट सिग्नल शामिल हैं; यह ब्रिज और ग्राहक I/O के साथ इंटरफ़ेस का समर्थन करता है; तथा एक प्रोग्रामर बोर्ड और कॉन्फ़िगरेशन टूल के लिए मानक UART श्रृंखला इंटरफ़ेस के लिए व्यक्तिगत नियंत्रण प्रदान करता है।

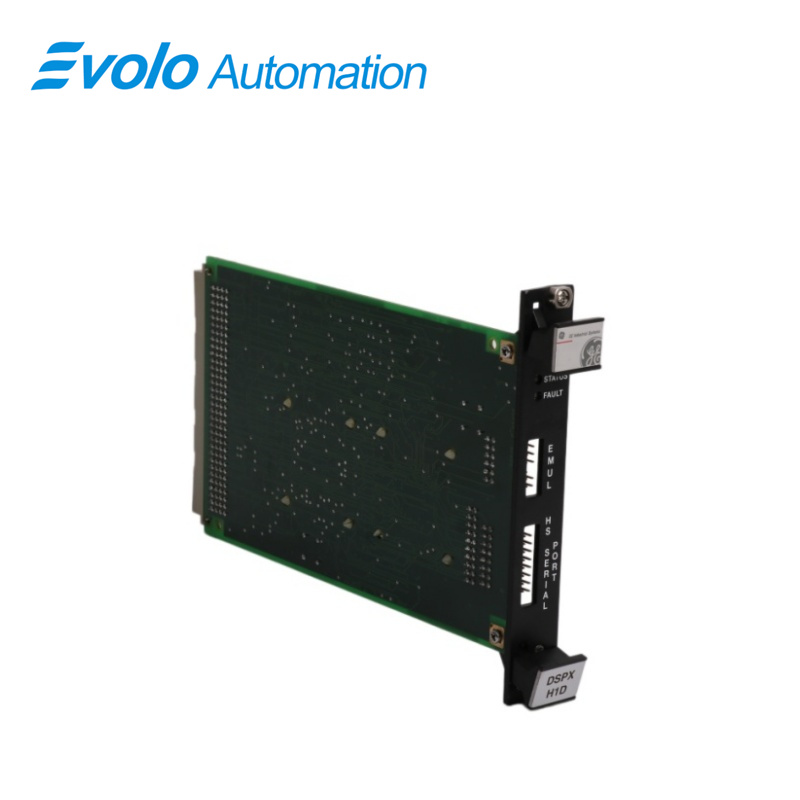

प्रश्न: IS200DSPXH1D IS200DSPXH1DBC पर P5 एमुलेटर पोर्ट का उद्देश्य क्या है?
A: P5 इमुलेटर पोर्ट, जो फ्रंट पैनल पर स्थित है, TI इमुलेटर पोर्ट के साथ इंटरफ़ेस करता है ताकि इमुलेशन और फ्लैश प्रोग्रामिंग का समर्थन किया जा सके। यह इमुलेशन गतिविधियों के लिए JTAG के समान एक स्कैन इंटरफ़ेस प्रदान करता है तथा फ्लैश मेमोरी प्रोग्रामिंग के लिए कुशलता प्रदान करता है।

प्रश्न: P1 कनेक्टर IS200DSPXH1D IS200DSPXH1DBC की सिस्टम कार्यक्षमता में कैसे योगदान करता है?
उत्तर: P1 कनेक्टर बाहरी उपकरणों और विस्तार मॉड्यूलों के सुचारू एकीकरण को सक्षम करता है, जिससे सिस्टम की लचीलापन और स्केलेबिलिटी में वृद्धि होती है। यह UART श्रृंखला, ISBus श्रृंखला और चिप सिलेक्ट सिग्नल जैसे कई इंटरफ़ेस प्रदान करता है, जो विविध अनुप्रयोगों के लिए कुशल संचार और नियंत्रण का समर्थन करते हैं।

प्रश्न: क्या P5 इमुलेटर पोर्ट का उपयोग IS200DSPXH1D IS200DSPXH1DBC के फर्मवेयर विकास और डिबगिंग के लिए किया जा सकता है?
उत्तर: हाँ, P5 इमुलेटर पोर्ट फर्मवेयर विकास और डिबगिंग का समर्थन करता है। TI इमुलेटर पोर्ट के साथ इसका इंटरफ़ेस डेवलपर्स को फर्मवेयर को इमुलेट, परीक्षण और डिबग करने की अनुमति देता है, और यह फर्मवेयर अपडेट के लिए फ्लैश प्रोग्रामिंग को भी सुविधाजनक बनाता है।
