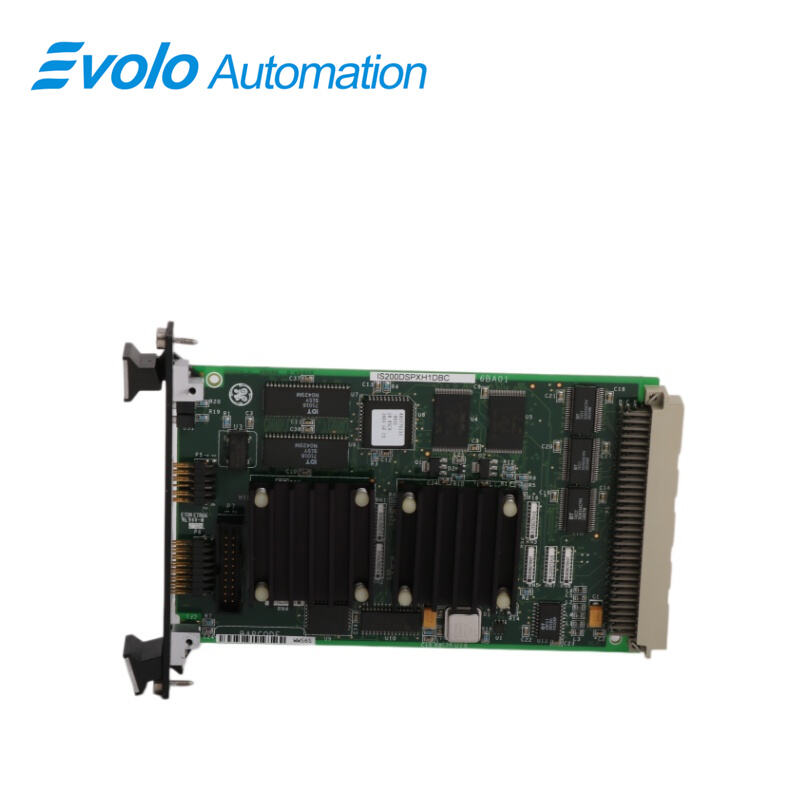

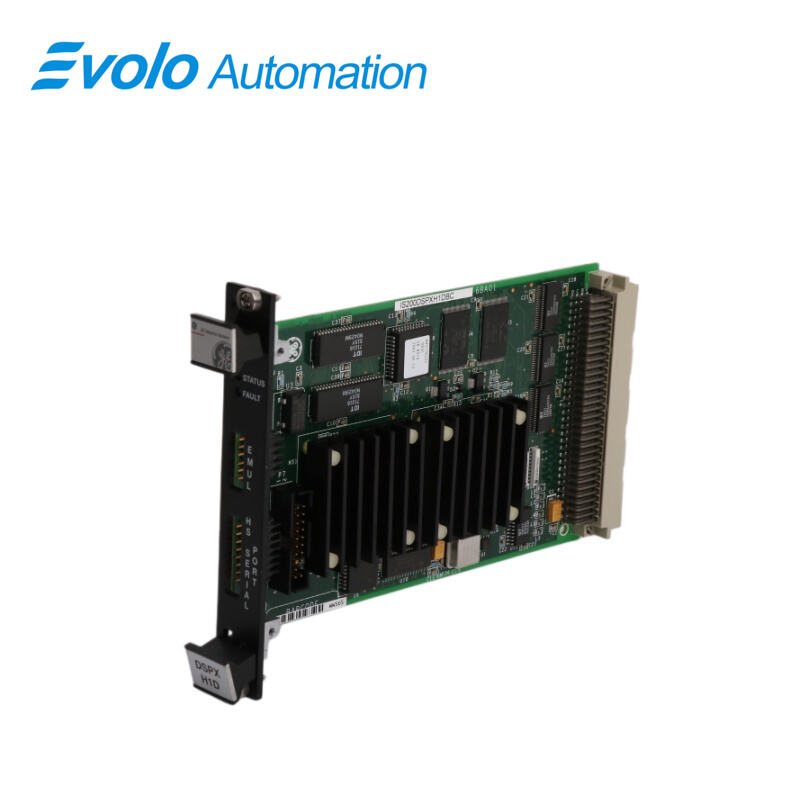

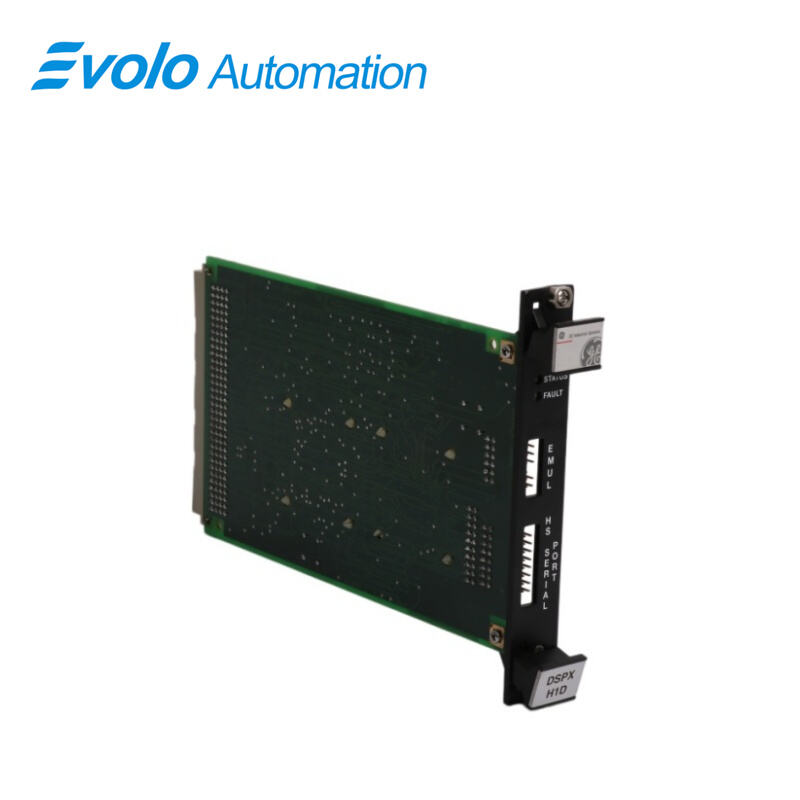

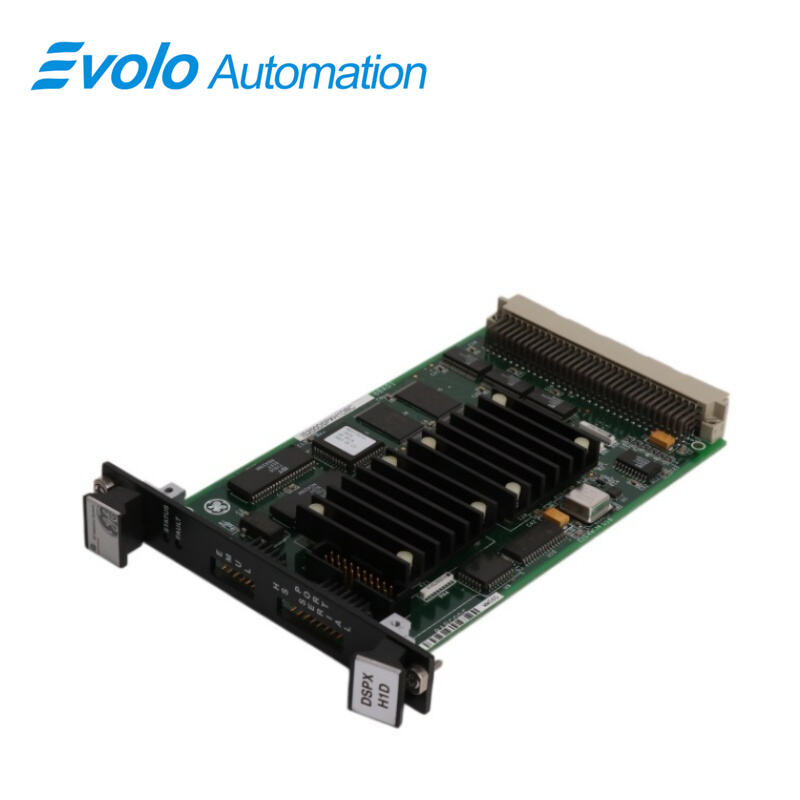

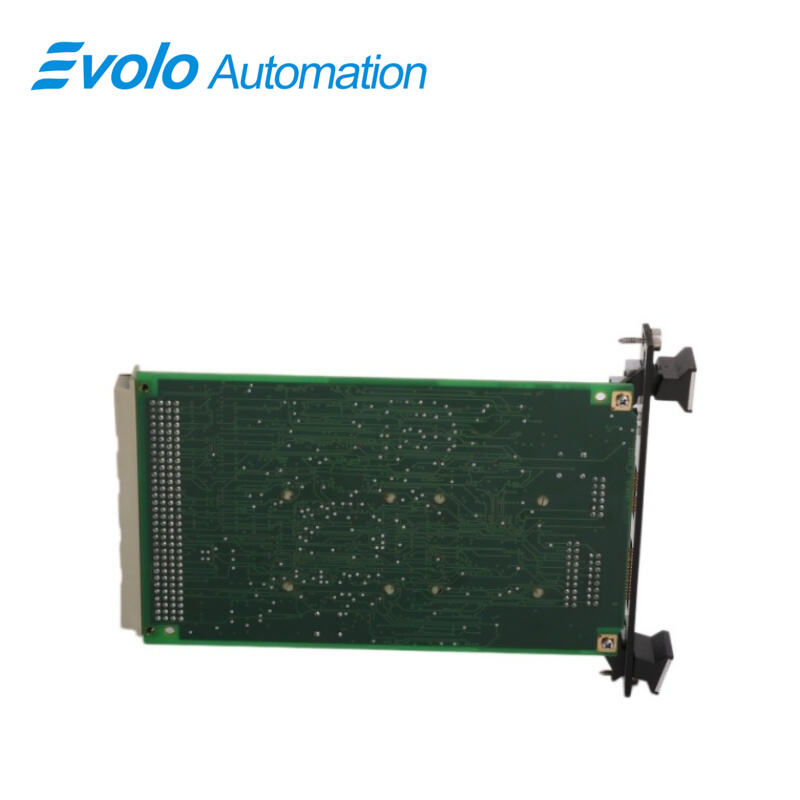

Řídicí deska číslicového signálového procesoru IS200DSPXH1D a IS200DSPXH1DBC

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200DSPXH1D IS200DSPXH1DBC
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

IS200DSPXH1D IS200DSPXH1DBC je řídicí deska číslicového signálového procesoru vyvinutá společností GE. Je součástí řídicího systému EX2100. Řídicí deska číslicového signálového procesoru (DSPX) slouží jako centrální řídicí jednotka pro různé zásadní funkce v pohonech řady Innovation a v řídicím systému buzení EX2100. Mezi její hlavní povinnosti patří dozor nad funkcemi regulace a řízení spínání pro můstek i motor a správa funkcí řízení pole generátoru v rámci řídicího systému buzení.

Použití

Energetický průmysl: Použití u velkých generátorových soustrojí

Metalurgický průmysl: Použití v pohonných systémech motorů

Námořní průmysl: použití v řízení pohonného motoru

Jiné průmyslové odvětví vyžadující synchronní generátory

Vlastnosti

1 Deska je vybavena pokročilou logikou, zpracovatelskými schopnostmi a rozhranovými funkcemi nezbytnými pro bezproblémový provoz systému. Tyto funkce jsou umožněny integrací výkonných číslicových signálových procesorů (DSP), standardních paměťových komponent a aplikačně specifického integrovaného obvodu (ASIC), který je navržen tak, aby plnil vlastní logické funkce.

2 Regulace mostu a motoru: Koordinuje regulaci mostu a motoru, aby zajistila přesnou kontrolu jejich provozu. To zahrnuje řízení úrovní napětí a proudu za účelem udržení optimálního výkonu a stability.

3 Funkce spínání (gating): Také zajišťuje funkce spínání (gating), které umožňují přesné přepínání výkonových polovodičových prvků pro řízení toku elektrické energie v rámci systému.

4 EX2100 Řízení buzení: Kromě své role v pohonných systémech deska hraje klíčovou roli při řízení funkcí buzení generátoru v systému EX2100 Řízení buzení. To zahrnuje regulaci buzení pole generátoru za účelem udržení požadovaných výstupních charakteristik.

5 Hardwarové komponenty: Deska je vybavena nejmodernějšími hardwarovými komponenty, včetně výkonného digitálního signálového procesoru (DSP), standardních paměťových komponent pro ukládání a načítání dat a aplikačně specifického integrovaného obvodu (ASIC), navrženého pro provádění specializovaných logických funkcí přizpůsobených konkrétním požadavkům řídícího systému.

Hardwarové funkce

Číslicový signálový procesor (DSP)

1. Výkon zpracování: DSP pracuje na hodinovém kmitočtu 60 MHz, což poskytuje dostatečný výkon pro provádění složitých řídicích algoritmů a efektivní správu kritických systémových funkcí.

2. Zpracování přerušení: Během normálního provozu jsou k dispozici čtyři externí přerušení, která zvyšují reaktivitu DSP a umožňují mu okamžitě reagovat na důležité události. Mezi tato přerušení patří přeplnění zásobníku (INT0), impulz zatížení vnitřní smyčky (INT1) a dva konfigurovatelné vstupy (INT2, INT3).

Architektura paměti

1. Paměť FLASH: Pro ukládání zaváděcích obrazů DSP, spouštění kódu a ukládání konfigurovatelných položek je vyhrazena vyhrazená paměť FLASH. Kromě toho jsou do paměti FLASH ukládány záznamy historie systému, čímž se zajišťuje trvalé uchování klíčových dat a integrita systému.

2. Paměť RAM: Deska DSPX obsahuje paměť RAM pro dynamické ukládání dat a spouštění kódu, která poskytuje dočasné úložné místo pro výpočetní úkoly a manipulaci s daty za běhu.

3. NVRAM: Neprůsvitná RAM (NVRAM) se používá pro trvalé ukládání dat, což umožňuje uchovat kritické systémové parametry a nastavení konfigurace i v případě výpadku napájení nebo restartu systému.

4. Paměť pouze pro přidávání: Specializovaná paměť pouze pro přidávání je vyhrazena pro identifikaci revize desky, což umožňuje snadnou identifikaci hardwarové revize desky za účelem údržby a zajištění kompatibility.

Nejčastější dotazy

Otázka: Co je IS200DSPXH1D IS200DSPXH1DBC?
Odpověď: Jedná se o řídicí desku číslicového signálového procesoru (DSP) vyvinutou společností GE v rámci řady EX2100.

Otázka: Jaké funkce plní konektor P1 na desce IS200DSPXH1D IS200DSPXH1DBC?
Odpověď: Konektor P1 poskytuje adresní prostor procesní sběrnice s mapováním do paměti se čtyřmi signály výběru čipu, podporuje rozhraní ke mostu a zákaznickým vstupně-výstupním zařízením a nabízí samostatné řízení standardního sériového rozhraní UART pro programovací desku a nástroj pro konfiguraci.

Otázka: Jaký je účel emulátorového portu P5 na desce IS200DSPXH1D IS200DSPXH1DBC?
A: Emulátorový port P5, umístěný na předním panelu, komunikuje s emulátorovým portem TI a podporuje emulaci a programování paměti FLASH. Poskytuje rozhraní pro skenování podobné JTAG pro emulační činnosti a efektivní programování paměti FLASH.

Q: Jak přispívá konektor P1 k funkčnosti systému IS200DSPXH1D IS200DSPXH1DBC?
A: Konektor P1 umožňuje bezproblémovou integraci externích zařízení a rozšiřujících modulů, čímž zvyšuje flexibilitu a škálovatelnost systému. Poskytuje několik rozhraní, jako jsou sériové rozhraní UART, sériové rozhraní ISBus a signály výběru čipu (chip select), která podporují efektivní komunikaci a řízení pro různorodé aplikace.

Q: Lze emulátorový port P5 použít pro vývoj a ladění firmwaru pro IS200DSPXH1D IS200DSPXH1DBC?
A: Ano, emulátorový port P5 podporuje vývoj a ladění firmwaru. Jeho rozhraní k emulátorovému portu TI umožňuje vývojářům efektivně emulovat, testovat a ladit firmware a také usnadňuje programování paměti FLASH pro aktualizace firmwaru.
