DS3800HVDB1K1G माइक्रोप्रोसेसर बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS3800HVDB1K1G
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

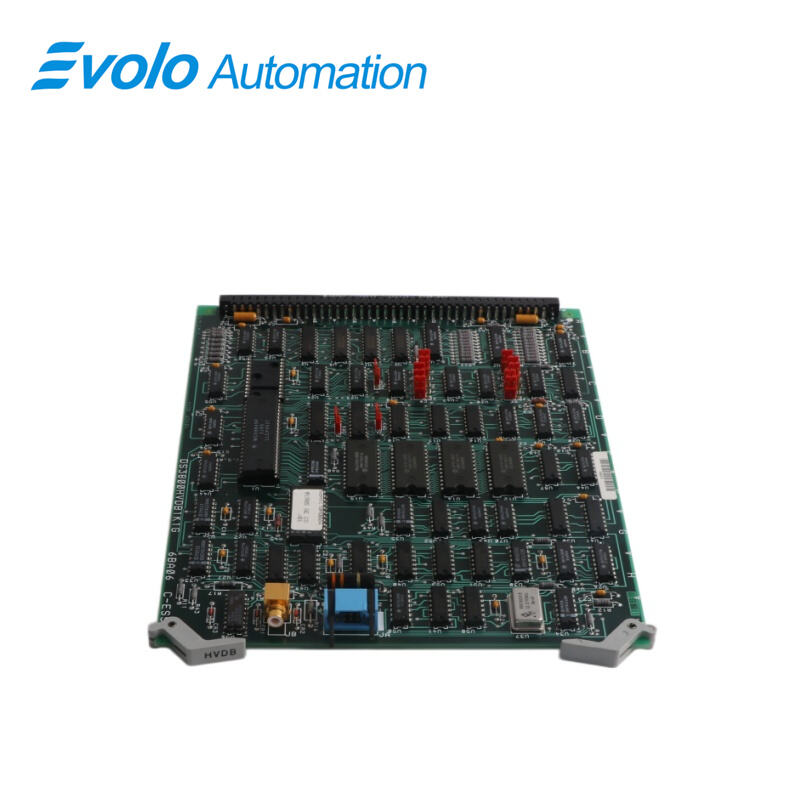

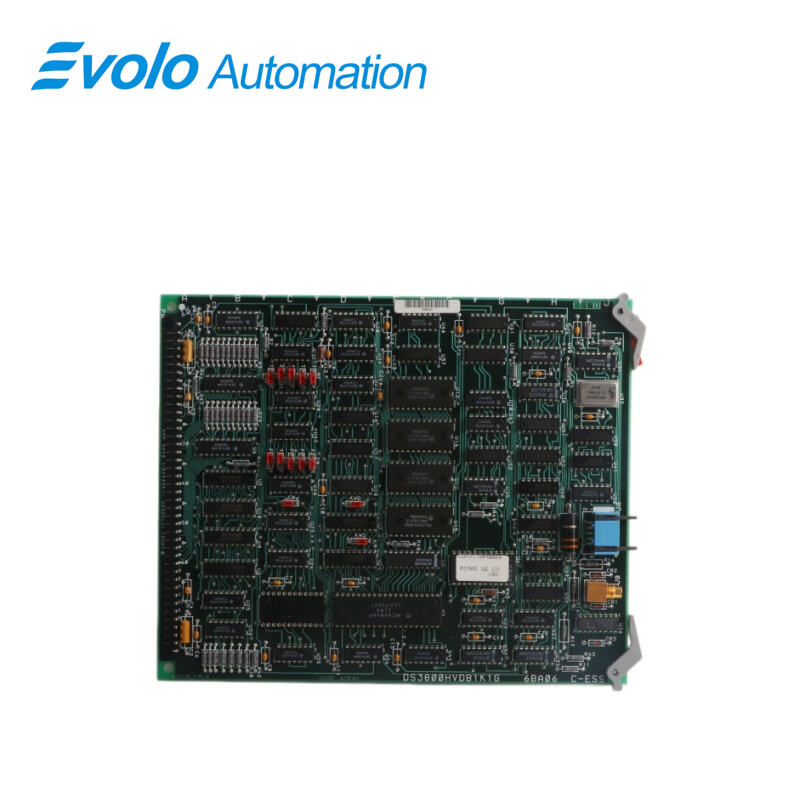

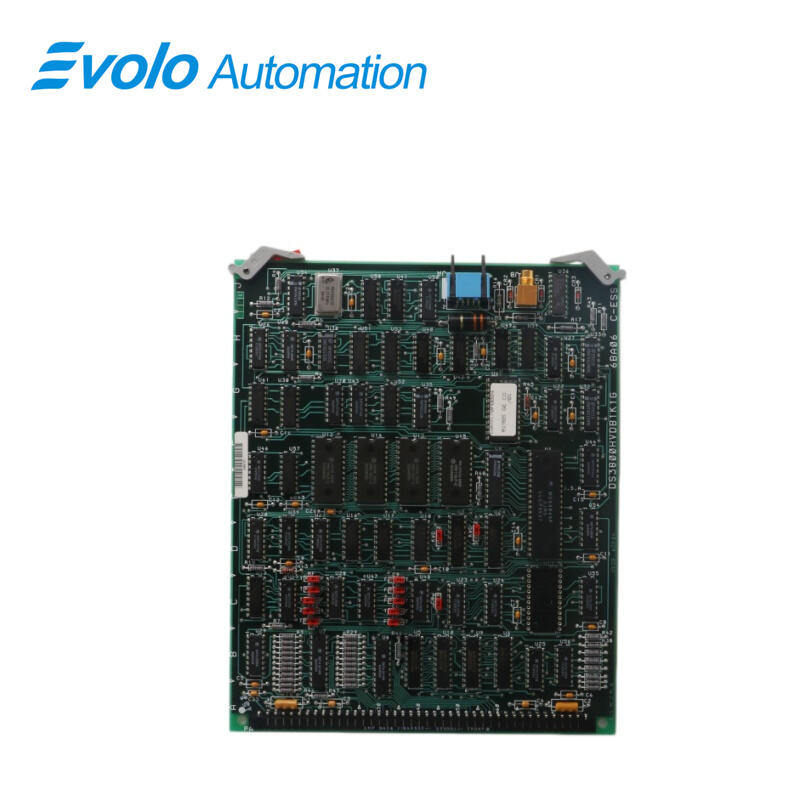

DS3800HVDB1K1G जनरल इलेक्ट्रिक द्वारा विकसित एक माइक्रोप्रोसेसर बोर्ड है। यह मार्क IV नियंत्रण प्रणाली का एक हिस्सा है। बोर्ड के एक सिरे पर एक मॉड्यूलर कनेक्टर है और दूसरे सिरे पर रिटेंशन लीवर्स हैं, जो सुरक्षित और सीधी स्थापना को सुविधाजनक बनाते हैं। इसके अतिरिक्त, बोर्ड पर रिटेंशन लीवर्स के बीच एक 20-पिन कनेक्टर, कई मिटाने योग्य प्रोग्राम करने योग्य रीड-ओनली मेमोरी (EPROM) मॉड्यूल और 15 जंपर्स लगाए गए हैं।

अनुप्रयोग

बिजली उद्योग (मुख्य परिदृश्य)

कोयला आधारित विद्युत संयंत्र: GE फ्रेम 5, 6B, 7B और 9E गैस टरबाइनों के नियंत्रण कैबिनेट में स्थापित किए गए, जो जनरेटर की गति, निकास गैस का तापमान (EGT) और ग्रिड सिंक्रनाइज़ेशन की स्थिति प्रदर्शित करते हैं।

संयुक्त चक्र विद्युत संयंत्र (CCPP): जटिल गैस-भाप संयुक्त चक्रों में ऑपरेटर इंटरफ़ेस के हिस्से के रूप में कई टरबाइन इकाइयों के समन्वित संचालन की निगरानी करते हैं।

तेल और गैस उद्योग

तरलीकृत प्राकृतिक गैस (LNG) संयंत्र: बड़े शीतलन कंप्रेसरों को चलाने वाली गैस टरबाइनों के नियंत्रण के लिए उपयोग किए जाते हैं; वीडियो पैनल ऑपरेटरों को दाब और प्रवाह के बारे में वास्तविक समय में दृश्य प्रतिक्रिया प्रदान करते हैं।

दूरस्थ दूरी की पाइपलाइन बूस्टर स्टेशन: अनुपस्थित या आंशिक रूप से अनुपस्थित टरबाइन-चालित पंप इकाइयों की निगरानी के लिए दूरस्थ बूस्टर स्टेशनों में उपयोग किए जाते हैं।

भारी औद्योगिक विनिर्माण

बड़े स्टील संयंत्र: ब्लास्ट फर्नेस गैस का उपयोग करने वाले स्वामित्व वाले विद्युत संयंत्रों में या बड़े ब्लोअर्स को चलाने वाले नियंत्रण प्रणालियों में उपयोग किए जाते हैं।

रासायनिक संयंत्र: अमोनिया संश्लेषण जैसी निरंतर उत्पादन प्रक्रियाओं में भाप या गैस टर्बाइन को प्रबंधित करने के लिए उपयोग किया जाता है, जो बड़े अक्षीय अपकेंद्रीय कंप्रेसरों को चलाते हैं।

विशेषताएँ

1 मॉड्यूलर कनेक्टर और बोर्ड पर धारण लीवर एक मजबूत और विश्वसनीय स्थापना सुनिश्चित करते हैं। ये घटक स्थापना प्रक्रिया को सरल बनाने के लिए डिज़ाइन किए गए हैं, जिससे अवरोध समय कम होता है और ड्राइव प्रणाली के भीतर एक सुरक्षित कनेक्शन सुनिश्चित होता है।

2 जीई वीडियो ड्राइवर बोर्ड पर 20-पिन कनेक्टर को रिबन केबल के उपरांत स्थापना कनेक्शन के लिए डिज़ाइन किया गया है। बोर्ड की स्थापना के बाद रिबन केबल को कनेक्ट करने से केबल पर तनाव लगने का जोखिम काफी कम हो जाता है, जिससे 20 तारों के अंदर के सूक्ष्म तारों के बाहर निकलने और सिग्नल कनेक्शन के खो जाने की संभावना कम होती है। बोर्ड की स्थापना से पहले केबल को कनेक्ट करने से अनजाने में खींचे जाने की संभावना बढ़ जाती है, जिससे कनेक्शन को क्षति पहुँच सकती है।

3. 20-पिन कनेक्टर में अतिरिक्त सुरक्षा प्रदान करने वाले रिटेंशन लैच (धारण फलक) लगे होते हैं। ये लैच कनेक्टर पर घूमकर इसे अनजाने में निकलने से रोकते हैं। स्थापित करने के बाद, लैच को एक टैब के द्वारा सुरक्षित किया जाता है। लैच को हटाने के लिए, आपको उसे टैब से हटाकर कनेक्टर के ऊपर घुमाना होगा। इसके बाद, आप कनेक्टर को पकड़ सकते हैं और इसे बोर्ड से बाहर खींच सकते हैं।

स्थापना

1. 20-पिन कनेक्टर को हटाना

2. सुरक्षा टैब से रिटेंशन लैच को हटाएँ।

3. लैच को कनेक्टर के ऊपर घुमाएँ।

4. 20-पिन कनेक्टर को दृढ़ता से पकड़ें।

5. कनेक्टर को बोर्ड के सॉकेट से बाहर खींचें।

6. 20-पिन कनेक्टर को स्थापित करना।

7. रिबन केबल को बोर्ड के 20-पिन कनेक्टर के साथ संरेखित करें।

8. रिबन केबल को बोर्ड कनेक्टर में दृढ़ता से डालें।

9. रिबन केबल के ऊपर रिटेंशन लैच को बंद करें, जब तक कि वह सुरक्षित रूप से अपनी जगह पर लॉक न हो जाए।

20-पिन कनेक्टर और रिबन केबल का उचित निपटान सिग्नल कनेक्शन की अखंडता बनाए रखने के लिए आवश्यक है। बोर्ड स्थापित करने के बाद रिबन केबल को कनेक्ट करने और रिटेंशन लैच का उपयोग करने से आप क्षति के जोखिम को कम करते हैं तथा एक स्थिर और विश्वसनीय कनेक्शन सुनिश्चित करते हैं।
