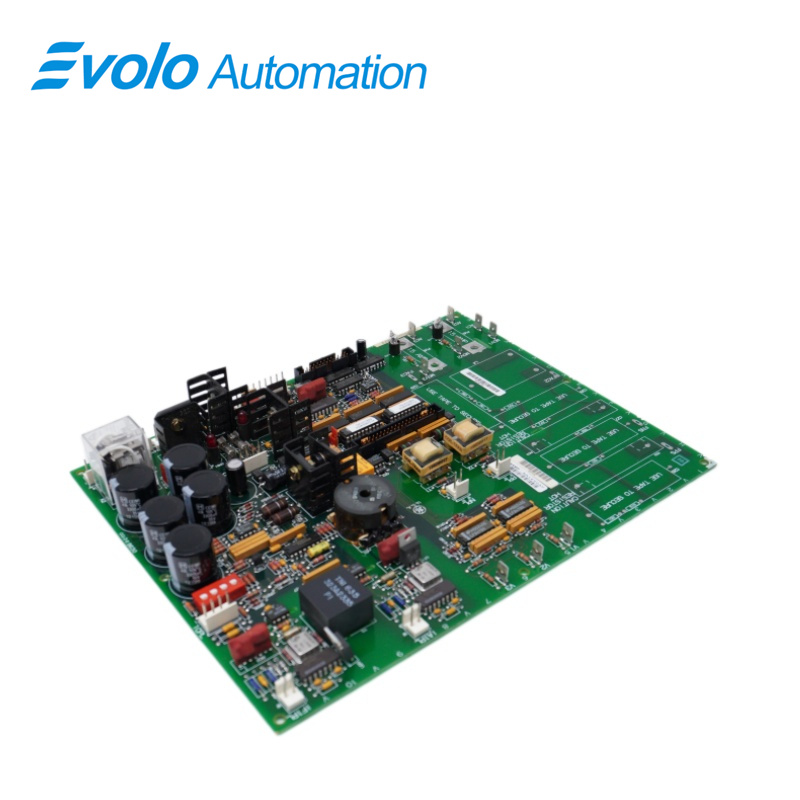

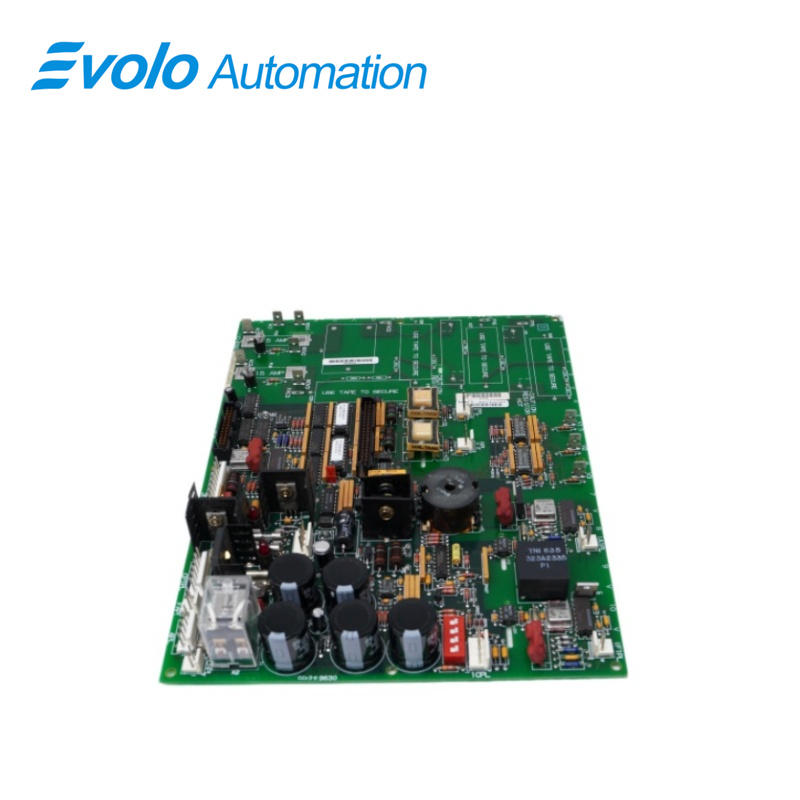

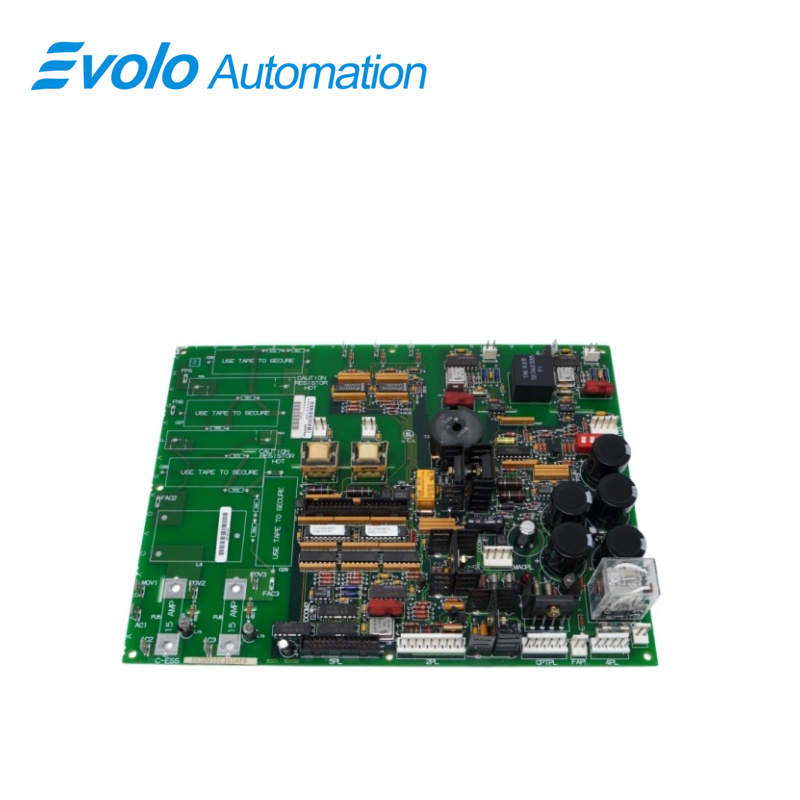

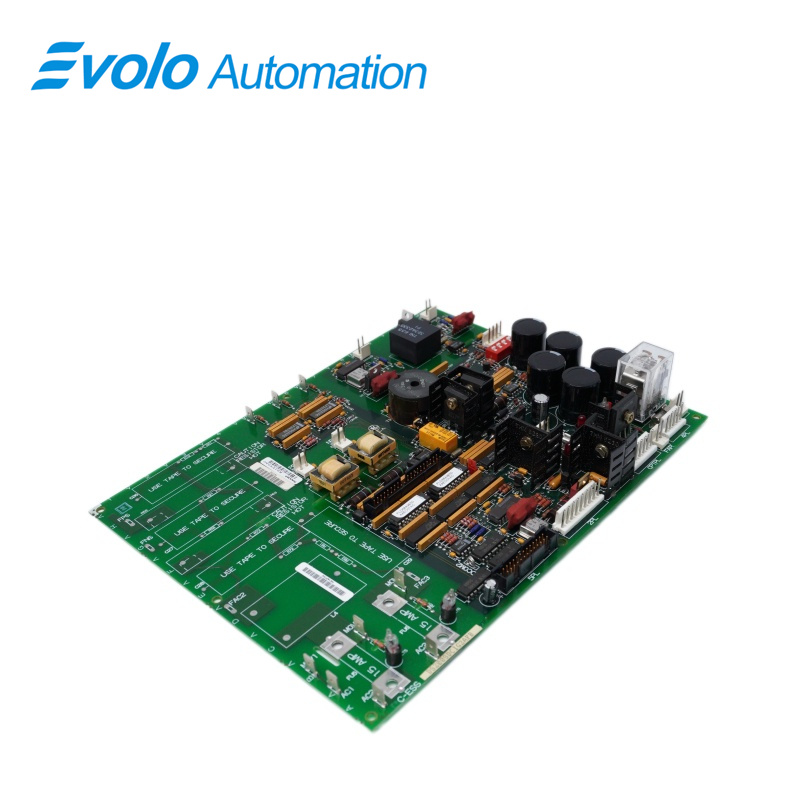

DS200SDCIG2AFB डीसी पावर सप्लाई बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200SDCIG2AFB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

DS200SDCIG2AFB जनरल इलेक्ट्रिक (जीई) द्वारा विकसित एक डीसी पावर सप्लाई बोर्ड है। यह ड्राइव नियंत्रण प्रणाली का एक हिस्सा है। यह बोर्ड डीसी मोटर सिग्नल्स और एसी लाइन्स के उपकरणीकरण के लिए आवश्यक सर्किट्री प्रदान करता है। यह विशेष रूप से बाहरी एक्साइटर्स के साथ उपयोग के लिए डिज़ाइन किया गया है और इसमें अधिकतम 600 VAC के इनपुट वोल्टेज संभालने की क्षमता है, जिससे यह विभिन्न पावर सिस्टम्स के लिए लचीला और अनुकूलन योग्य बन जाता है। इस बोर्ड का प्राथमिक कार्य लॉजिक पावर फ़ंक्शन्स और इंटरफ़ेस सर्किट्री प्रदान करना है, जो DC2000 ड्राइव्स के समग्र नियंत्रण और संचालन में योगदान देता है।

अनुप्रयोग

पावर सप्लाई: ड्राइव नियंत्रण घटकों को लॉजिक पावर प्रदान करता है और अधिकतम 600 VAC के इनपुट वोल्टेज को संभाल सकता है।

एससीआर गेट ड्राइवर: आर्मेचर थाइरिस्टर (एससीआर) के गेटिंग को नियंत्रित करने के लिए विशेष रूप से डिज़ाइन किया गया अंतर्निर्मित ड्राइव सर्किट, जिससे डीसी मोटर के संचालन को सटीक रूप से नियंत्रित किया जा सकता है।

उत्तेजना प्रणाली इंटरफ़ेस: बाहरी एक्साइटर के साथ काम करने के लिए डिज़ाइन किया गया, आवश्यक उपकरण और इंटरफ़ेस सर्किट्री प्रदान करता है।

सुरक्षा तंत्र: ऑनबोर्ड "विलंबित ट्रिगर पावर सप्लाई सर्किट्री" सुनिश्चित करती है कि विशिष्ट ट्रिगरिंग ऑपरेशनों की आवश्यकता से पहले बिजली कट जाए, जिससे गलत ट्रिगरिंग को रोका जा सके; किसी दोष की स्थिति में, यह स्वचालित रूप से गेट ट्रिगर पावर सप्लाई को काट देता है ताकि हार्डवेयर की सुरक्षा सुनिश्चित की जा सके।

विशेषताएँ

1. बोर्ड के भीतर, विभिन्न कार्यों को सुगम बनाने के लिए कई परिपथों को एकीकृत किया गया है। इन परिपथों में, आर्मेचर सिलिकॉन कंट्रोलर रेक्टिफायर (SCR) गेटिंग के लिए डिज़ाइन किए गए ड्राइवर परिपथ शामिल हैं। इसके अतिरिक्त, मोटर फील्ड पावर परिपथ प्रदान किए गए हैं, जिनका उपयोग SCR मॉड्यूल के साथ नहीं किया जाता है। बाह्य परिपथों की आवश्यकता वाले अनुप्रयोगों के लिए, बोर्ड का G2 समूह संस्करण आवश्यक सुविधाओं से सुसज्जित है।

2. बोर्ड को निकालते समय, एक महत्वपूर्ण कदम यह है कि निकालने की प्रक्रिया शुरू करने से पहले सभी केबलों को ध्यानपूर्वक डिस्कनेक्ट कर लिया जाए। इससे एक सुचारु संक्रमण सुनिश्चित होता है और कनेक्टरों या अन्य घटकों को क्षति पहुँचने का जोखिम कम हो जाता है। यदि किसी अन्य बोर्ड से प्रतिस्थापन किया जा रहा है, तो यह अत्यावश्यक है कि सभी केबलों को मूल बोर्ड पर जिस क्रम में जुड़ा हुआ था, उसी क्रम में पुनः कनेक्ट किया जाए, ताकि बिना किसी व्यवधान के सुगम एकीकरण सुनिश्चित हो सके।

3. ड्राइवर सर्किट्स को विशेष रूप से आर्मेचर SCR गेटिंग के लिए अनुकूलित किया गया है, जो डीसी मोटर के संचालन को नियंत्रित करने और विनियमित करने में महत्वपूर्ण भूमिका निभाते हैं। ये सर्किट्स आर्मेचर SCR गेटिंग प्रक्रिया की सटीकता और दक्षता में योगदान देते हैं

4. उपयोगकर्ताओं को बोर्ड पर उपयोगकर्ता-कॉन्फ़िगर करने योग्य जंपर्स के साथ सावधानी बरतनी चाहिए, क्योंकि वे क्षति के प्रति संवेदनशील हैं। यदि क्षति हो जाती है, तो बोर्ड को मार्क V प्रणाली के भीतर बिना किसी बाधा के सुचारू रूप से कार्य करते रहने के लिए त्वरित मरम्मत आवश्यक है, जिससे इसकी वास्तविक कार्यक्षमता प्रभावित न हो।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200SDCIG2AFB क्या है?

उत्तर: यह ड्राइव कंट्रोल श्रृंखला के अंतर्गत जनरल इलेक्ट्रिक द्वारा विकसित एक डीसी पावर सप्लाई बोर्ड है।

प्रश्न: DS200SDCIG2AFB पर विलंबित फायरिंग पावर सर्किट का उद्देश्य क्या है?

उत्तर: विलंबित फायरिंग पावर सर्किट एससीआर (सिलिकॉन कंट्रोल्ड रेक्टिफायर) ब्रिज गेट-पल्स ट्रांसफॉर्मर आउटपुट्स को एक अंतर्निर्मित विलंब के साथ शक्ति प्रदान करता है, जिससे यह सुनिश्चित होता है कि विशिष्ट गेटिंग संचालन की आवश्यकता होने तक शक्ति बंद रहे।

प्रश्न: विलंबित फायरिंग पावर सर्किट DS200SDCIG2AFB के सुरक्षा तंत्रों में कैसे योगदान देता है?

उत्तर: यह सर्किट गेटिंग की आवश्यकता होने के सटीक क्षण तक शक्ति को रोककर एक सुरक्षा सुविधा के रूप में कार्य करता है। इस नियंत्रित सक्रियण के कारण SCR ब्रिज गेट-पल्स ट्रांसफॉर्मर आउटपुट्स को अवांछित या अकालिक शक्ति आपूर्ति के जोखिम में कमी आती है।

प्रश्न: DS200SDCIG2AFB की विफलता की स्थिति में यह सर्किट कौन-सी अतिरिक्त सुरक्षा प्रदान करता है?

उत्तर: विलंबित फायरिंग पावर सर्किट में विफलता की स्थिति में गेट फायरिंग शक्ति को हटाने की एक व्यवस्था शामिल है। यह सुरक्षा उपाय संभावित क्षति को रोकता है और SCR ब्रिज गेट-पल्स ट्रांसफॉर्मर आउटपुट्स की अखंडता बनाए रखने में सहायता करता है।
