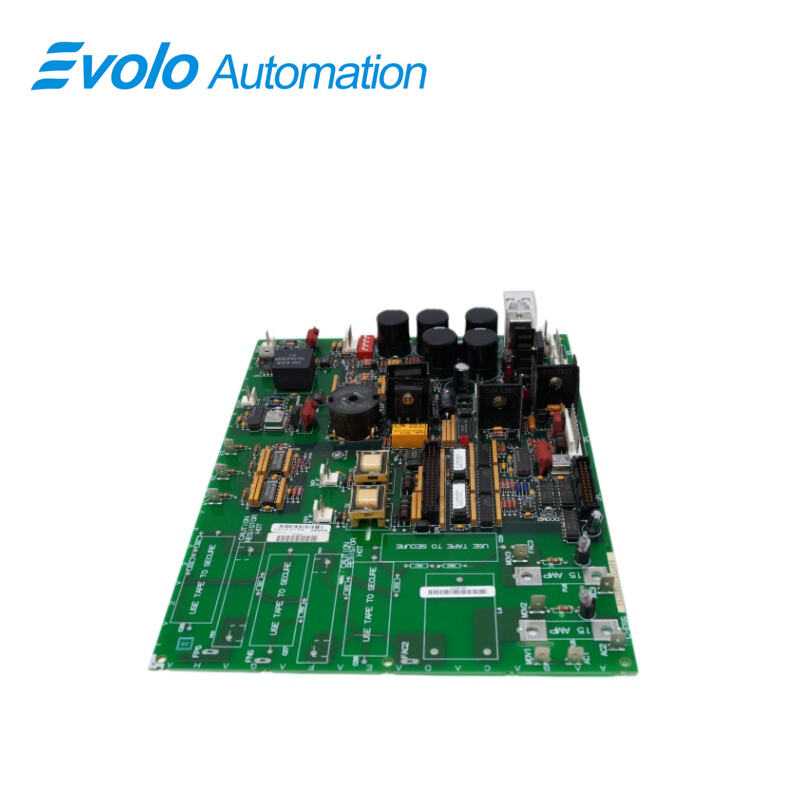

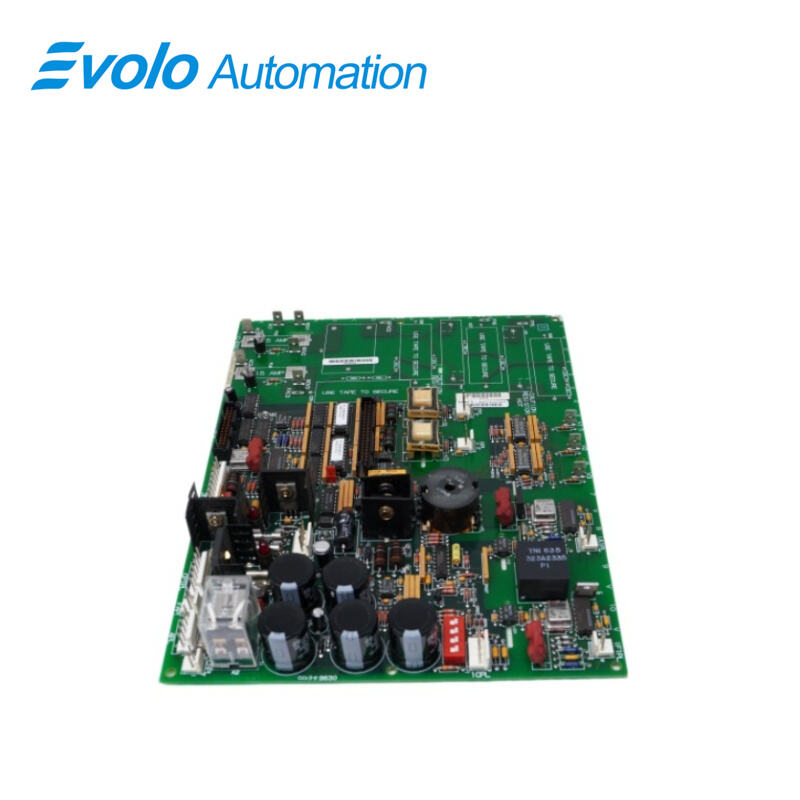

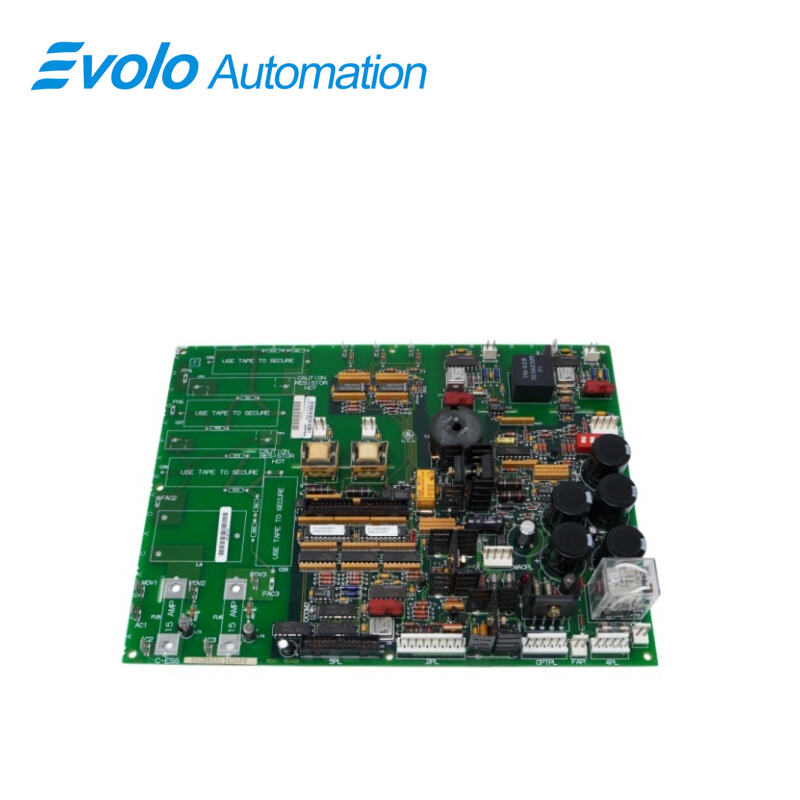

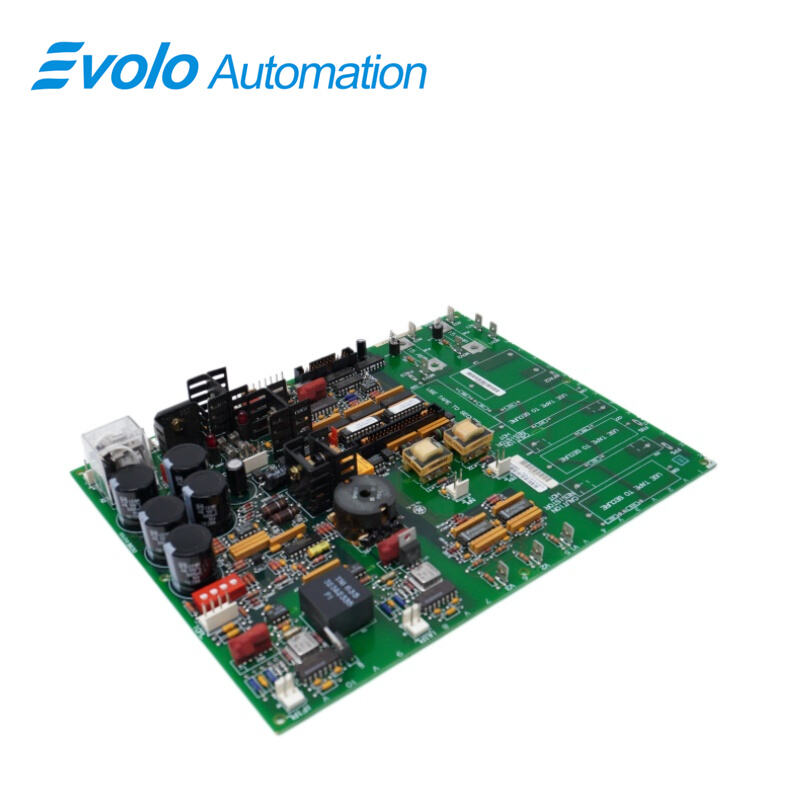

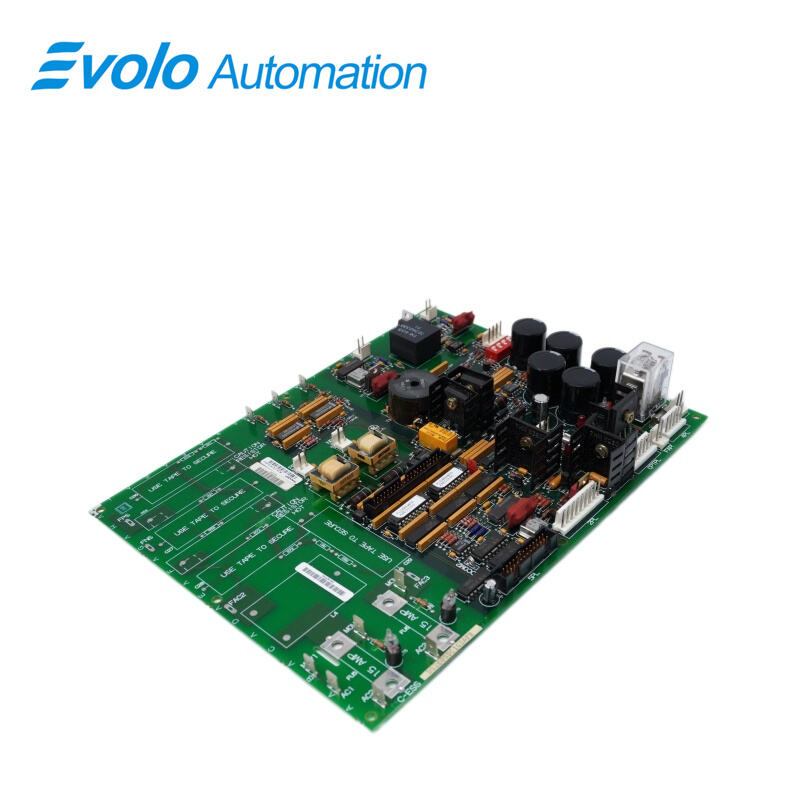

DS200SDCIG2AFB DC-strømforsyningskort

Oversigt

Oprindelsessted:	USA
Mærkenavn:	GE
Modelnummer:	DS200SDCIG2AFB
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Specifikationer

Beskrivelse

DS200SDCIG2AFB er et DC-strømforsyningskort udviklet af GE. Det er en del af drivstyringssystemet. Kortet leverer væsentlig kredsløbsfunktion til måling af DC-motorsignaler og AC-ledninger. Det er specielt designet til brug med eksterne exciterer, og kortet kan håndtere indgangsspændinger op til 600 VAC, hvilket gør det alsidigt og tilpasningsdygtigt til en række strømsystemer. Kortets primære funktion er at levere logikstrømfunktioner og grænsefladekredsløb, hvilket bidrager til den samlede styring og drift af DC2000-drevene.

Anvendelser

Strømforsyning: Leverer logikstrøm til drevstyringskomponenterne og kan håndtere indgangsspændinger op til 600 VAC.

SCR-gate-driver: Indbygget driverkredsløb specielt designet til at styre gateringen af armatur-thyristoren (SCR) og dermed præcist regulere drift af DC-motoren.

Excitation-systemgrænseflade: Designet til at fungere sammen med en ekstern exciter og leverer den nødvendige instrumentering og grænsefladekredsløb.

Beskyttelsesmekanisme: Indbygget "forsinket udløsningsstrømforsyningskredsløb" sikrer, at strømmen afbrydes, inden bestemte udløsningsoperationer kræves, hvilket forhindrer forkert udløsning; i tilfælde af en fejl afbryder systemet automatisk gate-udløsningsstrømforsyningen for at beskytte hardwaren.

Funktioner

1. På kortet er der integreret en række kredsløb til at understøtte forskellige funktioner. Disse kredsløb omfatter bl.a. driverkredsløb, der er designet til armatur-Silicon Controller Rectifier (SCR)-gating. Derudover er der forsynet motorfeltpowerkredsløb, dog uden brug sammen med en SCR-modul. For applikationer, der kræver eksterne kredsløb, er G2-gruppen variation af kortet udstyret med de nødvendige funktioner

2. Når kortet fjernes, er det afgørende at frakoble alle kabler omhyggeligt, inden fjerningsprocessen påbegyndes. Dette sikrer en problemfri overgang og minimerer risikoen for beskadigelse af stikforbindelser eller andre komponenter. Ved udskiftning med et andet kort er det afgørende at tilslutte alle kabler præcis som på det oprindelige kort for at opretholde den korrekte konfiguration og sikre problemfri integration

3. Driverkredsløbene er specielt tilpasset armatur-SCR-gating og spiller en afgørende rolle for styring og regulering af DC-motordrift. Disse kredsløb bidrager til præcisionen og effektiviteten i armatur-SCR-gatingprocessen

4. Brugere bør være opmærksomme på de brugerdefinerbare jumper på kortet, da de er sårbare over for beskadigelse. I tilfælde af beskadigelse er det nødvendigt at foretage hurtige reparationer for at sikre, at kortet fortsat fungerer problemfrit inden for Mark V-systemet uden at begrænse dets egentlige funktionalitet

Ofte stillede spørgsmål

Q: Hvad er DS200SDCIG2AFB?

A: Det er et DC-strømforsyningskort udviklet af General Electric i rækken Drive Control.

Q: Hvad er formålet med kredsløbet til udsat tænding på DS200SDCIG2AFB?

A: Kredsløbet til udsat tænding leverer strøm til SCR (Silicon Controlled Rectifier)-broens gate-pulstransformatorudgange med en indbygget forsinkelse, hvilket sikrer, at strømmen forbliver slukket, indtil den specifikke gating-operation er påkrævet.

Q: Hvordan bidrager kredsløbet til udsænket tændekraft til beskyttelsesmekanismerne i DS200SDCIG2AFB?

A: Kredsløbet fungerer som en beskyttelsesfunktion ved at holde strømmen tilbage, indtil det præcise tidspunkt, hvor styring er nødvendig. Denne kontrollerede aktivering minimerer risikoen for utilsigtet eller for tidlig strømforsyning til SCR-broens gate-puls-transformer-udgange.

Q: Hvilken yderligere beskyttelse tilbyder kredsløbet i tilfælde af en fejl på DS200SDCIG2AFB?

A: Kredsløbet til udsænket tændekraft indeholder en mekanisme til fjernelse af gate-tændestrøm i tilfælde af en fejl. Denne sikkerhedsforanstaltning forhindrer potentiel skade og hjælper med at bevare integriteten af SCR-broens gate-puls-transformer-udgange.
